笔式胰岛素简单拆解

19 阅读4分钟

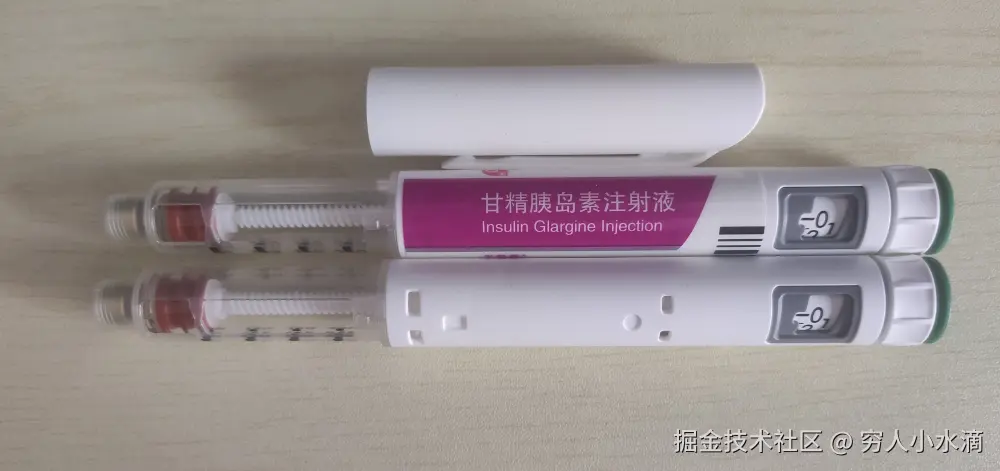

不久前, 窝乖巧可爱的老公刚刚在北京的三甲医院确诊 2 型糖尿病. 这是他用完的胰岛素 (外壳). 因为糖尿病人很多, 并且其中很多都是老人, 这个注射装置设计的十分方便易用, 字大看的清. 像窝老公这种 20 多岁的年轻人用起来也很简单. 今天就来拆解一下这设计精巧的定量装置, 看看内部结构.


免责声明: 本次拆解仅用于学习其中的机械结构及工作原理, 请勿模仿.

这里是 穷人小水滴, 专注于 穷人友好型 低成本技术. (本文为 74 号作品. )


相关文章:

目录

  • 1 拆解 (破坏) 过程
    • 1.1 学习拆解 (1 号)
    • 1.2 去掉笔帽, 揭掉标签 (重新拆解 2 号)
    • 1.3 拆掉下方玻璃瓶
    • 1.4 中间切开
    • 1.5 拆开顶部刻度杆
  • 2 机械原理简单分析
    • 2.1 再装回去
    • 2.2 上半部分工作原理 (双向棘轮)
    • 2.3 下半部分工作原理 (单向棘轮)
    • 2.4 "全旧仅拆"
  • 3 总结与展望

1 拆解 (破坏) 过程

这东西的大部分结构使用塑料材质, 大量使用单向卡扣, 也就是一次性装上卡住就打不开了. 所以拆解必需是破坏拆解, 只有显著破坏主要结构, 才能拆的开.

1.1 学习拆解 (1 号)

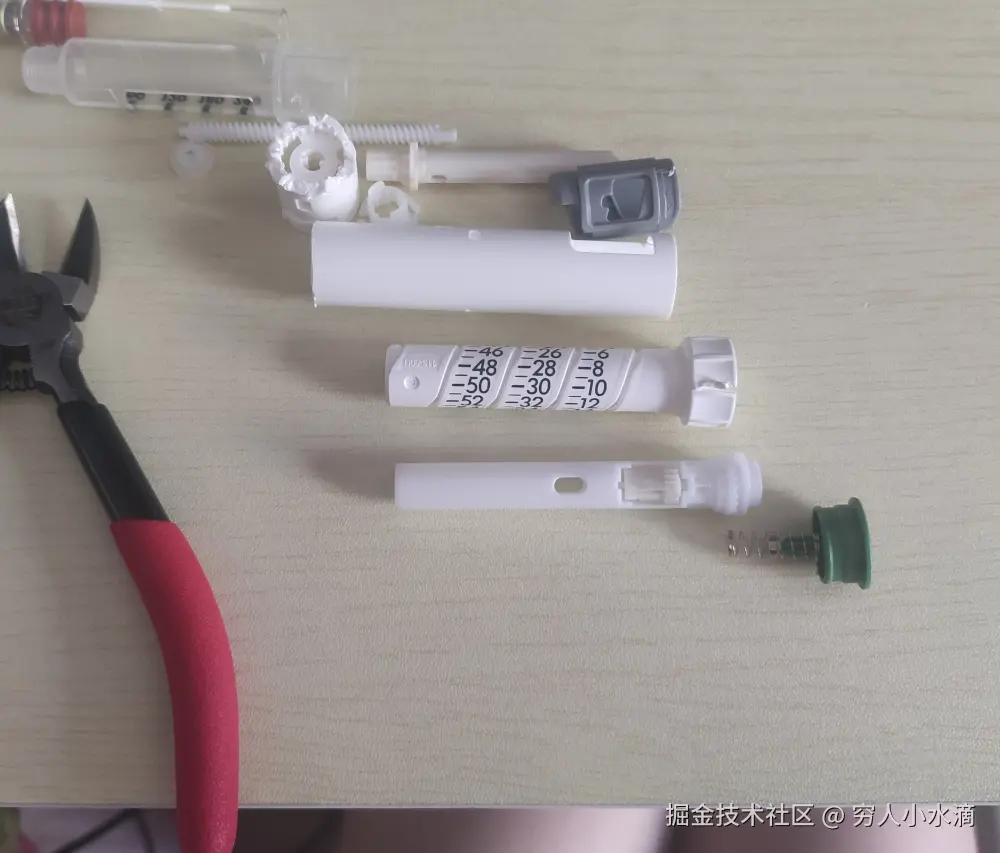

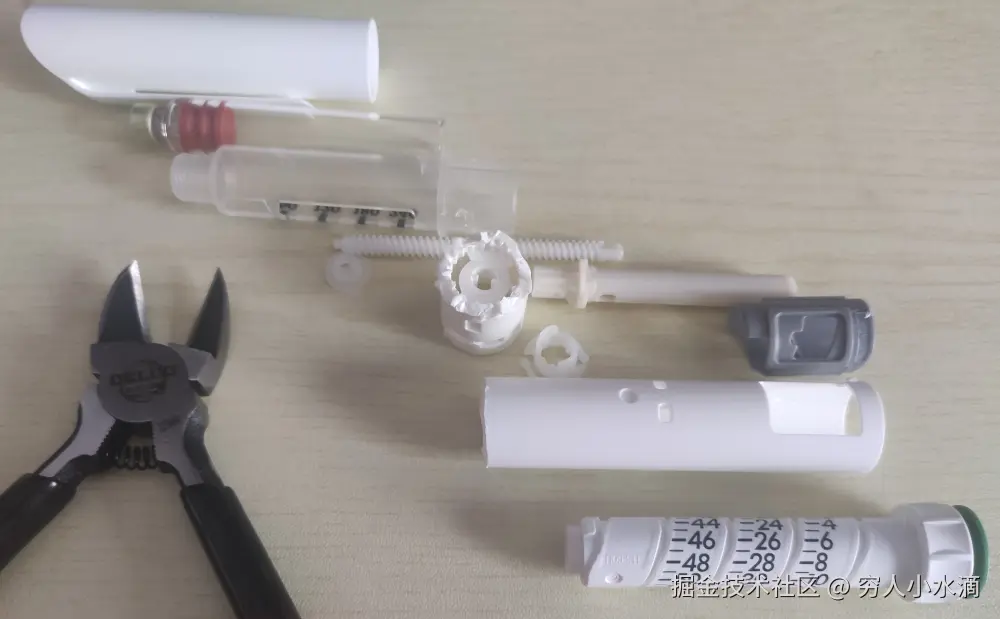

刚开始不知道这东西的内部结构, 因此首次拆解很费劲, 拆解过程对样品的破坏损伤也很大. 比如 1 号样品拆完之后就变成这样了:


1.2 去掉笔帽, 揭掉标签 (重新拆解 2 号)

还好我们有 2 号样品, 有了人生重来一次的机会 (狗头), 可以重新再拆解一次.

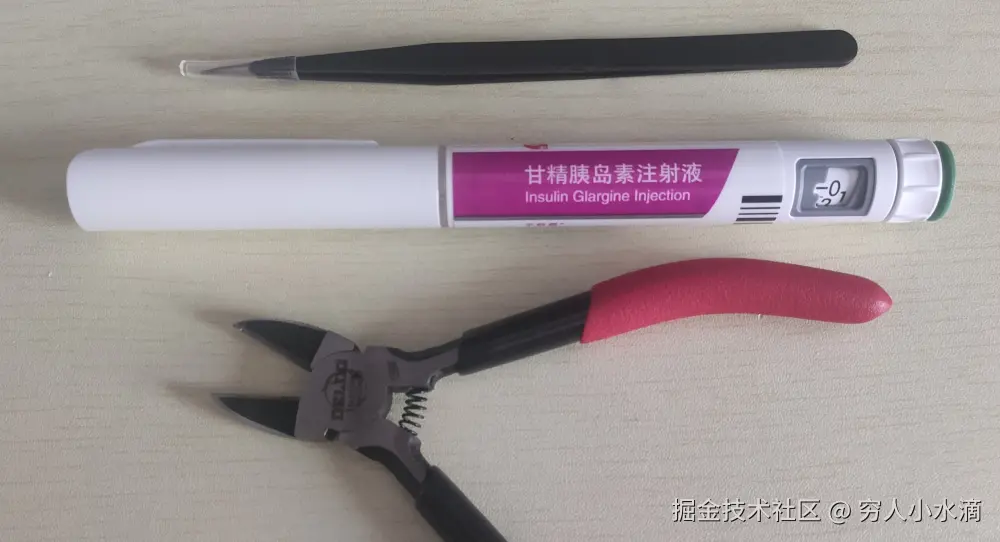

拆解工具: 水口钳 (用于暴力剪开), 小镊子 (用于挑开单向卡扣). 有了上次拆解的经验, 了解了内部结构, 这次拆解就方便快捷许多, 对样品的损伤也小了很多.

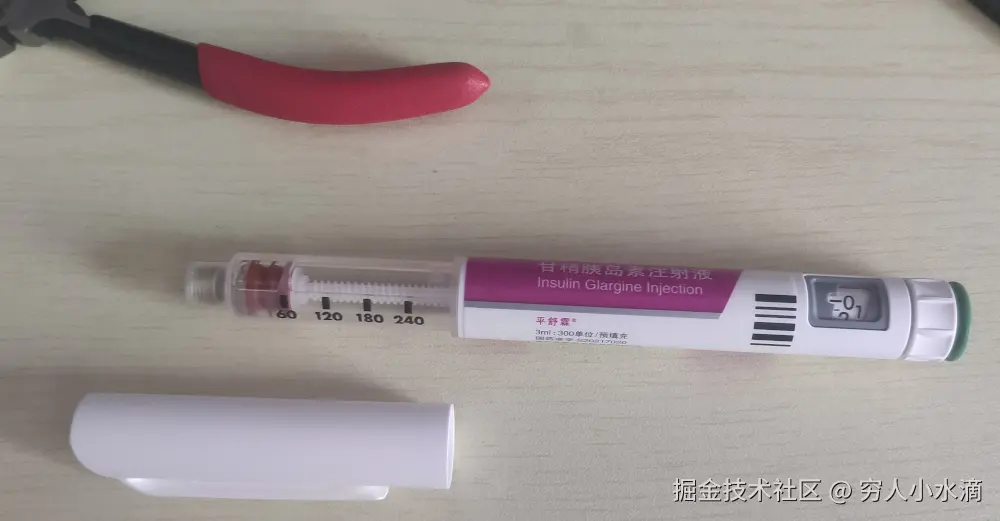

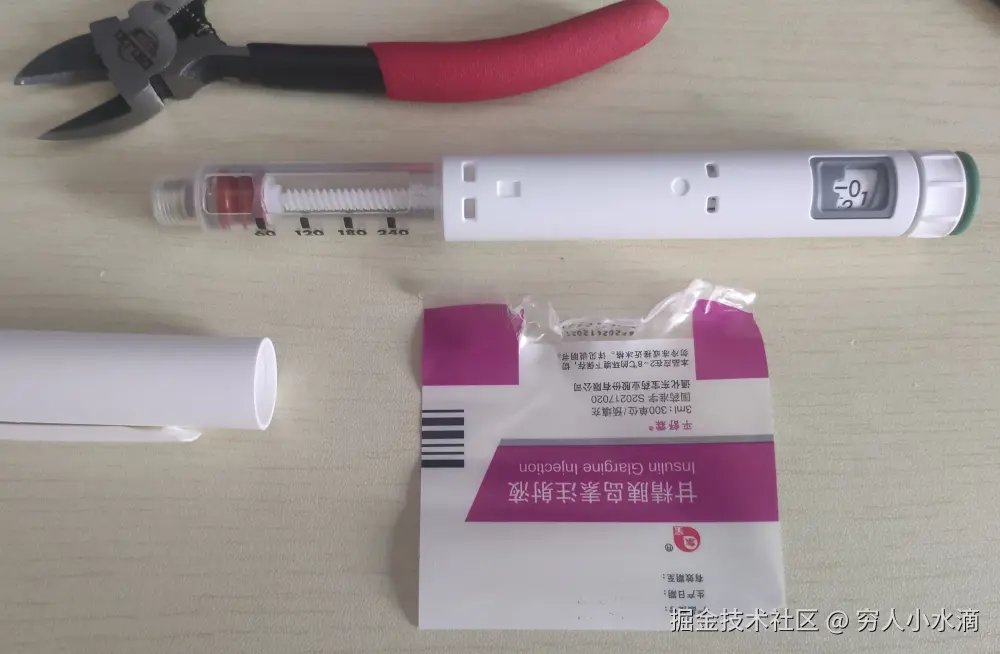

去掉笔帽. 笔帽主要用来保护下方的玻璃瓶, 同时避免污染, 保持头部干净.

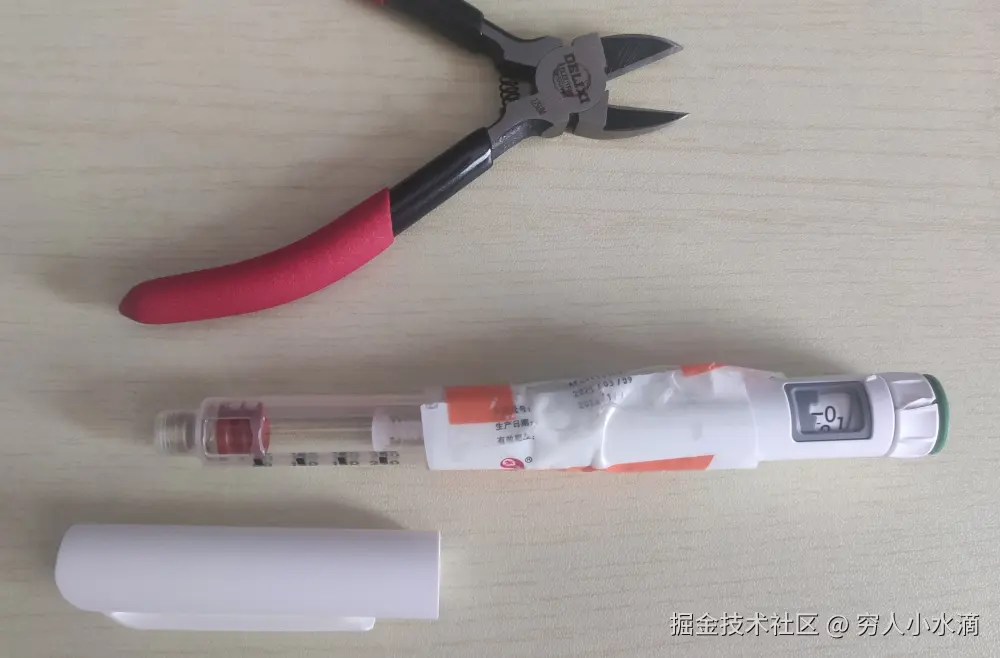

揭掉标签.

1.3 拆掉下方玻璃瓶

破坏掉白色下方的卡扣部分:

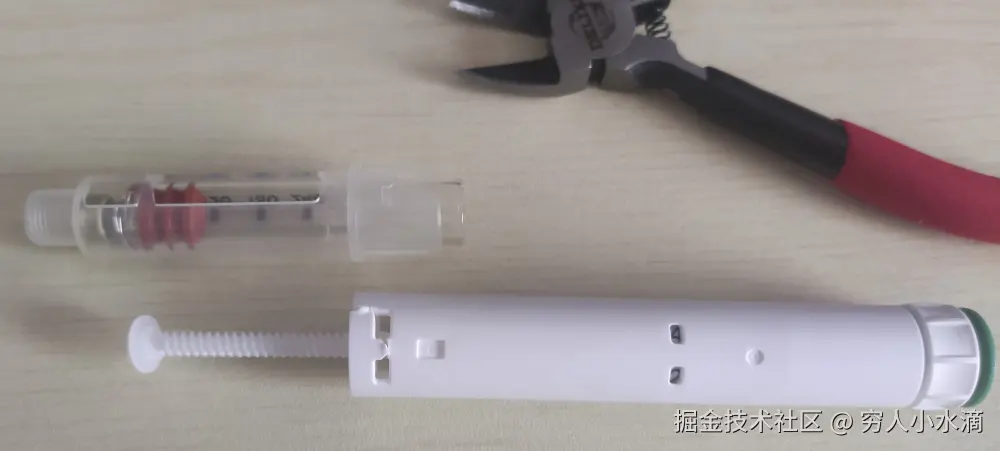

然后就可以取掉下方的透明塑料部分.

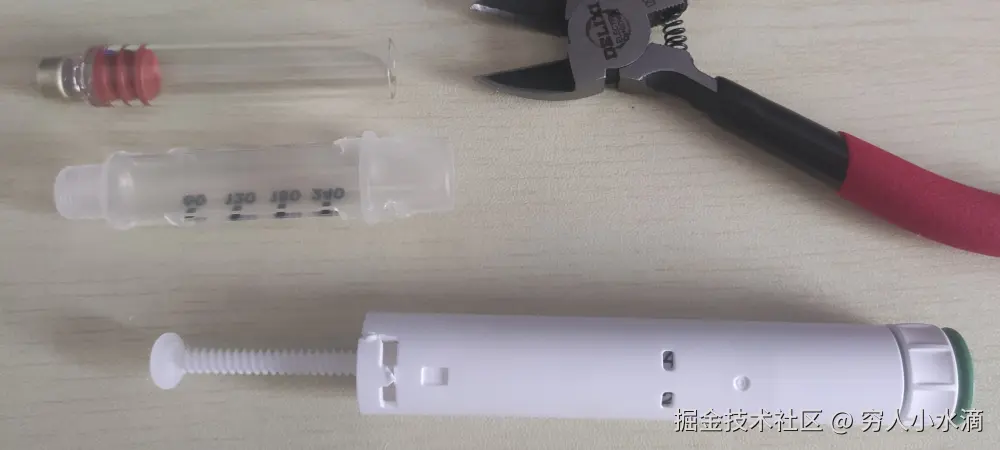

透明塑料里面包着玻璃瓶. 塑料部分有开口, 可以清晰的看到玻璃瓶中的透明液体.

1.4 中间切开

剩下的这部分白色塑料圆柱, 就是主要的机械结构.


从中间暴力剪开.

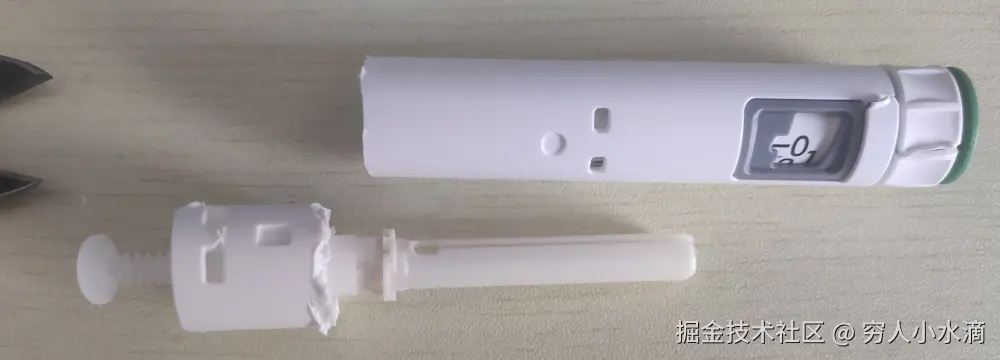

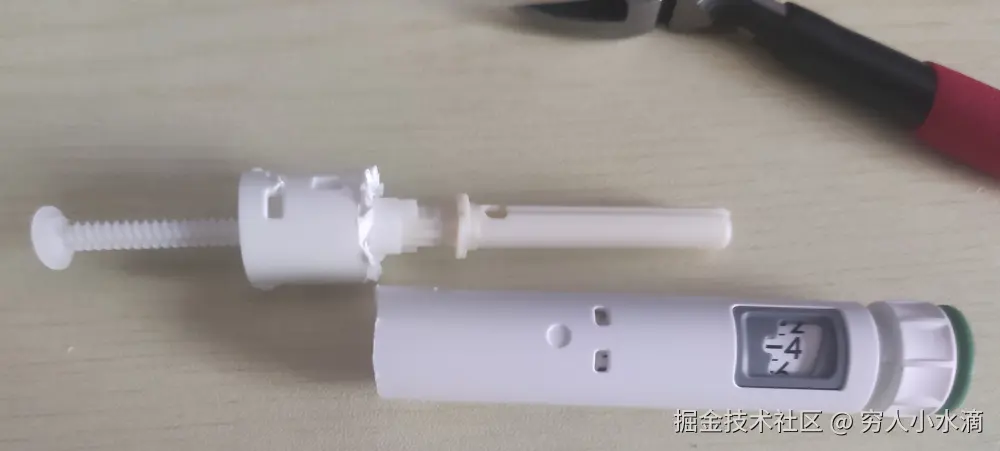

拆开现在能拿出来的部分.


用小镊子挑开内部的卡扣, 拆掉顶端的刻度杆.

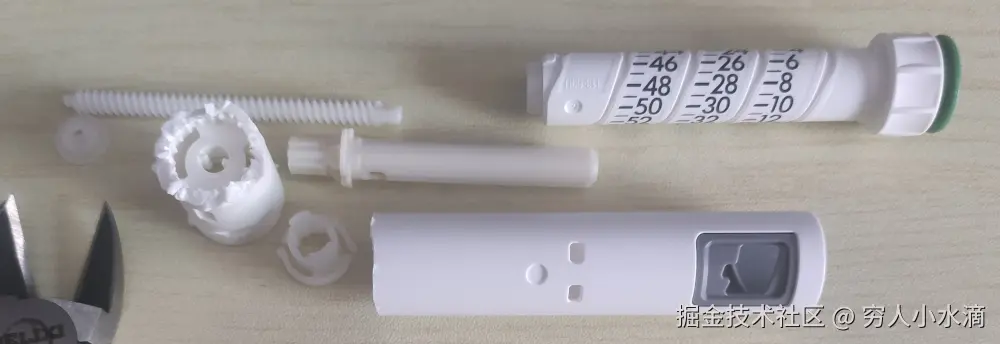

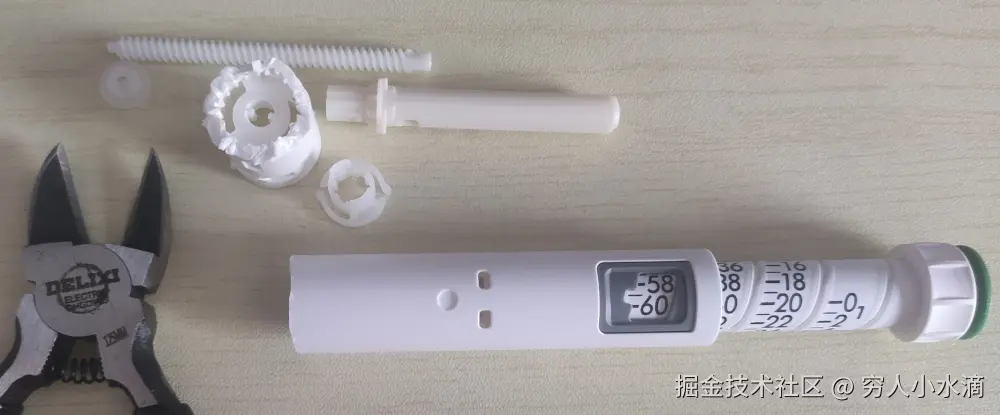

这是现在拆出来的零件, 注意右下角的刻度杆.

1.5 拆开顶部刻度杆

没想到, 剩下的这个小小的刻度杆, 才是结构最复杂的.


剪开顶部侧边, 拔出顶盖, 就能拆开刻度杆了.

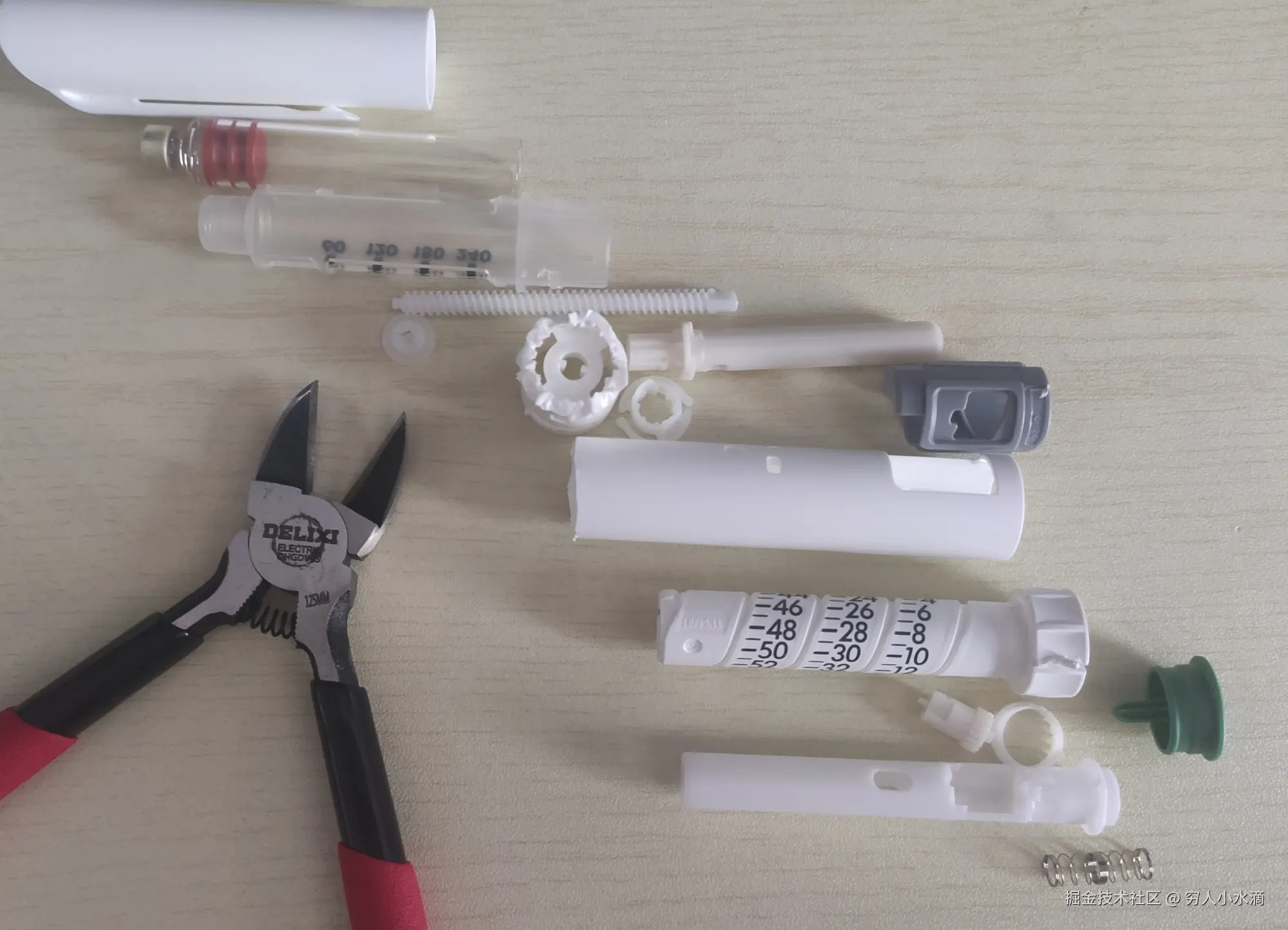

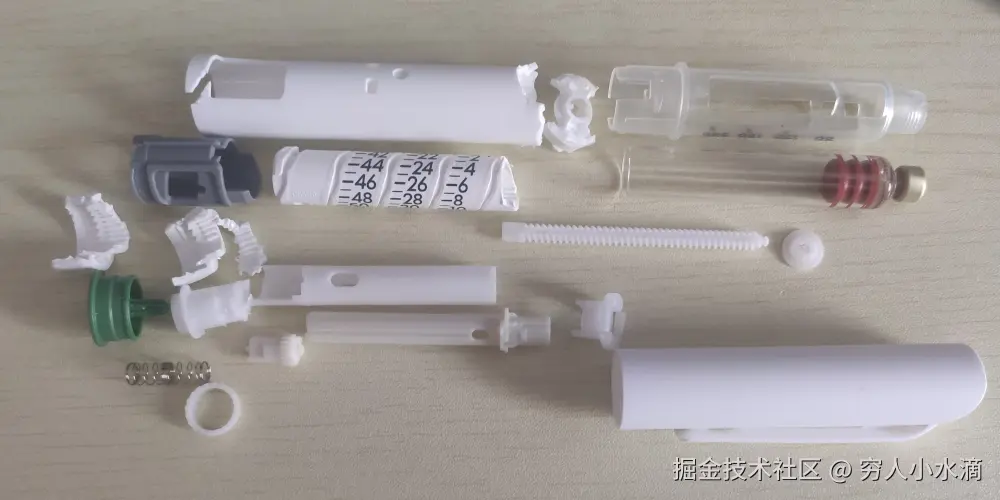

拆解完成, 这是所有的零件.

2 机械原理简单分析

咱也不是专业的, 简单分析一下, 不保证正确, 仅供参考.

2.1 再装回去

看着这一大堆零件, 还是不知道这东西是怎么工作的. 但是不怕, 我们还可以 "动态调试", 也就是再装回去:

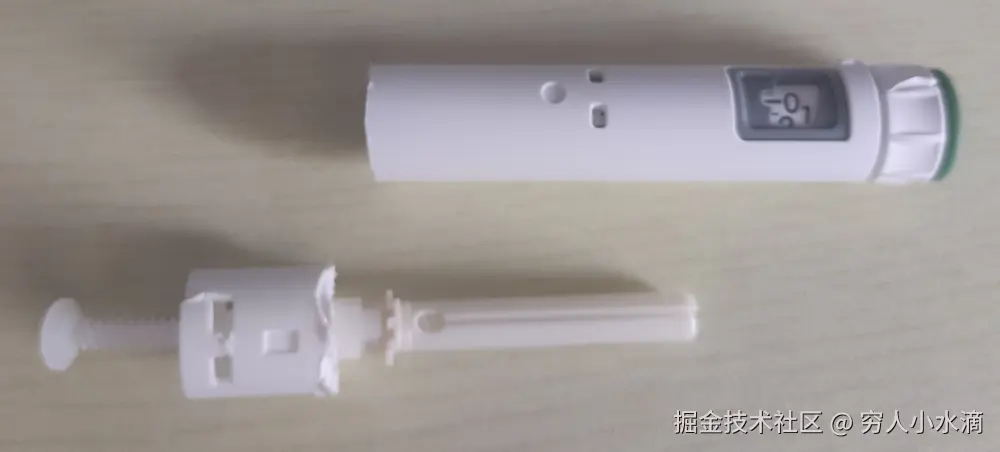

上下两半分别组装完毕.

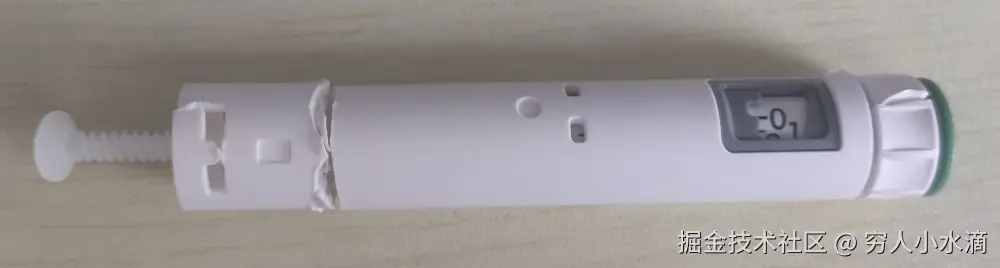

合在一起 (假装没拆过).

2.2 上半部分工作原理 (双向棘轮)

2 号样品的损伤相对比较小, 装回去还能勉强工作. 从 中间切开 部分可以大致分为上下两部分, 也就是上半的刻度杆, 和下半的推杆.


刻度杆主要是一个 双向棘轮, 可以左右旋转调节刻度, 也就是选择多少单位. 棘轮保证旋转角度恰好停在刻度上, 也就保证了定量准确.

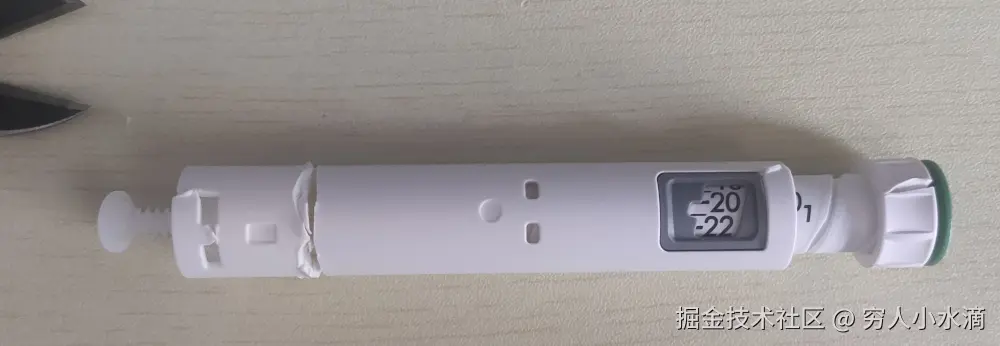

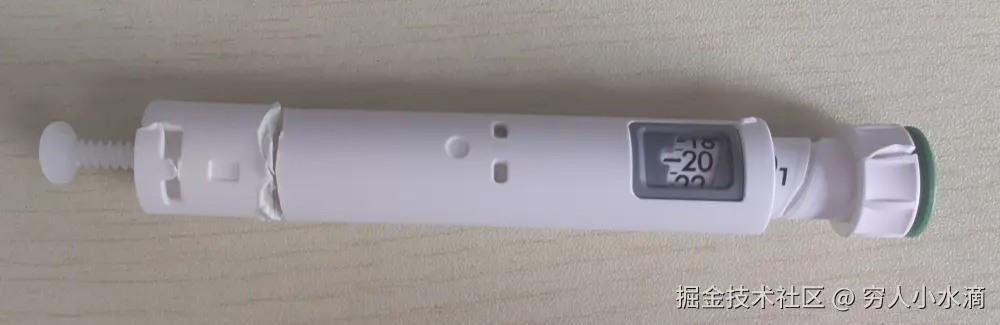

刻度越大, 刻度杆升起的高度就越高.

2.3 下半部分工作原理 (单向棘轮)

当按下刻度杆时, 刻度杆会推动下方的推杆.


推杆也会旋转, 并有一个 单向棘轮, 保证了推杆只能进, 不能退.


刻度杆按下的长度, 大于推杆前进的长度, 也就是一个旋转杠杆, 具有省力 (费距离) 的作用.

2.4 "全旧仅拆"

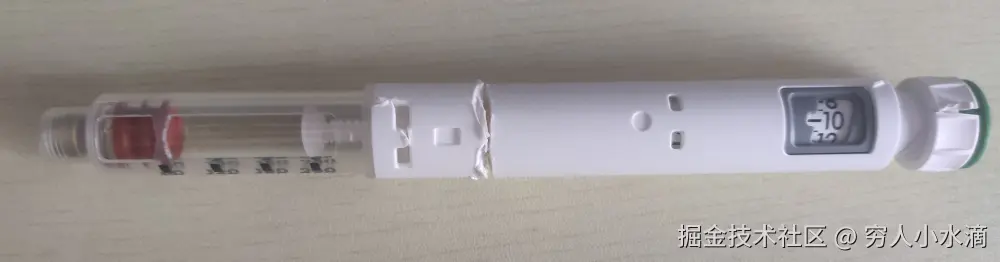

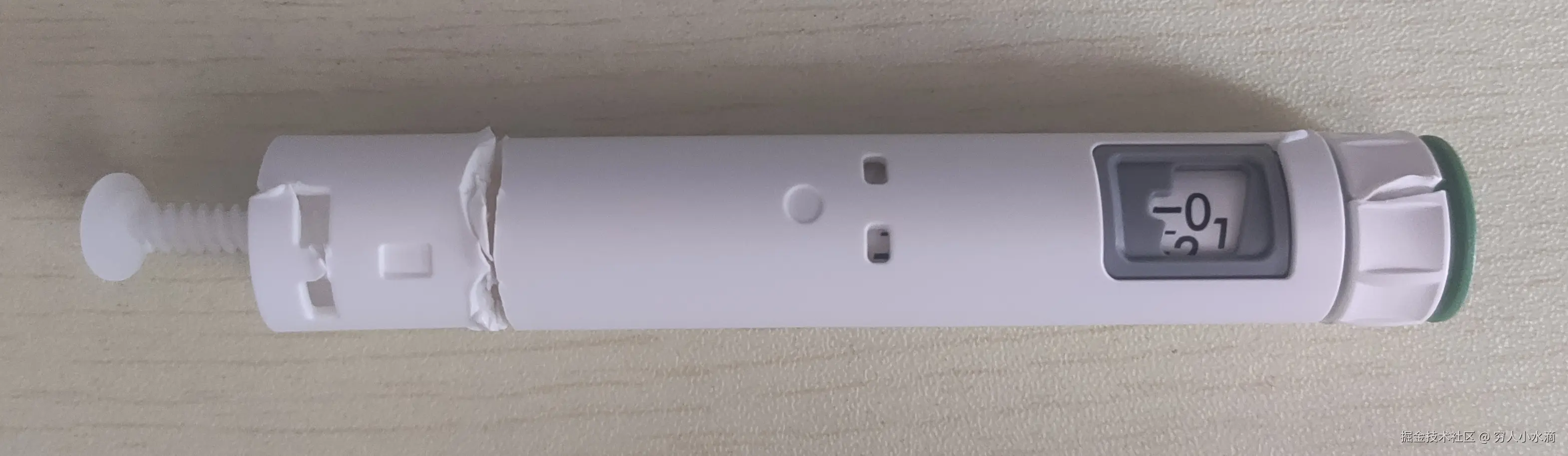

最后完整的组装回去 (狗头)



好了, 这就是精巧的一次性使用的定量装置的内部结构了. 可以看到, 设计的非常好 !

3 总结与展望

胰岛素不贵, 并且设计的很方便好用, 是典型的 穷人友好型 低成本技术, 赞 !!

虽然窝已经是 30 多岁的中老年人了, 对世界仍然保持着小孩般的好奇心, 并且血糖稳如老狗 (狗头), 撒花 ~
