简单记录下如何使用ensp拓扑图 嗯tab可以快速提示词
1、通过拖拽pc、交换机、路由器建立拓扑图。 2、pc端设置ip和网关 3、交换机、路由器进入后
消息不提示
undo info-center en
sys
sys 设备名称
int g0/0/0
ip add 192.168.1.254 255.255.255.0//设置网关地址 设置掩码
q //退出
int g/0/0/1
ip add 192.168.2.254 255.255.255.0
//如果想设置从地址 ip add 192.168.3.254 sub
q
dis ip int b //查看ip设置情况
4、创建vlan
vlan ba 10 20
dis vlan // 查看vlan创建情况
int g0/0/1 跟终端链接access
port link-type access
port default vlan 10
int g0/0/2 跟终端链接access
port link-type access
port default vlan 20
int g0/0/3
port trunk allow pass vlan 10 20
5、交换机和pc 路由器通信
//输入指令的int 后面的g e等是根据交换机的型号来的
sys
int g0/0/1 //一般是向上链接路由的
port link-type trunk// 连接路由方式 trunk
port trunk allow-pass vl 20 30 40 //允许通过的vlan端口
int g0/0/2 // 3 4同理
port port link-type access //链接pc方式
port default vl 20 // 3 4同理
6、配置完通信方式后配置ip地址
vl batch 10 20 30 40
int vl 10
ip address 192.168.1.254
7、多vlan场景
port link-type hybrid
port hybrid pvid vlan 20
port hybrid untagged vlan 20 30 40

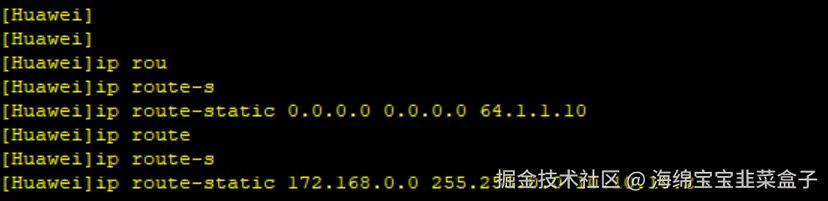

8、连接外网
nat address-group 1 64.1.1.4 64.1.1.4//生成nat地址池
rule permit source 172.168.0.0 0.0.255.255 //acl允许那些外网主机访问
nat outbound 2000 address-group 1 // 接口调用
