图解 MySQL 日志体系

星辰聊技术
72 阅读6分钟

一、为什么MySQL需要日志系统？

让我们从一个最基础的数据库操作说起：

// 用户消费100元
UPDATE account SET balance = balance - 100 WHERE id = 1;

这条简单的SQL语句，实际上给数据库带来了三大挑战：

  • 可靠性问题：如果数据库突然宕机，这笔交易记录会不会丢失？
  • 一致性问题：如果用户要求退款，如何安全地回滚这笔交易？
  • 同步问题：如何确保其他数据库节点也正确记录了这笔交易？

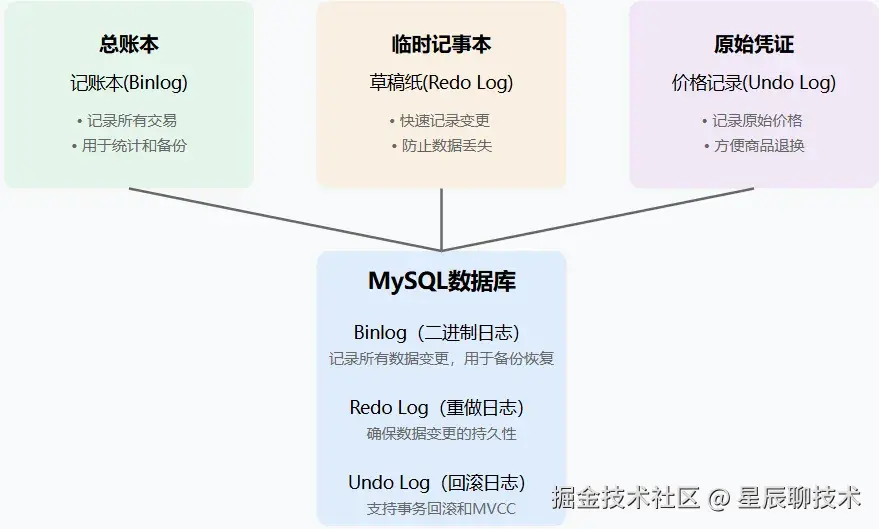

为解决这些问题，MySQL设计了三种核心日志：

数据库操作 ──────────────────┐
                            ↓
┌─── Redo Log（临时记事本）
│     记录："账户1减少100元"
│     作用：确保交易记录不丢失
│
├─── Undo Log（原始凭证）
│     记录："账户1原有500元"
│     作用：随时可以撤销交易
│
└─── Binlog（总账本）
      记录："完整交易记录"
      作用：用于数据同步和备份


二、重做日志（Redo Log）：数据库的"草稿纸"

1. 场景：会计小徐的烦恼

超市收银员小徐要记录1000笔交易。

传统方式（没有Redo Log）：

-- 每笔交易都要立即写入硬盘
UPDATE accounts SET balance = balance + 100;
UPDATE products SET stock = stock - 1;

结果：
┌─────────────────────┐
│ ❌ 频繁随机写入硬盘  │
│ ❌ I/O效率极低      │
│ ❌ 系统性能下降     │
└─────────────────────┘

Redo Log的解决方案：

1. 先写入速记本（Redo Log）
   ┌────────────────────┐
   │ 交易1: +100元,-1件 │
   │ 交易2: +200元,-2件 │ ➜ 顺序写入，速度快
   │ ...               │
   └────────────────────┘

2. 数据先放内存
   ┌────────────────┐
   │ 内存中快速汇总  │ ➜ 响应迅速
   └────────────────┘

3. 定期整理同步
   ┌────────────────┐
   │ 批量写入硬盘    │ ➜ 提高效率
   └────────────────┘

2. Redo Log工作原理详解

以顾客购买2箱牛奶为例：

// 顾客买了2箱牛奶（每箱100元）
UPDATE accounts SET balance = balance + 200;
UPDATE stock SET quantity = quantity - 2;

步骤1：速记本记录（Redo Log）

在Redo Log中记录交易信息：

交易编号时间操作类型表名修改内容状态
00109:01:01UPDATEaccounts账户余额+200已记录
00209:01:01UPDATEstock牛奶库存-2已记录

特点：

  • 顺序写入：像流水账，效率高
  • 记录简单：快速记录交易信息

步骤2：临时汇总（内存）

在内存中快速更新数据：

账户余额
现金1200
商品库存数量
牛奶98

特点：

  • 快速更新：客户立即看到结果
  • 数据在内存中：但断电会丢失

步骤3：持久化阶段，定期刷盘

在以下时机将数据写入硬盘：

  • 营业员交接班时
  • 系统空闲时
  • 速记本快写满时
  • 固定时间间隔

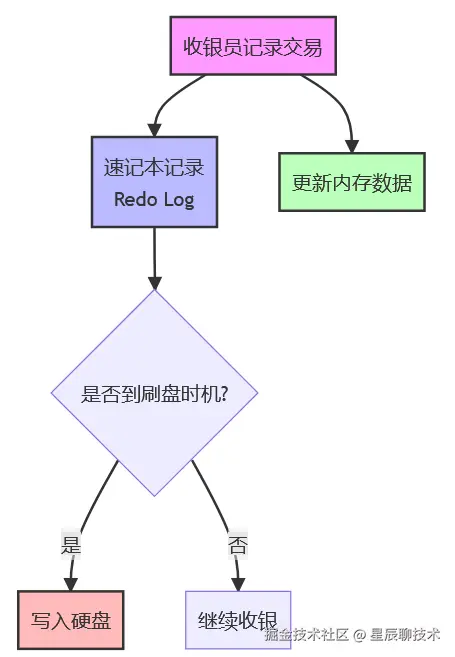

Redo Log 工作流程图：


三、回滚日志（Undo Log）：数据库的"后悔药"

1. 场景：超市的退货处理

传统退货方式（没有Undo Log）：

顾客：我要退刚买的牛奶

小徐：抱歉，我们没记录原价，不知道该退多少钱...

现代方式（使用Undo Log）

顾客：我要退刚买的牛奶

小徐：好的，让我查看下交易记录

  • 找到原始购买记录
  • 确认购买价格是100元
  • 确认库存状态
  • 可以安全退货

2. Undo Log 工作原理详解

场景：用户下单扣款

// 顾客购买2箱牛奶
UPDATE accounts SET balance = balance + 200;  // 收款200元
UPDATE stock SET quantity = quantity - 2;    // 库存减2

交易记录阶段（Undo Log记录）

编号时间表名修改前数据修改后数据回滚指针
T00109:01:01accountsbalance=1000balance=1200-> T000
T00209:01:01stockquantity=100quantity=98-> T001
T00309:05:30accountsbalance=1200balance=1000-> T002
T00409:05:30stockquantity=98quantity=100-> T003

数据版本链（MVCC实现）：

牛奶库存记录的版本链：
+-------------------------+
| 当前版本：98箱          |
| 交易号：T002           |
+-------------------------+
          ↓
+-------------------------+
| 上一版本：100箱         |
| 交易号：T001           |
+-------------------------+
          ↓
+-------------------------+
| 初始版本：100箱         |
| 交易号：T000           |
+-------------------------+

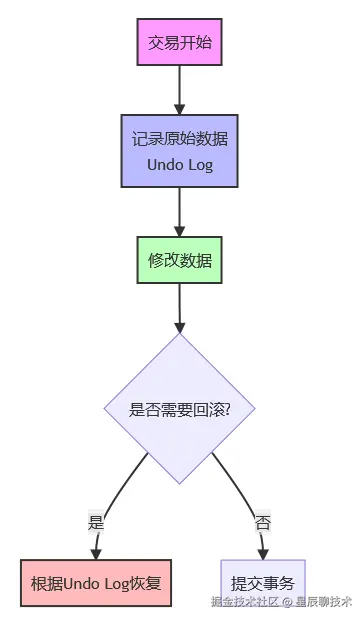

Undo Log 工作流程图：


3. Undo Log的两大作用

(1) 支持事务回滚

  • 记录数据修改前的状态
  • 支持出错时回滚
  • 保证事务原子性

(2) 实现MVCC（多版本并发控制）

  • 不同事务看到不同版本的数据
  • 提高并发性能
  • 避免加锁带来的性能问题

四、二进制日志（binlog）：数据库的"保险箱"

1. 场景：连锁超市的账务管理

小徐是连锁超市的总经理，每天要处理这些数据管理问题：

场景一：商品管理
总店：上架100种新商品
┌─────────────────┐
│ 商品1: 牛奶     │
│ 商品2: 面包     │ ➜ 分店：一个个手动添加？
│ ...100条记录... │
└─────────────────┘

场景二：数据安全
┌─────────────────┐
│ 昨日销售数据    │ ➜ 系统崩溃，数据丢失！
└─────────────────┘

场景三：变更追踪
老板：这个商品谁改的价格？
小徐：¯_(ツ)_/¯ 不知道...
1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.

而有了Binlog（二进制日志）后：

MySQL Binlog
├── 自动同步
│   总店改价格 ──➜ 所有分店秒级更新
│
├── 数据保护
│   系统崩溃 ──➜ 从日志恢复数据
│
└── 操作追踪
    谁改了价格？──➜ 查看变更历史
1.2.3.4.5.6.7.8.9.

2. Binlog的记录格式：如何记录数据变更？

让我们看看Binlog是如何记录数据变更的：

-- 一笔简单的商品价格调整
UPDATE products SET price = 98 WHERE name = '牛奶';
1.2.

这条SQL语句在Binlog中有三种不同的记录方式：

(1) STATEMENT格式：记录SQL语句

# 直接记录SQL
UPDATE products SET price = price * 0.9
WHERE category = '饮品';

优势：日志量小
风险：可能导致主从不一致（比如NOW()函数）
1.2.3.4.5.6.

(2) ROW格式：记录数据变化

{
  "before": {"id": 1, "name": "牛奶", "price": 100},
  "after":  {"id": 1, "name": "牛奶", "price": 90}
}

优势：数据准确
特点：日志量较大
1.2.3.4.5.6.7.

(3) MIXED格式：智能选择

# 根据SQL类型自动选择格式
简单UPDATE：使用STATEMENT
复杂函数：使用ROW
1.2.3.

五、三大日志协同工作机制

以顾客购买2箱牛奶为例，操作内容如下：

  • 更新库存（-2箱）
  • 更新账户（+200元）

1. 两阶段提交工作流程

(1) 第一阶段（Prepare）：

记录原始数据（Undo Log）：

  • 库存：100箱
  • 账户：1000元

更新内存数据：

  • 库存：98箱
  • 账户：1200元

记录操作状态（Redo Log）：

  • 状态：准备中
  • 内容：库存-2，账户+200

(2) 第二阶段（Commit）：

记录交易信息（Binlog）：

  • 时间：2025-04-14 09:00:00
  • 操作：售出牛奶2箱，收款200元

标记操作完成（Redo Log）：

  • 状态：已完成

详细的执行流程表：

步骤操作日志类型内容状态
1记录原数据Undo Log库存=100，余额=1000已记录
2更新内存Buffer Pool库存=98，余额=1200已更新
3预提交Redo Log更新操作记录prepare
4记录变更Binlog交易详细信息已写入
5最终提交Redo Log更新操作记录commit

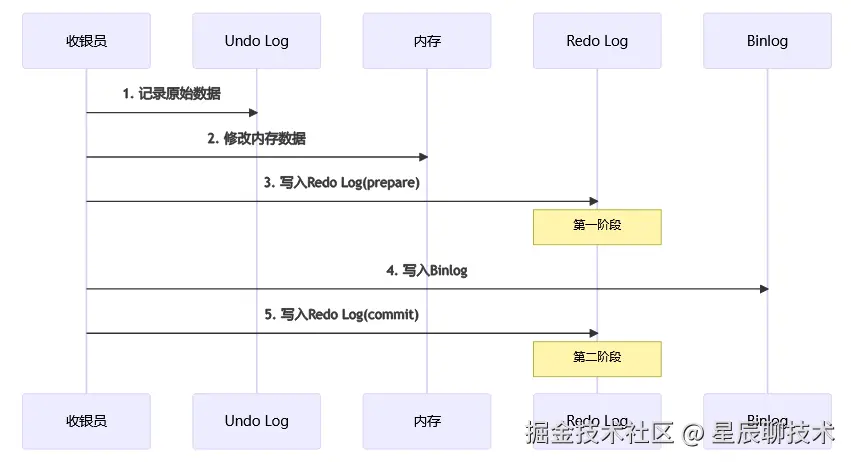

两阶段提交流程图：


六、总结

通过本文，我们深入了解了MySQL日志系统的核心内容：

三大日志的作用与原理：

  • Redo Log：确保数据持久性，像草稿纸，记录每一步操作。
  • Undo Log：支持事务回滚，类似价格标签，随时可以撤销错误。
  • Binlog：用于数据复制和恢复，犹如记账本，记录所有交易历史。

在数据库的世界里，日志不仅是记录，更是保障数据安全与一致性的基石。
