前言
在工业自动化领域，PLC（可编程逻辑控制器）作为核心控制设备，负责监控和管理生产线上的各种操作。为了实现对PLC的实时监控与控制，上位机软件扮演着至关重要的角色。本文将详细介绍如何使用TIA Portal、PLCSIM Advanced 4.0以及Visual Studio 2019来开发一个简单的Windows窗体应用程序，以演示如何读取和写入PLC中的数据。
正文
准备工作
为了完成这个示例项目，我们需要准备以下工具：
1、TIA Portal V17：用于组态PLC硬件。
2、PLCSIM Advanced 4.0：用于仿真S7-1500系列PLC。
3、Visual Studio 2019：用于编写上位机程序。
注意，博途自带的PLCSIM不支持通信功能，因此需要使用PLCSIM Advanced 4.0进行仿真。
创建虚拟PLC并配置

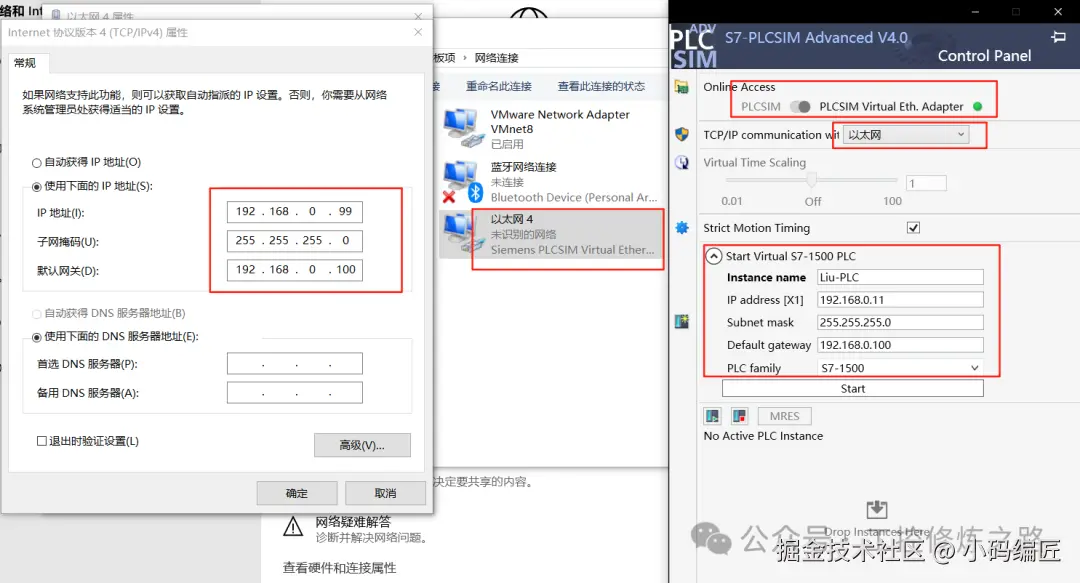

首先，在PLCSIM Advanced 4.0中创建一个虚拟PLC，并设置其IP地址，确保它与本机处于同一网段。启动虚拟PLC后，若没有通过博途连接，会显示黄色警告灯。
使用博途新建项目并组态硬件

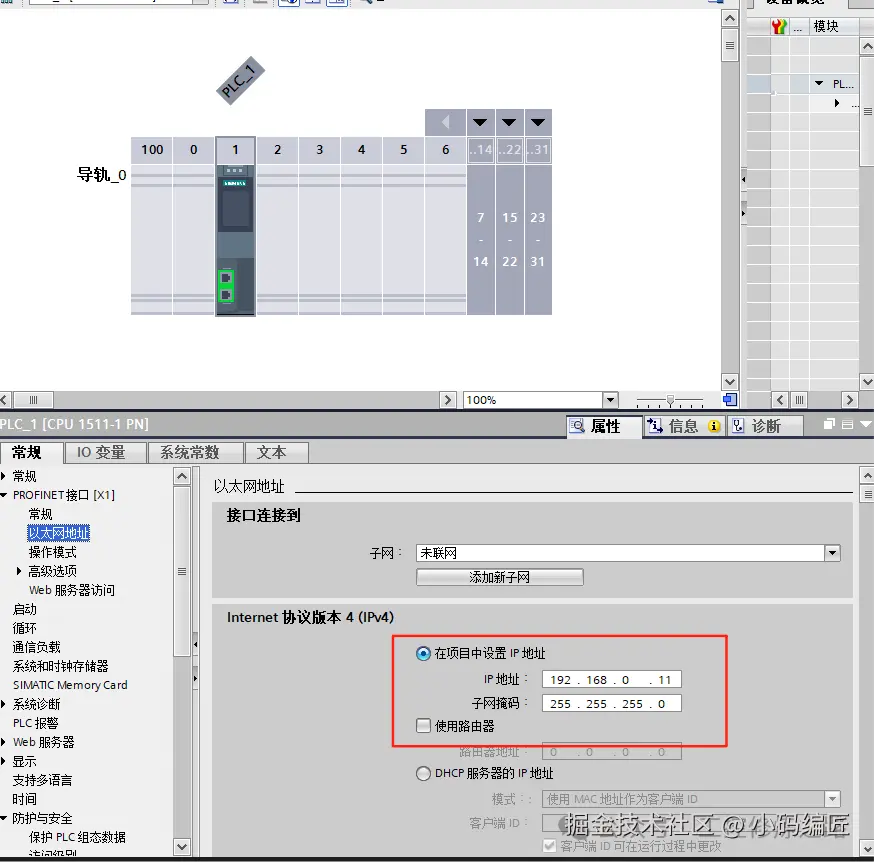

接下来，在博途中新建一个项目，并添加所需的硬件配置。由于我们使用的是S7协议，需勾选PUT/GET选项以便于后续的数据交互。
在VS中创建窗体应用程序
使用VS2019创建一个新的Windows窗体应用，并在界面上添加必要的控件如文本框用于输入IP地址等信息。
// 示例代码片段
private void Button1_Click(object sender, EventArgs e) // 连接按钮
{
s71500 = new Plc(CpuType.S71500, textBoxip.Text.Trim(), 0, 1);
if (button1connet.Text == "连接")
{
s71500.Open();
if (s71500.IsConnected)
{
button1connet.Text = "已连接";
}
else
{
MessageBox.Show("PLC连接失败");
}
}
else
{
s71500.Close();
button1connet.Text = "连接";
}
}
实现数据读写功能
通过编写相应的事件处理函数，可以实现对PLC内部寄存器的读取和写入操作。例如，可以通过点击按钮来触发从PLC读取数据的操作，并将结果显示在界面上。
private void Button1_Click_1(object sender, EventArgs e) // 读取数据按钮
{
if (s71500.IsConnected)
{
bool boolData = (bool)s71500.Read(DataType.DataBlock, 1, 0, VarType.Bit, 1);
textBox1.Text = boolData ? "1" : "0";
var intData = (short)s71500.Read(DataType.DataBlock, 1, 2, VarType.Int, 1);
textBox2.Text = intData.ToString();
}
else
{
MessageBox.Show("没有连接PLC");
}
}
自复位按钮实现
此外，还可以实现自复位按钮的功能，模拟现场设备的操作行为。
private void start_MouseDown(object sender, MouseEventArgs e)
{
s71500.WriteBit(DataType.DataBlock, 2, 0, 0, true);
}
private void start_MouseUp(object sender, MouseEventArgs e)
{
s71500.WriteBit(DataType.DataBlock, 2, 0, 0, false);
}
总结
通过上述步骤，我们成功地构建了一个能够与PLC进行数据交互的上位机应用程序。这不仅加深了对PLC通讯机制的理解，也为实际工程项目的开发提供了参考案例。
