项目概述

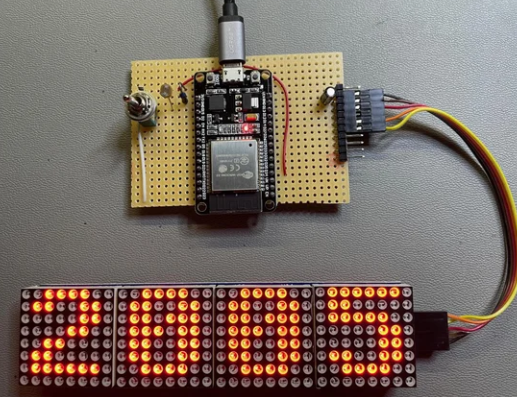

本项目将用4块8x8 LED矩阵模块（MAX7219控制器）制作一个极简组件、少量MicroPython代码的数字时钟项目。
技术规格
- 通过互联网自动同步时间（NTP协议）
- 支持UTC时区转换（需设置本地时区偏移）
- 可调亮度控制（0-15级）
- 环境光感自动亮度调节（使用LDR光敏电阻）
- 夏令时切换开关
- 内置RTC时钟（每日同步两次保持精度±3秒）
物料清单
| 核心组件 | 辅助元件 |
|---|---|
| ESP32 NodeMCU开发板 | 10μF电解电容 |
| 4联8x8 LED矩阵模块(MAX7219) | 100nF陶瓷电容 |
| 拨动开关 | 面包板 |
| LDR-05光敏电阻 | 亚克力安装板 |
| 10kΩ电阻 |
电路连接
ESP32引脚 -> 对应连接
Pin13(MOSI) -> LED矩阵DIN(Pin3)
Pin14(SCK) -> LED矩阵CLK(Pin5)
Pin27(CS) -> LED矩阵CS(Pin4)
Pin34(ADC) -> 10kΩ电阻与LDR分压电路
Pin23(GPIO) -> 夏令时开关（另一端接地）
5V Vin -> LED矩阵VCC
GND -> 共地
工作流程
- 上电初始化
- 显示"wlan"表示连接中
- 显示"sync"表示NTP同步中
- 正常显示时间（默认开启心跳指示灯）
功耗说明
- 全亮度时最大电流940mA
- 推荐使用5V/1A电源适配器
