IEC-104规约

IEC-104

概述

IEC 60870-5的一部分，即IEC 60870-5-101的应用层与TCP/IP提供的传输功能的结合。继承了IEC 101的基本数据，但是把数据的传输方式优化为了TCP/IP协议的一部分。适用于电力设备通过互联网或WAN的通信，比如远程监控机组或者采集数据。

结构

层次（5，6层未用）	内容
应用层	ASDU（应用服务数据单元）
应用层	APCI（应用协议控制信息）
传输层	TCP/IP
网络层	TCP/IP
数据链路层	TCP/IP
物理层	TCP/IP

传输层和应用层之间通过传输接口（用户到TCP）进行封装和解析，这里不作研究。

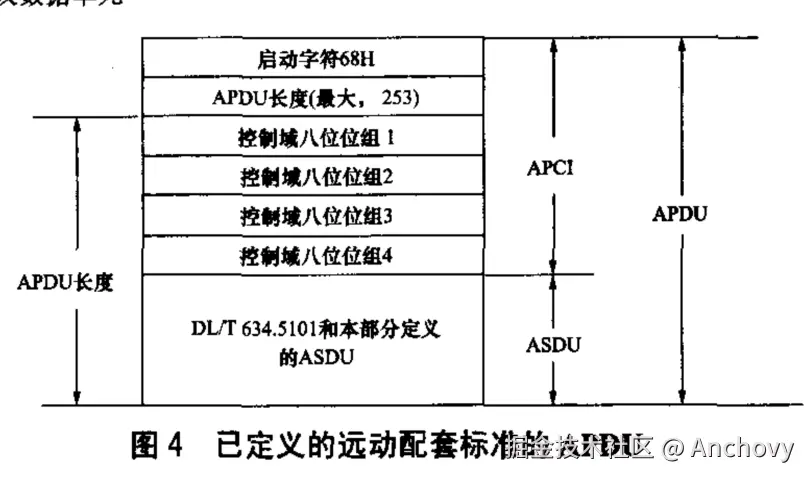

APCI

应用协议控制信息：负责管理数据传输期间，的控制信息

启动字符68H定义了数据流的起点，APDU长度保存了控制域和ASDU的长度和

控制域定义了： 1.保护报文不丢失或重复发送的控制信息 2.报文传输启动/停止的控制信息 3.监视传输连接的控制信息 等 控制域的工作过程这里不继续研究。

ASDU

应用服务数据单元：负责承载具体的监控信息，比如遥信，遥测和遥控等。

1. 类型标识（Type Identification, 1字节）
   • 定义数据类型的类别，例如：
     • M_SP_NA_1（单点遥信，类型值1）
     • M_ME_NA_1（归一化遥测，类型值9）
     • C_SC_NA_1（单点遥控命令，类型值45）
2. 可变结构限定词（Variable Structure Qualifier, 1字节）
   • SQ位（最高位）：标识信息对象地址是否连续（1=连续，0=不连续）。
   • 信息对象数量（低7位）：表示后续信息对象的数量（1~127）。
3. 传送原因（Cause of Transmission, 2字节）
   • 低字节为原因值，常见值包括：
     • 1：周期/循环传输
     • 3：突发传输（自发上报）
     • 5：遥控命令激活确认
     • 7：总召唤（全数据请求）
   • 高字节通常为测试位（最高位）和原发站地址（低7位）。
4. 公共地址（Common Address, 2字节）
   • 标识子站（RTU/终端）的地址，范围通常为1~65535。
5. 信息对象（Information Object）
   • 信息对象地址（3字节）：数据点的唯一标识（如遥信点号）。
   • 信息体数据：具体数值（如开关状态、测量值），格式由类型标识决定。
   • 时标（可选）：若带时标，需附加7字节（毫秒、分钟、小时等）。
