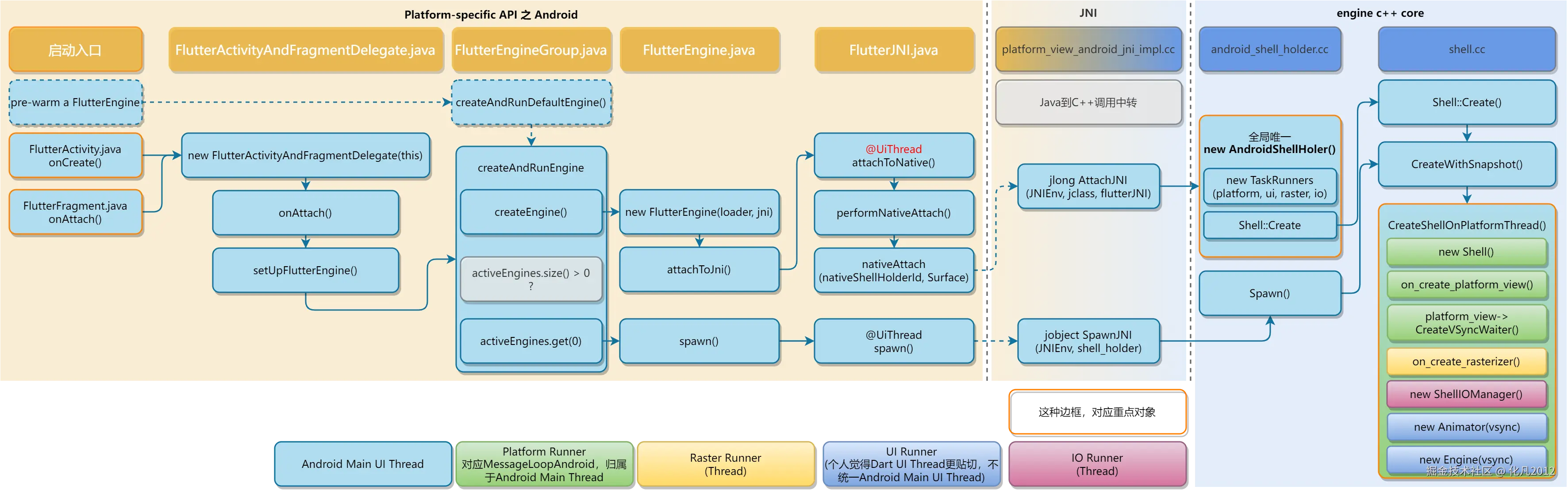

Activity到C++主要对象创建流程
GPU渲染准备
GLES 3D/2D渲染，涉及到EGL平台窗口相关初始化，GLES API调用。
对于EGL主要是：核心对象初始化{EGLDisplay EGLConfig EGLContext EGLSurface}，每帧循环{eglMakeCurrent eglSwapBuffer}，抓住这两个主线，结合flutter engine的类，很容易把主线搞清楚。
对于GLES API主要是：数据准备（涉及到Entity Contents Command Pipeline等），API调用{glClearColor glClear glViewport glCullFace glBindBuffer glBufferData glUseProgram glVertexAttribPointer glUniform glDrawElements/glDrawArrays}，抓住这个主线，可以把渲染搞清楚，其核心在于数据准备，逆着数据准备分析，可以把数据流转搞清楚。
简单总结，GLES 3D/2D渲染总逻辑为：
1 Create EGLDisplay EGLConfig EGLContext
eglGetDisplay()
eglInitialize()
eglChooseConfig()
eglCreateContext()
2 Create EGLSurface
// 依赖平台窗口画布创建完成，对应Android的onSurfaceCreated(Surface)
eglCreateWindwoSurface()
3 渲染循环
while(true) {
eglMakeCurrent()
GLES API()
eglSwapBuffers()
}
1 Create EGLDisplay EGLConfig EGLContext
2 Create EGLSurface
3 渲染循环
注意点：
两个lambda回调函数: submit_callback swap_callback
两个重要函数 Rasterizer::DrawToSurfaceUnsafe() GPUSurfaceGlImpeller::AcquireFrame()

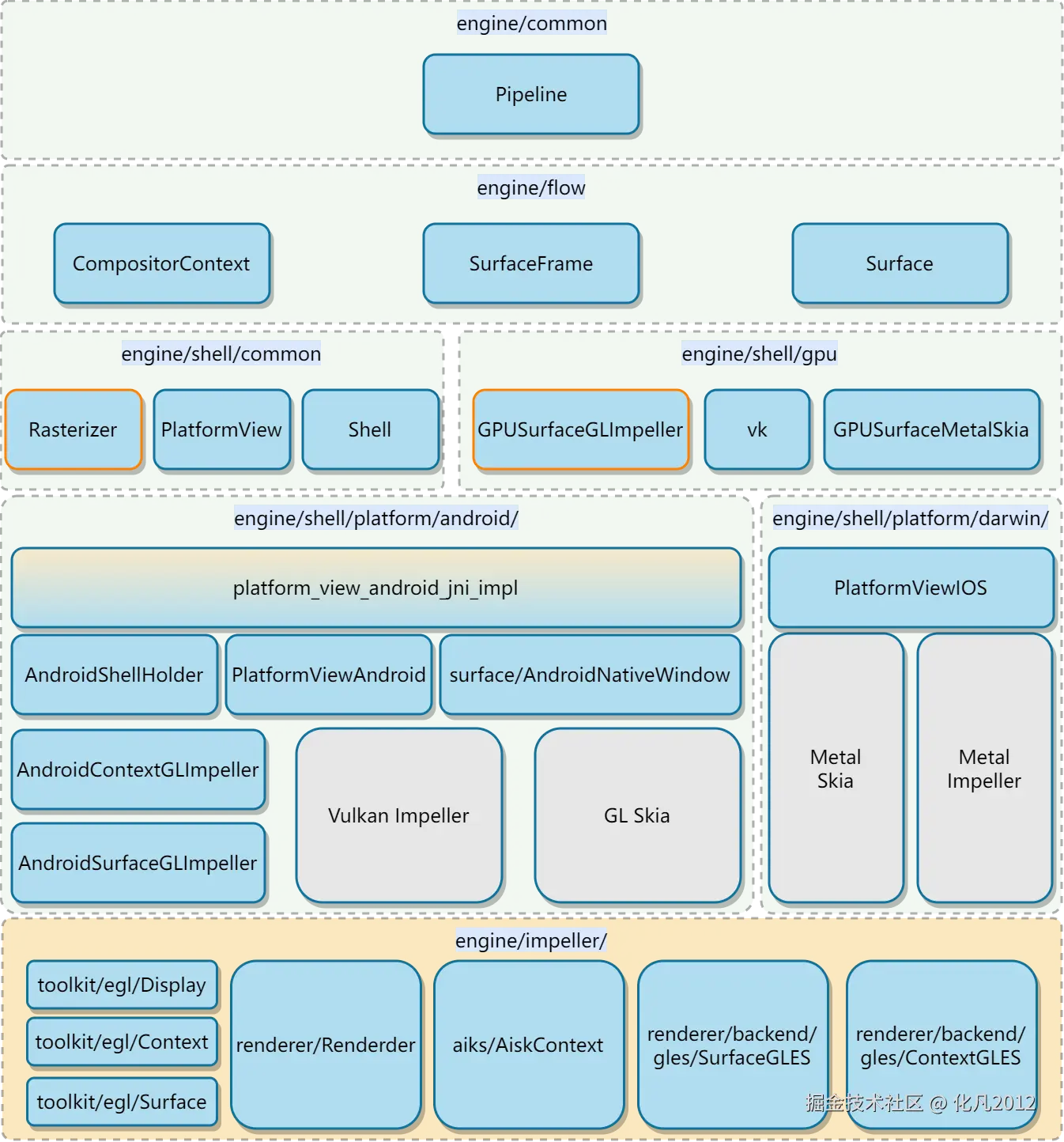

EGL三步骤层级关系
EGL三步骤类图
令人困惑的Surface
- Surface <-- GPUSurface{GL/Vulkan/Metal}
- SurfaceFrame
- ScopedFrame
EGL三步骤

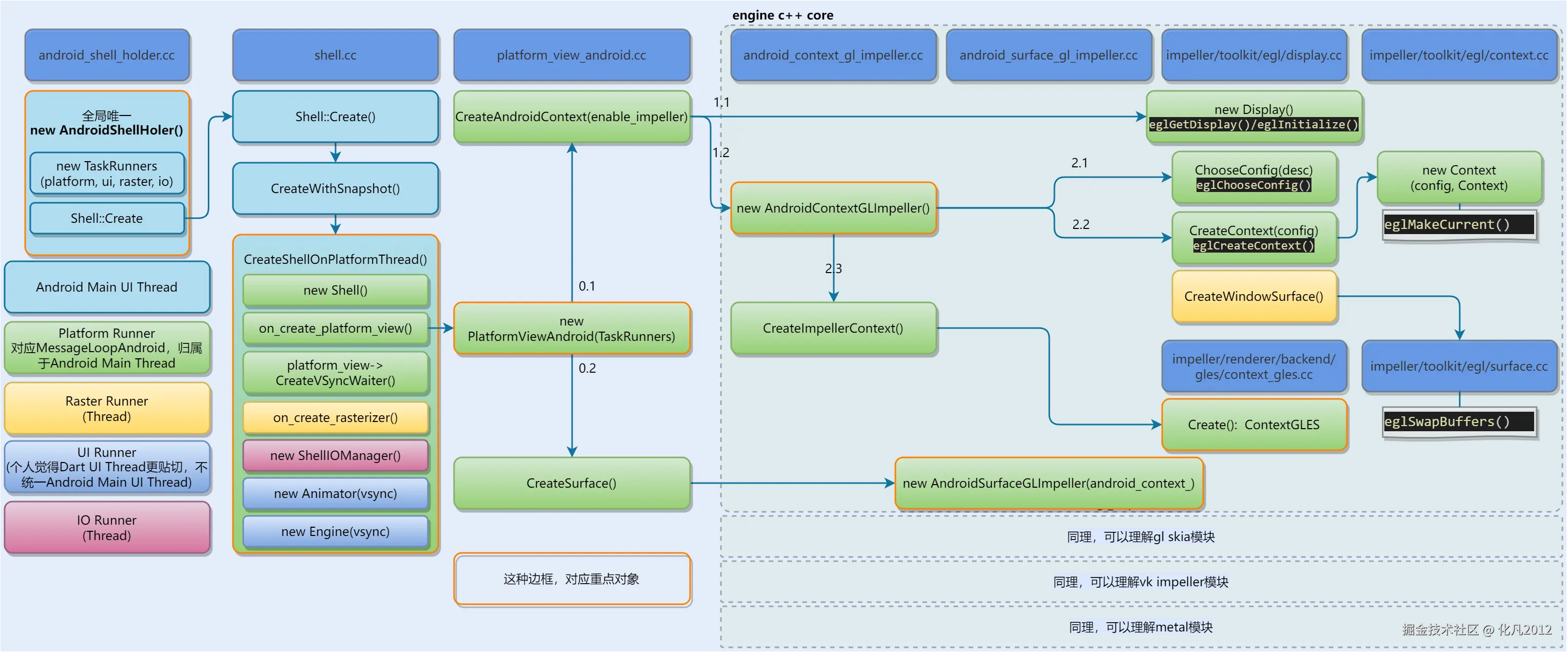

- 1 EGL Create流程

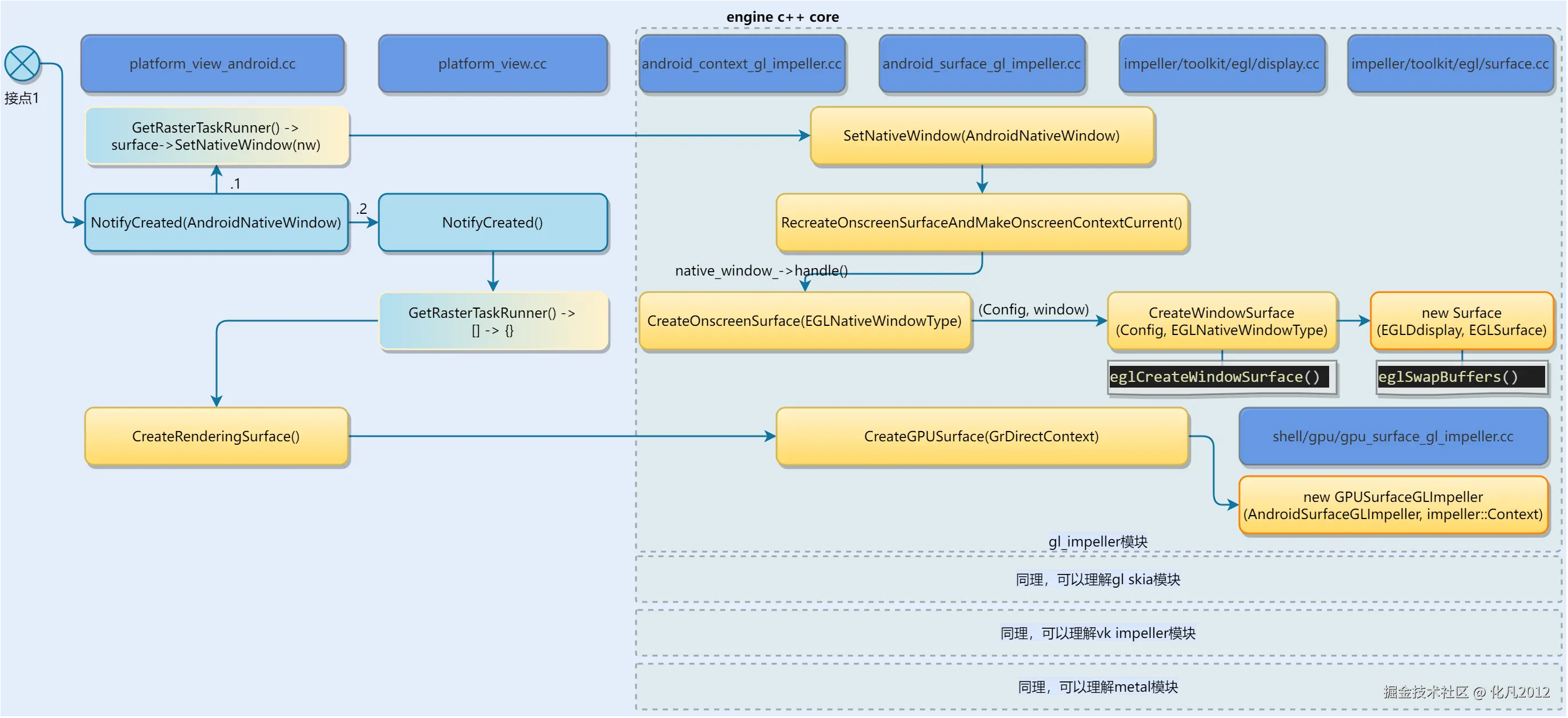

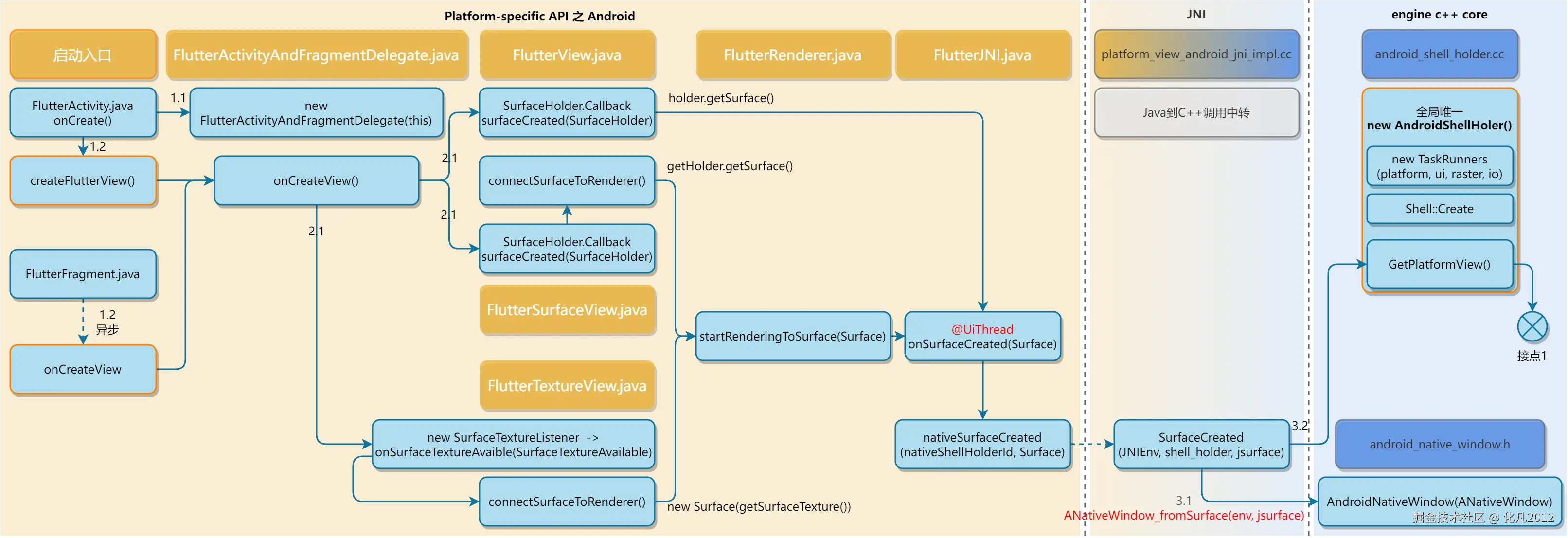

- 2 onSurfaceCreated -> NotifyCreated流程
- 3 eglMakeCurrent/eglSwapBuffers

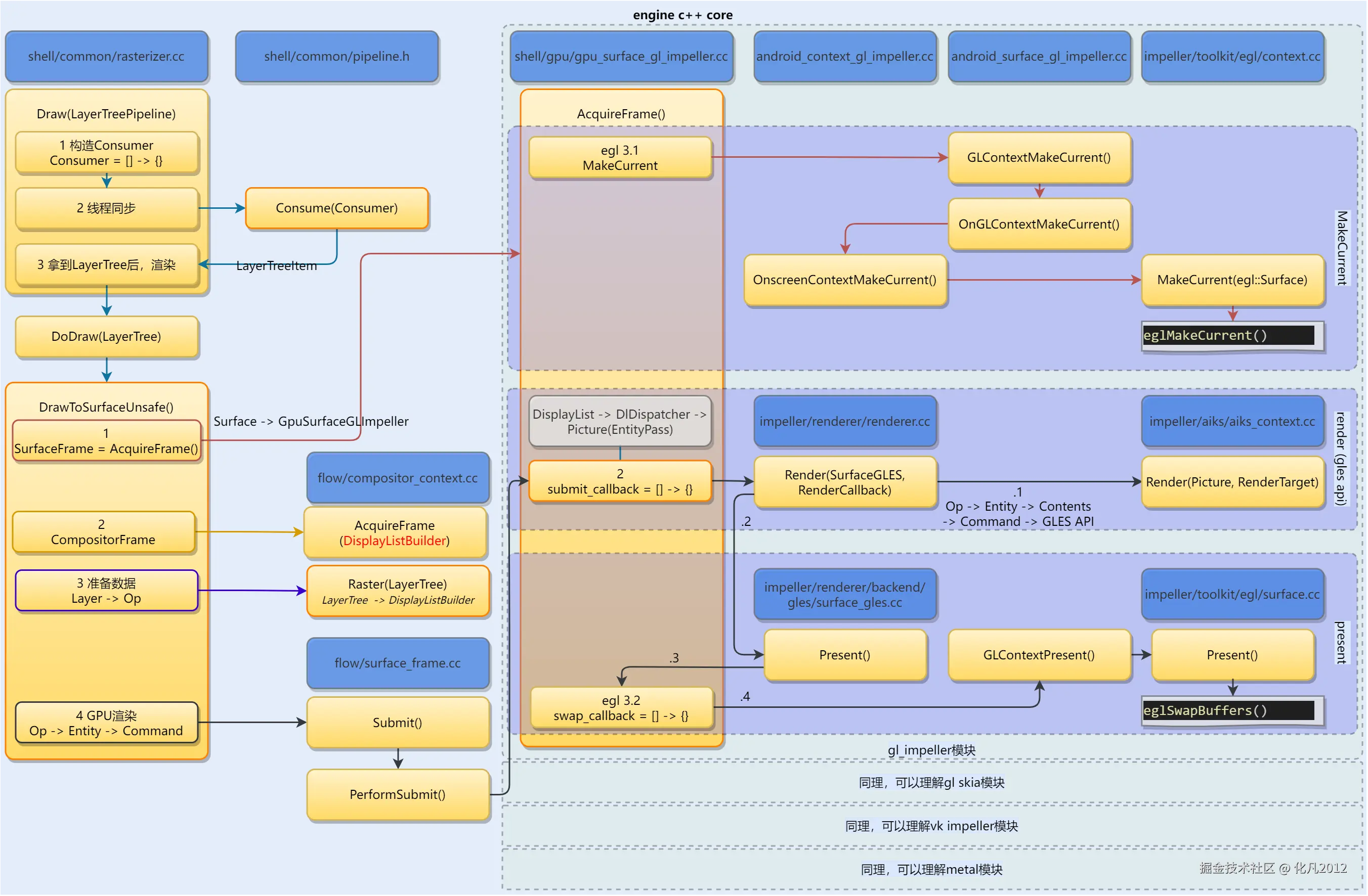

2大流程概要
- Raster流程
- RenderPass流程
* Draw(LayerTreePipeline) -> DrawToSurfaceUnsafe(LayerTree)流程
* LayerTreePipeline -> LayerTree: Produce / Consume LayerTree
* Surface::AcquireFrame：
eglMakeCurrent
submit_callback RenderPass流程 {
数据转到Impeller：DisplayListBuilder -> DisplayList -> DlDispatcher -> EntityPassTree{Entity, Contents}；
Impeller执行渲染：
Renderer ->AiksContext -> EntityPass -> Entity -> Contents ::Render{Command, CommandBuffer};
EntityPass::EncodeCommands -> RenderPassGLES::EncodeCommandsInReactore -> gl api
}
swap_callback: eglSwapBuffers
* CompsoitorContext::AcquireFrame
* Raster流程：ScopedFrame::Raster -> LayerTree::Paint ->LayerTree -> Op -> DlStorage -> DisplayListBuilder
* SurfaceFrame::Submit -> PerformSubmit -> 执行submit_callback
* 执行swap_callback eglSwapBuffers
3+2大流程

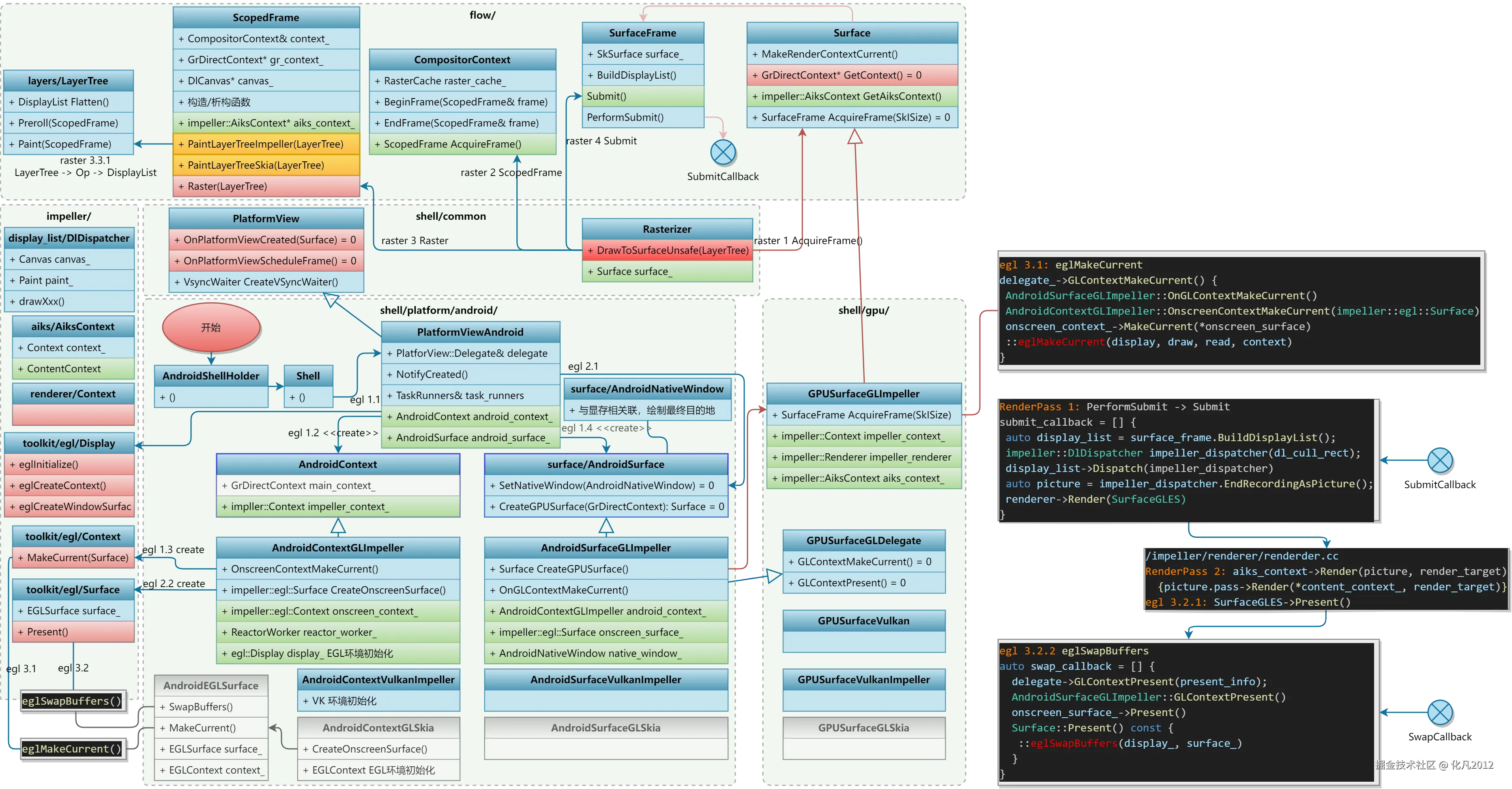

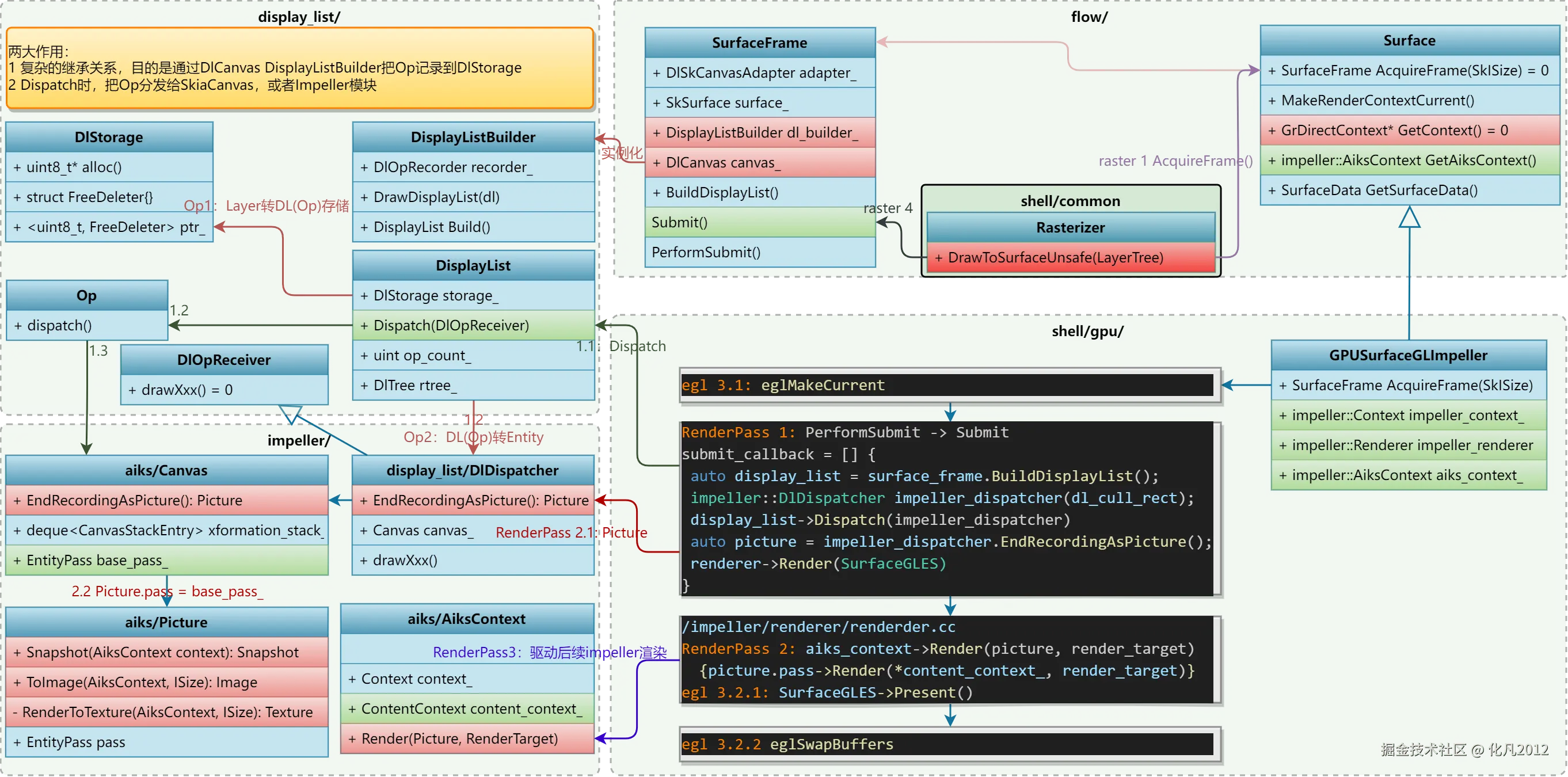

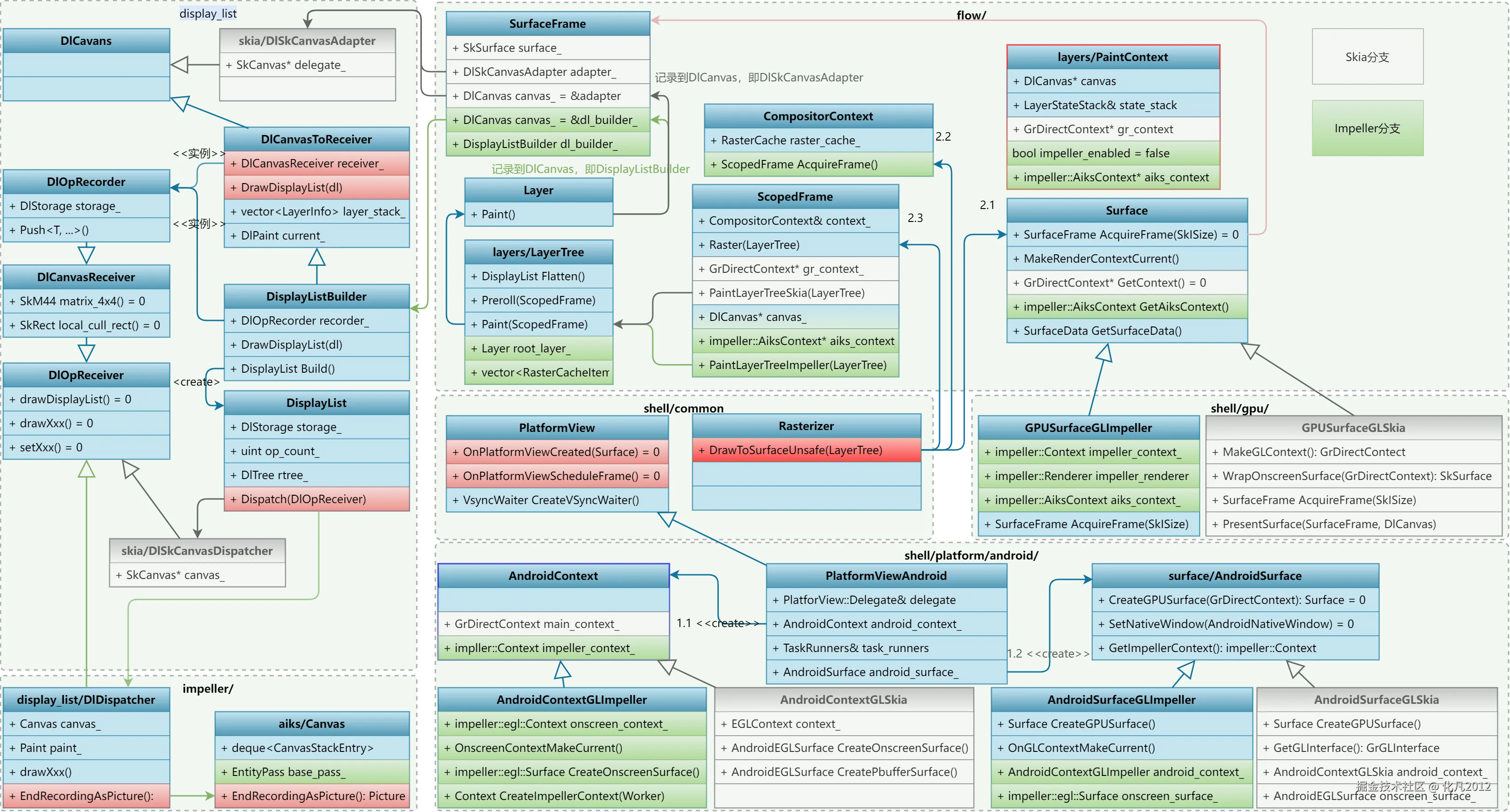

3大流程类图

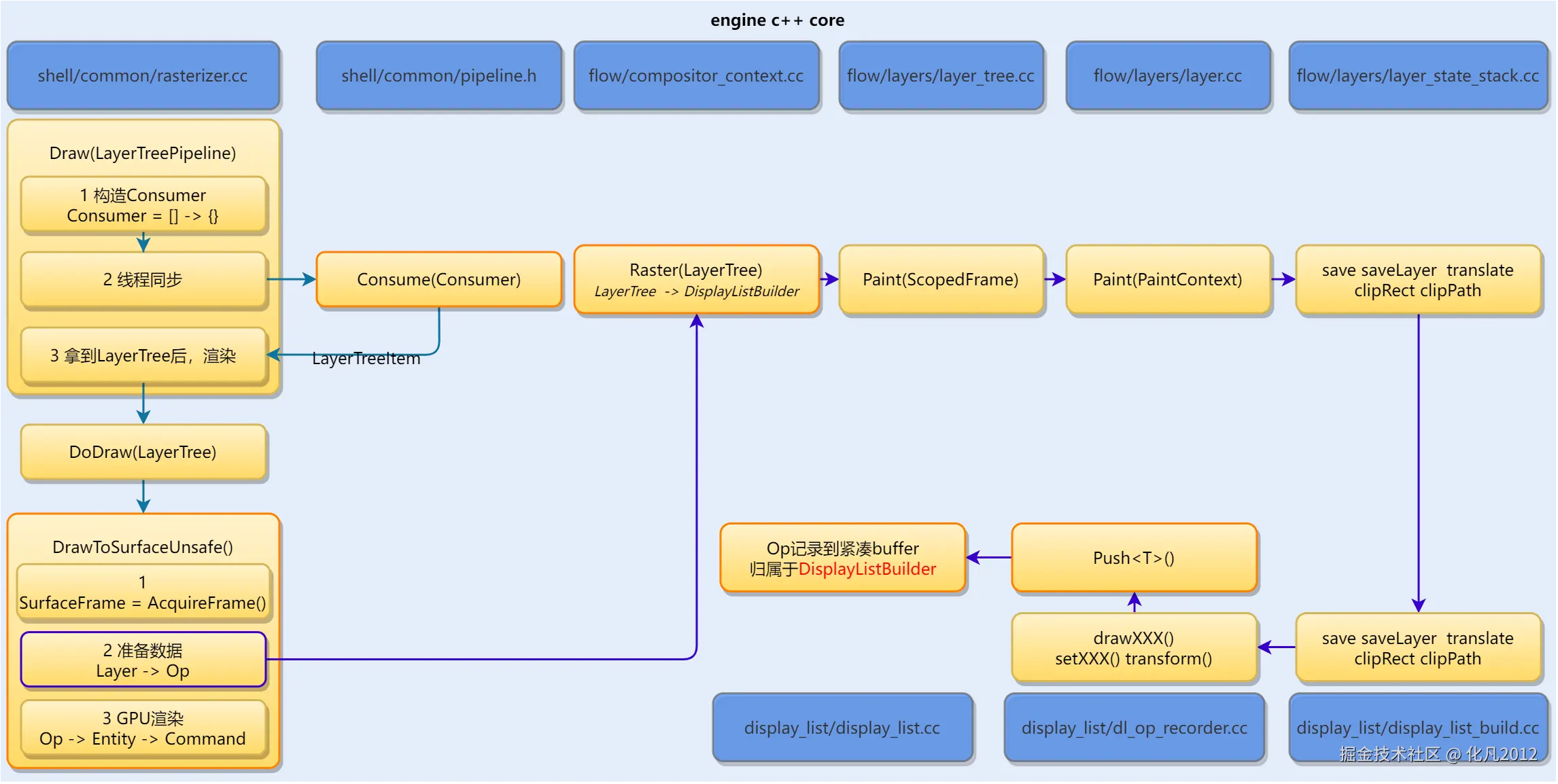

Raster流程
Raster流程：ScopedFrame::Raster -> LayerTree::Paint ->LayerTree -> Op -> DlStorage -> DisplayListBuilder

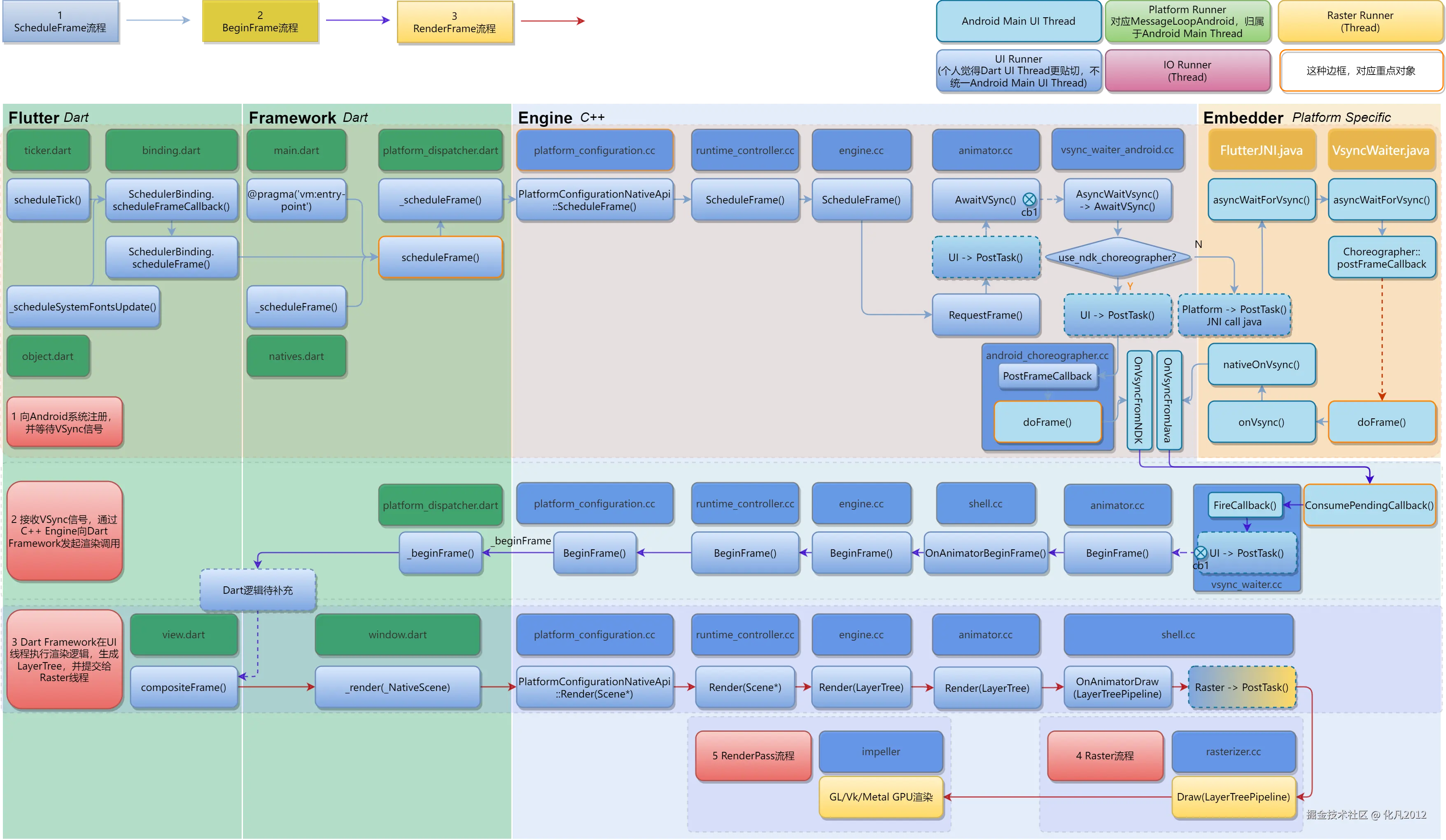

时序图

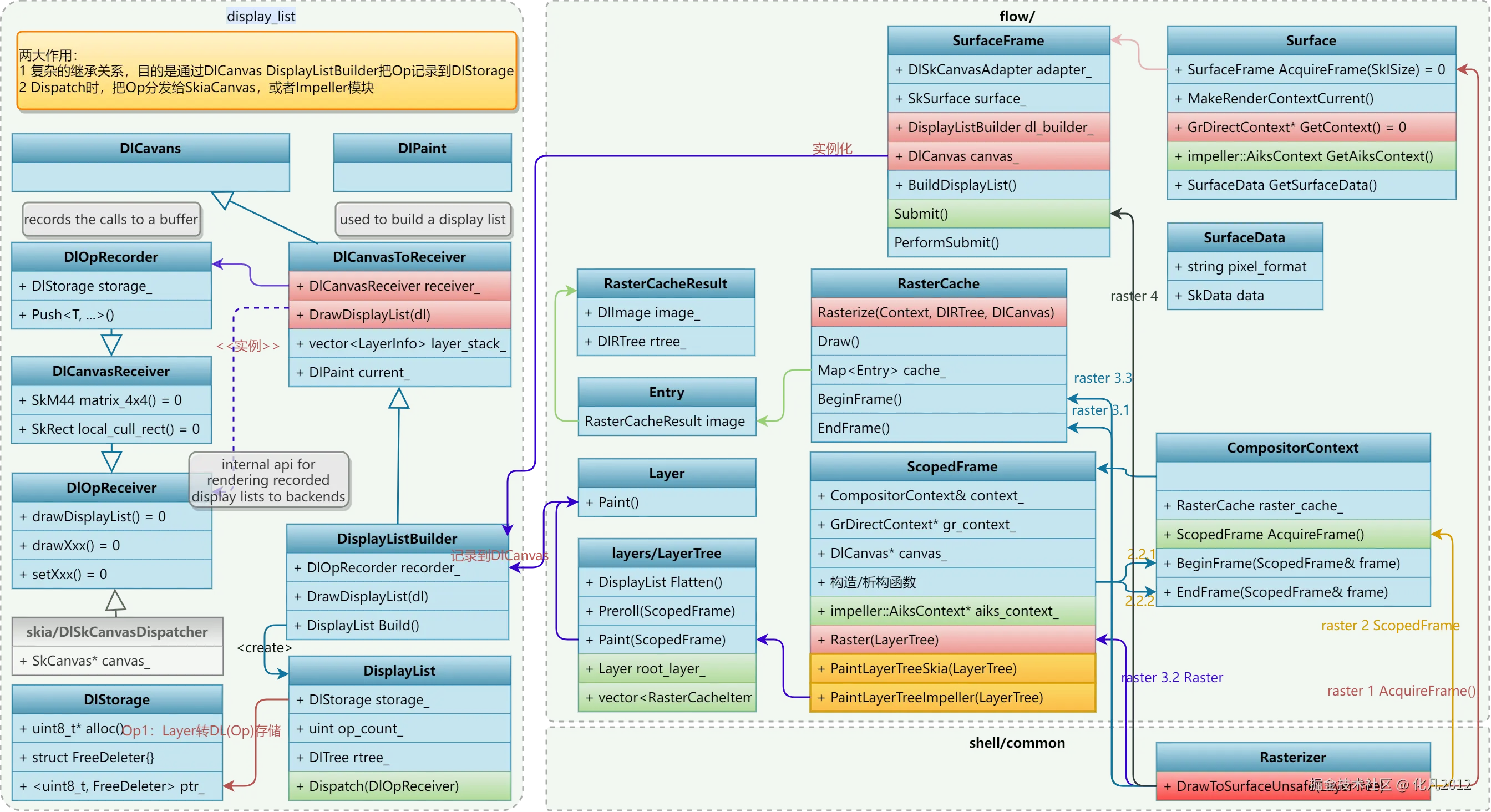

类和协作关系

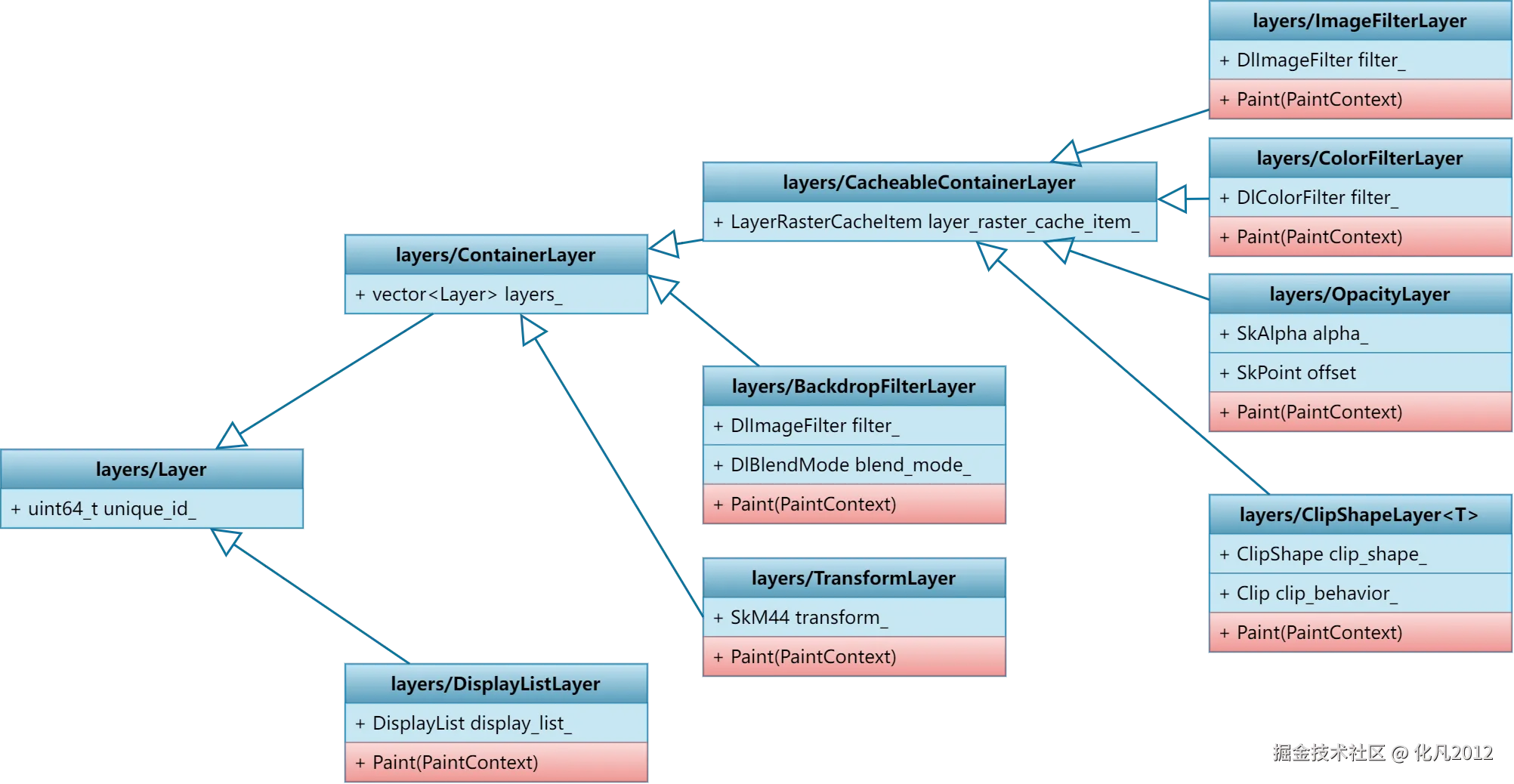

Layer继承关系

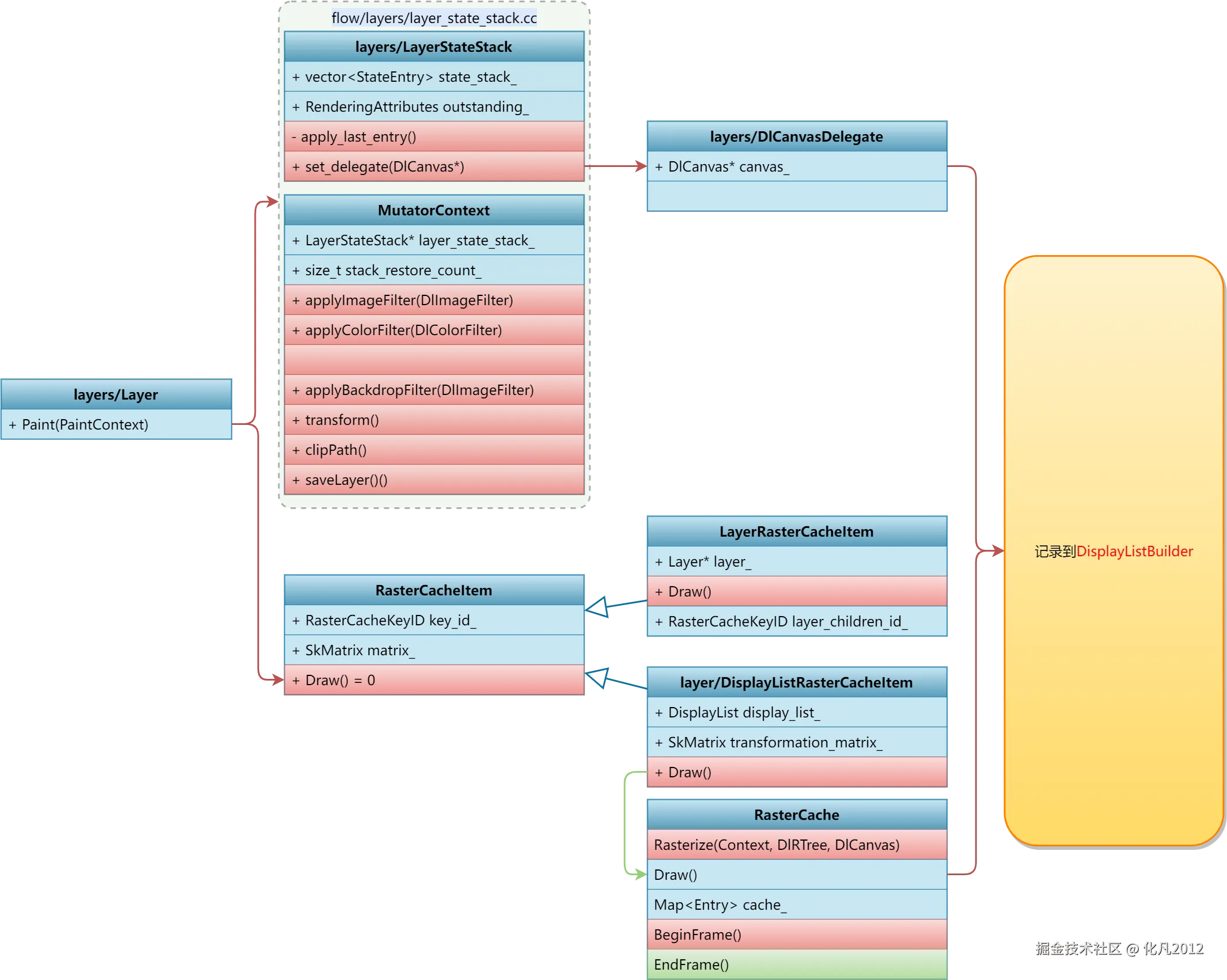

Paint关系
Layer Paint转发给LayerStateStack和Cache两个体系，具体细节需要进一步研究，但总原则都是转发给DlCanvas，把Op记录到DlStorage。

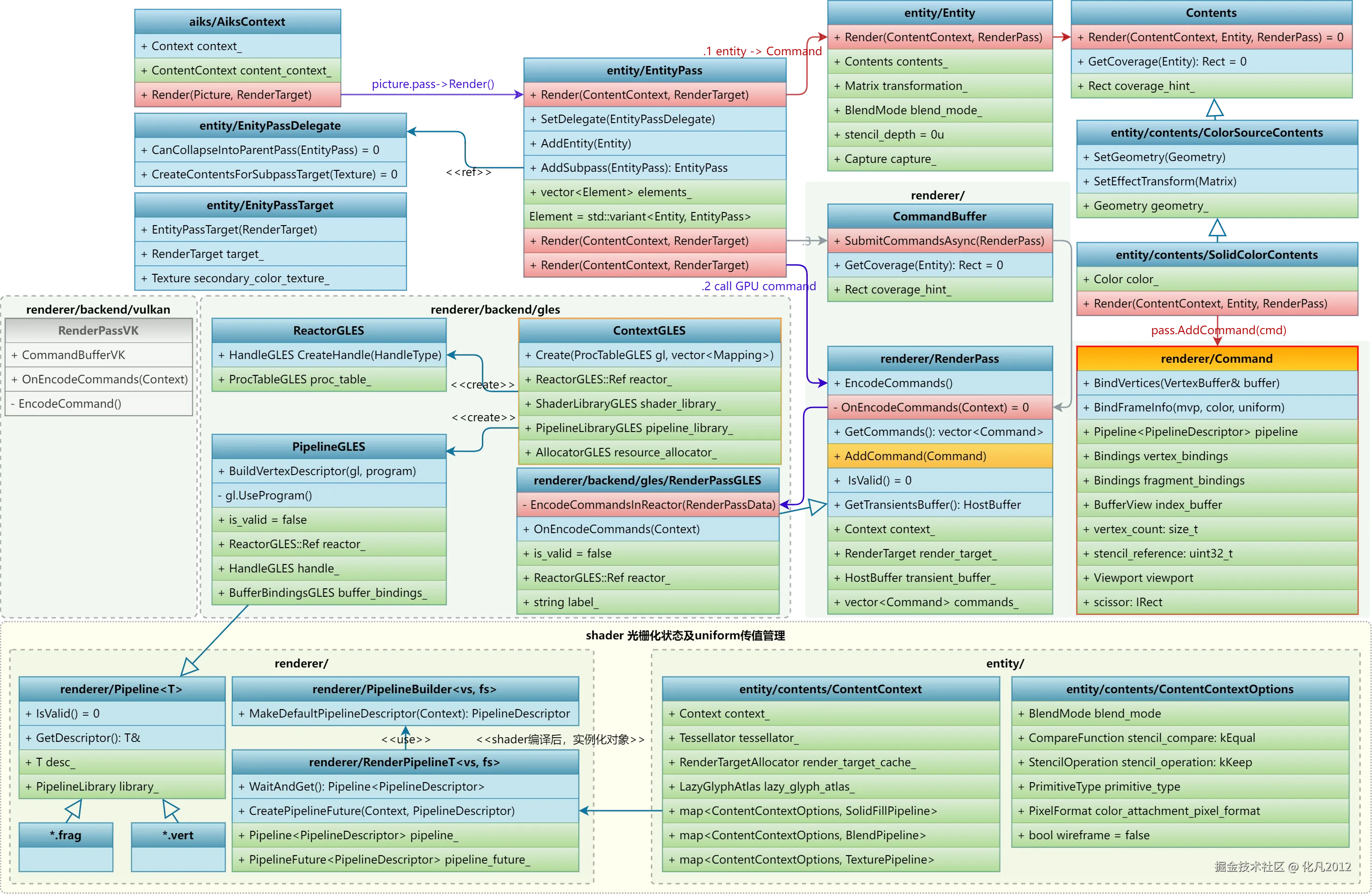

Render流程
Dispatch：Op转Entity

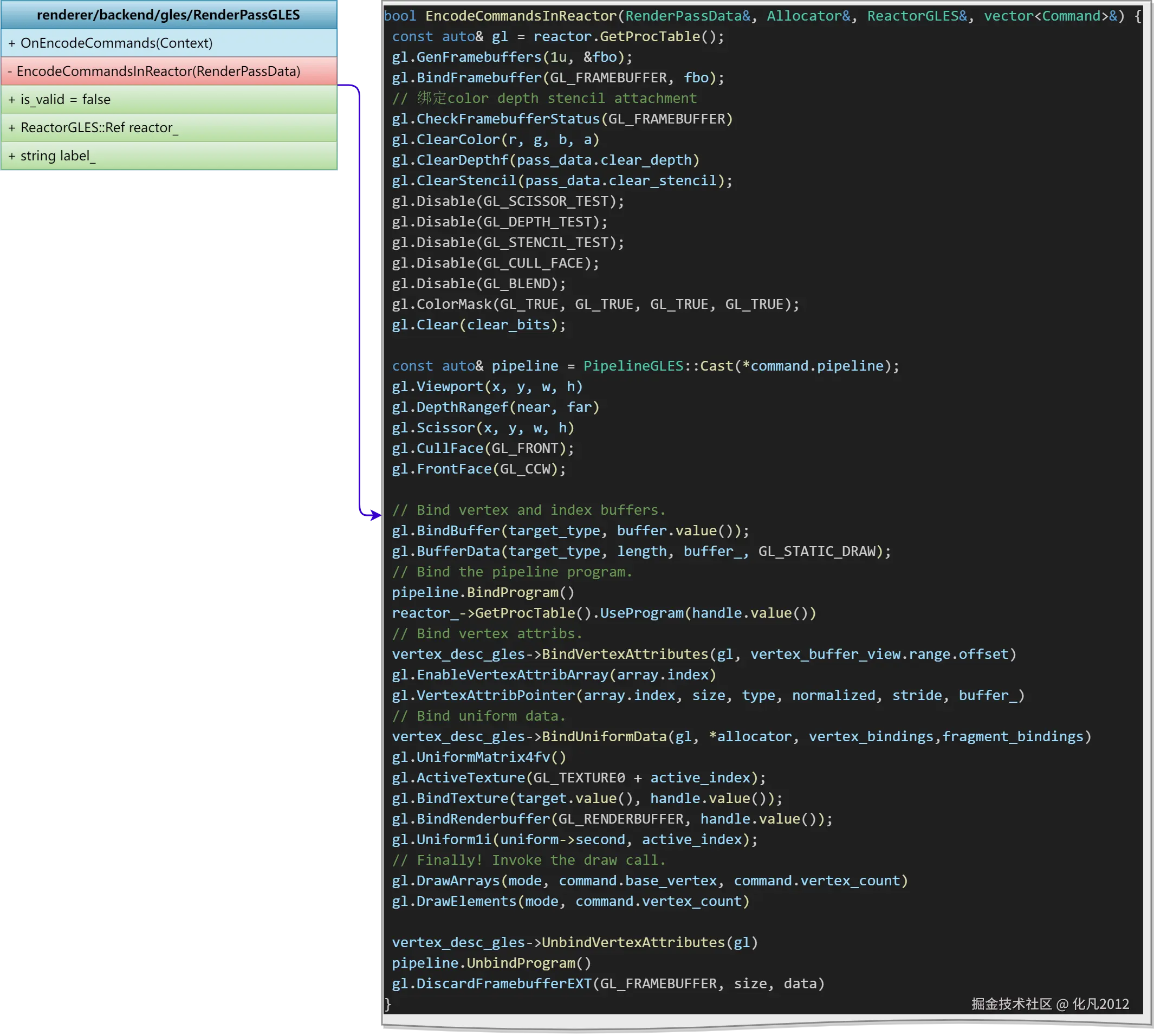

Entity转Command
执行GPU指令

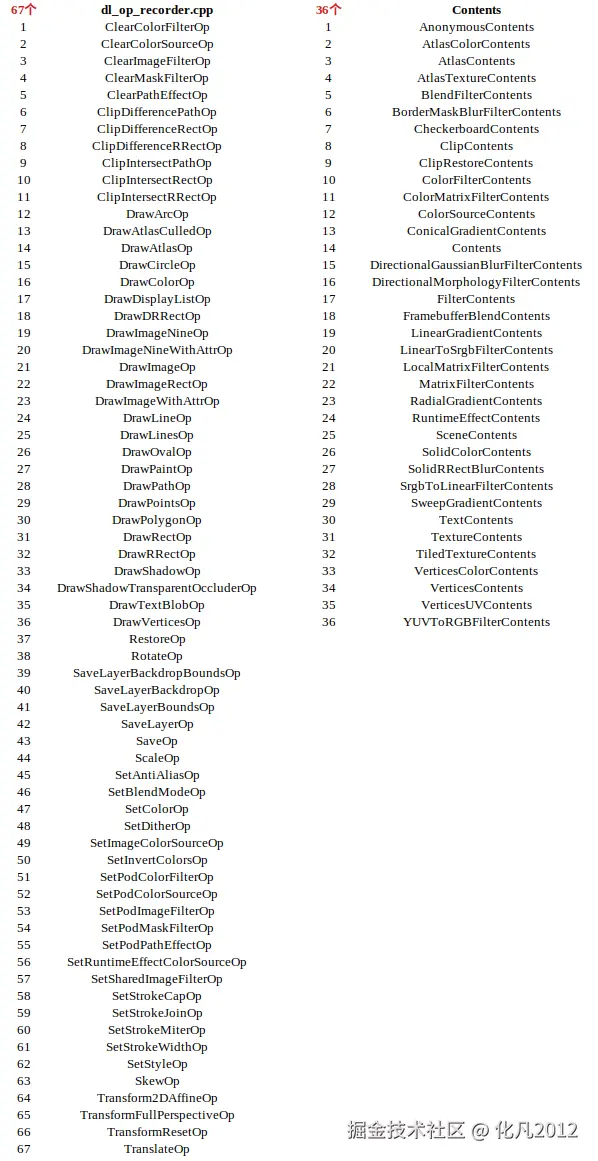

Op和Contents数量
TaskRunner和MessageLoop

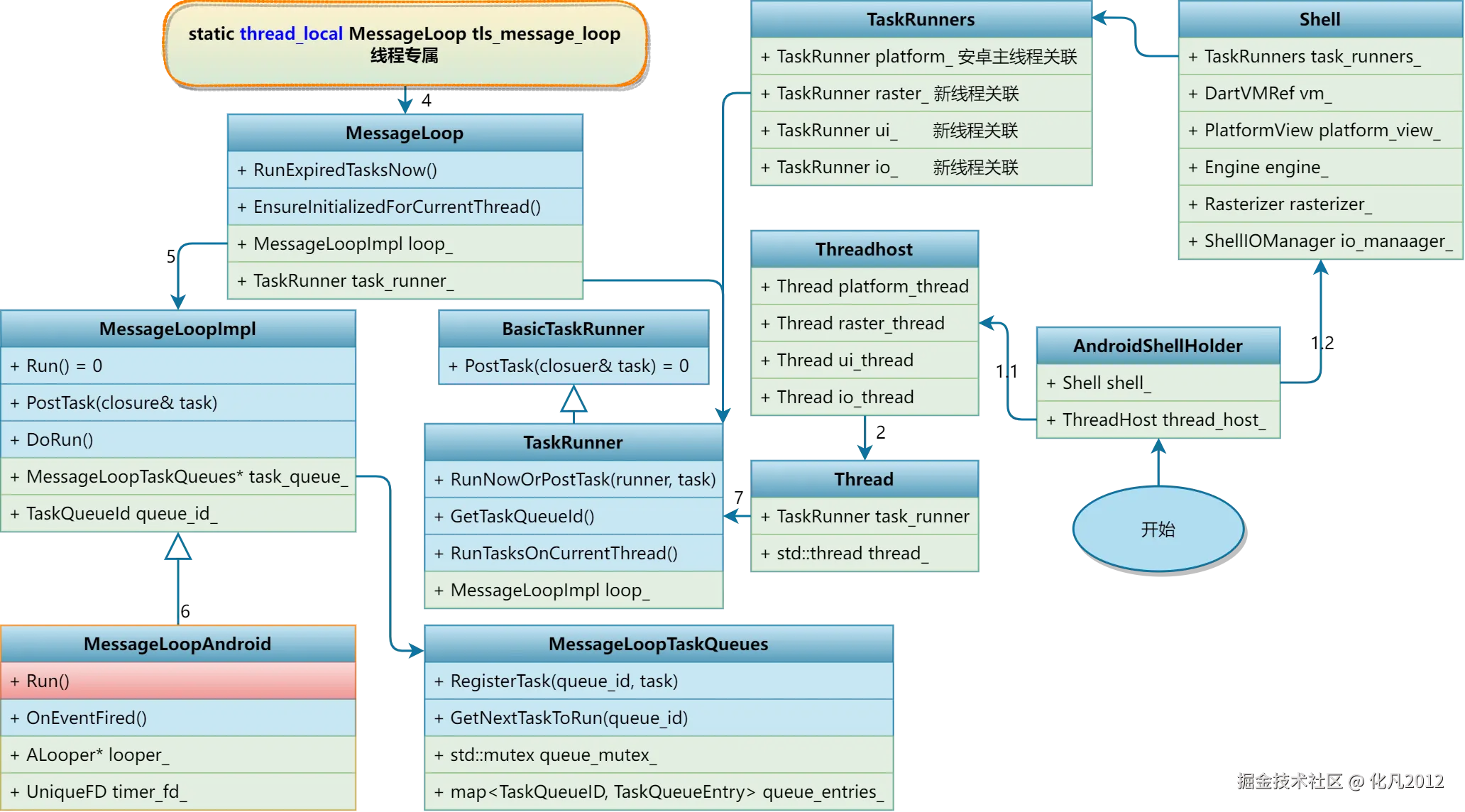

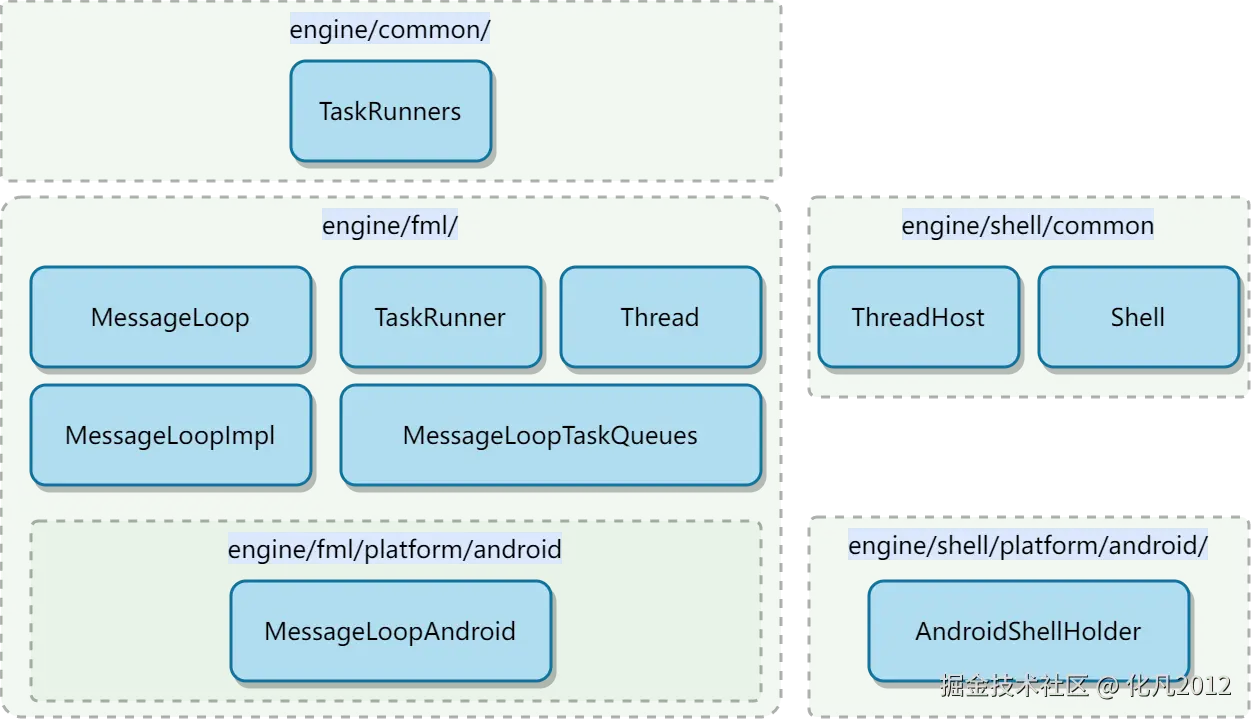

层级关系

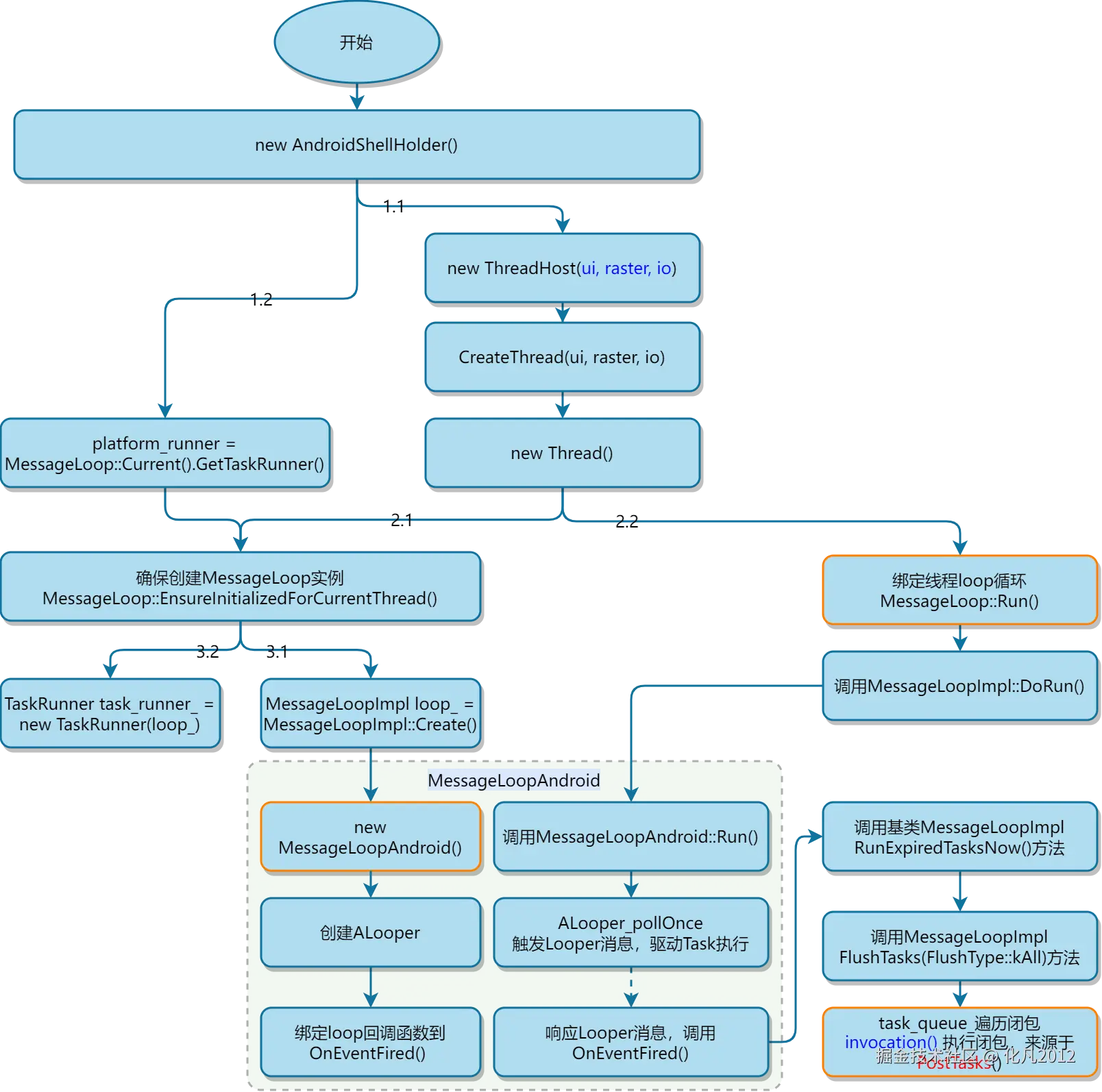

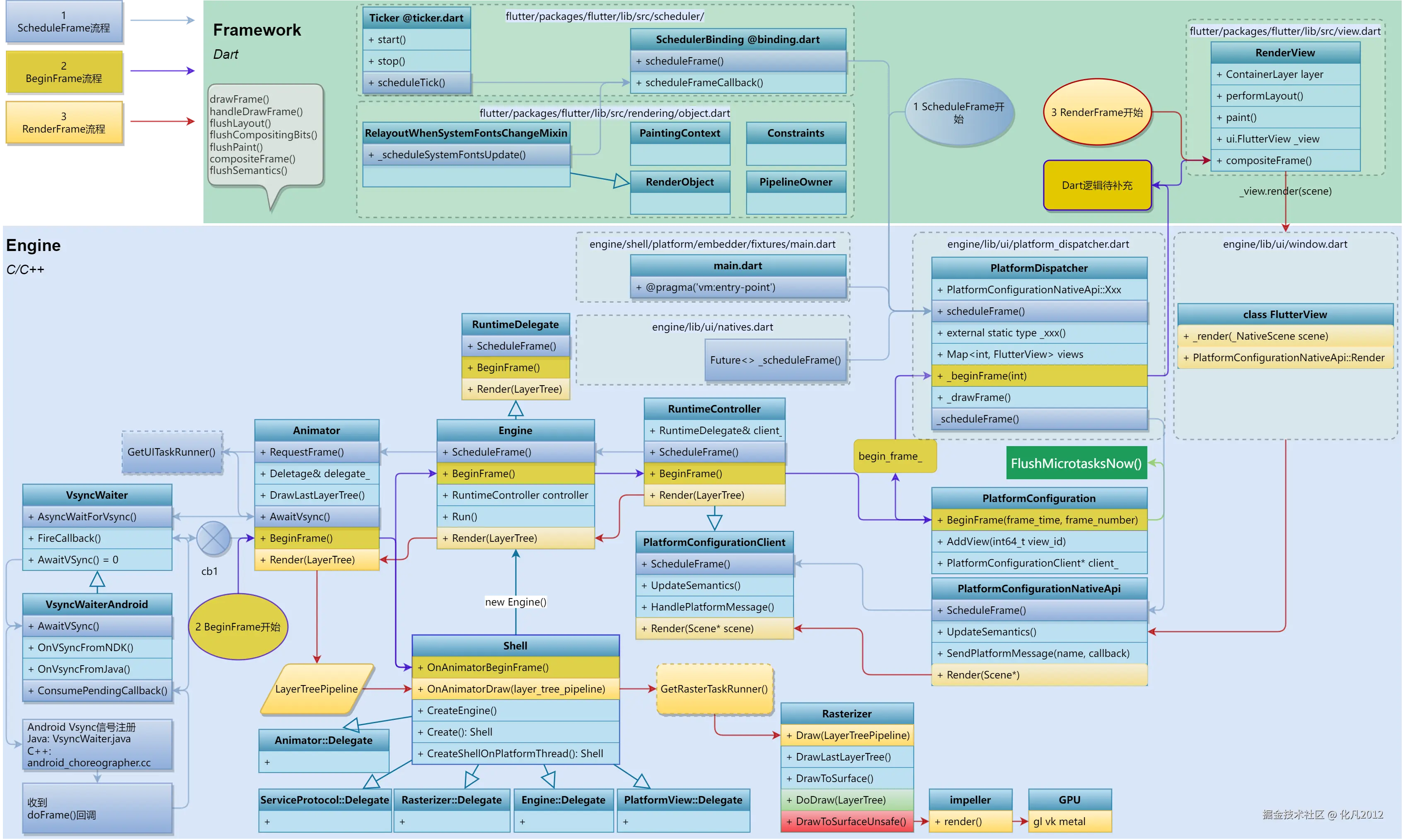

流程图
类和协作

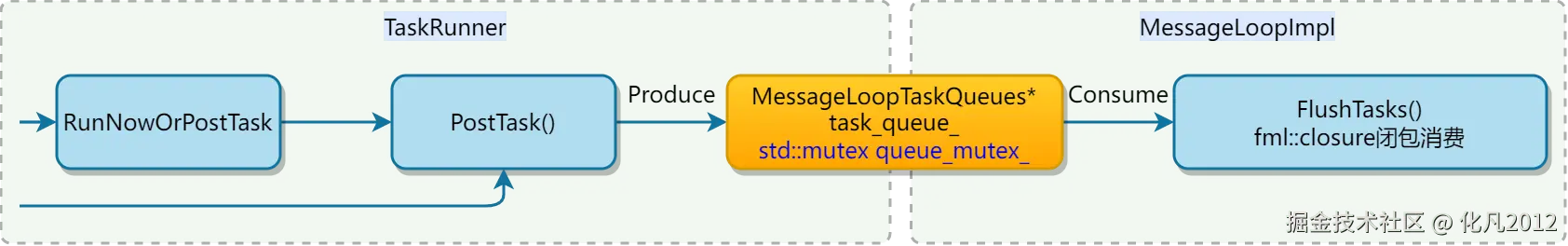

生产者消费者模型
Skia和Impeller分流

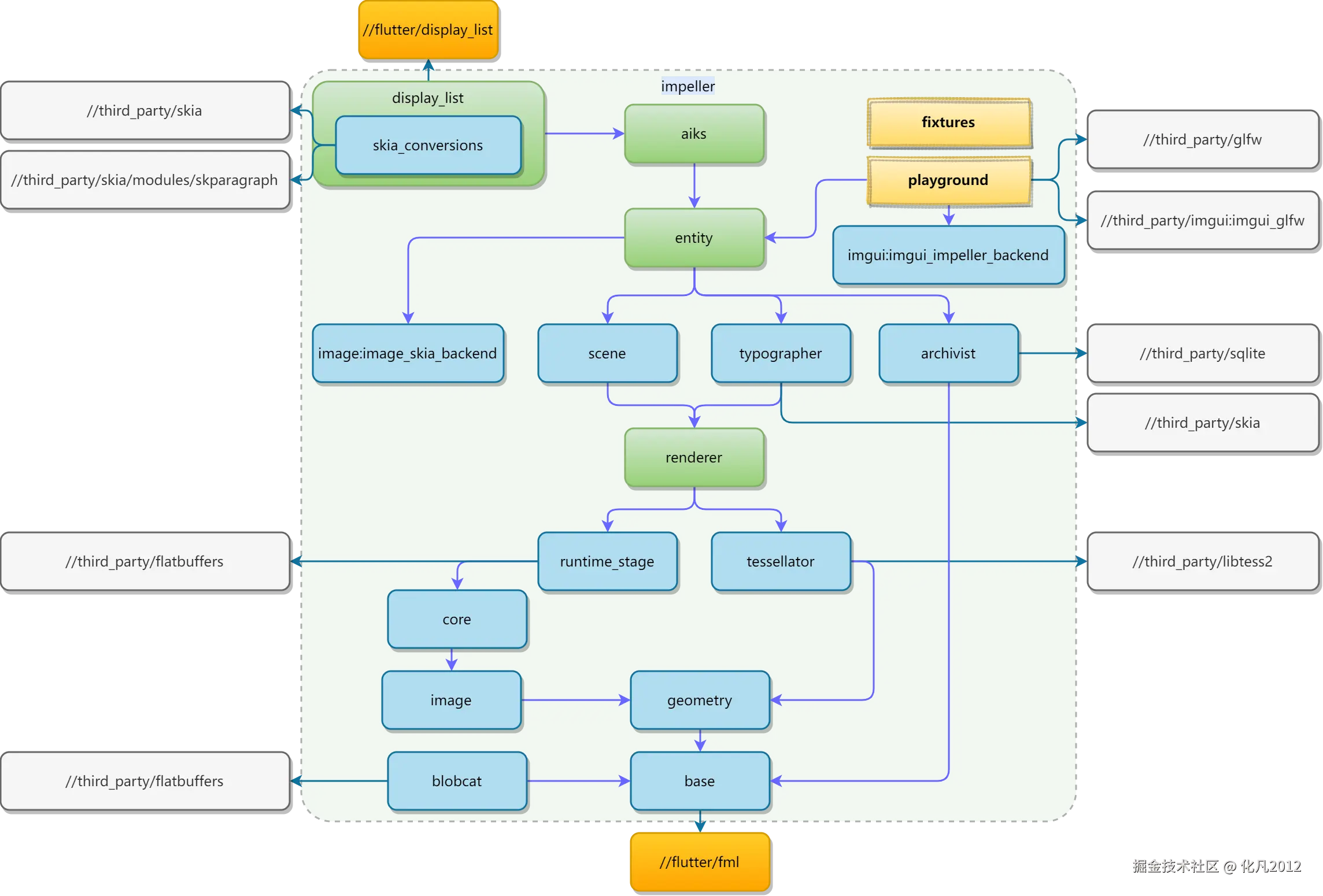

Impeller模块依赖关系
QA
可以私信继续交流~
