通俗易懂的讲解：Android窗口删除全过程

Android童话镇
86 阅读4分钟

我将用"窗口管理局"的比喻，结合源码解析这篇文章的核心内容。整个过程就像关闭一家店铺（删除窗口），需要经过本地清理和中央注销两大阶段：

🏢 第一章：本地清理准备（WindowManagerGlobal阶段）

想象你是一家店铺（窗口）的老板，现在要关店停业：

1. ​​提交关店申请（removeView()）​​

java
Copy
// 代码路径：frameworks/base/core/java/android/view/WindowManagerGlobal.java
public void removeView(View view, boolean immediate) {
    int index = findViewLocked(view, true); // 1. 查找店铺登记号
    removeViewLocked(index, immediate);     // 2. 启动关闭流程
}
  • ​​比喻​​：你到工商局（WindowManagerGlobal）说："我要关闭3号店铺（index=3）"
  • ​​参数​​：immediate决定是否立即关店（紧急停业 vs 正常打烊）

2. ​​停业前准备（removeViewLocked()）​​

java
Copy
private void removeViewLocked(int index, boolean immediate) {
    ViewRootImpl root = mRoots.get(index); // 1. 找到店长（ViewRootImpl）

    // 2. 关闭收银系统（输入法）
    InputMethodManager imm = InputMethodManager.getInstance();
    if (imm != null) {
        imm.windowDismissed(mViews.get(index).getWindowToken());
    }

    // 3. 通知店长处理关店
    boolean deferred = root.die(immediate);
}
  • ​​关键对象​​：ViewRootImpl是窗口的实际管理者（类似店长）
  • ​​输入法处理​​：类似"撤下店铺的扫码枪"，防止关店后键盘残留

3. ​​店长执行关店（ViewRootImpl.die()）​​

java
Copy
// 代码路径：frameworks/base/core/java/android/view/ViewRootImpl.java
boolean die(boolean immediate) {
    // 情况1：立即关店且当前没有顾客（非布局阶段）
    if (immediate && !mIsInTraversal) {
        doDie();       // 直接关店
        return false;  // 无需延迟
    }

    // 情况2：延迟关店（挂打烊牌子）
    mHandler.sendEmptyMessage(MSG_DIE);
    return true; // 标记为延迟处理
}
  • ​​状态检查​​：mIsInTraversal表示是否正在布局/绘制（类似"店铺是否在接待顾客"）
  • ​​延迟机制​​：如果店铺正忙，先挂"打烊中"牌子（发消息），等闲时再关

4. ​​正式关店操作（doDie()）​​

java
Copy
void doDie() {
    checkThread(); // 1. 必须由开店时的同一人操作（线程安全检查）

    synchronized (this) {
        if (mRemoved) return; // 2. 防止重复关店
        mRemoved = true;      // 标记为"已关闭"

        if (mAdded) {
            dispatchDetachedFromWindow(); // 3. 解绑窗口资源
        }

        // 4. 拆除店铺招牌（释放渲染资源）
        if (mAdded && !mFirst) {
            destroyHardwareRenderer();
            mSurface.release();
        }

        // 5. 从工商局名单移除
        WindowManagerGlobal.getInstance().doRemoveView(this);
    }
}
  • ​​线程检查​​：checkThread()确保操作在UI线程（开店关店必须同一人）
  • ​​核心操作​​：dispatchDetachedFromWindow()解绑窗口（下一章详解）

5. 从本地名单移除（doRemoveView()）

java
Copy
void doRemoveView(ViewRootImpl root) {
    synchronized (mLock) {
        int index = mRoots.indexOf(root); // 1. 找店长编号
        if (index >= 0) {
            // 2. 从三大名单清除
            mRoots.remove(index);    // 店长名单
            mParams.remove(index);   // 店铺参数档案
            mViews.remove(index);    // 店铺视图档案
        }
    }
}
  • ​​清理档案​​：窗口管理局本地不再记录该店铺

🏢 第二章：中央注销登记（WMS阶段）

1. ​​申请窗口注销（dispatchDetachedFromWindow()）​​

java
Copy
void dispatchDetachedFromWindow() {
    try {
        // 通过Binder呼叫中央管理局
        mWindowSession.remove(mWindow); // mWindow是窗口的唯一ID
    } catch (RemoteException e) { ... }
}
  • ​​通信桥梁​​：mWindowSession是App与WMS的通信通道（类似工商局专线）

2. ​​管理局接待处理（Session.remove()）​​

java
Copy
// 代码路径：frameworks/base/services/core/java/com/android/server/wm/Session.java
public void remove(IWindow window) {
    mService.removeWindow(this, window); // 转交WMS处理
}
  • ​​中转站​​：Session将请求转给真正的管理局（WMS）

3. ​​查找窗口档案（WMS.removeWindow()）​​

java
Copy
// 代码路径：frameworks/base/services/core/java/com/android/server/wm/WindowManagerService.java
void removeWindow(Session session, IWindow client) {
    synchronized (mWindowMap) {
        // 1. 根据窗口ID查找档案（WindowState）
        WindowState win = windowForClientLocked(session, client, false);
        if (win == null) return;

        // 2. 尝试删除
        win.removeIfPossible();
    }
}
  • ​​关键对象​​：WindowState是WMS中窗口的完整档案（含大小、位置、Surface等）

4. ​​安全检查与延迟删除（removeIfPossible()）​​

java
Copy
// 代码路径：frameworks/base/services/core/java/com/android/server/wm/WindowState.java
private void removeIfPossible(boolean keepVisibleDeadWindow) {
    // 多种情况需延迟删除（返回不执行）：
    // 情况1：窗口正在执行动画 → 等动画播完
    // 情况2：窗口正在处理事件 → 等事件结束
    // 情况3：窗口是Keyguard锁屏 → 等解锁后
    if (shouldDelayRemoval()) return;

    // 满足条件立即删除
    removeImmediately();
}
  • ​​延迟场景​​：类似"店铺关门前要等最后一位顾客离开"

5. ​​正式注销与资源释放（removeImmediately()）​​

java
Copy
@Override
void removeImmediately() {
    if (mRemoved) return; // 防重删
    mRemoved = true;      // 标记已删除

    // 1. 从策略模块移除（如状态栏控制器）
    mPolicy.removeWindowLw(this);

    // 2. 关闭门铃系统（输入通道）
    disposeInputChannel();

    // 3. 拆除玻璃橱窗（释放Surface）
    mWinAnimator.destroySurfaceLocked();

    // 4. 清理营业执照（Session关联）
    mSession.windowRemovedLocked();

    // 5. 解除死亡监控
    mClient.asBinder().unlinkToDeath(mDeathRecipient, 0);

    // 6. 集中清理资源
    mService.postWindowRemoveCleanupLocked(this);
}

  • ​​关键操作​​：

    • ​​disposeInputChannel()​​：关闭输入事件通道（类似拆掉门铃）
    • ​​destroySurfaceLocked()​​：释放Surface（类似拆除玻璃橱窗）
    • ​​windowRemovedLocked()​​：减少Session计数，若计数归零则释放整个Session

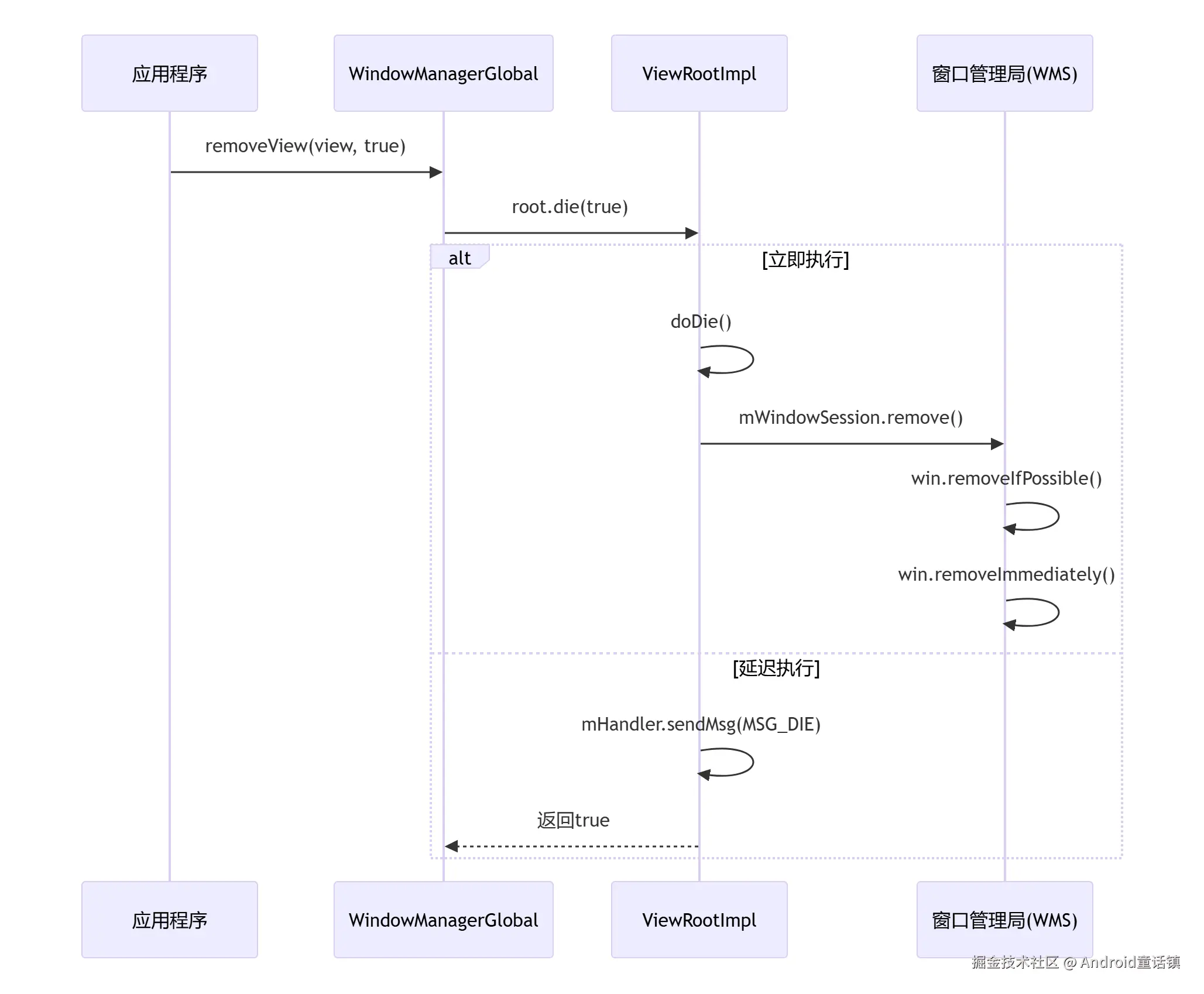

📊 流程全景图


⚠️ 关键注意事项

  1. ​​线程安全​​：

    java
Copy
void checkThread() {
    if (mThread != Thread.currentThread()) {
        throw new CalledFromWrongThreadException("Only the original thread...");
    }
}
    • 必须在创建窗口的线程调用删除（否则抛异常）

  2. ​​延迟删除场景​​：

    • 窗口动画进行中（mWinAnimator.isAnimating()）
    • 窗口正在处理触摸事件（mHandleByInput）
    • 系统关键窗口（如Keyguard）

  3. ​​资源释放顺序​​：


💡 总结：窗口删除四部曲

  1. ​​申请阶段​​：App调用removeView()触发流程
  2. ​​本地清理​​：移除View树、释放本地资源
  3. ​​跨进程通知​​：通过IWindowSession通知WMS
  4. ​​WMS注销​​：安全检查 → 释放Surface → 清理WindowState

通过这个严谨的流程，Android系统确保了：

  • 窗口资源不会泄露（Surface/InputChannel）
  • 删除过程线程安全
  • 系统稳定性（避免误删关键窗口）
  • 用户体验（动画/事件未完成时不突兀关闭）
