概述
最近笔者在学习LCD屏幕的驱动，在了解了LCD屏幕的相关信息后，发现驱动LCD屏幕需要学习8080协议，对这个协议我也是非常的疑惑，在查阅了大量的资料后，对此协议有了一定的了解，下面将带大家了解一下8080协议以及8080协议相关的内容。
什么是8080协议
在介绍8080协议的时候我们将引入MCU接口，那么什么是MCU接口呢？MCU接口标准名称是I80,因为主要针对单片机的领域在使用,因此得名。后在中低端手机大量使用,其主要特点是价格便宜的。MCU-LCD接口的标准术语是Intel提出的8080总线标准，因此在很多文档中用I80来指MCU-LCD屏。由此我们看出8080协议是Intel提出来的一个并行总线协议，一般应用在MCU的LCD上，其总线控制线有5根： RD:写使能 WR:读使能 DC:数据/命令 CS:片选 RESET:复位LCD 由上我们了解到了8080协议相关的控制总线，下面我们来了解一下8080协议的优缺点。
8080协议的优缺点
优点：
- 数据传输速度快：8080协议能够在单位时间内快速并行传输多个数据。
- 控制简单方便：8080 协议无需同步时钟信号，在数据传输时，通过简单的控制信号如片选信号、读写信号等，就能实现数据的读写操作，降低了控制的复杂度
- 硬件资源占用少 ：该协议无需专门的时钟和同步信号线，减少了硬件资源的占用，降低了硬件成本和设计复杂度。
缺点：
- 硬件资源占用相对较多：相比串行通信协议，8080 协议需要多根数据线以及相应的控制线，对于一些资源受限的嵌入式系统或对硬件成本敏感的应用场景，可能需要更多的硬件资源来实现连接和通信。
- 传输距离有限：：由于并行通信中各数据线之间的电磁耦合效应，随着传输距离的增加，信号之间的相互干扰会加剧，导致信号质量下降，因此 8080 协议通常适用于短距离通信，如 CPU 与外部设备的近距离连接。
以上我们介绍了8080协议的优缺点，下面我们将对8080协议有一个更加深入的了解。
8080协议时序图

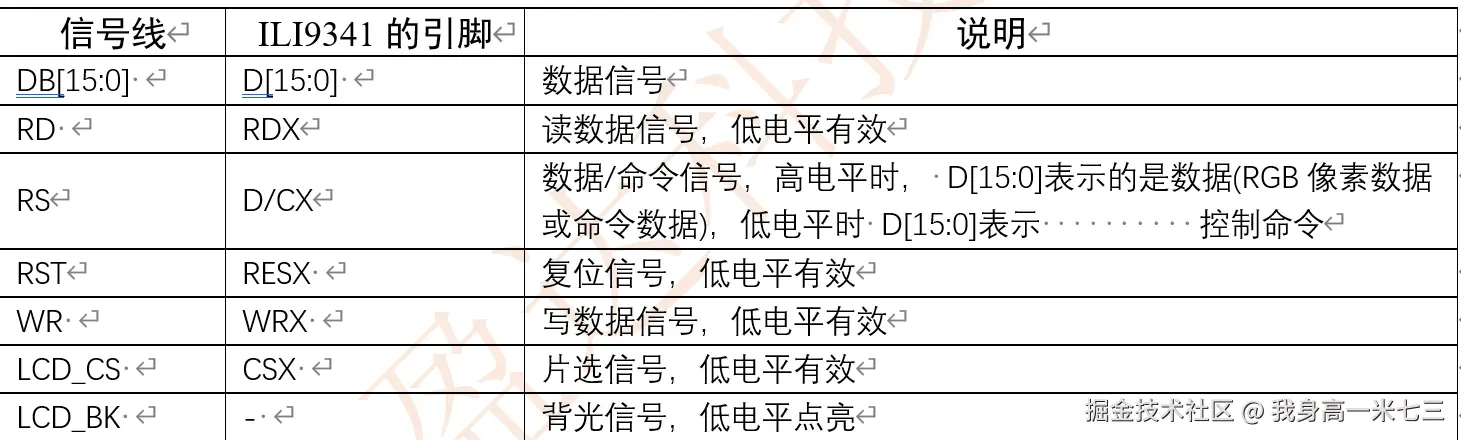

想要了解一个协议，那么该协议工作的时序图一定是必不可少的。在了解该协议的时序图时我们先了解一下各个控制线的功能。其功能如下图所示：
在了解完各个控制线的功能后，我们来看一下相应的时序图。

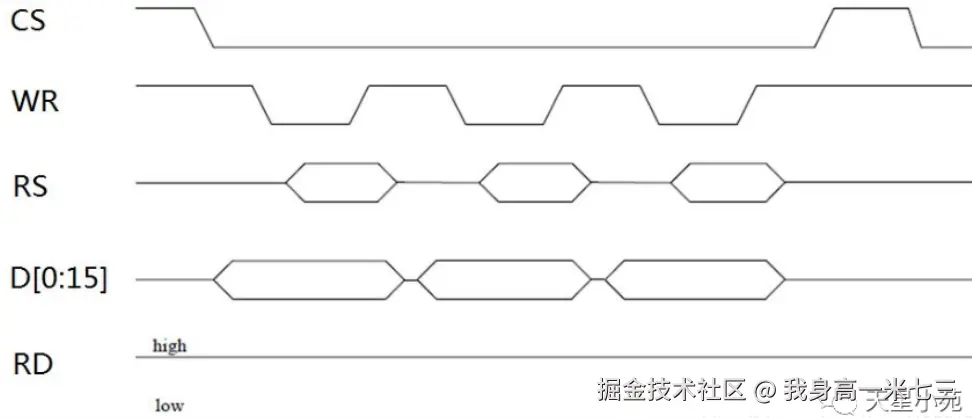

写时序：
单片机通过8080给LCD发送数据：
CS：单片机把该其电平拉低，表示选中LCD屏
RD:单片机把该电平拉高，禁止读。
RS：当RS为高电平的时候表示写数据，RS为低电平的时候表示写命令
WR：当WR为低电平的时候，告诉LCD我要写数据，当其从低电平变为高电平的一瞬间将数据写入。

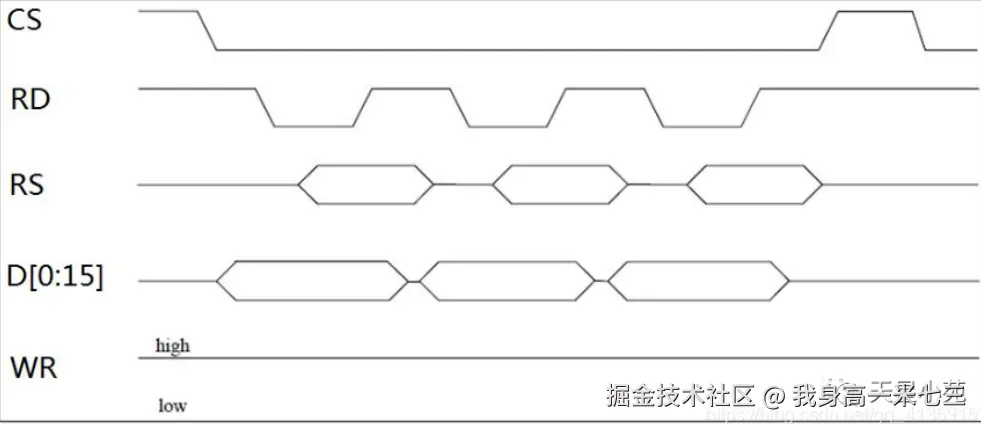

单片机通过8080协议读取LCD屏的数据：
CS：单片机把该电平拉低，表示选中。
WR：单片机把该电平拉高，禁止读。
RS：当RS为高电平的时候表示单片机要读LCD数据寄存器的数据，RS为低电平的时候表示单片机要读LCD指令寄存器的数据。
RD：当RD为低电平的时候，告诉我LCD要读数据，当其从低电平变为高电平的一瞬间将数据读入。
