1. 概述

Redis是一个开源的内存数据结构存储系统，可以用作数据库、缓存和消息中间件。本文档将详细介绍Redis的整体架构设计，帮助开发者更好地理解Redis的内部工作原理。

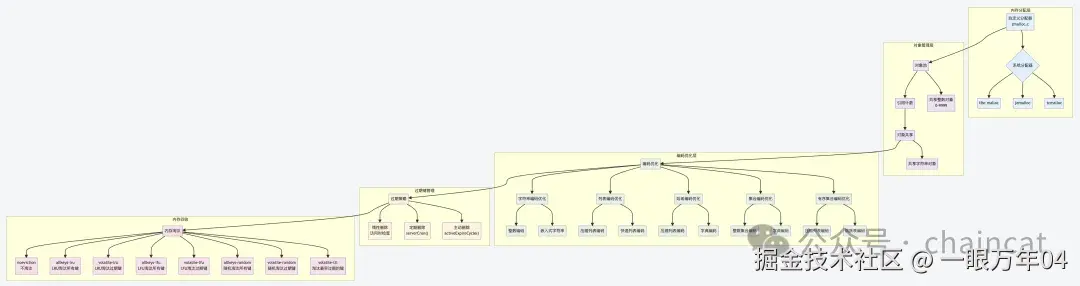

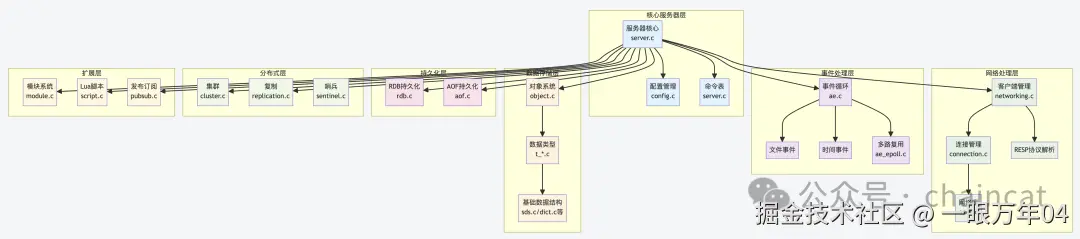

2. 核心架构组件

Redis的架构可以分为以下几个主要部分：


2.1 核心服务器

核心服务器是Redis的中枢，负责协调各个组件的工作。主要包括：

  • 服务器核心(server.c/server.h) ：管理服务器状态、处理命令、管理客户端连接、执行定期任务等
  • 配置管理(config.c) ：加载和管理Redis的配置选项
  • 命令表(server.c中的commandTable) ：存储所有Redis命令及其实现函数的映射关系

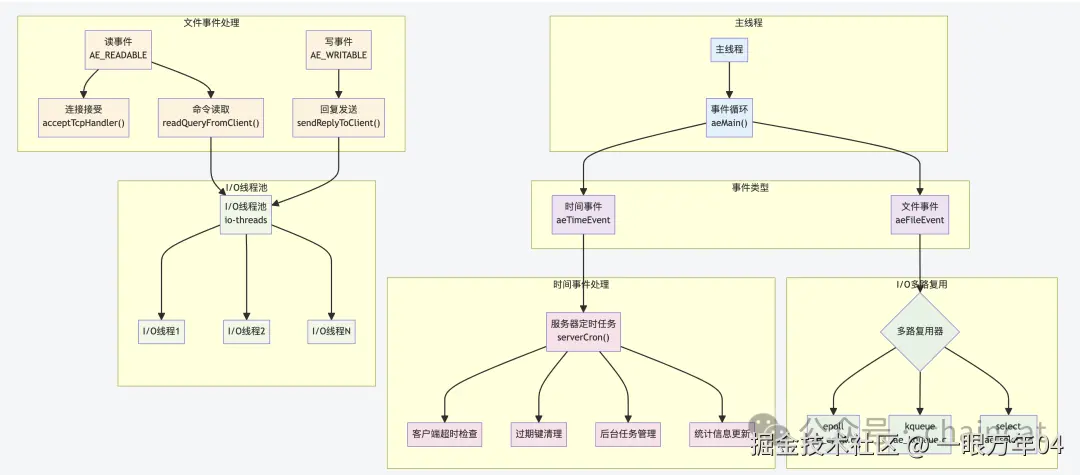

2.2 事件处理系统

Redis采用事件驱动模型，通过高效的事件处理机制来处理客户端请求和定时任务：

  • 事件循环(ae.c) ：Redis的核心事件处理循环，负责调度和分发各种事件
  • 文件事件：处理客户端连接、命令请求等I/O事件
  • 时间事件：处理定时任务，如过期键清理、统计信息更新等
  • 多路复用API：支持多种I/O多路复用技术(epoll、kqueue、select等)，根据平台自动选择最优方案

2.3 网络处理

负责处理客户端连接和网络通信：

  • 网络库(anet.c) ：封装了底层网络操作，提供简单易用的API
  • 连接管理(connection.c) ：管理客户端连接的创建、维护和关闭
  • 客户端管理(networking.c) ：处理客户端状态、命令解析和回复生成
  • 协议解析(networking.c) ：解析RESP(Redis序列化协议)格式的命令

2.4 基础数据结构

Redis实现了多种高效的数据结构，作为其各种功能的基础：


  • 动态字符串(sds.c) ：高效的字符串处理库，支持动态扩容
  • 双端链表(adlist.c) ：双向链表实现，用于列表类型和内部数据结构
  • 字典(dict.c) ：哈希表实现，支持渐进式rehash，是Redis的核心数据结构
  • 跳跃表(t_zset.c中的zskiplist) ：用于有序集合的实现
  • 整数集合(intset.c) ：紧凑的整数集合实现
  • 压缩列表(ziplist.c) ：内存高效的双向链表实现

2.5 Redis数据类型

Redis支持多种数据类型，每种类型都有特定的实现和命令：

  • 对象系统(object.c) ：统一的对象管理系统，处理引用计数和内存回收
  • 字符串(t_string.c) ：实现字符串类型及其命令
  • 列表(t_list.c) ：实现列表类型及其命令
  • 哈希(t_hash.c) ：实现哈希类型及其命令
  • 集合(t_set.c) ：实现集合类型及其命令
  • 有序集合(t_zset.c) ：实现有序集合类型及其命令
  • 流(t_stream.c) ：实现流类型及其命令

2.6 持久化

Redis提供多种持久化机制，确保数据在重启后不丢失：

  • RDB持久化(rdb.c) ：通过快照将数据保存到磁盘
  • AOF持久化(aof.c) ：记录所有修改数据的命令
  • 混合持久化：结合RDB和AOF的优点，提供更高效的持久化方案

2.7 集群

Redis集群提供了分布式数据存储和高可用性：

  • 集群管理(cluster.c) ：处理集群配置、状态维护和命令路由
  • 节点管理：管理集群中的节点信息和状态
  • 槽位管理：处理数据分片和槽位分配
  • 消息处理：处理节点间通信和消息传递

2.8 复制

Redis支持主从复制，实现数据备份和读写分离：

  • 主从复制(replication.c) ：实现主节点到从节点的数据同步
  • 复制缓冲区：用于部分重同步，减少全量同步的次数

2.9 哨兵

Redis哨兵提供高可用性解决方案：

  • 哨兵核心(sentinel.c) ：监控Redis实例，处理故障检测和转移
  • 实例监控：监控主从节点的状态
  • 故障转移：在主节点故障时自动选举新的主节点

2.10 模块系统

Redis模块系统允许开发者扩展Redis功能：

  • 模块API(module.c) ：提供模块加载和管理的接口
  • 命令注册：允许模块注册自定义命令
  • 数据类型：支持模块定义新的数据类型

2.11 其他组件

Redis还包含多个辅助组件：

  • 事务(multi.c) ：提供ACID特性的事务支持
  • 发布订阅(pubsub.c) ：实现消息发布和订阅功能
  • Lua脚本(script.c) ：支持服务端Lua脚本执行
  • 慢查询日志(slowlog.c) ：记录执行时间较长的命令
  • 内存管理(zmalloc.c) ：自定义内存分配器，提高内存使用效率

3. 数据流程

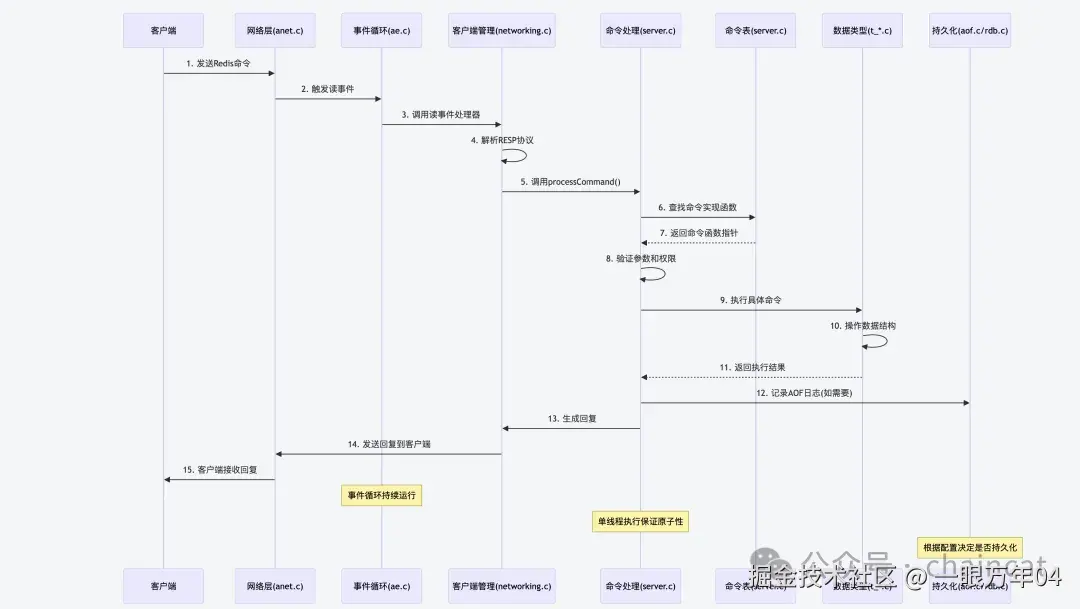

3.1 命令执行流程


详细流程说明：

  1. 客户端发送命令到服务器 - 通过TCP连接发送RESP格式的命令
  2. 服务器接收并解析命令 - 网络层接收数据，事件循环分发到相应处理器
  3. 查找命令表，获取命令实现函数 - 在全局命令表中查找对应的处理函数
  4. 执行命令，操作相应的数据结构 - 调用具体的命令实现函数
  5. 生成回复并发送给客户端 - 格式化结果为RESP协议并发送
  6. 根据需要进行持久化操作 - 写入AOF日志或触发RDB快照

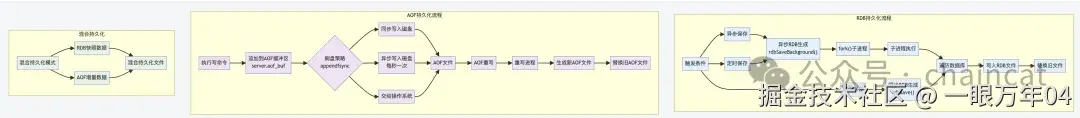

3.2 数据持久化流程


RDB持久化详细说明：

  1. 触发条件满足(如save配置、SAVE/BGSAVE命令) - 在server.c的serverCron()中检查
  2. 创建子进程(BGSAVE)或在当前进程(SAVE)中执行 - 调用rdb.c中的相应函数
  3. 遍历数据库中的键值对，生成RDB文件 - 序列化所有数据到二进制格式
  4. 完成后替换旧的RDB文件 - 原子性地替换文件

AOF持久化详细说明：

  1. 执行修改数据的命令 - 在server.c的call()函数中处理
  2. 将命令追加到AOF缓冲区 - 存储在server.aof_buf中
  3. 根据appendfsync策略将缓冲区数据写入磁盘 - 在aof.c中实现不同策略
  4. 当AOF文件过大时，触发AOF重写 - 通过rewriteAppendOnlyFileBackground()实现

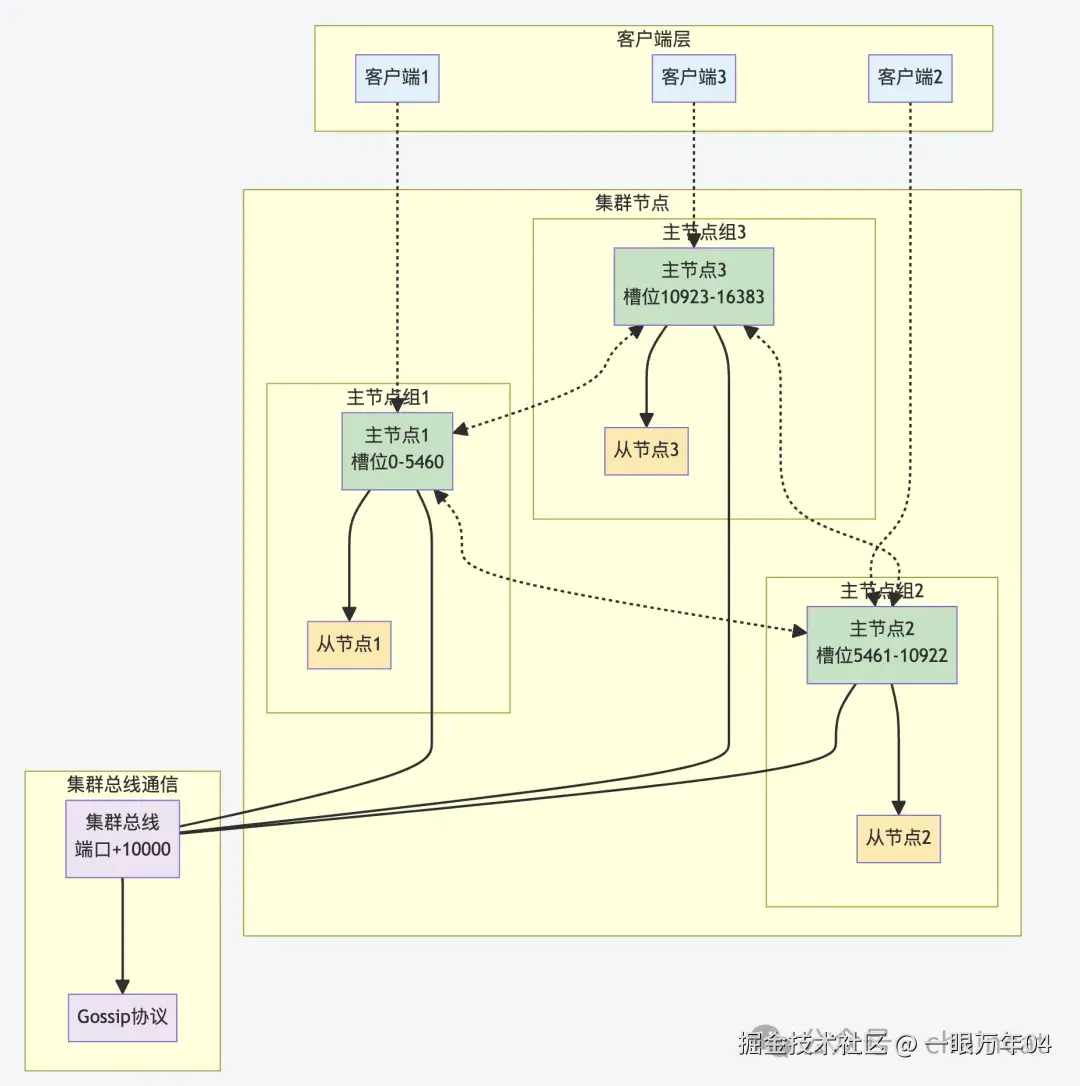

3.3 集群操作流程



请求路由详细说明：

  1. 客户端发送命令到任意节点 - 客户端可以连接集群中的任何节点
  2. 节点计算命令涉及的键所在的槽位 - 使用CRC16算法：CRC16(key) % 16384
  3. 如果槽位由当前节点负责，则执行命令 - 在cluster.c的clusterRedirectClient()中判断
  4. 否则，返回MOVED错误，指引客户端重定向到正确的节点 - 返回目标节点的IP和端口

集群通信详细说明：

  1. 节点间通过Gossip协议交换信息 - 在cluster.c中实现
  2. 每个节点定期向其他节点发送PING消息 - 包含节点状态、槽位分配等信息
  3. 接收到PING的节点回复PONG消息 - 确认收到并返回自己的状态信息
  4. 通过这些消息交换集群状态信息 - 实现最终一致性的集群状态同步

4. 关键技术

4.1 内存管理

Redis作为内存数据库，高效的内存管理至关重要：


  • 自定义内存分配器，减少内存碎片 - zmalloc.c封装系统分配器，提供统一接口
  • 对象共享机制，减少内存使用 - 小整数和常用字符串使用共享对象
  • 多种数据结构编码方式，根据数据特点选择最节省内存的编码 - 如压缩列表、整数集合等
  • 惰性删除和定期删除相结合的过期键处理策略 - 在expire.c中实现多种过期策略

4.2 高性能I/O

Redis的高性能得益于其高效的I/O处理：


  • 基于事件驱动的非阻塞I/O模型 - 使用ae.c实现的事件循环
  • 多路复用技术，高效处理大量并发连接 - 根据平台选择最优的多路复用API
  • 单线程处理命令，避免了锁和线程切换开销 - 主线程串行处理所有命令
  • I/O线程池处理耗时的I/O操作 - Redis 6.0引入的多线程I/O优化

4.3 数据结构优化

Redis针对不同场景优化了多种数据结构：

  • 压缩列表和整数集合等紧凑数据结构，减少内存使用
  • 跳跃表实现的有序集合，提供高效的范围查询
  • 渐进式rehash的字典实现，避免大字典rehash时的性能抖动

5. 总结

Redis通过精心设计的架构和高效的实现，提供了卓越的性能和丰富的功能。其模块化的设计使得各个组件可以独立工作，同时又能协同配合，形成一个完整的系统。理解Redis的架构设计，有助于更好地使用Redis，并在必要时进行定制和扩展。

Redis的成功不仅在于其性能，还在于其简洁而强大的设计理念。通过专注于做好一件事——高性能的内存数据结构存储，Redis在众多数据库和缓存系统中脱颖而出，成为现代应用架构中不可或缺的组件。
