Kafka 网络层架构深度解析

概述

Apache Kafka 的网络层是其高性能的核心基础，采用了基于 Java NIO 的事件驱动架构，实现了高并发、低延迟的网络通信。本文将结合源码深入分析 Kafka 网络层的设计原理、实现细节和性能优化技术。

整体架构

Kafka 网络层采用分层设计，主要包含以下几个层次：

┌─────────────────────────────────────────────────────────────┐
│                    客户端层                                    │
│           Producer / Consumer / Admin                      │
└─────────────────────────────────────────────────────────────┘
                              │
┌─────────────────────────────────────────────────────────────┐
│                  网络层 (SocketServer)                       │
│  ┌─────────────────┐    ┌─────────────────────────────────┐  │
│  │  Acceptor 线程   │    │      Processor 线程池           │  │
│  │  - 接受连接      │    │  - 网络 I/O 处理               │  │
│  │  - 连接分发      │    │  - 请求解析                    │  │
│  └─────────────────┘    └─────────────────────────────────┘  │
└─────────────────────────────────────────────────────────────┘
                              │
┌─────────────────────────────────────────────────────────────┐
│                请求通道层 (RequestChannel)                    │
│  ┌─────────────┐  ┌─────────────┐  ┌─────────────────────┐  │
│  │ Request     │  │ Callback    │  │   Processors        │  │
│  │ Queue       │  │ Queue       │  │   Map               │  │
│  └─────────────┘  └─────────────┘  └─────────────────────┘  │
└─────────────────────────────────────────────────────────────┘
                              │
┌─────────────────────────────────────────────────────────────┐
│                  业务处理层                                   │
│  ┌─────────────────┐    ┌─────────────────────────────────┐  │
│  │ Handler 线程池   │    │         KafkaApis              │  │
│  │ - 请求处理       │    │  - API 路由                    │  │
│  │ - 响应生成       │    │  - 业务逻辑                    │  │
│  └─────────────────┘    └─────────────────────────────────┘  │
└─────────────────────────────────────────────────────────────┘

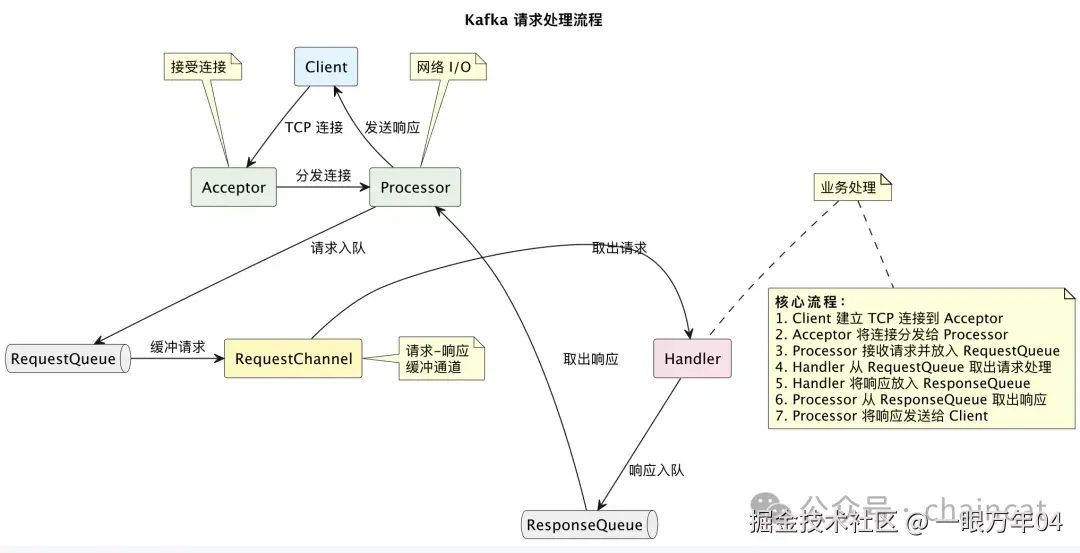

工作流程

核心组件详解

1. SocketServer - 网络服务器

SocketServer 是 Kafka 网络层的核心组件，位于 core/src/main/scala/kafka/network/SocketServer.scala，采用 Reactor 模式实现高并发网络处理。

1.1 核心架构

class SocketServer(
  val config: KafkaConfig,
  val metrics: Metrics,
  val time: Time,
  // ... 其他参数
) extends Logging with KafkaMetricsGroup {

  // 数据平面的请求通道
  val dataPlaneRequestChannel = new RequestChannel(maxQueuedRequests, time, apiVersionManager.newRequestMetrics)

  // 连接配额管理
  val connectionQuotas = new ConnectionQuotas(config, time, metrics)

  // Acceptor 映射
  private[network] val dataPlaneAcceptors = new ConcurrentHashMap[Endpoint, DataPlaneAcceptor]()
}

源码位置: SocketServer.scala:72-102

1.2 Acceptor 线程

Acceptor 负责接受新的客户端连接，每个监听器对应一个 Acceptor 线程：

override def run(): Unit = {
  serverChannel.register(nioSelector, SelectionKey.OP_ACCEPT)
  try {
    while (shouldRun.get()) {
      try {
        acceptNewConnections()      // 接受新连接
        closeThrottledConnections() // 关闭被限流的连接
      }
      catch {
        case e: ControlThrowable => throw e
        case e: Throwable => error("Error occurred", e)
      }
    }
  } finally {
    closeAll()
  }
}

源码位置: SocketServer.scala:604-623

关键特性:

• 每个监听器一个 Acceptor 线程
• 支持动态配置调整 (reconfigure() 方法)
• 连接分发到 Processor 线程池

1.3 Processor 线程池

Processor 线程负责具体的网络 I/O 操作：

override def run(): Unit = {
  try {
    while (shouldRun.get()) {
      try {
        configureNewConnections()    // 配置新连接
        processNewResponses()        // 处理新响应
        poll()                       // 轮询 I/O 事件
        processCompletedReceives()   // 处理完成的接收
        processCompletedSends()      // 处理完成的发送
        processDisconnected()        // 处理断开连接
        closeExcessConnections()     // 关闭多余连接
      } catch {
        // 异常处理...
      }
    }
  } finally {
    closeAll()
  }
}

源码位置: SocketServer.scala:919-946

核心功能:

• 网络 I/O 事件处理
• 请求解析和入队
• 响应发送
• 连接生命周期管理

2. RequestChannel - 请求通道

RequestChannel 是网络层和业务层之间的桥梁，实现异步请求-响应处理。

2.1 核心数据结构

class RequestChannel(val queueSize: Int,
                     time: Time,
                     val metrics: RequestChannelMetrics) {

  // 请求队列：存储待处理的请求
  private val requestQueue = new ArrayBlockingQueue[BaseRequest](queueSize)

  // 处理器映射：管理所有的 Processor 实例
  private val processors = new ConcurrentHashMap[Int, Processor]()

  // 回调队列：存储需要回调处理的请求
  private val callbackQueue = new ArrayBlockingQueue[BaseRequest](queueSize)
}

源码位置: RequestChannel.scala:342-353

2.2 请求处理流程

请求接收机制:

def receiveRequest(timeout: Long): RequestChannel.BaseRequest = {
  val callbackRequest = callbackQueue.poll()  // 优先处理回调请求
  if (callbackRequest != null)
    callbackRequest
  else {
    val request = requestQueue.poll(timeout, TimeUnit.MILLISECONDS)
    request match {
      case WakeupRequest => callbackQueue.poll()  // 唤醒请求用于处理回调
      case _ => request
    }
  }
}

源码位置: RequestChannel.scala:460-475

响应路由机制:

private[network] def sendResponse(response: RequestChannel.Response): Unit = {
  val processor = processors.get(response.processor)
  if (processor != null) {
    processor.enqueueResponse(response)  // 将响应放入对应处理器的队列
  }
}

源码位置: RequestChannel.scala:416-454

3. Selector - NIO 选择器

Selector 是客户端网络层的核心，位于 clients/src/main/java/org/apache/kafka/common/network/Selector.java。

3.1 核心字段

public class Selector implements Selectable, AutoCloseable {
    // 底层 NIO Selector
    private final java.nio.channels.Selector nioSelector;

    // 活跃连接映射：连接ID -> KafkaChannel
    private final Map<String, KafkaChannel> channels;

    // 已完成发送的请求列表
    private final List<NetworkSend> completedSends;

    // 已完成接收的响应映射
    private final LinkedHashMap<String, NetworkReceive> completedReceives;

    // 有缓冲数据待读取的 SelectionKey 集合
    private Set<SelectionKey> keysWithBufferedRead;
}

源码位置: Selector.java:105-116

3.2 核心 poll() 方法

@Override
public void poll(long timeout) throws IOException {
    boolean madeReadProgressLastCall = madeReadProgressLastPoll;
    clear();  // 清理上次 poll 的结果

    boolean dataInBuffers = !keysWithBufferedRead.isEmpty();

    // 如果有立即连接或缓冲数据，设置超时为 0（非阻塞）
    if (!immediatelyConnectedKeys.isEmpty() || (madeReadProgressLastCall && dataInBuffers))
        timeout = 0;

    // 内存压力恢复处理
    if (!memoryPool.isOutOfMemory() && outOfMemory) {
        for (KafkaChannel channel : channels.values()) {
            if (channel.isInMutableState() && !explicitlyMutedChannels.contains(channel)) {
                channel.maybeUnmute();  // 取消静音
            }
        }
        outOfMemory = false;
    }

    // 执行 NIO select 操作
    int numReadyKeys = select(timeout);

    if (numReadyKeys > 0 || !immediatelyConnectedKeys.isEmpty() || dataInBuffers) {
        Set<SelectionKey> readyKeys = this.nioSelector.selectedKeys();

        // 处理有缓冲数据的通道
        if (dataInBuffers) {
            pollSelectionKeys(keysWithBufferedRead, false, endSelect);
        }

        // 处理底层 socket 有数据的通道
        pollSelectionKeys(readyKeys, false, endSelect);

        // 处理立即连接成功的通道
        pollSelectionKeys(immediatelyConnectedKeys, true, endSelect);
    }
}

源码位置: Selector.java:444-505

4. KafkaChannel - 连接通道

KafkaChannel 封装了单个网络连接的所有操作：

4.1 核心字段

public class KafkaChannel implements AutoCloseable {
    private final String id;                    // 连接唯一标识
    private final TransportLayer transportLayer; // 传输层（明文/SSL）
    private final Authenticator authenticator;   // 认证器（SASL/SSL）
    private final MemoryPool memoryPool;        // 内存池

    private NetworkReceive receive;             // 当前接收的数据
    private NetworkSend send;                   // 当前发送的数据
    private ChannelState state;                 // 连接状态
    private ChannelMuteState muteState;         // 静音状态
}

源码位置: KafkaChannel.java:138-151

4.2 数据读写实现

读取数据:

public long read() throws IOException {
    if (receive == null) {
        receive = new NetworkReceive(maxReceiveSize, id, memoryPool);
    }

    long bytesReceived = receive(this.receive);

    // 内存压力处理：如果知道需要的内存大小但无法分配，则静音通道
    if (this.receive.requiredMemoryAmountKnown() && !this.receive.memoryAllocated() && isInMutableState()) {
        mute();  // 静音通道，等待内存可用
    }
    return bytesReceived;
}

源码位置: KafkaChannel.java:407-419

写入数据:

public long write() throws IOException {
    if (send == null)
        return 0;

    midWrite = true;
    return send.writeTo(transportLayer);  // 委托给传输层写入
}

源码位置: KafkaChannel.java:435-441

协议和数据格式

Kafka 网络协议

Kafka 使用自定义的二进制协议，格式为：4字节长度 + N字节内容

public long readFrom(ScatteringByteChannel channel) throws IOException {
    int read = 0;

    // 1. 首先读取4字节的大小信息
    if (size.hasRemaining()) {
        int bytesRead = channel.read(size);
        if (!size.hasRemaining()) {
            size.rewind();
            int receiveSize = size.getInt();  // 解析消息大小
            requestedBufferSize = receiveSize;
        }
    }

    // 2. 尝试分配缓冲区
    if (buffer == null && requestedBufferSize != -1) {
        buffer = memoryPool.tryAllocate(requestedBufferSize);
    }

    // 3. 读取消息内容
    if (buffer != null) {
        int bytesRead = channel.read(buffer);
        read += bytesRead;
    }

    return read;
}

源码位置: NetworkReceive.java:82-115

性能优化技术

1. 内存管理

• 内存池: 使用 MemoryPool 统一管理网络缓冲区，减少 GC 压力
• 零拷贝: 使用 ByteBuffer 和 NIO 实现零拷贝传输
• 背压机制: 内存不足时自动静音通道，避免 OOM

2. 并发优化

• 事件驱动: 基于 NIO Selector 的事件驱动模型
• 线程分离: 网络 I/O 和业务逻辑完全分离
• 无锁设计: 使用 ConcurrentHashMap 和 AtomicInteger

3. 连接管理

• 连接复用: 长连接复用，减少连接建立开销
• 空闲清理: 自动清理超时的空闲连接
• 优雅关闭: 支持处理完待处理请求后关闭

4. SSL/TLS 支持

• 分层设计: TransportLayer 抽象支持明文和加密传输
• 缓冲优化: SSL 解密产生的额外数据特殊处理
• 重认证: 支持 TLS 1.3 的重认证机制

监控和指标

Kafka 网络层提供了丰富的监控指标：

连接指标

• 连接创建/关闭速率
• 活跃连接数
• 连接状态分布

I/O 指标

• 字节发送/接收速率
• 请求/响应处理延迟
• 队列大小和饱和度

性能指标

• select 时间
• I/O 时间
• 认证成功/失败次数

配置参数

参数	默认值	说明
queued.max.requests	500	请求队列最大大小
num.network.threads	3	Processor 线程数
socket.request.max.bytes	100MB	单个请求最大字节数
max.connections.per.ip	Int.MAX_VALUE	每个IP最大连接数
connections.max.idle.ms	600000	连接最大空闲时间

总结

Kafka 网络层的设计体现了现代高性能网络编程的最佳实践：

1. 事件驱动架构: 基于 NIO Selector 实现高并发处理
2. 分层设计: 网络层、传输层和业务层清晰分离
3. 异步处理: 网络 I/O 和业务逻辑完全解耦
4. 内存安全: 完善的内存管理和背压机制
5. 可观测性: 丰富的监控指标和性能追踪
6. 可扩展性: 支持动态配置和多协议

这种架构使得 Kafka 能够在保持高吞吐量的同时，提供稳定可靠的网络服务，是分布式系统网络层设计的优秀范例。

实战案例分析

请求处理完整流程

让我们通过一个完整的 Producer 发送消息的例子来理解网络层的工作流程：

1. Producer 发起连接
   ├── Selector.connect() 创建 SocketChannel
   ├── 注册 OP_CONNECT 事件到 NIO Selector
   └── 返回连接 Future

2. 连接建立
   ├── Acceptor 接收连接 (SocketServer.scala:625-695)
   ├── 分发到 Processor 线程
   └── Processor 配置新连接 (SocketServer.scala:1185-1207)

3. 发送请求
   ├── Producer 调用 Selector.send()
   ├── KafkaChannel.setSend() 设置待发送数据
   └── 注册 OP_WRITE 事件

4. 网络 I/O 处理
   ├── Processor.poll() 轮询事件
   ├── processCompletedReceives() 处理接收
   ├── 创建 Request 对象
   └── RequestChannel.sendRequest() 入队

5. 业务处理
   ├── Handler 从 RequestChannel 取出请求
   ├── KafkaApis.handle() 路由到具体处理方法
   ├── 执行业务逻辑（写入日志等）
   └── 构建响应

6. 响应发送
   ├── RequestChannel.sendResponse() 响应路由
   ├── Processor.processNewResponses() 处理响应
   └── KafkaChannel.write() 发送响应

性能调优实践

1. 线程池配置

# 网络线程数 = CPU 核数，处理网络 I/O
num.network.threads=8

# I/O 线程数 = CPU 核数 * 2，处理业务逻辑
num.io.threads=16

# 请求队列大小，根据业务负载调整
queued.max.requests=500

2. 内存配置

# 单个请求最大大小
socket.request.max.bytes=104857600

# Socket 缓冲区大小
socket.send.buffer.bytes=102400
socket.receive.buffer.bytes=102400

3. 连接管理

# 连接最大空闲时间
connections.max.idle.ms=600000

# 每个 IP 最大连接数
max.connections.per.ip=2147483647

# 每个 IP 每秒最大连接数
max.connections.per.ip.overrides=

故障排查指南

1. 连接问题

症状: 客户端连接超时或频繁断开

排查步骤:

# 检查网络连接
netstat -an | grep :9092

# 检查 Kafka 日志
tail -f logs/server.log | grep -i "connection"

# 检查连接指标
kafka-run-class.sh kafka.tools.JmxTool \
  --object-name kafka.server:type=socket-server-metrics,listener=PLAINTEXT \
  --attributes connection-count

常见原因:

• 网络配置问题
• 连接数超限
• 认证失败

2. 性能问题

症状: 请求延迟高，吞吐量低

排查步骤:

# 检查队列大小
kafka-run-class.sh kafka.tools.JmxTool \
  --object-name kafka.network:type=RequestChannel,name=RequestQueueSize

# 检查处理时间
kafka-run-class.sh kafka.tools.JmxTool \
  --object-name kafka.network:type=RequestMetrics,name=TotalTimeMs,request=Produce

优化建议:

• 增加网络线程数
• 调整队列大小
• 优化 GC 配置

3. 内存问题

症状: OutOfMemoryError 或频繁 GC

排查步骤:

# 检查内存使用
jstat -gc <kafka-pid>

# 检查内存池状态
kafka-run-class.sh kafka.tools.JmxTool \
  --object-name kafka.server:type=socket-server-metrics \
  --attributes memory-pool-available,memory-pool-used

扩展阅读

相关源码文件

1. 核心网络组件:

   • core/src/main/scala/kafka/network/SocketServer.scala
   • core/src/main/scala/kafka/network/RequestChannel.scala
   • clients/src/main/java/org/apache/kafka/common/network/Selector.java

2. 传输层实现:

   • clients/src/main/java/org/apache/kafka/common/network/PlaintextTransportLayer.java
   • clients/src/main/java/org/apache/kafka/common/network/SslTransportLayer.java

3. 认证和安全:

   • clients/src/main/java/org/apache/kafka/common/network/SaslChannelBuilder.java
   • clients/src/main/java/org/apache/kafka/common/network/SslChannelBuilder.java

设计模式应用

1. Reactor 模式: SocketServer 的核心架构
2. 生产者-消费者模式: RequestChannel 的队列机制
3. 策略模式: ChannelBuilder 的多种实现
4. 装饰器模式: TransportLayer 的分层设计

性能基准测试

使用 Kafka 自带的性能测试工具：

# 生产者性能测试
kafka-producer-perf-test.sh \
  --topic test-topic \
  --num-records 1000000 \
  --record-size 1024 \
  --throughput 10000 \
  --producer-props bootstrap.servers=localhost:9092

# 消费者性能测试
kafka-consumer-perf-test.sh \
  --topic test-topic \
  --messages 1000000 \
  --bootstrap-server localhost:9092

这种深入的理解有助于在生产环境中更好地配置、监控和优化 Kafka 集群的网络性能。
