初步了解 SurfaceFlinger：Android图形系统的核心引擎

一、SurfaceFlinger是什么？

想象一家动画电影制片厂：

• 多个制作团队（App）各自绘制动画片段（Surface）
• SurfaceFlinger就是总导演：
  1️⃣ 收集所有团队的素材
  2️⃣ 按正确顺序/位置叠加画面
  3️⃣ 在精确时间点投放到影院屏幕

💡 本质：Android的图形合成器（Compositor），系统级服务（C++实现）

---

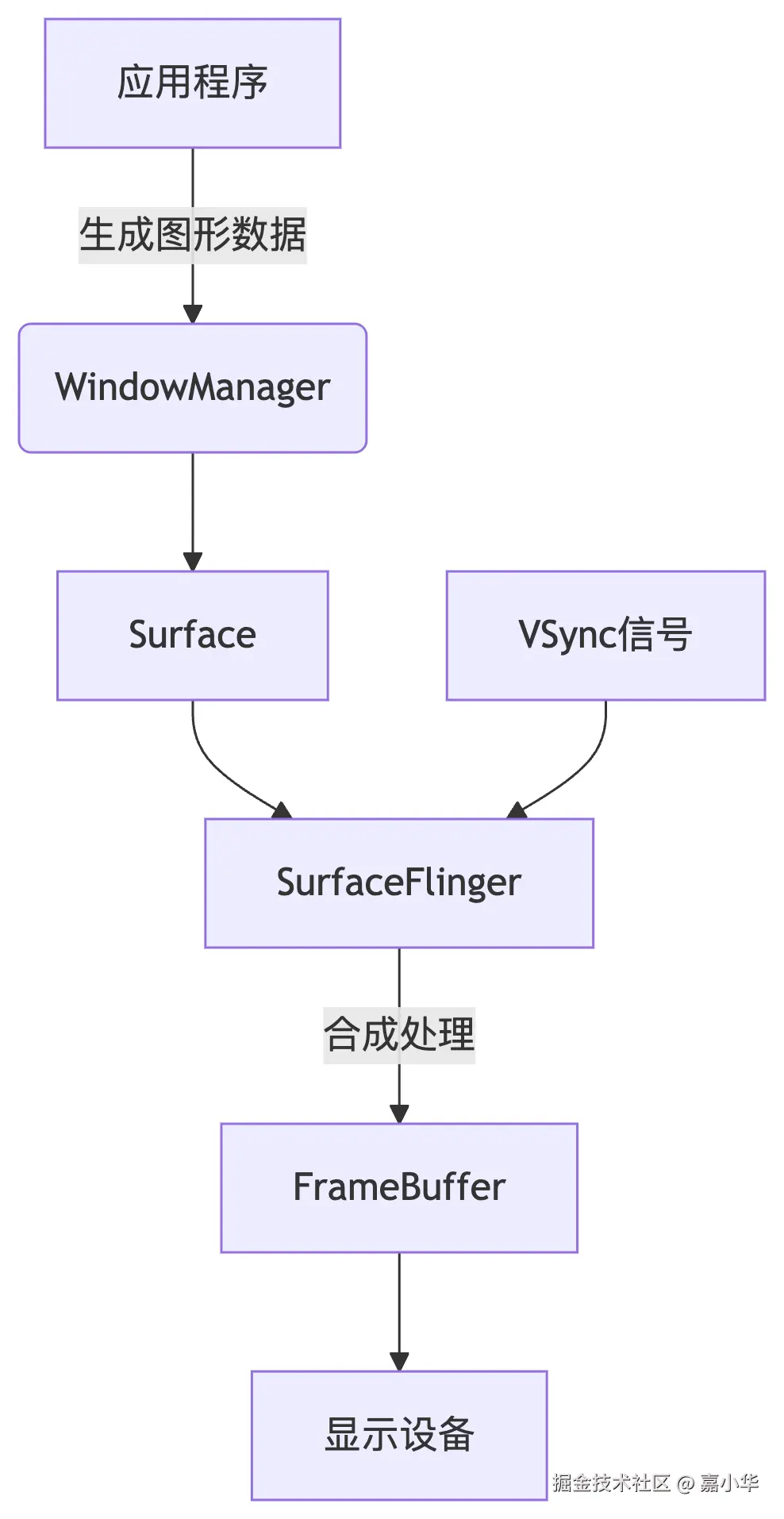

二、核心工作原理图解

工作流程：

1. 数据准备：App通过Surface绘制内容
2. 提交数据：将绘制完成的缓冲区加入队列
3. VSync唤醒：硬件发出垂直同步信号
4. 图层合成：按Z-order混合所有Surface
5. 送显输出：最终帧写入显示设备缓冲区

---

三、关键机制详解

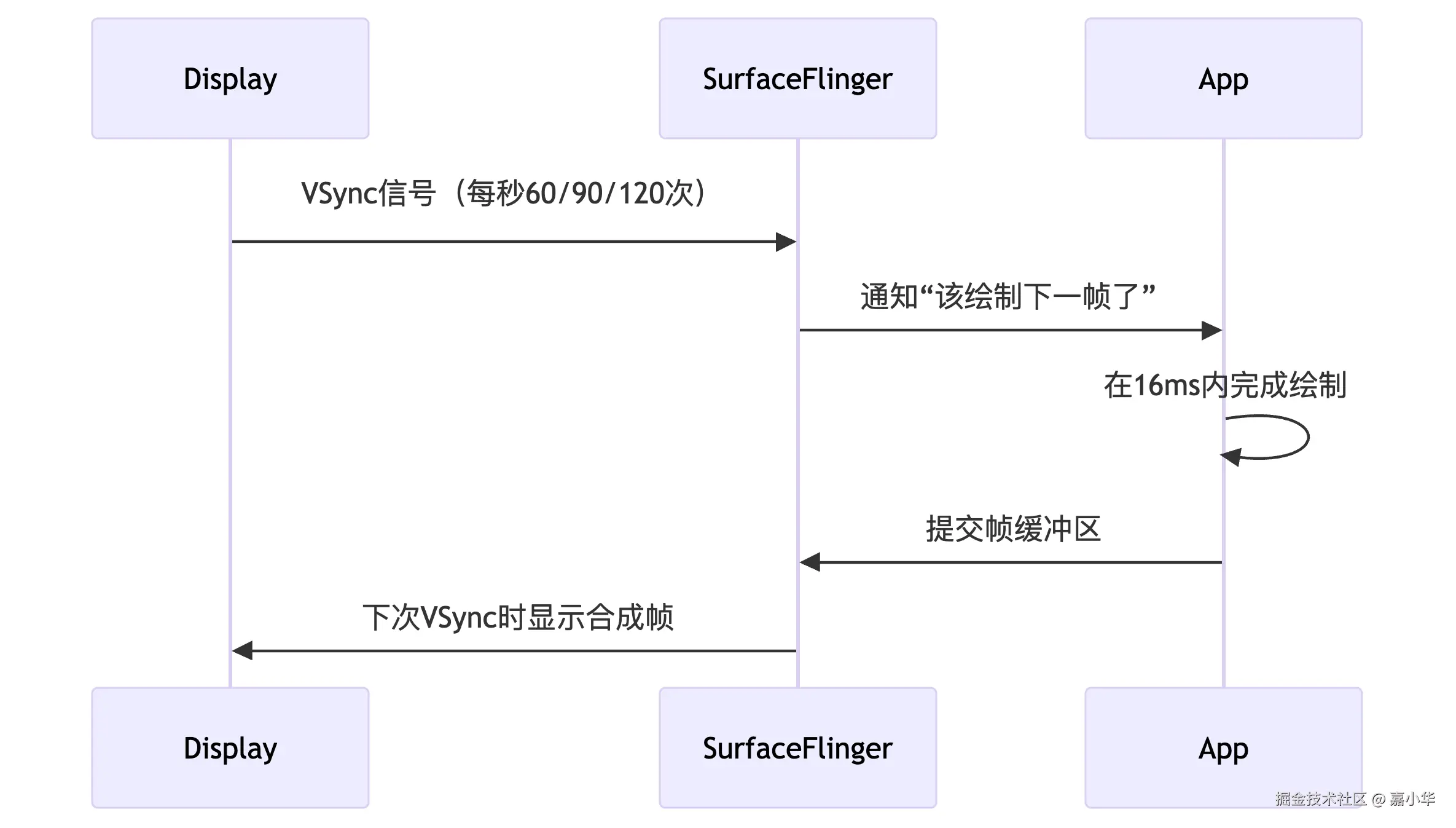

1. VSync驱动机制

• 避免画面撕裂：严格按屏幕刷新节奏工作
• 三重缓冲：解决帧延迟问题（后文详解）

2. 图层合成技术

// 伪代码：合成核心逻辑
void composeSurfaces() {
    // 1. 收集所有待合成Surface
    List<Layer> layers = getLayersByZOrder();

    // 2. 为每个图层准备变换矩阵
    for (Layer layer : layers) {
        applyTransform(layer); // 旋转/缩放/透明度
    }

    // 3. 使用GPU硬件加速合成
    hwComposer.beginFrame();
    for (Layer layer : layers) {
        hwComposer.drawLayer(layer); // 硬件合成
    }
    hwComposer.endFrame();

    // 4. 提交到显示缓冲区
    postFrameToDisplay();
}

合成方式对比：

类型	实现方式	性能	适用场景
客户端合成	App自行合成多层内容	低	简单UI
硬件合成 (HWC)	GPU直接混合图层	极高	主流设备默认方式
混合合成	CPU+GPU协作	中	特殊效果

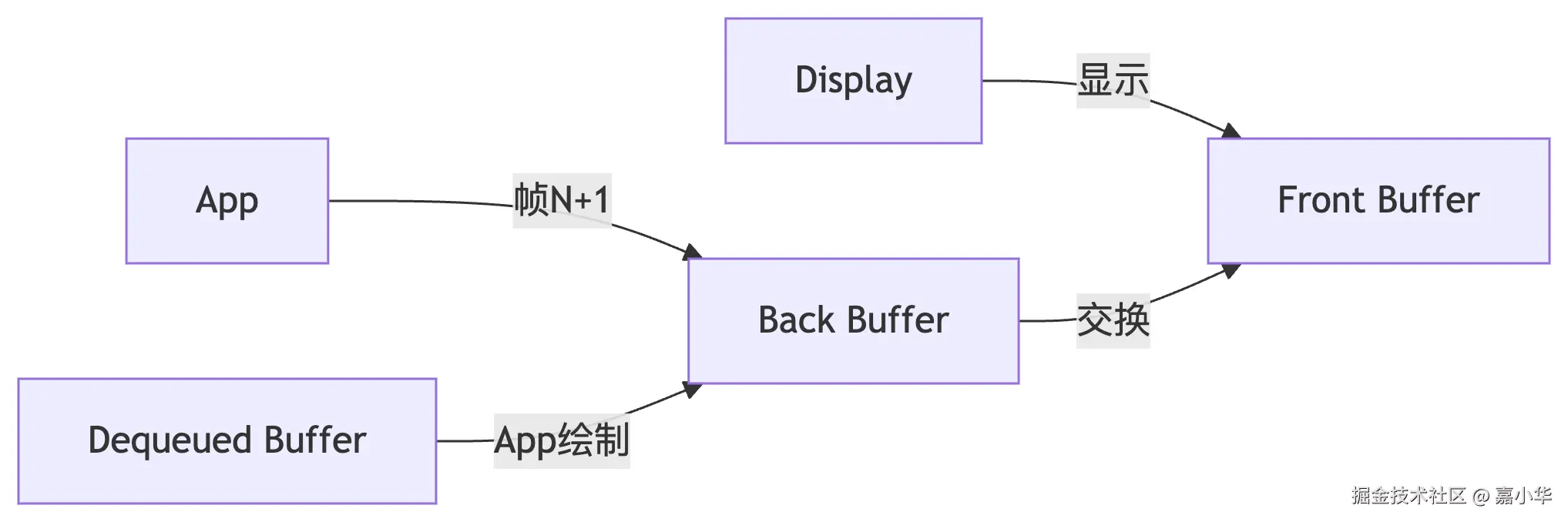

3. 缓冲区管理（三重缓冲）

• Front Buffer：当前显示的内容
• Back Buffer：已合成待显示的下一帧
• Dequeued Buffer：App正在绘制的缓冲区
• 优势：避免App等待VSync造成的卡顿

---

四、源码级执行流程

以Android 13源码为例：

1. VSync信号处理

// SurfaceFlinger.cpp
void SurfaceFlinger::onVsyncReceived() {
    // 1. 调度合成任务
    mScheduler->scheduleFrame();

    // 2. 唤醒App渲染线程
    for (auto app : mActiveApps) {
        app->onVsync();
    }
}

2. 合成主循环

void SurfaceFlinger::composite() {
    // 1. 构建图层树
    buildLayerStacks();

    // 2. 准备硬件合成器
    HWComposer& hwc = getHwComposer();
    hwc.prepare();

    // 3. 执行合成
    for (size_t i=0; i<hwc.getNumLayers(); i++) {
        const auto& layer = hwc.getLayer(i);
        if (layer.compositionType == HWC2::Composition::Device) {
            hwc.setLayerBuffer(layer, layer.buffer); // GPU合成
        }
    }

    // 4. 提交结果
    hwc.commit();

    // 5. 交换缓冲区
    mDisplayDevice->swapBuffers();
}

3. 缓冲区生命周期

// BufferQueue.cpp
status_t BufferQueueProducer::queueBuffer(int slot) {
    // 1. App通知缓冲区就绪
    mCore->queueBuffer(slot);

    // 2. 唤醒SurfaceFlinger
    mConsumer->onFrameAvailable();

    // 3. 加入待合成队列
    SurfaceFlinger::getInstance().signalLayerUpdate();
}

---

五、开发者如何与SurfaceFlinger交互

1. 应用层（Java/Kotlin）

// 表面视图使用
surfaceView.setZOrderOnTop(true); // 调整图层层级

// 纹理视图
textureView.setSurfaceTextureListener(new SurfaceTextureListener() {
    @Override
    public void onSurfaceTextureAvailable(SurfaceTexture surface, int w, int h) {
        // 获取Surface与SurfaceFlinger交互
        Surface s = new Surface(surface);
    }
});

2. 底层控制（系统级）

# 1. 禁用VSync（调试用）
adb shell service call SurfaceFlinger 1008 i32 0

# 2. 帧率监控
adb shell dumpsys SurfaceFlinger --latency

六、SurfaceFlinger与视频渲染

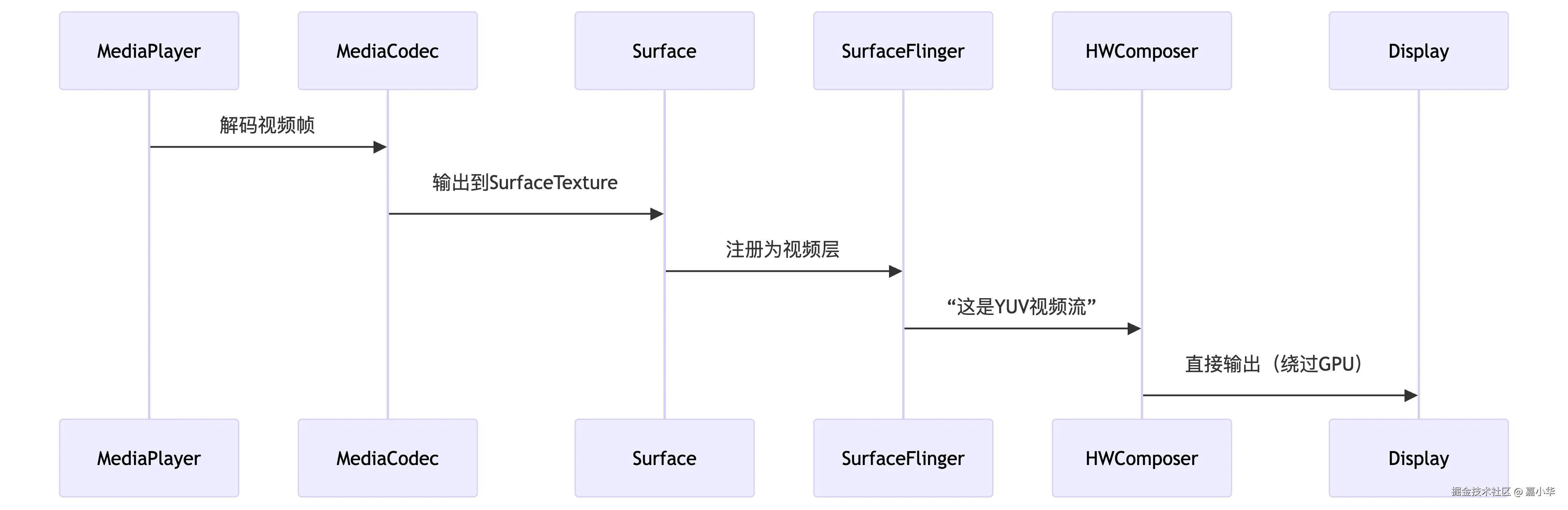

视频播放的特殊流程：

优化关键：

1. 零拷贝机制：视频数据直通显示设备
2. 专用硬件通道：Overlay Compositor
3. 色彩空间转换：YUV→RGB硬件加速

---

总结：SurfaceFlinger核心价值

1. 中枢调度：协调App绘制与屏幕刷新
2. 资源管理：高效管理图形缓冲区
3. 硬件加速：最大化利用GPU/显示芯片
4. 体验保障：确保60fps流畅渲染

🚀 设计哲学：
“将正确的像素，在正确的时间，放到正确的位置”

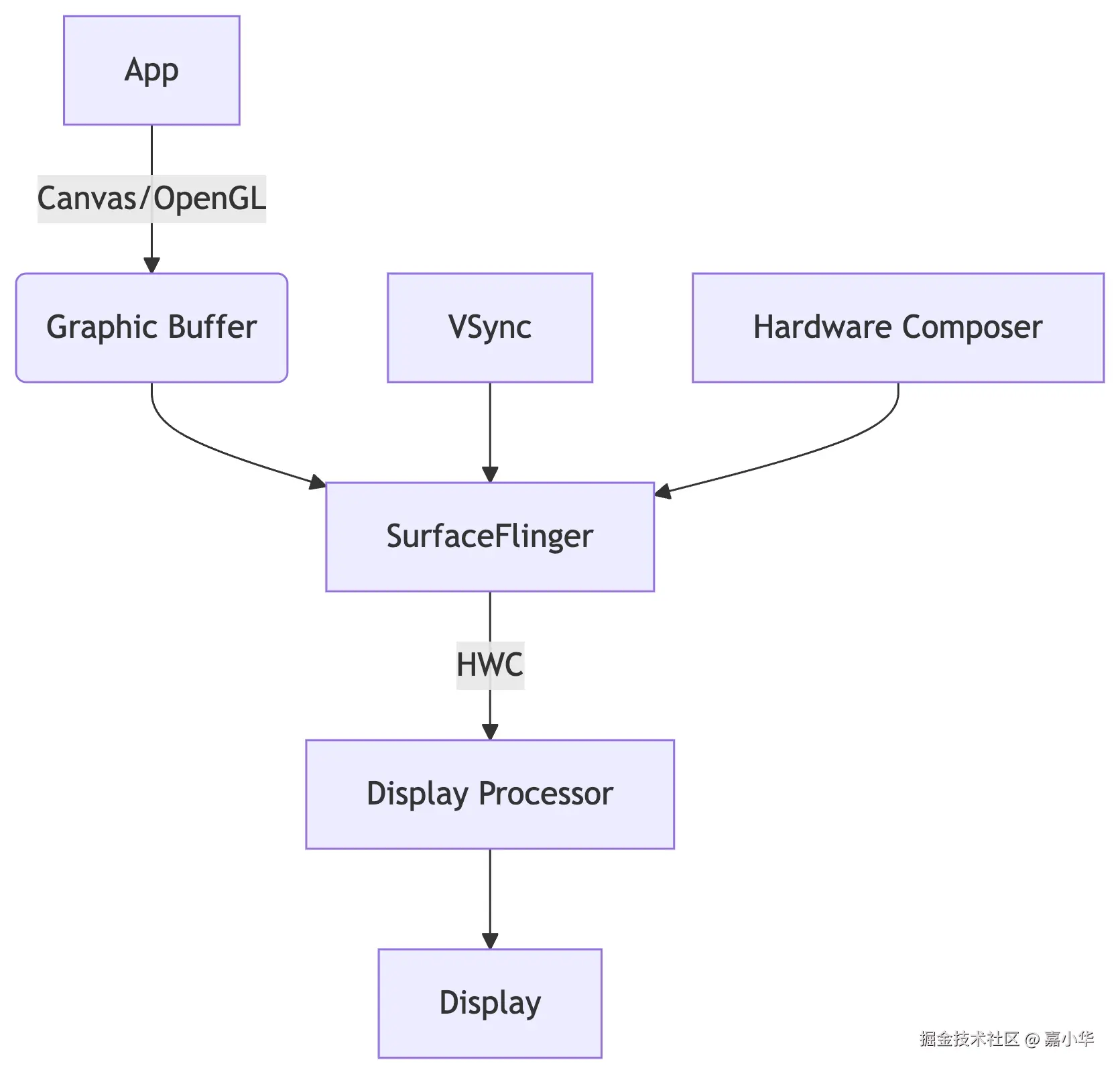

附：图形系统全貌
