在多个线程间安全共享图像数据并避免冲突，互斥锁(Mutex)和队列(Queue)都是有效的同步机制
1. 互斥锁方案：共享最新帧
适用场景：只需要处理最新帧（如实时预览）
#include <mutex>
#include <opencv2/opencv.hpp>
std::mutex frame_mutex;
cv::Mat current_frame; // 共享图像
// 采集线程（生产者）
void capture_thread() {
cv::VideoCapture cap(0);
while (true) {
cv::Mat frame;
cap >> frame;
{
std::lock_guard<std::mutex> lock(frame_mutex);
current_frame = frame.clone(); // 受保护更新
}
}
}
// 处理线程（消费者）
void process_thread() {
while (true) {
cv::Mat frame_to_process;
{
std::lock_guard<std::mutex> lock(frame_mutex);
if (!current_frame.empty()) {
frame_to_process = current_frame.clone();
}
}
if (!frame_to_process.empty()) {
// 安全处理图像
detect_faces(frame_to_process);
}
}
}
关键要点：
- 使用
lock_guard实现 RAII 式锁管理 - 锁范围尽量小（只保护数据访问）
- 在锁内进行图像复制（避免返回引用）
- 检查空帧避免无效处理
优点：
- 内存效率高（只存一帧）
- 总能获取最新图像
- 实现简单直接
缺点：
- 处理线程可能重复处理同一帧
- 锁竞争可能导致延迟
- 死锁风险（如果嵌套加锁）
2. 队列方案：缓冲多帧
适用场景：需要处理每一帧（如视频分析）
#include <queue>
#include <mutex>
#include <condition_variable>
#include <opencv2/opencv.hpp>
const int MAX_QUEUE_SIZE = 10;
struct ThreadSafeQueue {
std::queue<cv::Mat> frames;
std::mutex mtx;
std::condition_variable cond;
void push(cv::Mat frame) {
std::unique_lock<std::mutex> lock(mtx);
// 队列满时等待空间
cond.wait(lock, [&]{ return frames.size() < MAX_QUEUE_SIZE; });
frames.push(std::move(frame)); // 移动语义减少拷贝
lock.unlock();
cond.notify_one(); // 通知消费者
}
cv::Mat pop() {
std::unique_lock<std::mutex> lock(mtx);
// 队列空时等待数据
cond.wait(lock, [&]{ return !frames.empty(); });
cv::Mat frame = std::move(frames.front()); // 移动语义
frames.pop();
lock.unlock();
cond.notify_one(); // 通知生产者
return frame;
}
};
ThreadSafeQueue frame_queue;
// 采集线程（生产者）
void capture_thread() {
cv::VideoCapture cap(0);
while (true) {
cv::Mat frame;
cap >> frame;
if (!frame.empty()) {
frame_queue.push(frame.clone());
}
}
}
// 处理线程（消费者）
void process_thread() {
while (true) {
cv::Mat frame = frame_queue.pop(); // 阻塞直到有数据
detect_faces(frame);
// 自动释放frame内存（RAII）
}
}
关键要点：
- 使用条件变量（
condition_variable）实现高效等待 - 移动语义（
std::move）避免图像数据拷贝 - 限制队列大小防止内存溢出
- 双向通知（生产者与消费者协调）
优点：
- 生产消费完全解耦
- 避免帧丢失（处理慢时缓冲）
- 自动流量控制（队列满时阻塞生产者）
- 无锁竞争问题
缺点：
- 内存占用更高（多帧缓冲）
- 可能处理延迟帧（非实时最新）
- 实现复杂度稍高
3. 混合方案：双缓冲技术
结合两种方案的优点，适用于高性能场景：
class DoubleBuffer {
cv::Mat buffers[2];
std::atomic<int> write_index = 0;
std::mutex swap_mutex;
public:
// 写入线程调用（无锁）
void write(cv::Mat frame) {
const int idx = write_index.load();
buffers[idx] = std::move(frame); // 移动语义
}
// 读取线程调用
cv::Mat swap_and_read() {
std::lock_guard<std::mutex> lock(swap_mutex);
// 原子切换写入缓冲区
const int read_index = write_index.load();
write_index.store(1 - read_index);
// 返回当前可读缓冲区
return buffers[read_index].clone(); // 返回拷贝
}
};
// 使用示例
DoubleBuffer frame_buffer;
void capture_thread() {
cv::VideoCapture cap(0);
while (true) {
cv::Mat frame;
cap >> frame;
frame_buffer.write(std::move(frame));
}
}
void process_thread() {
while (true) {
cv::Mat frame = frame_buffer.swap_and_read();
if (!frame.empty()) {
detect_faces(frame);
}
}
}
特点：
- 写入无锁（原子操作）
- 交换时短暂加锁
- 总是获取最新帧
- 零拷贝（移动语义）
- 无队列管理开销

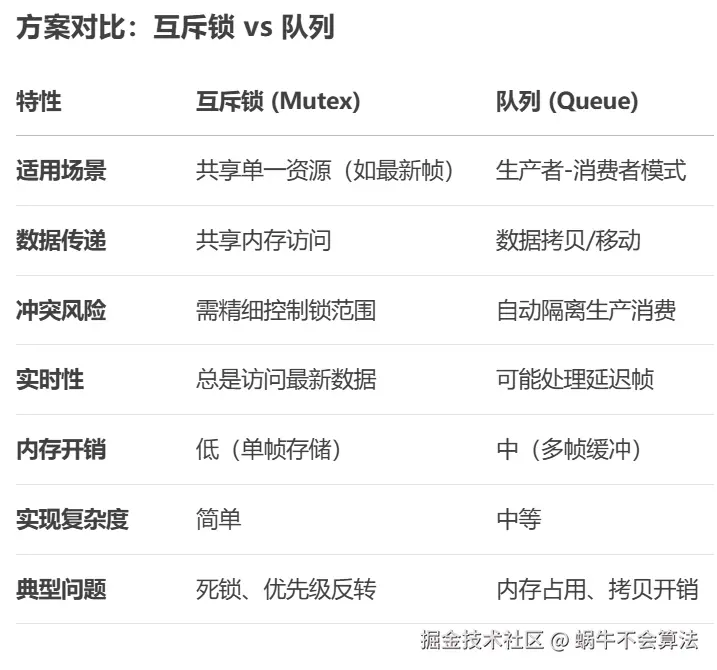

4. 选择策略
-
优先队列方案：当满足以下条件时
- 需要处理每一帧
- 生产和消费速度不匹配
- 允许少量延迟
- 内存资源充足
-
选择互斥锁：当满足以下条件时
- 只需最新帧（实时控制）
- 内存严格受限
- 系统简单（无复杂依赖）
-
选择双缓冲：当满足以下条件时
- 高性能要求（游戏/VR）
- 频繁写入和读取
- 需要最低延迟
-
简单场景用互斥锁：单资源、低开销
-
稳健方案用队列：生产-消费模式、防阻塞
-
高性能需求用双缓冲：平衡实时性和效率
在图像处理多线程架构中，队列方案通常是最佳选择，因为它：
- 天然匹配图像采集+处理的流水线模式
- 自动处理速度不匹配问题
- 减少锁竞争提升性能
- 更容易扩展到多消费者
但最终选择应根据具体需求：
- 实时控制系统 → 互斥锁/双缓冲
- 视频分析系统 → 安全队列
- 资源受限设备 → 互斥锁+原子标志
