设计模式——组合设计模式（结构型）

庄小焱
0 阅读7分钟

摘要

组合设计模式是一种结构型设计模式，用于将对象组合成树形结构以表示“部分-整体”的层次结构，使客户端对单个对象和组合对象具有一致的访问方式。它包含抽象组件、叶子节点和组合节点，具有统一处理、支持递归结构和易于扩展等优点，适用于树形结构场景，如组织架构、菜单、规则集等。

1. 组合设计模式定义

组合设计模式（Composite Pattern）是一种结构型设计模式，它用于将对象组合成树形结构以表示“部分-整体”的层次结构，使得客户端对单个对象和组合对象具有一致的访问方式。组合模式允许你将对象组合成树形结构来表示“整体/部分”层次结构。组合模式使得客户端对单个对象和组合对象的使用具有一致性。

1.1.1. ✅ UML 结构图（简化）：

         Component（抽象组件）
            ↑
     ┌──────┴──────┐
Leaf（叶子节点）   Composite（容器/组合节点）
  • Component：定义组合中对象的接口，可以是抽象类或接口。
  • Leaf：叶子节点，表示树结构中的子节点，不能再包含其他子对象。
  • Composite：组合节点，表示可以拥有子节点的对象，它实现了 Component 接口，并维护子组件集合。

1.1.2. ✅ 举例说明（风控场景类比）：

比如在风控系统中，有一套规则系统：

  • 单一规则（如“手机号黑名单检查”）是 Leaf；
  • 组合规则（如“黑名单检查 + 地域异常组合规则”）是 Composite；
  • 客户端调用统一的 evaluate() 方法即可，不需要关心规则是单一还是组合。

1.1.3. ✅ 核心优势：

优点说明
统一处理单个和组合对象客户端代码一致，不用区别对待
支持递归结构适用于树形结构，如组织架构、菜单、规则集
易于扩展增加新的 Leaf 或 Composite 不影响原有代码

2. 组合设计模式结构

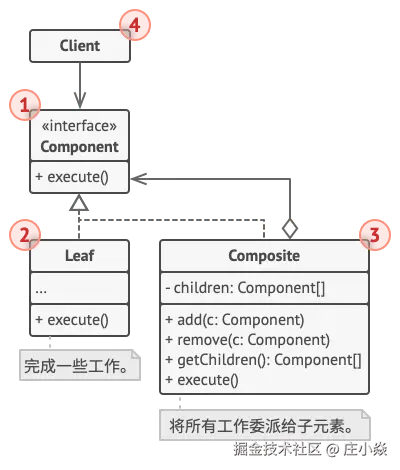

2.1. 组合设计模式类图

结构说明

  1. 组件 （Component） 接口描述了树中简单项目和复杂项目所共有的操作。
  2. 叶节点 （Leaf） 是树的基本结构， 它不包含子项目。一般情况下， 叶节点最终会完成大部分的实际工作， 因为它们无法将工作指派给其他部分。
  3. 容器 （Container）——又名 “组合 （Composite）”——是包含叶节点或其他容器等子项目的单位。 容器不知道其子项目所属的具体类， 它只通过通用的组件接口与其子项目交互。容器接收到请求后会将工作分配给自己的子项目， 处理中间结果， 然后将最终结果返回给客户端。
  4. 客户端 （Client） 通过组件接口与所有项目交互。 因此， 客户端能以相同方式与树状结构中的简单或复杂项目交互。

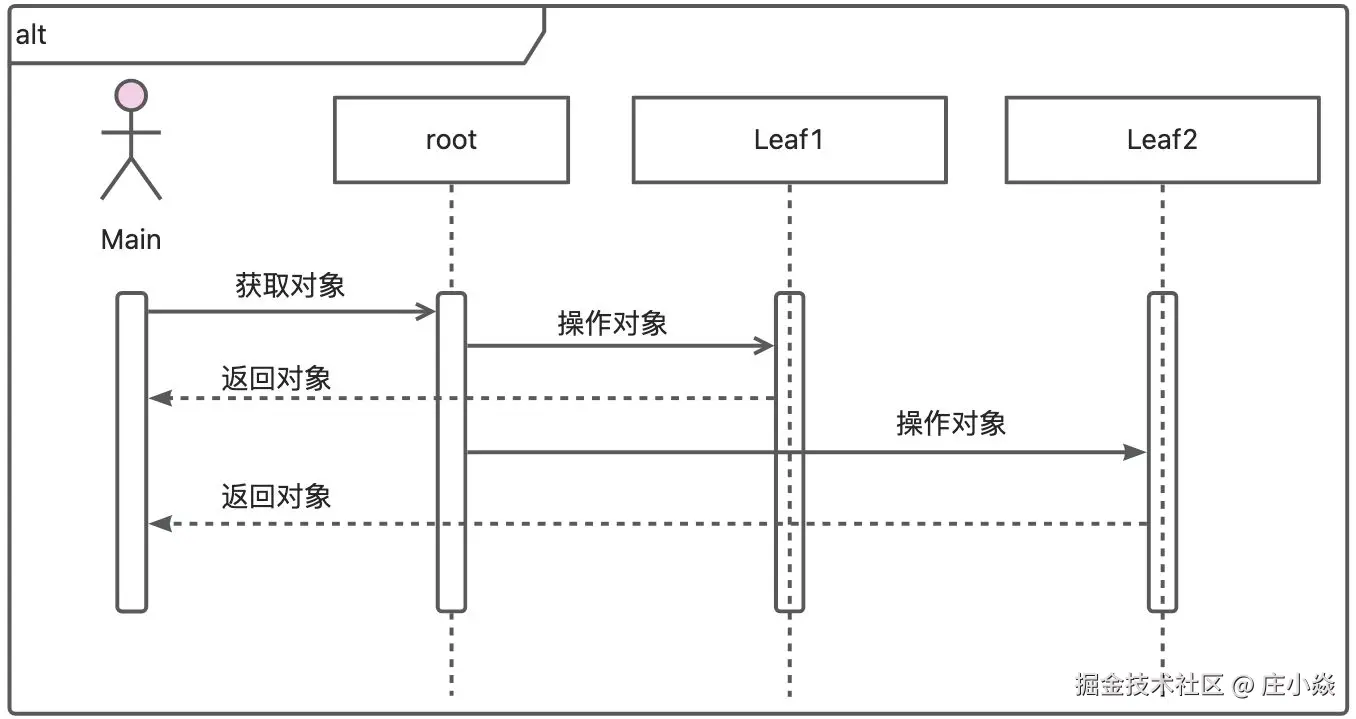

2.2. 组合模式时序图

3. 组合设计模式实现方式

将单个对象（叶子节点）和组合对象（容器节点）统一抽象为一个组件接口，客户端无需关心操作对象是单一元素还是组合结构，均通过统一接口访问。

3.1. Step 1：定义统一接口 Component

public interface Component {
    void operation();
}

3.2. Step 2：实现叶子节点 Leaf

public class Leaf implements Component {

    private String name;

    public Leaf(String name) {
        this.name = name;
    }

    @Override
    public void operation() {
        System.out.println("Leaf [" + name + "] 执行操作");
    }
}

3.3. Step 3：实现组合节点 Composite

import java.util.ArrayList;
import java.util.List;

public class Composite implements Component {

    private String name;
    private List<Component> children = new ArrayList<>();

    public Composite(String name) {
        this.name = name;
    }

    public void add(Component component) {
        children.add(component);
    }

    public void remove(Component component) {
        children.remove(component);
    }

    @Override
    public void operation() {
        System.out.println("Composite [" + name + "] 开始操作");
        for (Component child : children) {
            child.operation();
        }
    }
}

3.4. Step 4：客户端使用（Client）

public class Client {
    public static void main(String[] args) {
        Leaf leaf1 = new Leaf("规则 A");
        Leaf leaf2 = new Leaf("规则 B");

        Composite composite1 = new Composite("组合规则1");
        composite1.add(leaf1);
        composite1.add(leaf2);

        Leaf leaf3 = new Leaf("规则 C");
        Composite root = new Composite("根规则");
        root.add(composite1);
        root.add(leaf3);

        root.operation(); // 统一调用
    }
}

4. 组合设计模式适合场景

组合设计模式（Composite Pattern）适用于 “树形结构” 的场景，它能让客户端以统一方式处理单个对象和组合对象。以下是其适合与不适合使用的场景总结：

4.1. ✅ 适合使用组合设计模式的场景

场景说明
具有树形结构的业务模型如文件系统、组织架构、菜单栏、风控规则树等。
需要统一处理单个对象和组合对象客户端希望一致地使用所有元素（比如 evaluate()、operation()），而不关心它们是叶子还是组合。
组合对象和单个对象行为一致当组合对象与叶子节点有相同的行为逻辑（如日志打印、状态传递等）。
需要支持递归组合对象组合中可以包含其他组合（嵌套结构），比如组合规则中嵌套组合规则。
客户端不应依赖具体实现结构只与 Component 接口交互，提高可扩展性与解耦能力。

4.2. ❌ 不适合使用组合设计模式的场景

场景原因
对象之间结构关系简单如果业务不涉及树形结构，引入组合反而增加系统复杂度。
叶子节点与组合节点的行为差异很大若行为差异明显（如操作参数、逻辑完全不同），统一接口会导致实现臃肿。
对性能要求极高的系统递归遍历树结构可能导致性能瓶颈，不如精细控制流程。
对象的生命周期和依赖复杂比如依赖注入、事务、缓存等特性在嵌套结构中处理较困难。
频繁变动的数据结构若组合结构经常调整、扩展，维护成本会变高，灵活性不如策略模式或责任链模式。

4.3. 📝 实战建议（风控项目中的应用）

项目结构是否适合组合模式
风控规则树（嵌套组合规则 + 原子规则）✅ 适合
单一条件判断规则（如手机号是否存在）❌ 不适合（可用策略/责任链）
配置驱动型规则执行器✅ 适合（组合模式 + Spring 注入）
强依赖流程顺序的规则链❌ 不适合（更适合责任链模式）

5. 组合设计模式实战示例

组合设计模式实战示例 — 风控规则引擎

5.1. 统一接口 Component

public interface RuleComponent {
    boolean evaluate(RiskContext context);
}
  • evaluate 方法表示对风控上下文做规则判断，返回是否通过。

5.2. 叶子节点实现（单一规则）

import org.springframework.stereotype.Component;
import javax.annotation.Resource;

@Component("blacklistRule")
public class BlacklistRule implements RuleComponent {

    @Resource(name = "blacklistService")
    private BlacklistService blacklistService; // 依赖注入，模拟黑名单校验服务

    @Override
    public boolean evaluate(RiskContext context) {
        System.out.println("执行黑名单规则");
        return !blacklistService.isBlacklisted(context.getUserId());
    }
}

5.3. 组合节点实现（组合规则）

import org.springframework.stereotype.Component;
import org.springframework.beans.factory.annotation.Autowired;
import java.util.ArrayList;
import java.util.List;

@Component("compositeRule")
public class CompositeRule implements RuleComponent {

    @Autowired
    private List<RuleComponent> children;  // 注入所有 RuleComponent 实现类（包括叶子和组合）

    @Override
    public boolean evaluate(RiskContext context) {
        System.out.println("执行组合规则，包含 " + children.size() + " 条子规则");
        for (RuleComponent rule : children) {
            if (!rule.evaluate(context)) {
                return false;  // 只要有一条规则不通过，整个组合规则失败
            }
        }
        return true;
    }
}

注意： 这里 children 注入的是所有 RuleComponent 实现，实际场景中可能用 qualifier 或配置区分组合里的具体规则。

5.4. 风控上下文类

public class RiskContext {
    private String userId;
    private double loanAmount;
    // 其他业务相关参数

    // 省略构造、getter、setter
    public RiskContext(String userId, double loanAmount) {
        this.userId = userId;
        this.loanAmount = loanAmount;
    }
    public String getUserId() { return userId; }
    public double getLoanAmount() { return loanAmount; }
}

5.5. 依赖服务示例（模拟黑名单服务）

import org.springframework.stereotype.Service;

@Service("blacklistService")
public class BlacklistService {
    public boolean isBlacklisted(String userId) {
        // 模拟黑名单查询，假设 userId 为 "1001" 是黑名单
        return "1001".equals(userId);
    }
}

5.6. 客户端调用（风控引擎）

import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.stereotype.Component;

@Component
public class RiskEngine {

    @Autowired
    private RuleComponent compositeRule;  // 注入组合规则，入口

    public boolean evaluate(RiskContext context) {
        return compositeRule.evaluate(context);
    }
}

5.7. SpringBoot 启动类及测试

import org.springframework.boot.CommandLineRunner;
import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.beans.factory.annotation.Autowired;

@SpringBootApplication
public class RiskApp implements CommandLineRunner {

    @Autowired
    private RiskEngine riskEngine;

    public static void main(String[] args) {
        SpringApplication.run(RiskApp.class, args);
    }

    @Override
    public void run(String... args) {
        RiskContext context1 = new RiskContext("1000", 5000);
        System.out.println("用户1000风控结果: " + riskEngine.evaluate(context1));

        RiskContext context2 = new RiskContext("1001", 5000);
        System.out.println("用户1001风控结果: " + riskEngine.evaluate(context2));
    }
}

总结

  • 统一接口 RuleComponent，定义规则通用方法。
  • 叶子节点实现单个规则（如黑名单），组合节点实现多个规则的组合逻辑。
  • 通过 @Autowired 注入，Spring 自动管理组件实例。
  • 业务调用时直接使用组合规则，自动递归调用子规则。
  • 采用字段注入方式，符合你“不用构造函数注入”的要求。

6. 组合设计模式思考
