LabVIEW Windows 实用工具包 附件有源码

LabVIEWWindows 实用工具包是一组专为 LabVIEW 环境开发的图形化工具库，提供与Windows 操作系统深度交互的功能扩展。该工具包包含窗口管理、系统交互、网络资源控制等 5 大功能模块，通过直观的图形化界面帮助工程师快速实现 Windows 系统级编程，无需编写复杂的文本代码。工具包采用模块化设计，包含 5 个 VI 库文件和 1 个核心DLL，支持 LabVIEW 4.0 及以上版本，兼容 Windows 95/NT 3.51等 32 位系统。本文档详细介绍工具包的功能组成、安装配置方法及技术支持信息。 LabVIEW Windows 实用工具包  附件有源码 - 北京瀚文网星科技有限公司

一、文件包内容概述

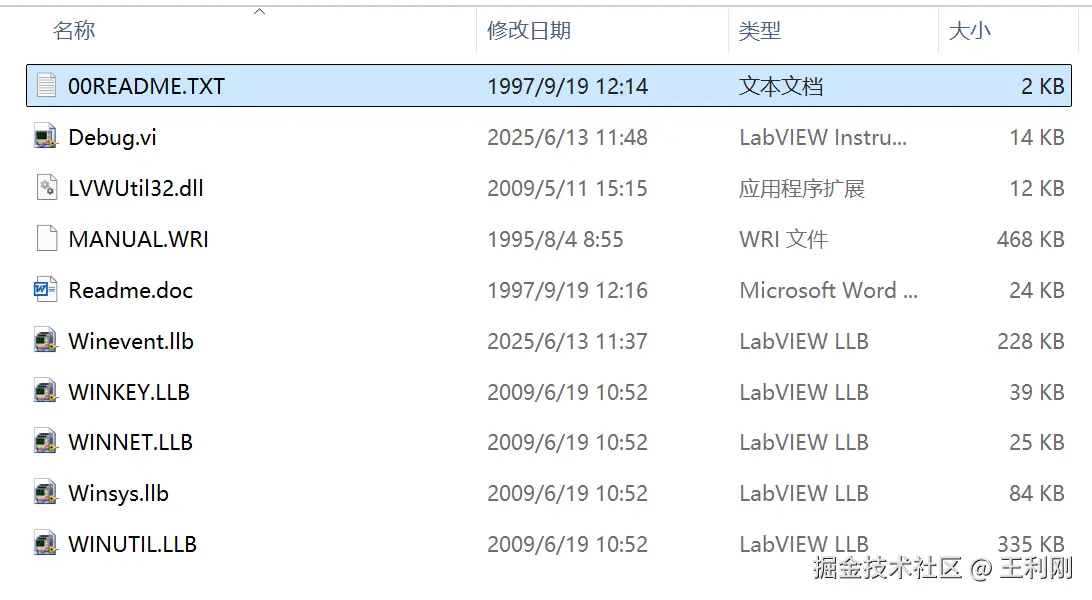

lvwutil.zip 文件内容：

• 文档文件：
• • README.DOC（功能概述与安装指南）
  • MANUAL.DOC（各 VI 详细说明）
• VI 库文件：
• • WINUTIL.LLB（窗口管理功能库）
  • WINEVENT.LLB（Windows 交互功能库）
  • WINKEY.LLB（键盘过滤功能库，仅兼容性存根）
  • WINNET.LLB（网络功能库，新增！）
  • WINSYS.LLB（系统工具功能库）
• 支持文件：
• • LVWUTIL32.DLL（VI 库依赖的 32 位 Windows 动态链接库）

lvwutil32.zip 文件内容：

• 文档文件：
• • README.DOC（本文档）
  • MANUAL.DOC（各 VI 详细说明）
• VI 库文件：
• • WINUTIL.LLB（窗口管理功能库）
  • WINEVENT.LLB（Windows 交互功能库）
  • WINKEY.LLB（键盘过滤功能库，Win32 下无效）
  • WINNET.LLB（网络功能库，新增！）
  • WINSYS.LLB（系统工具功能库）
• 支持文件：
• • LVWUTIL32.DLL（VI 库依赖的 32 位 Windows 动态链接库）

技术规格：

• 文档格式：Windows Word 6.0
• VI 库版本：LabVIEW 4.0/4.0.1 保存

二、 VI 库功能详解

1. WINUTIL.LLB - 窗口管理功能
2. • 核心控件：Window Refnum（窗口引用号）
   • 主要功能：

1. • • 窗口信息获取（引用号、名称、位置）
     • 窗口状态控制（最小化、最大化、还原）
     • 窗口几何操作（移动、调整大小、重命名）
     • 窗口显示控制（隐藏、显示、标题栏闪烁）
     • 窗口层级管理（置顶、取消置顶、置底）
2. WINEVENT.LLB - Windows 交互功能
3. • 文件操作：文件打开、打印
   • 系统调用：应用程序运行 / 退出、屏幕保护启动
   • 系统控制：获取 / 显示任务列表、Windows 退出
   • 辅助功能：WinHelp 调用、带声音消息对话框
4. WINNET.LLB - 网络功能（ Win32 新增）
5. • 网络资源管理：连接 / 断开网络资源
6. WINSYS.LLB - 系统工具功能
7. • 系统信息获取：光标位置、屏幕尺寸、系统路径
   • 系统控制：屏幕保护程序控制
8. WINKEY.LLB - 键盘过滤功能（兼容性说明）
9. • 仅提供兼容性存根，Win32 环境下无实际功能
   • 包含函数：键盘过滤安装 / 移除

三、安装配置指南

1. DLL 文件放置要求
2. • 推荐位置：与 LLB 文件同级目录（通常为 user.lib）
   • 替代方案：

1. • • LabVIEW 的 VI 搜索路径目录
     • 系统环境变量 PATH 包含的目录
   • 注意事项：若 DLL 未在搜索路径中，打开 VI 时会提示手动定位，且修改不会自动保存
2. LabVIEW VI 搜索路径配置
3. • 操作步骤：

2. • • 启动 LabVIEW
     • 编辑菜单 → 首选项 → 路径设置
     • 选择 "VI 搜索路径"
     • 取消 "使用默认值" 勾选
     • 通过浏览按钮选择路径或手动输入（如 C:\LABVIEW）
     • 使用 "插入" 按钮调整路径顺序
3. 添加到函数菜单
4. • 操作方法：将库文件放入 USER.LIB 目录
   • 重启 LabVIEW 后，用户库面板板将新增：
   • • Windows Interaction VIs
     • Windows Keyboard Filter VIs
     • Windows Networking VIs
     • Windows System Utility VIs
     • Window Management VIs
   • 用户控件调色板新增：Window Ctrls

四、技术支持与注意事项

1. 兼容性说明
2. • 测试环境：Windows 95、Windows NT 3.51 + LabVIEW 4.0
   • 非 NI 官方正式版本，后续版本可能纳入
3. 异常处理
4. • 若使用中出现崩溃，请提供以下信息：

2. • • 具体使用的 VI 名称
     • 使用场景描述
     • 同时运行的其他应用程序
   • 反馈方式：邮件 / 语音留言
   • 高级支持：可上传问题 VI 至 FTP 的 /incoming 目录并告知文件名

技术建议：

• 首次使用前建议备份 LabVIEW 相关目录
• 安装后通过示例 VI 验证功能完整性
• 升级 LabVIEW 版本时注意库文件兼容性
