摘要
本文介绍了外观设计模式，它是一种结构型设计模式，通过引入一个外观类来封装复杂子系统的调用细节，对外提供简单统一的接口。文中通过生活类比、关键角色介绍、使用场景分析以及结构说明等方面对这一模式进行了全面阐述，还涉及了实现方式、适合场景、实战示例和相关思考，有助于读者深入理解外观设计模式的原理和应用。
1. 外观设计模式定义
为复杂子系统提供一个统一的高层接口，使得子系统更易使用。外观模式通过引入一个“外观类（Facade）”，封装内部子系统的调用细节，对外暴露一个简单、统一的接口，隐藏系统的复杂性。
1.1. 📦 举个通俗例子（生活类比）：
点外卖 = 外观模式：
你使用美团 App 点外卖，只用点菜、下单，不需要关心：
- 餐厅是否接单（子系统 A）
- 骑手怎么接单（子系统 B）
- 结算怎么走账（子系统 C）
这就是“外观类”统一封装的行为。
1.2. ✅ 关键角色：
| 角色 | 说明 |
|---|---|
| Facade（外观） | 高层接口，封装子系统的复杂逻辑，对外提供简洁接口。 |
| SubSystem（子系统） | 一组类或模块，完成具体业务逻辑。外观类内部会协调调用它们。 |
| Client（客户端） | 只依赖外观类，屏蔽了对内部子系统的直接访问 |
1.3. ✅ 使用场景：
- 系统结构复杂，希望对外提供简化接口；
- 多个系统或模块集成，希望统一接入方式；
- 用于分层架构（如 Controller -> Service -> Facade -> Subsystem）；
- 旧系统封装重构：用外观封装老接口，屏蔽调用细节。
2. 外观设计模式结构
外观模式包含如下角色：
- Facade: 外观角色
- SubSystem:子系统角色

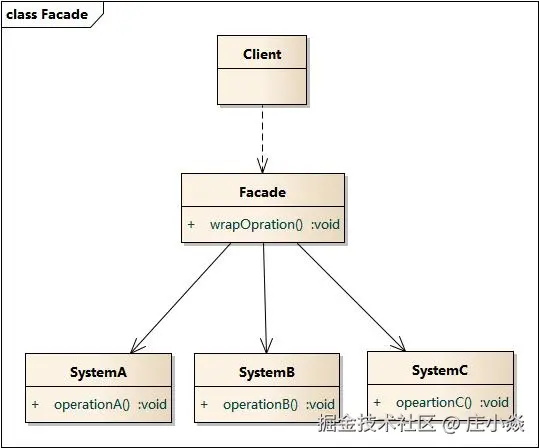

2.1. 外观设计模式类图

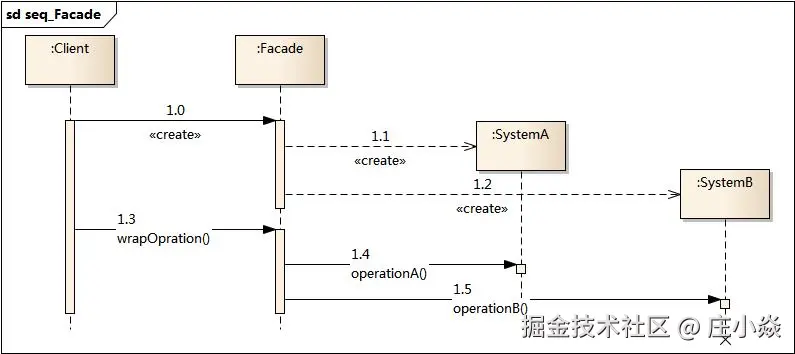

2.2. 外观设计模式时序图
3. 外观设计模式实现方式
外观设计模式（Facade Pattern）的实现方式非常清晰明确：通过封装多个子系统的复杂调用逻辑，统一对外提供一个简单接口。
3.1. ✅ 实现步骤（标准实现方式）
3.1.1. 🔹 步骤 1：定义多个子系统（SubSystem）类
@Service
public class RiskScoreService {
public int getRiskScore(String userId) {
System.out.println("计算用户风险分...");
return 75;
}
}
@Service
public class BlacklistService {
public boolean isBlacklisted(String userId) {
System.out.println("检查黑名单...");
return false;
}
}
@Service
public class CreditService {
public int getCreditLimit(String userId) {
System.out.println("获取信用额度...");
return 5000;
}
}
3.1.2. 🔹 步骤 2：定义外观类（Facade）
@Servcie
public class RiskFacade {
@Autowired
private final RiskScoreService riskScoreService;
@Autowired
private final BlacklistService blacklistService;
@Autowired
private final CreditService creditService;
public void assessUserRisk(String userId) {
System.out.println("开始用户风控评估...");
if (blacklistService.isBlacklisted(userId)) {
System.out.println("用户被拉黑，拒绝服务！");
return;
}
int score = riskScoreService.getRiskScore(userId);
int credit = creditService.getCreditLimit(userId);
System.out.println("风控评估完成，风险分：" + score + "，信用额度：" + credit);
}
}
3.1.3. 🔹 步骤 3：客户端只使用 Facade，不关心子系统
public class Client {
public static void main(String[] args) {
RiskFacade facade = new RiskFacade();
facade.assessUserRisk("user123");
}
}
3.2. ✅ 在 Spring 项目中的实现方式
如果项目使用 Spring 框架，我们通常会将子系统类标记为 @Service ，将外观类作为一个统一入口暴露：
3.2.1. 🔹 子系统类（Spring Bean）
@Service
public class RiskScoreService { ... }
@Service
public class BlacklistService { ... }
@Service
public class CreditService { ... }
3.2.2. 🔹 外观类作为统一接口
@Servcie
public class RiskFacade {
@Autowired
private RiskScoreService riskScoreService;
@Autowired
private BlacklistService blacklistService;
@Autowired
private CreditService creditService;
public void assess(String userId) {
// 同上，统一调用子服务
}
}
3.2.3. 🔹 Controller 层只依赖外观类
@RestController
@RequestMapping("/risk")
public class RiskController {
@Autowired
private RiskFacade riskFacade;
@GetMapping("/assess")
public String assess(@RequestParam String userId) {
riskFacade.assess(userId);
return "评估完成";
}
}
3.3. ✅ 总结：外观模式实现要点
| 步骤 | 内容 |
|---|---|
| ① | 把多个子系统服务拆分成独立类 |
| ② | 建立一个 Facade类，对外暴露统一方法 |
| ③ | 客户端只与 Facade类交互 |
| ④（Spring） | 把子系统类交给 Spring 管理，外观类通过注入协调调用 |
4. 外观设计模式适合场景
4.1. ✅ 适合使用外观设计模式的场景
| 场景 | 说明 |
|---|---|
| 系统结构复杂 | 系统由多个子系统组成，接口调用复杂，客户端需要简化调用流程。 |
| 统一访问入口 | 需要为多个子系统提供一个统一的接口，客户端只需调用这个接口。 |
| 分层架构设计 | 在分层架构中，用外观层屏蔽底层子系统的实现细节，降低耦合度。 |
| 系统重构与迁移 | 需要将旧系统接口封装，兼容老旧代码，逐步迁移到新系统。 |
| 多子系统协调 | 需要协调多个子系统的调用顺序或组合调用逻辑，外观类负责协调。 |
4.2. ❌ 不适合使用外观设计模式的场景
| 场景 | 原因 |
|---|---|
| 系统简单 | 业务流程简单，接口调用不复杂，使用外观反而增加额外层次和复杂度。 |
| 单一功能模块 | 只涉及一个功能模块，没有必要额外封装统一接口。 |
| 频繁变动接口 | 子系统接口频繁改变，外观层也需频繁修改，维护成本高。 |
| 业务高度耦合 | 业务流程需要客户端灵活控制子系统内部调用，外观隐藏细节不合适。 |
5. 外观设计模式实战示例
下面是一个金融风控场景下的外观设计模式实战示例，演示如何用Spring管理所有对象，并且使用注解方式注入，避免构造函数注入，方便集成和维护。
5.1. 项目背景
风控系统需要对用户进行风险评估，涉及多个子系统服务：
- 黑名单查询服务（BlacklistService）
- 风险分数计算服务（RiskScoreService）
- 信用额度服务（CreditService）
通过外观模式（RiskFacade）统一暴露给业务调用层，隐藏各子系统复杂调用。
5.2. 子系统服务类
@Service
public class BlacklistService {
public boolean isBlacklisted(String userId) {
System.out.println("检查用户是否在黑名单中...");
// 模拟黑名单检查逻辑
return "blacklistedUser".equals(userId);
}
}
@Service
public class RiskScoreService {
public int calculateRiskScore(String userId) {
System.out.println("计算用户风险分数...");
// 模拟风险分数计算
return 80;
}
}
@Service
public class CreditService {
public int getCreditLimit(String userId) {
System.out.println("获取用户信用额度...");
// 模拟信用额度查询
return 10000;
}
}
5.3. 外观类
@Component
public class RiskFacade {
@Autowired
private BlacklistService blacklistService;
@Autowired
private RiskScoreService riskScoreService;
@Autowired
private CreditService creditService;
public void assessUserRisk(String userId) {
System.out.println("=== 开始风控评估 ===");
if (blacklistService.isBlacklisted(userId)) {
System.out.println("用户 " + userId + " 在黑名单中，拒绝服务！");
return;
}
int riskScore = riskScoreService.calculateRiskScore(userId);
int creditLimit = creditService.getCreditLimit(userId);
System.out.println("用户 " + userId + " 风险分数: " + riskScore);
System.out.println("用户 " + userId + " 信用额度: " + creditLimit);
System.out.println("=== 评估结束 ===");
}
}
5.4. Controller 层示例
@RestController
@RequestMapping("/risk")
public class RiskController {
@Autowired
private RiskFacade riskFacade;
@GetMapping("/assess")
public String assessRisk(@RequestParam String userId) {
riskFacade.assessUserRisk(userId);
return "风控评估完成";
}
}
说明
- 所有类都由Spring管理，使用
@Service和@Component注解。 - 外观类
RiskFacade注入所有子系统服务，作为统一调用入口。 - 业务层（Controller）只调用外观类接口，避免直接依赖多个子系统。
- 避免构造函数注入，使用
@Autowired注解实现自动注入，符合你的要求。
6. 外观设计模式思考
6.1. 门面设计设计模式和DDD中Facade设计区别
6.1.1. 门面设计模式（Facade Pattern）
- 定义：Facade 是一种结构型设计模式，用于为复杂的子系统提供一个简化的统一接口。它屏蔽了系统的复杂性，客户端通过门面类与子系统交互，而无需直接了解子系统的实现细节。
- 关注点：简化接口，降低客户端与子系统之间的耦合。
- 典型用途：
-
- 为一个复杂系统提供统一的入口。
- 隐藏子系统的内部复杂逻辑。
- 提高客户端调用的便利性。
6.1.2. DDD 中的 Facade
- 定义：在领域驱动设计中，Facade 是一个用于协调多个领域对象或领域服务的接口或类。它通常用于应用层，作为应用服务的一部分，负责将客户端的请求转化为对领域层的调用。
- 关注点：隔离应用层与领域层，简化应用层与外部系统（如 UI、接口调用等）的交互。
- 典型用途：
-
- 在应用层对外暴露接口。
- 封装复杂的领域操作，协调多个领域对象和领域服务。
- 承载用例（Use Case）的实现逻辑。
6.1.3. 核心区别
| 维度 | 门面设计模式（Facade Pattern） | DDD 中的 Facade |
|---|---|---|
| 目的 | 为复杂子系统提供一个统一、简化的接口，屏蔽系统内部实现细节。 | 为外部系统（如 UI 层、API 层）提供对领域层的调用接口。 |
| 适用范围 | 用于封装技术组件（子系统、模块、服务）。 | 用于封装领域逻辑，暴露领域行为。 |
| 位置 | 通常在技术实现层，用于协调多个技术模块。 | 通常在应用层，调用领域层服务或聚合根。 |
| 关注点 | 简化客户端调用，隐藏子系统复杂性。 | 承载用例逻辑，协调领域对象和服务，实现业务需求。 |
| 是否直接操作领域 | 通常不直接操作领域对象，只封装系统内部的模块调用。 | 直接操作领域对象、聚合根、领域服务等。 |
6.2. 门面设计模式（Facade Pattern）的设计思想与 Application 层 的职责相似
6.2.1. Application层与门面模式（Facade Pattern）
Application 层（DDD 中的角色）
- 主要职责：
-
- 提供用例逻辑（Use Case）服务。
- 负责协调领域层（Domain Layer）的多个领域对象、领域服务和聚合根。
- 为外部系统（如 API 层、UI 层等）提供统一的调用接口。
- 不包含业务逻辑，业务逻辑属于领域层，它仅负责调度领域逻辑。
- 核心思想：
-
- 简化外部调用（UI 层或 API 层）对复杂领域逻辑的访问。
- 将应用层与领域层隔离，保证领域层专注于业务规则，而应用层处理系统操作的组合与流程。
门面模式（Facade Pattern）
- 主要职责：
-
- 为子系统提供一个统一接口，屏蔽系统内部的复杂性。
- 将多个子系统或模块的调用逻辑封装在一个类中，外部调用方无需了解子系统的细节。
- 简化客户端调用，降低外部代码与子系统的耦合度。
- 核心思想：
-
- 提供一个简化的、高层次的接口来调用内部复杂的逻辑或子系统。
6.2.2. Application 层和门面模式的相似性
| 维度 | Application 层 | 门面模式（Facade Pattern） |
|---|---|---|
| 主要职责 | 调用领域层的对象和服务，为外部系统提供统一的调用接口。 | 调用子系统的服务，为客户端提供简化的调用入口。 |
| 目标 | 简化外部系统对复杂领域逻辑的调用，协调领域服务和对象。 | 隐藏子系统的复杂性，为客户端提供简化的接口。 |
| 隐藏复杂性 | 隐藏领域层内部对象之间的交互细节。 | 隐藏子系统之间的交互细节。 |
| 调用方 | 外部系统（UI 层、API 层等）。 | 客户端或其他模块。 |
| 实现的粒度 | 以业务用例为单位，封装一个完整的应用逻辑。 | 以技术组件为单位，封装多个模块或服务的调用逻辑。 |
结论：两者都承担了“简化复杂性、统一接口”的职责，但 Application 层更专注于领域逻辑的编排和业务用例，而门面模式更关注技术子系统的整合和封装。
6.3. 项目提供RPC 服务接口设计是不是属于的门面设计模式？
是的，可以认为属于门面设计模式的应用。门面模式（Facade Pattern）定义：为子系统中的一组复杂接口提供一个统一的高层接口，使子系统更易使用。
Spring 中 RPC 服务接口的特点（比如基于 Dubbo、gRPC、Spring Cloud）：
| 特性 | 说明 |
|---|---|
| 📦 对外暴露服务接口 | Controller 不再是主角，RPC 接口才是系统“对外的门面” |
| ⚙️ 封装多个底层业务服务（Service、DAO、组件等） | 对外提供统一调用入口 |
| 🔐 对调用者隐藏实现细节 | 调用方只知道接口，内部逻辑对其不可见 |
| 🔌 提供远程访问能力 | 一般用于微服务、分布式系统间通信 |
这与门面模式的核心思想高度一致：对复杂子系统提供统一、简洁、高层次的访问接口。示例场景：
假设你有一个贷款审批系统，下游调用方只需调用如下 RPC 接口：
public interface LoanApprovalRpcService {
ApprovalResult approveLoan(LoanApplicationDTO application);
}
而这个接口内部其实会：
- 校验申请数据
- 调用风控系统
- 查询信用评分
- 写入审批日志
- 通知第三方平台
这时你暴露的这个 RPC 接口就非常标准地扮演了“门面”角色：
- 对外隐藏了所有复杂的逻辑
- 调用者只需要关心一个方法：
approveLoan(...)
