概述

Kafka 元数据(metadata)管理系统是整个集群运行的核心基础设施，负责维护集群的拓扑信息、主题分区配置、副本状态、安全策略等关键信息。随着 KRaft 架构的引入，Kafka 实现了从依赖 Zookeeper 到完全自治的重大架构演进。

1. 元数据管理系统概述

1.1 什么是 Kafka 元数据

Kafka 元数据包含了集群运行所需的所有配置和状态信息：

集群拓扑：Broker 节点信息、Controller 注册信息
主题和分区：主题配置、分区分配、副本状态、ISR 列表
安全配置：ACL 规则、SCRAM 凭证、委托令牌
配额管理：客户端配额、主题配额、集群配额
特性版本：集群支持的特性版本、元数据版本
动态配置：Broker 配置、主题配置、客户端配置

1.2 元数据的重要性

元数据管理系统的质量直接影响：

集群可用性：元数据不一致会导致服务中断
数据一致性：分区副本状态管理确保数据不丢失
性能表现：元数据访问效率影响整体性能
运维复杂度：统一的元数据管理简化运维工作

2. 架构演进：从 Zookeeper 到 KRaft

2.1 传统 Zookeeper 模式的挑战

架构复杂性：

需要独立部署和维护 Zookeeper 集群
两套系统的监控、备份、升级复杂度高
网络分区可能导致脑裂问题

性能瓶颈：

Zookeeper 的写入性能限制了元数据更新频率
元数据读取需要额外的网络跳数
大规模集群下 Zookeeper 成为性能瓶颈

一致性挑战：

Zookeeper 和 Kafka 之间的数据同步延迟
复杂的故障恢复流程
元数据版本管理困难

2.2 KRaft 模式的优势

简化架构：

传统模式：Client → Broker → Zookeeper → Controller
KRaft模式：Client → Broker ← Controller (内置Raft)

性能提升：

消除了对 Zookeeper 的依赖，减少网络跳数
基于 Raft 协议的高效日志复制
更快的故障检测和恢复

强一致性：

Raft 协议保证强一致性
统一的元数据版本管理
简化的故障恢复机制

3. KRaft 元数据管理实现

3.1. MetadataProvenance - 元数据来源信息

public final class MetadataProvenance {
    private final long lastContainedOffset;      // 最后包含的日志偏移量
    private final int lastContainedEpoch;        // 最后包含的领导者纪元
    private final long lastContainedLogTimeMs;   // 最后包含的日志时间戳
    private final boolean isOffsetBatchAligned;  // 偏移量是否批次对齐
}

包含信息：

版本标识：确定元数据的版本和新旧程度
时间戳：记录元数据的生成时间
对齐标识：用于快照创建和恢复优化

3.2. FeaturesImage - 集群特性版本

public final class FeaturesImage {
    private final Map<String, Short> finalizedVersions;        // 已确定的特性版本
    private final Optional<MetadataVersion> metadataVersion;   // 元数据版本
}

包含的特性信息：

metadata.version：元数据格式版本
kraft.version：KRaft协议版本
eligible.leader.replicas：ELR特性版本
group.version：消费者组协调器版本
transaction.version：事务协调器版本
自定义特性：用户定义的特性版本

示例数据：

{
  "metadata.version": 19,
  "kraft.version": 1,
  "eligible.leader.replicas": 1,
  "group.version": 1
}

3.3. ClusterImage - 集群拓扑信息

public final class ClusterImage {
    private final Map<Integer, BrokerRegistration> brokers;      // Broker注册信息
    private final Map<Integer, ControllerRegistration> controllers;  // 控制器注册信息
}

3.3.1 BrokerRegistration - Broker注册信息

public class BrokerRegistration {
    private final int id;                                    // Broker ID
    private final long epoch;                               // Broker纪元
    private final Uuid incarnationId;                       // 实例化ID
    private final Map<String, Endpoint> listeners;          // 监听器端点
    private final Map<String, VersionRange> supportedFeatures;  // 支持的特性
    private final Optional<String> rack;                    // 机架信息
    private final boolean fenced;                           // 是否被围栏
    private final boolean inControlledShutdown;             // 是否在受控关闭中
    private final boolean isMigratingZkBroker;             // 是否为ZK迁移Broker
    private final List<Uuid> directories;                   // 日志目录
}

Broker信息详情：

基本信息：ID、纪元、实例化ID
网络配置：监听器地址和端口
特性支持：支持的协议版本范围
物理位置：机架信息（用于副本分配）
状态标识：围栏状态、关闭状态
存储信息：可用的日志目录

示例Broker信息：

{
  "id": 1,
  "epoch": 1001,
  "incarnationId": "U52uRe20RsGI0RvpcTx33Q",
  "listeners": {
    "PLAINTEXT": {
      "host": "localhost",
      "port": 9093,
      "securityProtocol": "PLAINTEXT"
    }
  },
  "supportedFeatures": {
    "kraft.version": "0-1"
  },
  "rack": "rack-1",
  "fenced": false,
  "inControlledShutdown": false,
  "directories": ["dir1-uuid", "dir2-uuid"]
}

3.3.2 ControllerRegistration - 控制器注册信息

public class ControllerRegistration {
    private final int id;                                    // 控制器ID
    private final Uuid incarnationId;                       // 实例化ID
    private final boolean zkMigrationReady;                 // ZK迁移就绪状态
    private final Map<String, Endpoint> listeners;          // 监听器端点
    private final Map<String, VersionRange> supportedFeatures;  // 支持的特性
}

控制器信息详情：

标识信息：控制器ID和实例化ID
网络配置：控制器监听地址
迁移状态：ZooKeeper迁移准备状态
特性支持：支持的协议版本

3.4. TopicsImage - 主题和分区信息

public final class TopicsImage {
    private final ImmutableMap<Uuid, TopicImage> topicsById;    // 按ID索引的主题
    private final ImmutableMap<String, TopicImage> topicsByName; // 按名称索引的主题
}

3.4.1 TopicImage - 单个主题信息

public final class TopicImage {
    private final String name;                               // 主题名称
    private final Uuid id;                                  // 主题ID
    private final Map<Integer, PartitionRegistration> partitions; // 分区信息
}

3. 4.2 PartitionRegistration - 分区注册信息

public class PartitionRegistration {
    private final int[] replicas;                           // 副本列表
    private final Uuid[] directories;                       // 副本目录
    private final int[] isr;                                // 同步副本集合
    private final int[] removingReplicas;                   // 正在移除的副本
    private final int[] addingReplicas;                     // 正在添加的副本
    private final int[] elr;                                // 符合条件的领导者副本
    private final int[] lastKnownElr;                       // 最后已知的ELR
    private final Integer leader;                           // 当前领导者
    private final LeaderRecoveryState leaderRecoveryState; // 领导者恢复状态
    private final Integer leaderEpoch;                     // 领导者纪元
    private final Integer partitionEpoch;                  // 分区纪元
}

分区信息详情：

副本配置：副本分配、ISR状态
领导者信息：当前领导者、纪元信息
重分配状态：正在进行的副本重分配
恢复状态：分区恢复和ELR状态
存储位置：副本在各个目录中的位置

示例主题信息：

{
  "name": "test-topic",
  "id": "xtzWWN4bTjitpL3kfd9s5w",
  "partitions": {
    "0": {
      "replicas": [1, 2, 3],
      "isr": [1, 2],
      "leader": 1,
      "leaderEpoch": 5,
      "partitionEpoch": 10
    }
  }
}

3.5. ConfigurationsImage - 配置信息

public final class ConfigurationsImage {
    private final Map<ConfigResource, ConfigurationImage> data; // 配置资源映射
}

3.5.1 ConfigResource - 配置资源类型

支持的配置资源类型：

BROKER：Broker级别配置
TOPIC：主题级别配置
CLIENT_METRICS：客户端指标配置
USER：用户级别配置
IP：IP级别配置

3.5.2 ConfigurationImage - 配置值

public final class ConfigurationImage {
    private final Map<String, String> data; // 配置键值对
}

示例配置信息：

{
  "BROKER:1": {
    "num.network.threads": "8",
    "num.io.threads": "8",
    "log.retention.hours": "168"
  },
  "TOPIC:test-topic": {
    "cleanup.policy": "delete",
    "retention.ms": "604800000",
    "segment.ms": "86400000"
  }
}

3.6. ClientQuotasImage - 客户端配额

public final class ClientQuotasImage {
    private final Map<ClientQuotaEntity, ClientQuotaImage> entities; // 配额实体映射
}

3.6.1 ClientQuotaEntity - 配额实体

配额实体类型：

用户配额：基于用户名的配额
客户端配额：基于客户端ID的配额
用户+客户端配额：组合配额
IP配额：基于IP地址的配额

3.6.2 ClientQuotaImage - 配额值

配额类型：

producer_byte_rate：生产者字节速率
consumer_byte_rate：消费者字节速率
request_percentage：请求百分比
controller_mutation_rate：控制器变更速率

示例配额信息：

{
  "user:alice": {
    "producer_byte_rate": 1048576,
    "consumer_byte_rate": 2097152
  },
  "client-id:my-app": {
    "request_percentage": 50
  }
}

3.7. AclsImage - 访问控制列表

public final class AclsImage {
    private final Map<Uuid, StandardAcl> acls; // ACL规则映射
}

3.7.1 StandardAcl - ACL规则

ACL规则组成：

资源类型：TOPIC、GROUP、CLUSTER等
资源名称：具体的资源名称或模式
主体：用户或服务账号
操作：READ、WRITE、CREATE等
权限类型：ALLOW或DENY
主机：允许的主机地址

示例ACL信息：

{
  "acl-uuid-1": {
    "resourceType": "TOPIC",
    "resourceName": "test-topic",
    "principal": "User:alice",
    "operation": "READ",
    "permissionType": "ALLOW",
    "host": "*"
  }
}

3.8. ScramImage - SCRAM认证信息

public final class ScramImage {
    private final Map<ScramMechanism, Map<String, ScramCredentialData>> mechanisms;
}

3.8.1 SCRAM机制和凭证

支持的SCRAM机制：

SCRAM-SHA-256
SCRAM-SHA-512

凭证信息：

用户名：认证用户名
盐值：随机盐值
存储密钥：服务器存储的密钥
迭代次数：PBKDF2迭代次数

3.9. DelegationTokenImage - 委托令牌

public final class DelegationTokenImage {
    private final Map<String, DelegationTokenData> tokens; // 令牌ID到令牌数据的映射
}

3.9.1 DelegationTokenData - 令牌数据

令牌信息：

令牌ID：唯一标识符
所有者：令牌所有者
续期者：可以续期的用户列表
发行时间：令牌发行时间
过期时间：令牌过期时间
最大生命周期：令牌最大有效期

3.10. ProducerIdsImage - 生产者ID管理

public final class ProducerIdsImage {
    private final long nextProducerId; // 下一个可用的生产者ID
}

4. 元数据操作流程

4.1 元数据读取流程

Broker 端读取：

客户端请求到达 Broker
Broker 从本地 KRaftMetadataCache 读取元数据
缓存基于当前的 MetadataImage 提供数据
返回结果给客户端

特点：

无锁读取，高并发性能
本地缓存，低延迟访问
最终一致性保证

4.2 元数据更新流程

Controller 端处理：

接收元数据变更请求（如创建主题）
验证请求合法性
生成对应的元数据记录
通过 Raft 协议写入日志
日志提交后应用到本地状态

Broker 端同步：

Controller 通过 MetadataPublisher 广播变更
Broker 接收 MetadataDelta 和新的 MetadataImage
更新本地 KRaftMetadataCache
通知相关组件处理变更

4.3 元数据广播机制

发布器模式：

public interface MetadataPublisher {
    String name();
    void onMetadataUpdate(MetadataDelta delta, MetadataImage newImage, LoaderManifest manifest);
}

主要发布器类型：

KRaftMetadataCachePublisher：更新元数据缓存
FeaturesPublisher：管理特性版本
BrokerMetadataPublisher：处理 Broker 端各种变更
DynamicConfigPublisher：处理动态配置变更

5. Controller 选举和故障转移机制

5.1 Raft 选举流程

状态转换：

Unattached → Prospective → Candidate → Leader
     ↑                                    ↓
     ←――――――――――― Resigned ←――――――――――――――――

选举触发条件：

选举超时到期
发现更高纪元的 Leader
当前 Leader 故障

5.2 故障检测机制

心跳机制：

Leader 定期向 Follower 发送心跳
Follower 超时未收到心跳则发起选举
支持动态调整心跳间隔

故障转移流程：

检测到 Leader 故障
符合条件的节点转为 Candidate
发起投票请求
获得多数票后成为新 Leader
向其他节点发送 BeginQuorumEpoch 消息

5.3 分区领导者选举

触发条件：

Broker 故障导致分区 Leader 不可用
手动触发的领导者选举
分区副本重分配

选举策略：

优先从 ISR 中选择
考虑副本的日志完整性
支持 Unclean Leader Election（可配置）

6. 实际应用案例分析

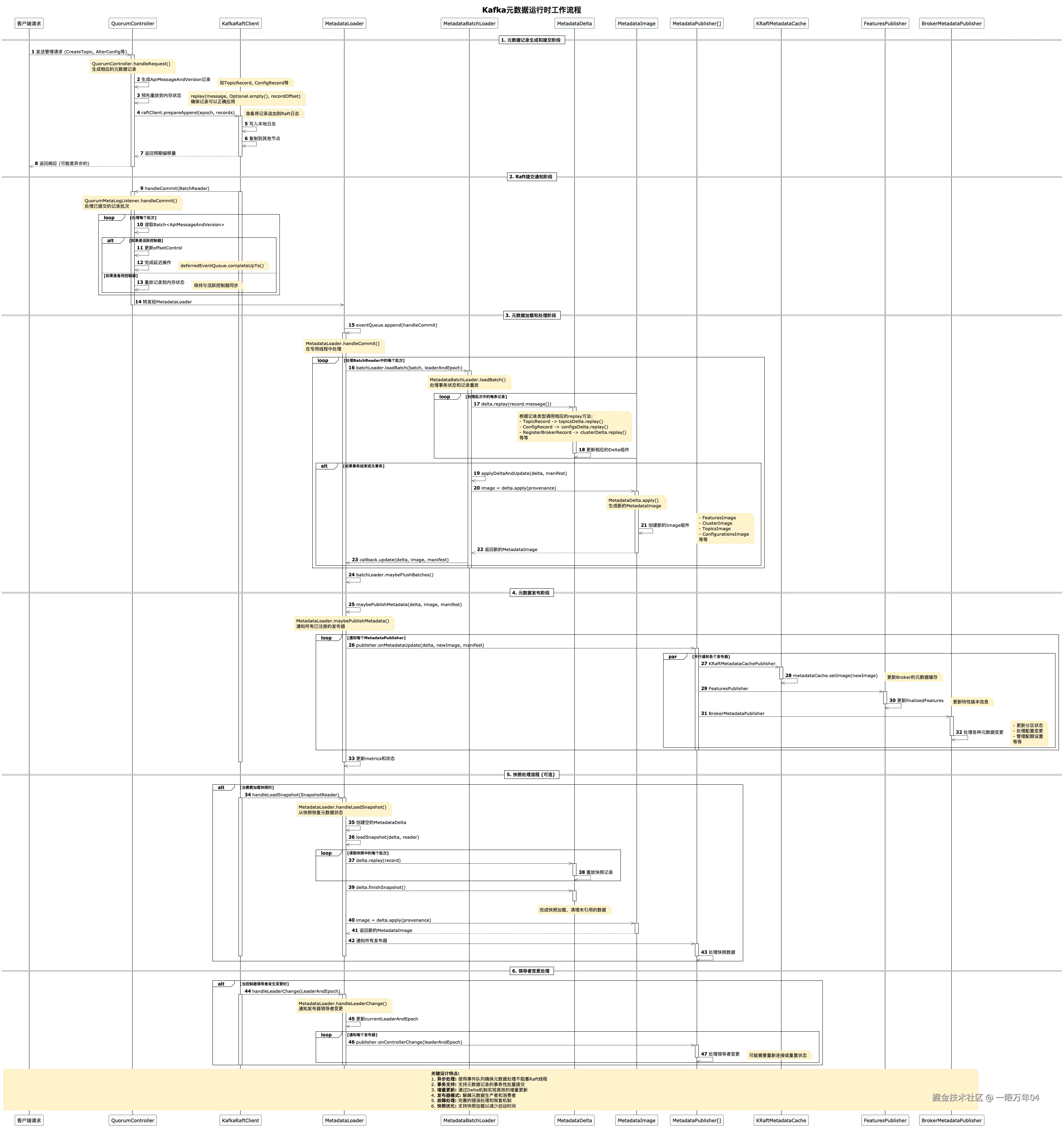

6.1 元数据运行时时序图


Kafka元数据运行时时序图

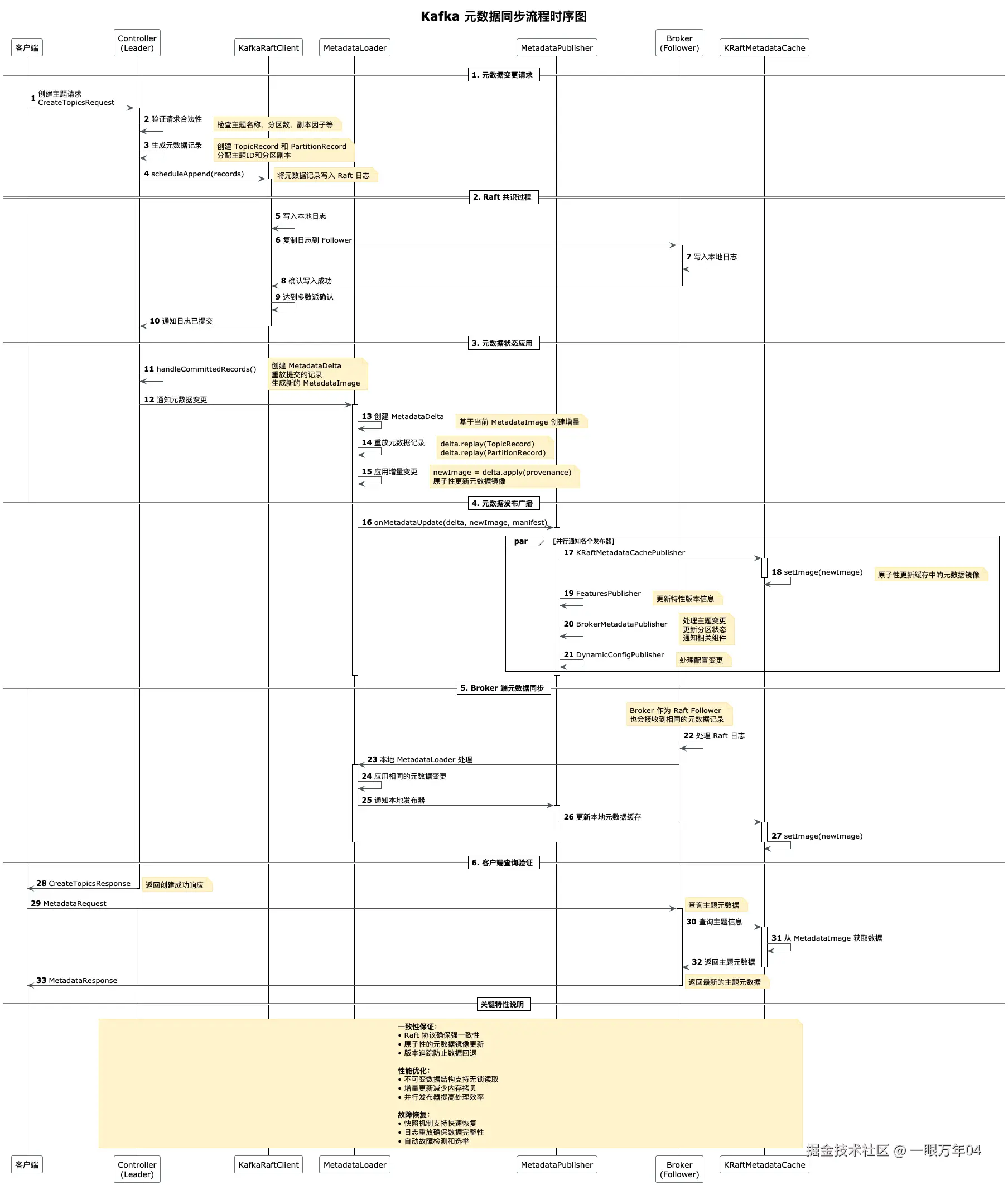

6.2 元数据同步时序图

Kafka-Kafka 元数据同步流程时序图.png

Kafka元数据同步时序图

同步流程特点：

强一致性：通过 Raft 协议保证数据一致性
原子更新：MetadataImage 的原子性替换
并行处理：多个发布器并行处理元数据变更
故障恢复：支持快照和日志重放恢复

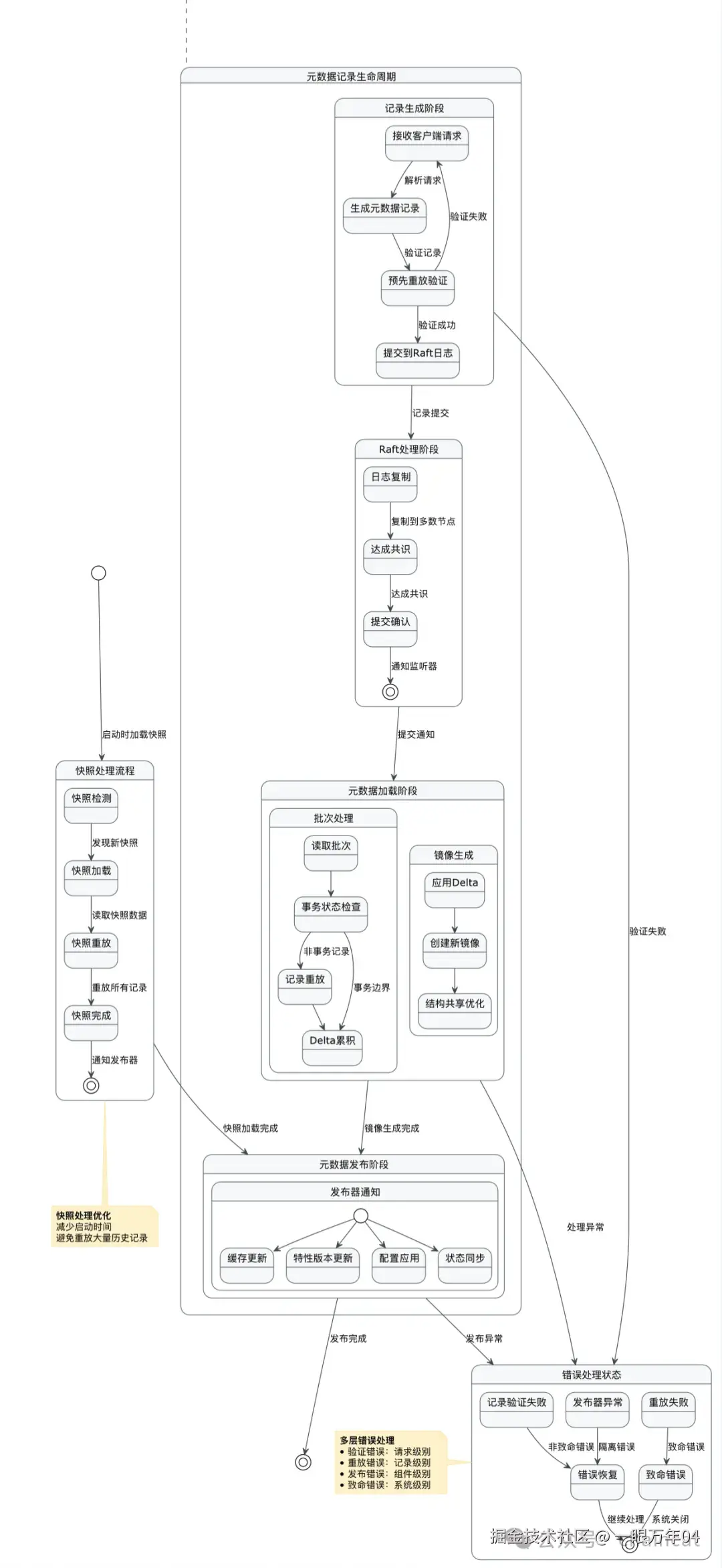

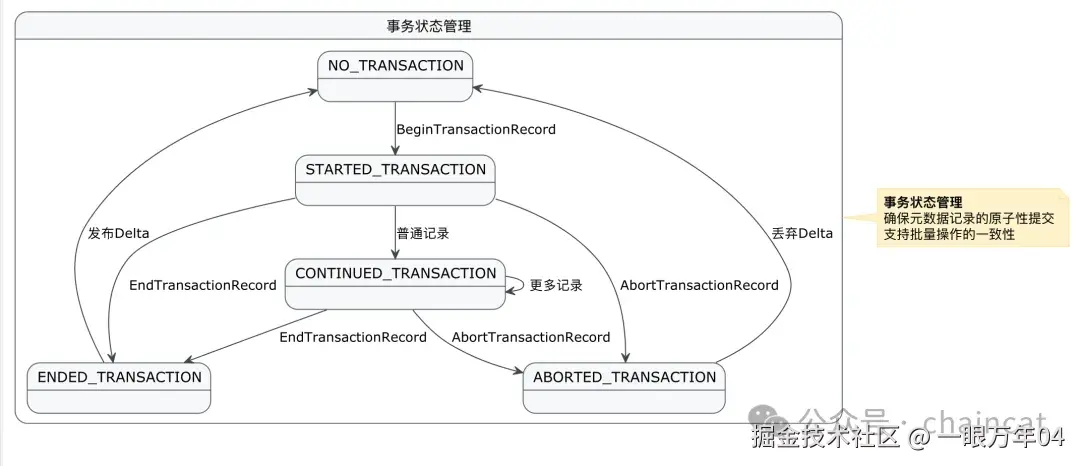

6.3 元数据状态图

总结

Kafka 元数据管理系统的演进代表了现代分布式系统设计的最佳实践。从依赖 Zookeeper 到完全自治的 KRaft 架构，Kafka 实现了：

架构简化：消除外部依赖，降低运维复杂度
性能提升：更高效的元数据访问和更新机制
强一致性：基于 Raft 协议的可靠一致性保证
高可用性：快速的故障检测和恢复能力
可扩展性：支持大规模集群的元数据管理

通过精心设计的 MetadataImage、MetadataDelta 和发布器机制，KRaft 实现了高性能、强一致性的元数据管理。结合完善的监控、调试工具和最佳实践，为构建可靠、高性能的流处理平台奠定了坚实基础。
