利用 Axrue9 中继器实现表格数据的查询

87 阅读3分钟

查询数据

查询需要实现能够根据一条提示查询或者是多条提示查询


下拉列表单一条件筛选

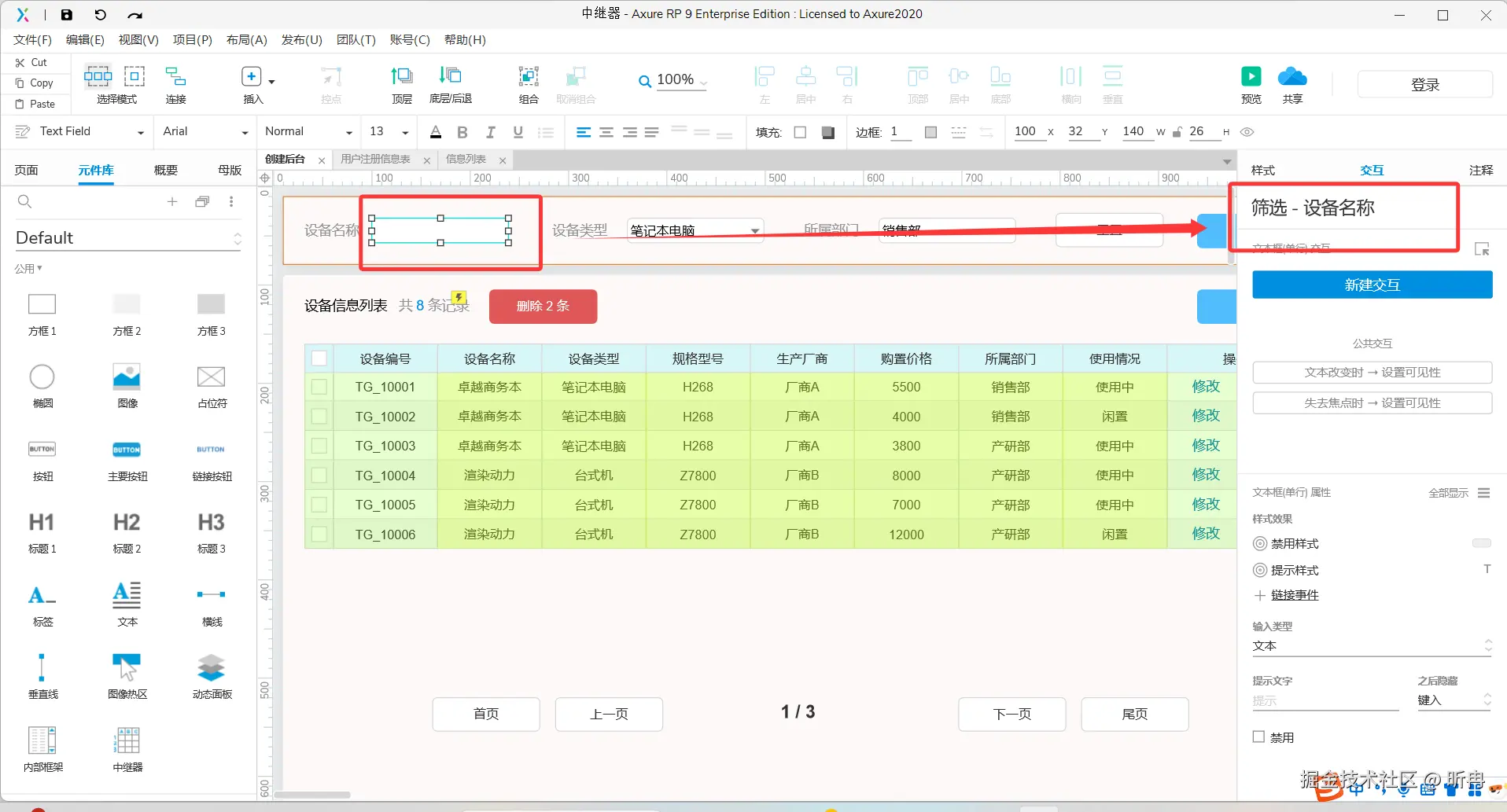

首先,为元件命名,避免因为元件太多导致找不到要实现交互的元件。

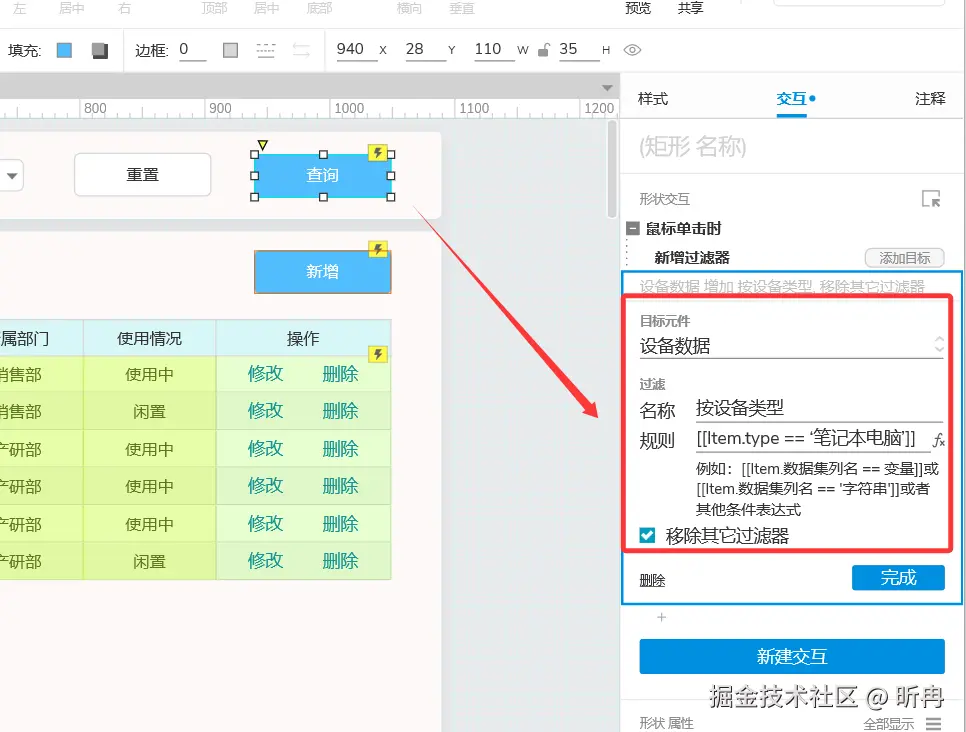

为查询按钮设置交互,设置在鼠标单击时添加筛选。



注意:按照以上操作在无论设备类型选择哪一个类型的数据,点击查询之后都只会保留笔记本电脑设备类型的数据。

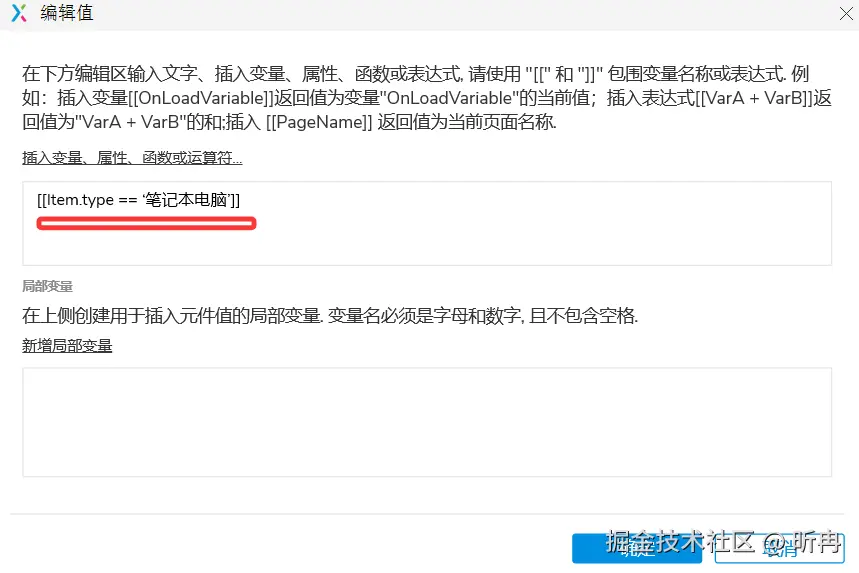

这是因为在规则部分我们就已经把查询的数据固定了,无论如何都没有办法改变。

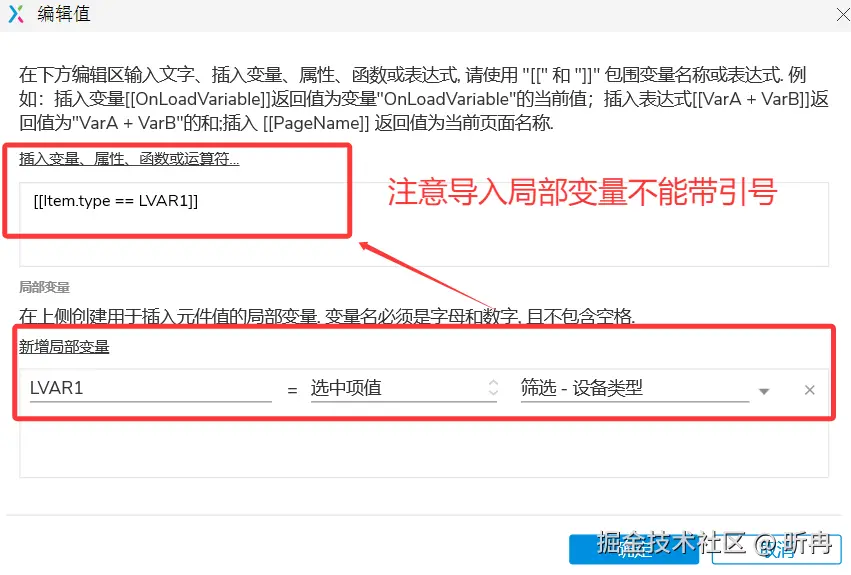

可以创建局部变量,设置被选中项强调一下,在选择元件的时候一定要是筛选项的设备类型


此时,当设备类型无论选择什么数据,表格都能够查询到对应的数据类型并在页面中显示出来。


下拉列表复合筛选

这个时候不可以在之前添加筛选的基础上再添加条件,需要再创建一个添加筛选。

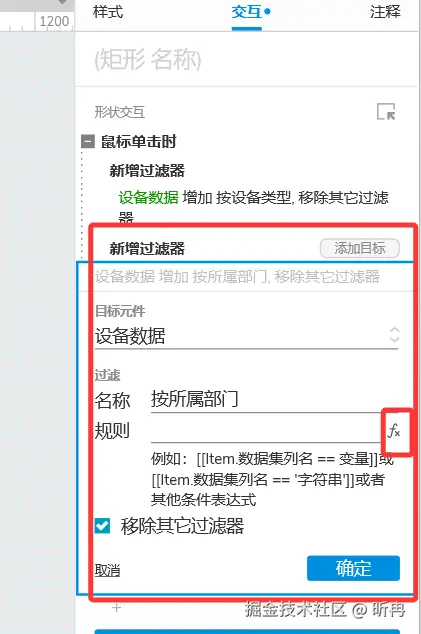

新增的添加筛选为所属部门。

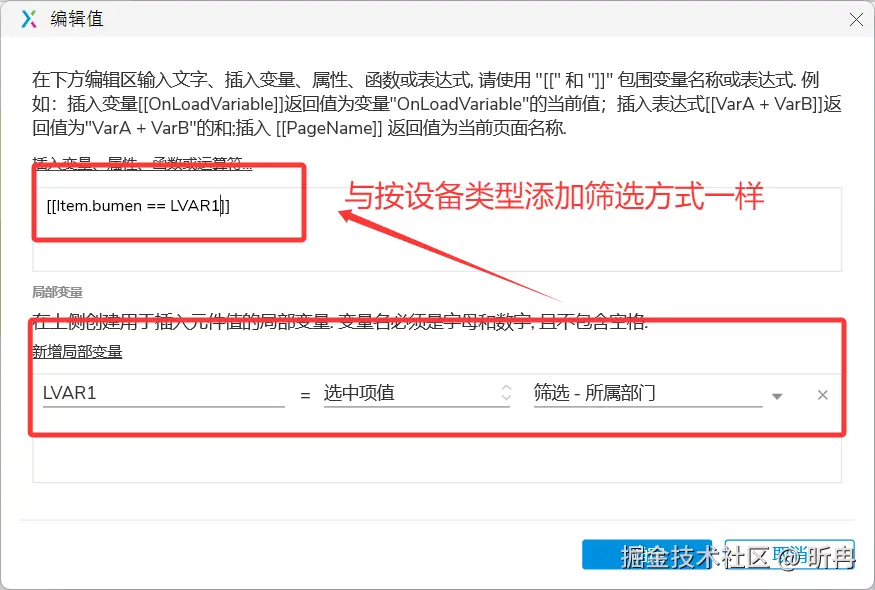

点击fx设置规则,方式与按设备类型一样,创建局部变量并引用。

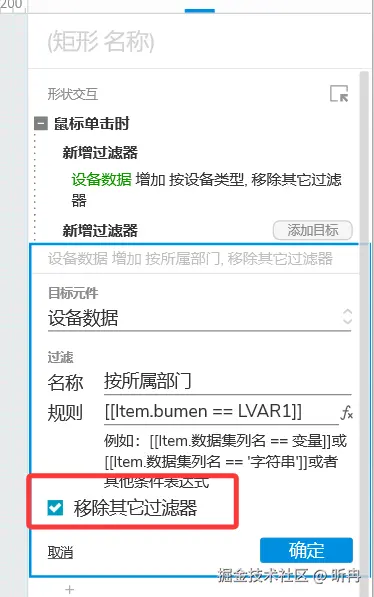

注意看移除筛选部分。

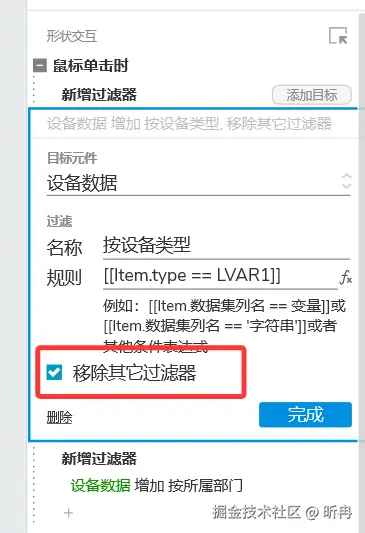

  • 勾上表示只能显示对应此筛选的条件

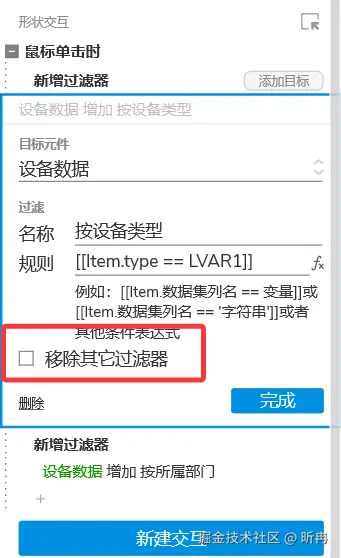

  • 取消勾选才能实现复合筛选


文本框筛选

模糊查询是文本框筛选的一大难点。

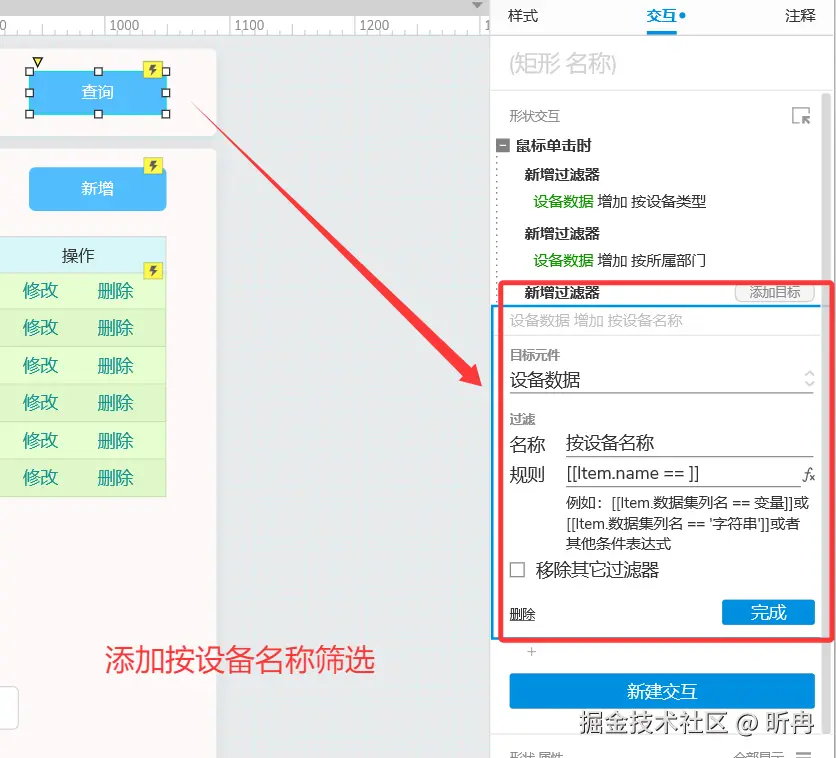

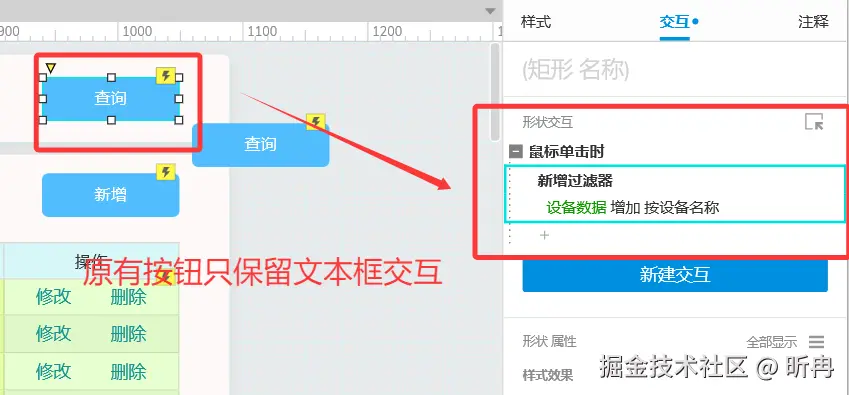

为方便实现文本框的模糊查询效果,需要先将前面两个下拉框的交互移除。

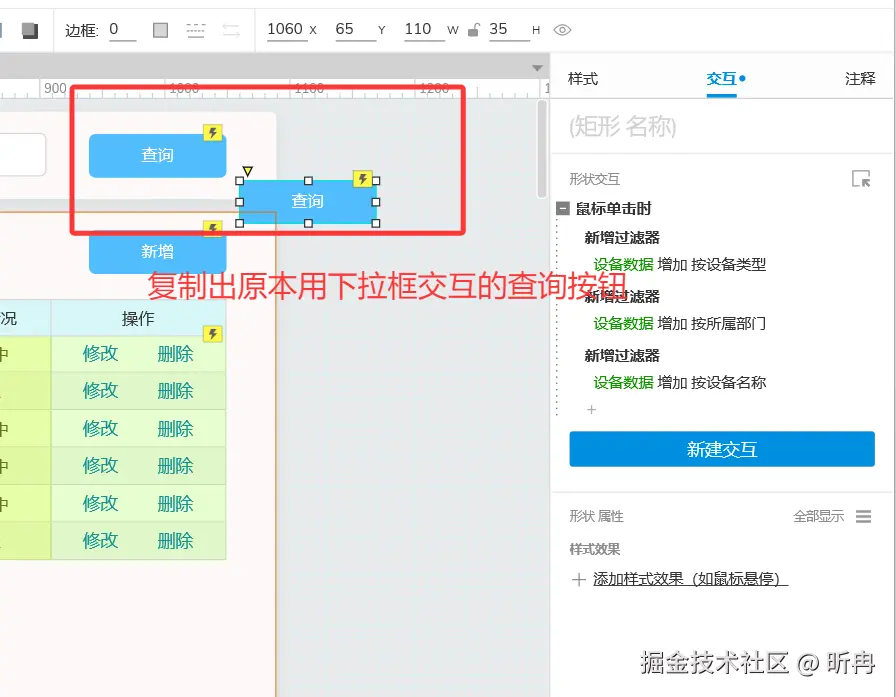

那么此时可以先复制出原有的新增按钮,防止后续还需将之前的步骤再创建一遍。



为实现模糊查询,我们需要考虑item.name里面是否包含输入的数据。

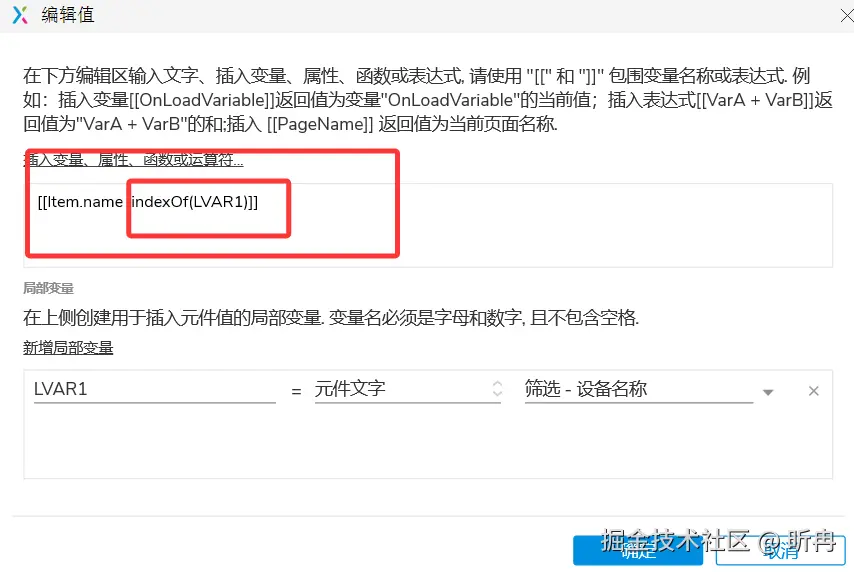

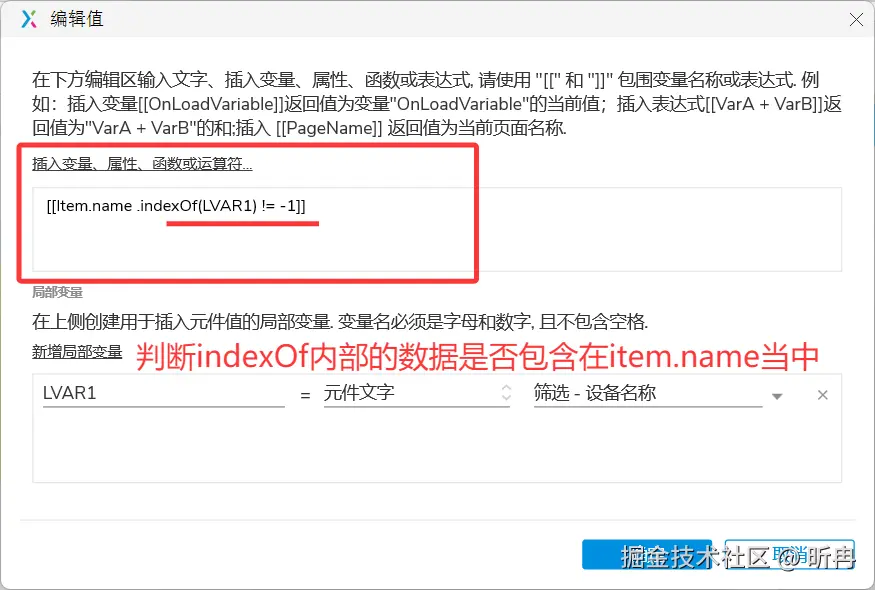

使用indexOf()函数判断item.name里面是否包含输入的数据。


方框内部可以翻译成:[[中继器.设备名称.是否包含(输入框)]]

利用[[item.name.indexOf(LVAR1)]]是否等于-1的方式来判断输入的数据是否包含在item.name当中。


如果indecOf(LVAR1)不包含在item.name当中的话那么等于-1,如果包含那么就不等于-1。

最后,将三个筛选交互事件合并在一起,查询功能就已全部实现。

重置

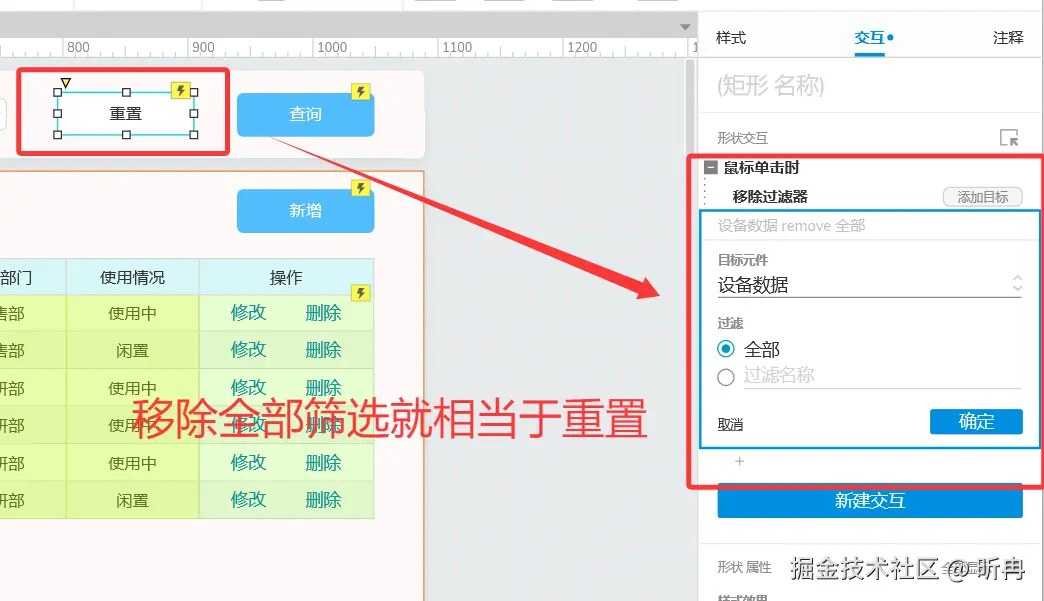

为重置按钮新增一个交互,把之前所设置的筛选全部移除,就可以重置表单控件。

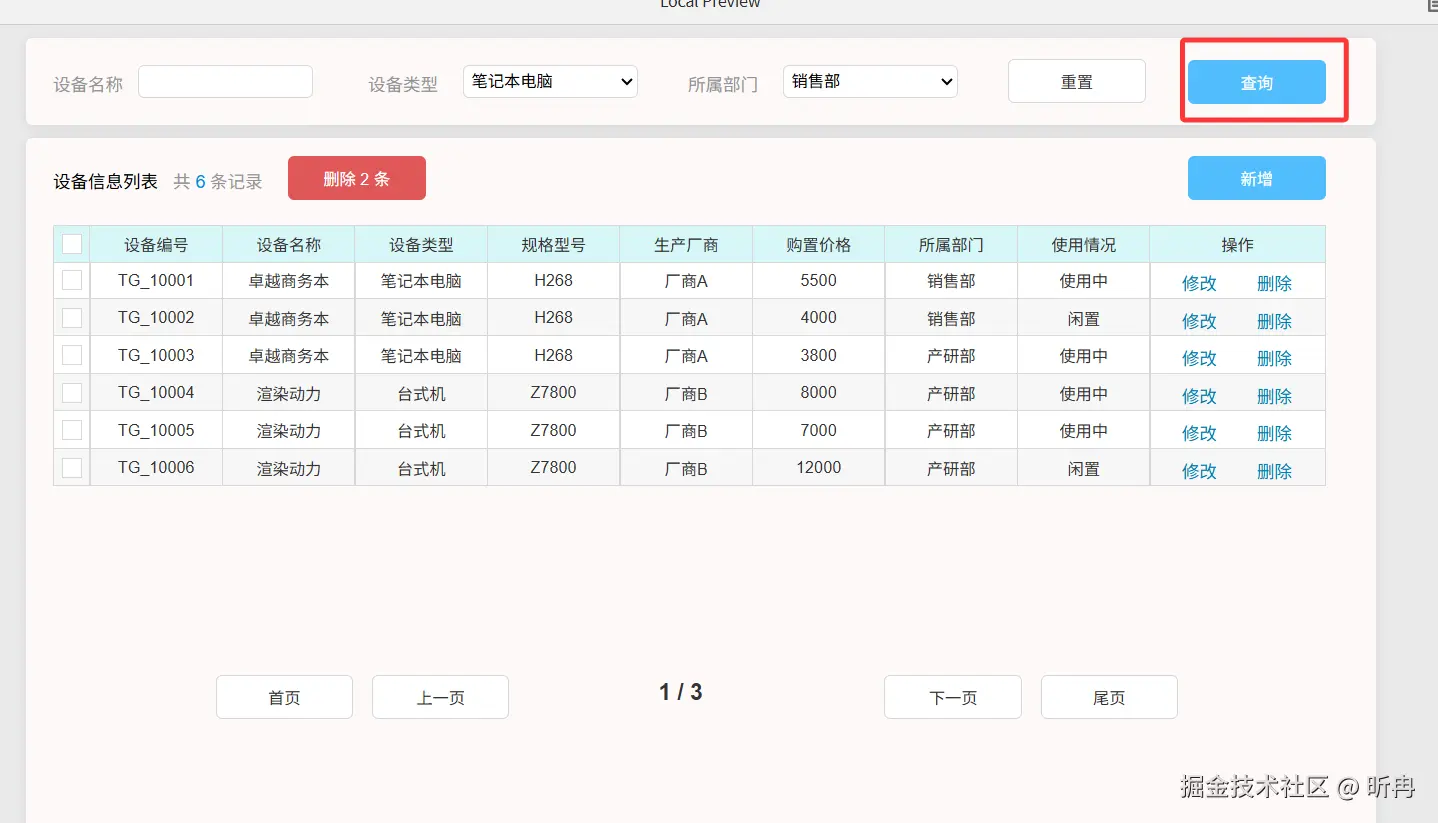

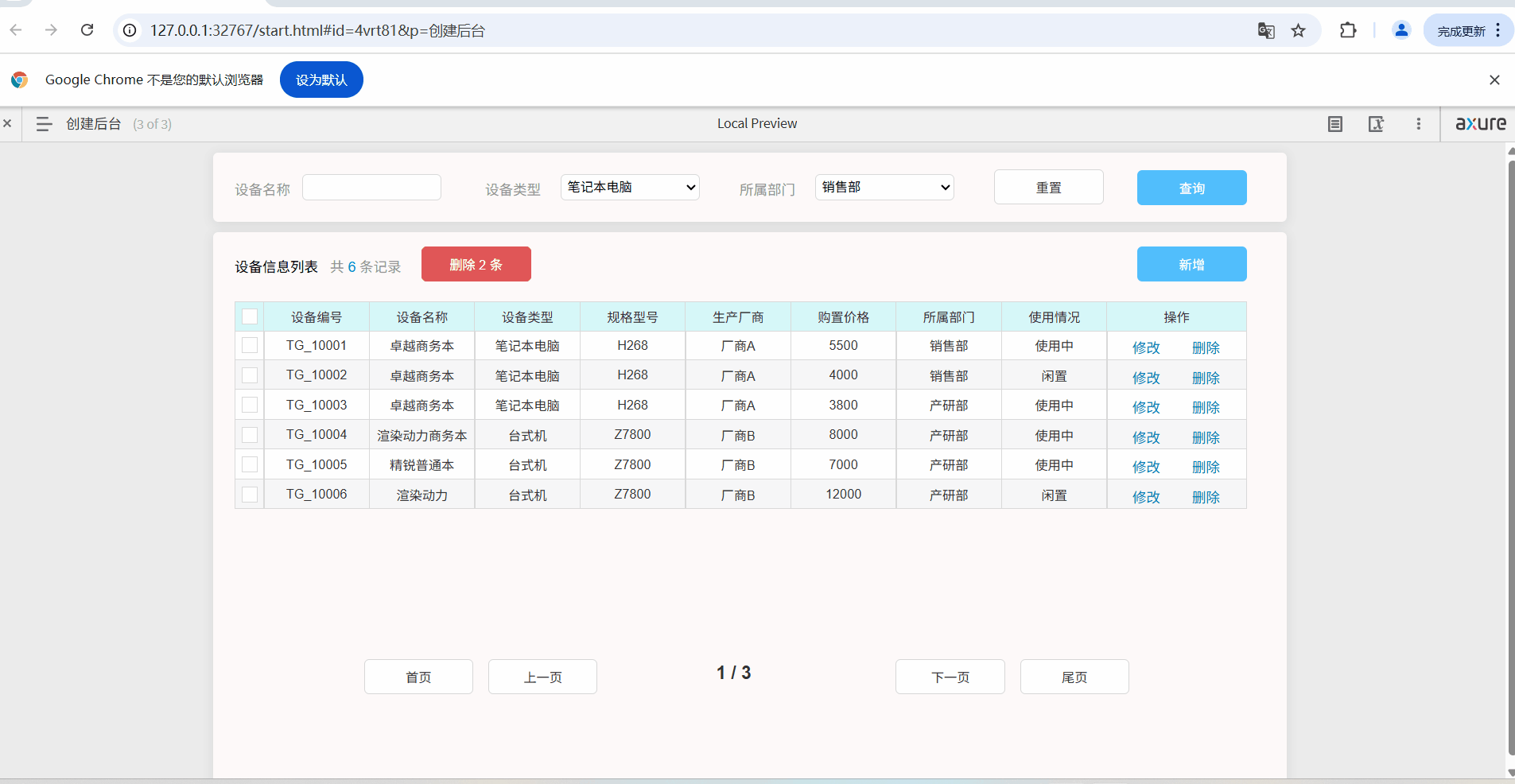

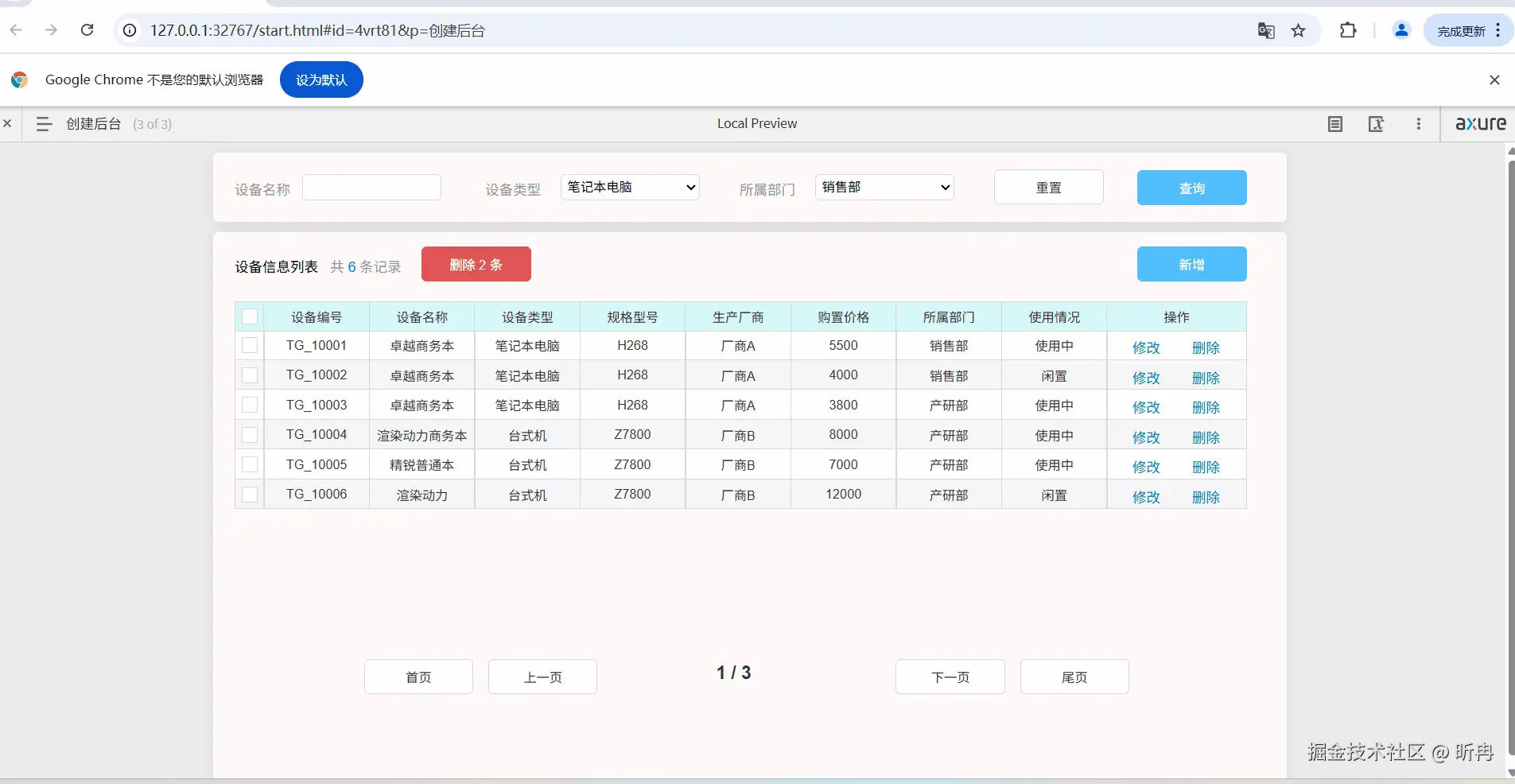

查询效果整体预览


查询功能可以根据三个表单控件的内部信息进行查询,并且拥有模糊查询的效果。

到目前为止,利用Axure 9中继器实现的原型图设计的增删改查已学习。
