鸿蒙Next使用Canvas绘制一个汽车仪表盘

移动端开发zxh
45 阅读4分钟

本文通过实现一个汽车仪表盘，介绍使用CanvasRenderingContext2D在Canvas组件上进行绘制图形。

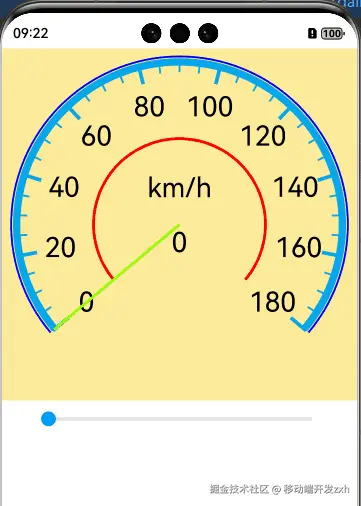

看一下最终演示：


先了解一下CanvasRenderingContext2D都有哪些属性和方法

属性名说明
fillStyle指定绘制的填充色。
lineWidth设置绘制线条的宽度。
strokeStyle设置线条的颜色。
lineCap指定线端点的样式。
lineJoin指定线段间相交的交点样式。
miterLimit设置斜接面限制值。
font设置文本绘制中的字体样式。
textAlign设置文本绘制中的文本对齐方式。
textBaseline设置文本绘制中的水平对齐方式。
globalAlpha设置透明度。
lineDashOffset设置画布的虚线偏移量。
globalCompositeOperation设置合成操作的方式。
shadowBlur设置绘制阴影时的模糊级别。
shadowColor设置绘制阴影时的阴影颜色。
shadowOffsetX设置绘制阴影时和原有对象的水平偏移值。
shadowOffsetY设置绘制阴影时和原有对象的垂直偏移值。
imageSmoothingEnabled用于设置绘制图片时是否进行图像平滑度调整。
height组件高度。
width组件宽度。
imageSmoothingQualityimageSmoothingEnabled 为 true 时，用于设置图像平滑度。
direction用于设置绘制文字时使用的文字方向。
filter用于设置图像的滤镜。
canvas获取和 CanvasRenderingContext2D 关联的 Canvas 组件的 FrameNode 实例。

本文使用的几个方法以放到前面，可以参考说明。

方法名说明
beginPath创建一个新的绘制路径
arc绘制弧线路径
stroke根据当前的路径，进行边框绘制操作
save将当前状态放入栈中，保存canvas的全部状态，通常在需要保存绘制状态时调用
translate移动当前坐标系的原点
rotate针对当前坐标轴进行顺时针旋转
restore对保存的绘图上下文进行恢复
fillText绘制填充类文本
fillRect填充一个矩形
strokeRect绘制具有边框的矩形，矩形内部不填充
clearRect删除指定区域内的绘制内容
strokeText绘制描边类文本
measureText返回一个文本测算的对象
moveTo路径从当前点移动到指定点
lineTo从当前点到指定点进行路径连接
closePath结束当前路径形成一个封闭路径
quadraticCurveTo创建二次贝赛尔曲线的路径
arcTo依据给定的控制点和圆弧半径创建圆弧路径
ellipse在规定的矩形区域绘制一个椭圆
rect创建矩形路径
fill对当前路径进行填充
clip设置当前路径为剪切路径
reset重置为其默认状态，清除后台缓冲区、绘制状态栈、绘制路径和样式
saveLayer创建一个图层
scale设置canvas画布的缩放变换属性，后续的绘制操作将按照缩放比例进行缩放
drawImage进行图像绘制
createLinearGradient创建一个线性渐变色

源码：

import { getScreenWidth } from '../utils/DisplayUtil';

@Entry
@ComponentV2
struct CanvasTest {
  private settings: RenderingContextSettings = new RenderingContextSettings(true);
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
  private context2: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
  private context3: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
  @Local centerX: number = 0
  @Local centerY: number = 0
  @Local currentSpeed: number = 0
  @Local angle: number = 0
  @Local startAngle:number= Math.PI * 140 / 180   //弧线的起始弧度
  @Local endAngle:number= Math.PI * 40 / 180   //弧线的起始弧度

  //绘制渐变外环
  draw(){
    this.context3.clearRect(0,0,2*this.centerX,2*this.centerX)
    this.context3.beginPath()
    let grad = this.context3.createLinearGradient(this.getStartX(), this.getStartY(), this.getEndX(), this.getEndY())
    grad.addColorStop(0, '#0000ff00')
    grad.addColorStop(0.9, '#00ff00')
    if (this.currentSpeed>120) {
      grad.addColorStop(1, '#ff0000')
    }else {
      grad.addColorStop(1, '#00ff00')
    }
    this.context3.strokeStyle = grad;
    this.context3.lineWidth = 4;
    this.context3.arc(this.centerX, this.centerY, this.centerX - 4, this.startAngle, Math.PI * (140+(this.currentSpeed * 260 / 180) ) / 180)
    this.context3.stroke()
  }

  build() {
    Column() {
      Stack() {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor("#fceb99")
          .onReady(() => {
            //绘制外环
            this.context.beginPath()
            this.context.strokeStyle = '#0000ff';
            this.context.lineWidth = 2;
            this.context.arc(this.centerX, this.centerY, this.centerX - 10, this.startAngle, this.endAngle)
            this.context.stroke()
            //绘制内环
            this.context.beginPath()
            this.context.strokeStyle = '#07A6EC';
            this.context.lineWidth = 8;
            this.context.arc(this.centerX, this.centerY, this.centerX - 16, this.startAngle,  this.endAngle)
            this.context.stroke()
            //绘制刻度
            this.context.save()
            this.context.translate(this.centerX, this.centerY);
            this.context.rotate(Math.PI * 50 / 180)
            for (let i = 0; i <= 36; i++) {
              if (i % 4 == 0) {
                this.context.beginPath()
                this.context.lineWidth = 4;
                this.context.strokeStyle = '#07A6EC';
                this.context.moveTo(0, this.centerY - 34);
                this.context.lineTo(0, this.centerY - 12);
                this.context.stroke();
              } else {
                this.context.beginPath()
                this.context.lineWidth = 2;
                this.context.strokeStyle = '#07A6EC';
                this.context.moveTo(0, this.centerY - 26);
                this.context.lineTo(0, this.centerY - 12);
                this.context.stroke();
              }
              this.context.rotate(Math.PI * (260 / 36) / 180)
            }
            this.context.restore()
            //绘制数字
            this.context.save()
            this.context.translate(this.centerX, this.centerY);
            for (let i = 0; i < 10; i++) {
              // 转换为弧度
              const radians = (140 + i * (260 / 9)) * Math.PI / 180;
              // 计算坐标
              const x = (this.centerY - 60) * Math.cos(radians);
              const y = (this.centerY - 60) * Math.sin(radians);
              this.context.textAlign = 'center'
              this.context.textBaseline = 'middle'
              this.context.font = '30vp sans-serif'
              this.context.fillText(i * 20 + '', x, y)
            }
            //绘制中间单位
            this.context.textAlign = 'center'
            this.context.textBaseline = 'middle'
            this.context.font = '30vp sans-serif'
            this.context.fillText('km/h', 0, -40)
            this.context.restore()
            //绘制红色圆环
            this.context.translate(0, 0);
            this.context.beginPath()
            this.context.strokeStyle = Color.Red;
            this.context.lineWidth = 3;
            this.context.arc(this.centerX, this.centerY, this.centerX - 100, this.startAngle,  this.endAngle)
            this.context.stroke()
          })
        Canvas(this.context3)
          .width('100%')
          .height('100%')

        Canvas(this.context2)
          .width('100%')
          .height('100%')
          .onReady(() => {
            this.context2.beginPath()
            this.context2.lineWidth = 3;
            this.context2.strokeStyle = "#95ff00";
            this.context2.moveTo(this.centerX, this.centerY)
            this.context2.lineTo(this.centerX, 14)
            this.context2.stroke()
          })
          .rotate({ centerX: this.centerX, centerY: this.centerY, angle: this.cacleAngle() })

        Text(this.currentSpeed + '').fontColor(Color.Black).fontSize(30).offset({ y: 20 })

      }.height('50%').width('100%')
      .onSizeChange((oldValue: SizeOptions, newValue: SizeOptions) => {
        this.centerX = (newValue.width as number) / 2
        this.centerY = (newValue.height as number) / 2
      })

      Slider({
        value: this.currentSpeed,
        min: 0,
        max: 180,
        step: 1,
      })
        .width('80%')
        .blockColor("#0099ff")//设置滑块的颜色
        .onChange((value: number, mode: SliderChangeMode) => {
          this.currentSpeed = value
        })
    }
  }

  cacleAngle(): number {
    this.draw();
    // (当前速度/最大速度180)*圆环角度260- 默认其实位置从中心位置向左旋转130
    return (this.currentSpeed * 260 / 180) - 130
  }

  getStartX() {
    const angleRadians = 140 * Math.PI / 180;
    return this.centerX + this.centerX * Math.cos(angleRadians);
  }

  getStartY(): number {
    const angleRadians = 140 * Math.PI / 180;
    return this.centerX + this.centerX * Math.sin(angleRadians);
  }

  getEndX() {
    const angleRadians = (140+(this.currentSpeed * 260 / 180) )* Math.PI / 180;
    return this.centerX + this.centerX * Math.cos(angleRadians);
  }
  getEndY(): number {
    const angleRadians = (140+(this.currentSpeed * 260 / 180))* Math.PI / 180;
    return this.centerX + this.centerX * Math.sin(angleRadians);
  }
}
