在IC设计的过程中有一些是常见的结构，比如FIFO，仲裁器，排序器，移位器，环形移位器,环形FIFO等，以下就来介绍几种我自己设计过程中才用到的结构。
1 移位器
移位器主要采用的是对数移位器，可以根据所需要移动的位数实现对数据的移位，具体代码如下：
1）右移
// 可以使用generate来参数化这种模块input data;output data_p;wire [02:00] shift_num;wire [31:00] data_s1;wire [31:00] data_s2;wire [31:00] data_s4;assign data_s1 = shift_num[00] ? {1'd0,data[31:01]} : data;assign data_s2 = shift_num[01] ? {2'd0,data_s1[31:02]} : data_s1;assign data_s4 = shift_num[02] ? {4'd0,data_s2[31:04]} : data_s2;assign data_p = data_s4;
2）环形移位器
// 可以使用generate来参数化这种模块input data;output data_p;wire [02:00] shift_num;wire [31:00] data_s1;wire [31:00] data_s2;wire [31:00] data_s4;assign data_s1 = shift_num[00] ? {data[00],data[31:01]} : data;assign data_s2 = shift_num[01] ? {data_s1[01:00],data_s1[31:02]} : data_s1;assign data_s4 = shift_num[02] ? {data_s2[03:00],data_s2[31:04]} : data_s2;assign data_p = data_s4;
2 仲裁器
仲裁器在ic设计的过程中常见的是固定优先级仲裁，以下提供两种常见的写法，其中第二种只需要1条代码就可以实现同样的功能，适合进行参数化，第二种方法主要使用了独热码的特性。
wire [02:00] req;wire [02:00] ack;always @(*) begin if(req[0]) begin ack[0] = 1; end else if(req[1]) begin ack[1] = 1; end else begin ack[2] = 1; endend
wire [02:00] req;wire [02:00] ack;assign ack = (~(req - 1)) & req;
3 环形FIFO
环形FIFO在实现FIR和IIR滤波器中是非常常见的实现方法，环形FIFO主要的核心是通过1个写指针和1个读指针来实现的。

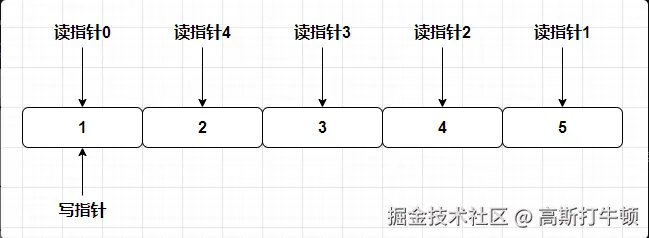

开始写指针和读指针在同一个地址（如图1），为地址1，输入的数据写入地址1，然后将数据读出来运算，先读地址1，然后读地址5，接着是地址4，一直到地址2结束这一次读取的流程，完成一次读取后，指针的相对状态如图2，写指针加1。
图1
图2
当下一个数据进来后，写在地址2，读取过程启动，从2地址开始读取，然后从1地址读取，直到读到3地址结束，最后当写指针前进到5地址，完成整个读的行为后，写指针此时需要回到1地址，再继续重复上述的操作。
