1.算法仿真效果
本文是之前写的文章
《基于FPGA的QPSK+帧同步系统verilog开发,包含testbench,高斯信道,误码统计,可设置SNR》
的硬件测试版本。
在系统在仿真版本基础上增加了ila在线数据采集模块，vio在线SNR设置模块，数据源模块。

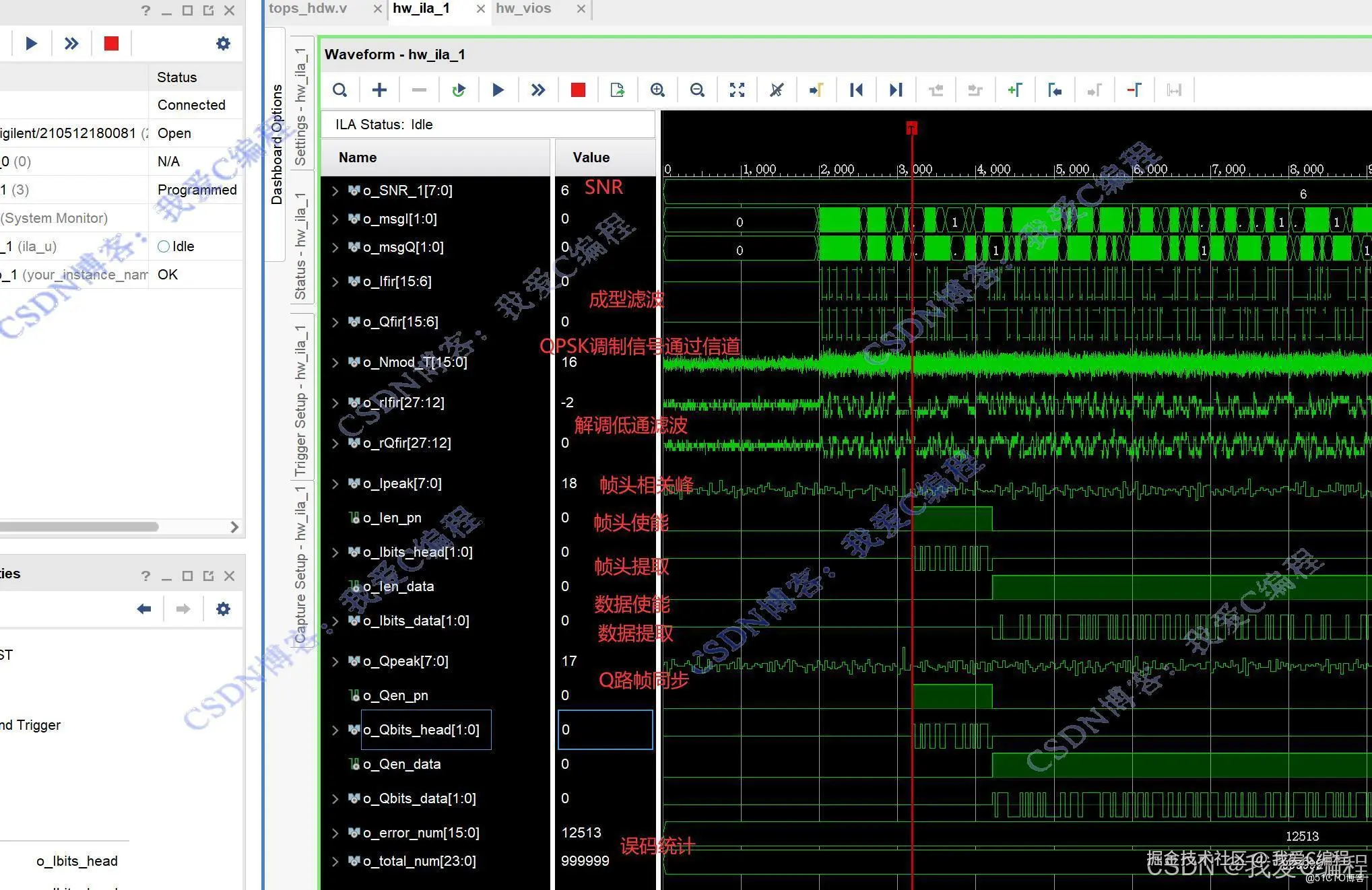

硬件ila测试结果如下：（完整代码运行后无水印）：
vio设置SNR=6db
vio设置SNR=15db
硬件测试操作步骤可参考程序配套的操作视频。
2.算法涉及理论知识概要
2.1QPSK
QPSK是一种数字调制方式，它将两个二进制比特映射到一个符号上，使得每个符号代表四种可能的相位状态。因此，QPSK调制解调系统可以实现更高的传输速率和更高的频谱效率。基于FPGA的QPSK调制解调系统通常由以下几个模块组成：
数据生成模块：生成要传输的二进制数据流。
QPSK调制模块：将二进制数据流转换为符号序列，并将每个符号映射到特定的相位状态。
QPSK解调模块：将接收到的符号序列解调为二进制数据流。
QPSK调制模块
QPSK调制模块将二进制数据流转换为符号序列，并将每个符号映射到特定的相位状态。QPSK调制使用四个相位状态，分别为0度、90度、180度和270度。在QPSK调制中，每个符号代表两个比特，因此，输入二进制数据流的速率必须是符号速率的两倍。

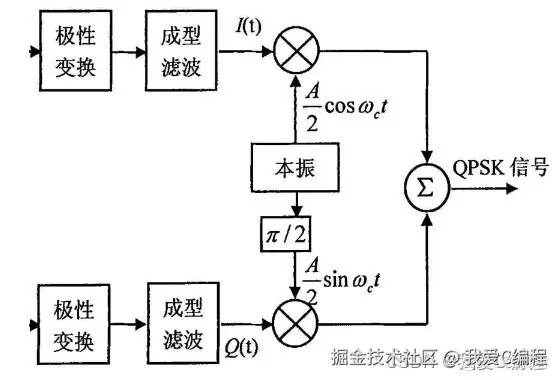

QPSK调制模块通常使用带有正弦和余弦输出的正交调制器（I/Q调制器）来实现。在I/Q调制器中，输入信号被分成两路，一路被称为“正交（I）路”，另一路被称为“正交（Q）路”。每个输入符号被映射到一个特定的正交信号，然后通过合成器将两个信号相加，形成QPSK调制信号。
QPSK解调模块

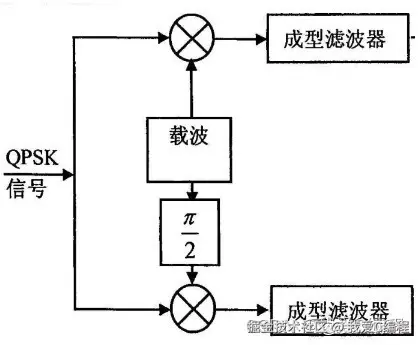

QPSK解调模块将接收到的符号序列解调为二进制数据流。解调模块使用相干解调器来实现，相干解调器可以将接收到的信号分解成两个正交分量，然后将它们与本地正交信号相乘，得到原始的QPSK符号。解调器的输出是一个复数，需要进行幅值解调和相位解调才能得到原始的二进制数据流。
2.2 帧同步
在数字通信中，信息通常是以帧为单位进行组织和传输的。帧同步的目的是确定每一帧的起始位置，以便接收端能够正确地解调出每帧中的数据。
设发送的帧结构为：帧同步码 + 信息码元序列 。帧同步码是具有特定规律的码序列，用于接收端识别帧的起始。

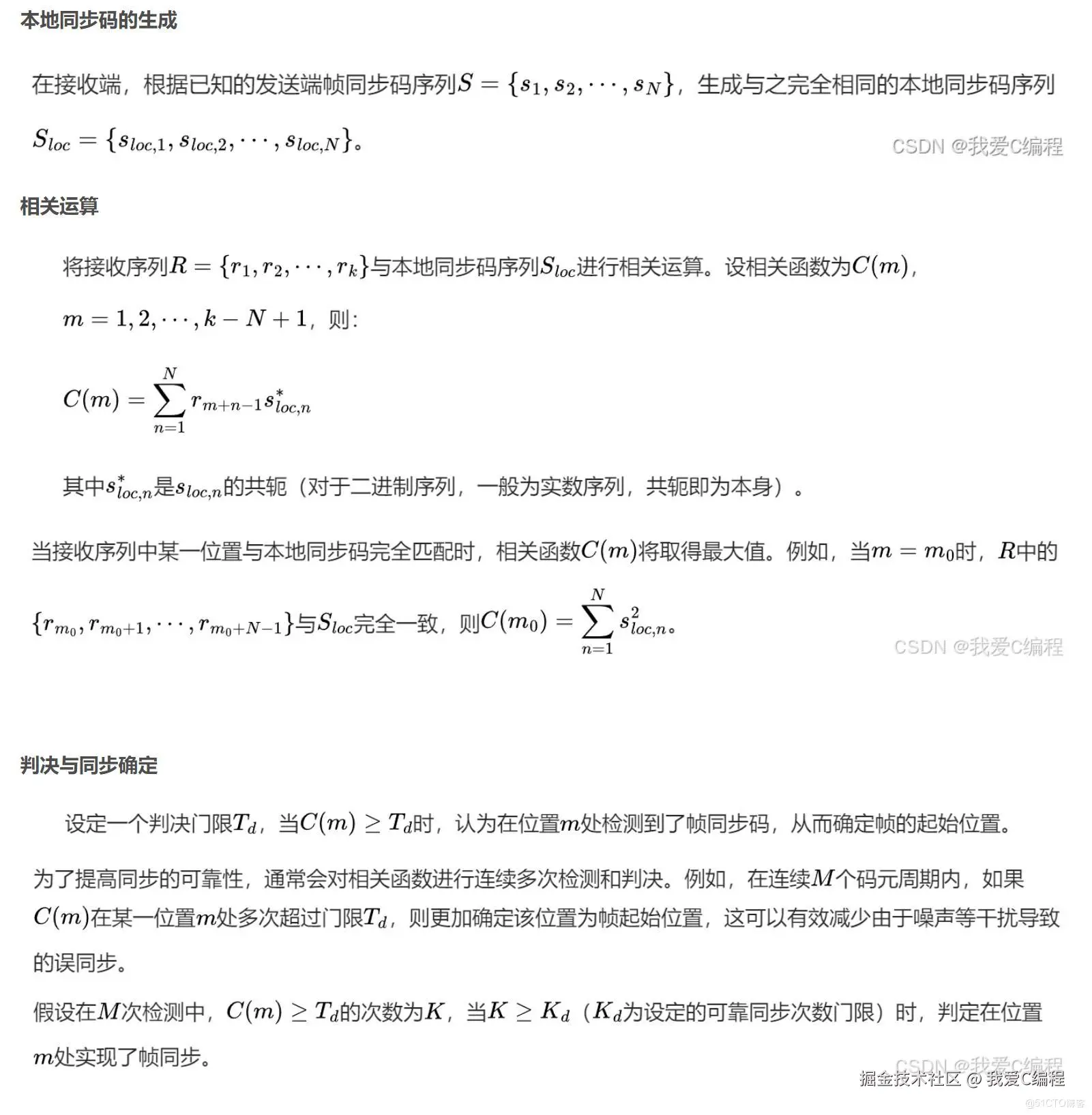

帧同步的过程就是在接收序列中寻找与帧同步码匹配的位置，一旦找到匹配位置，就确定了帧的起始位置，后续的码元就可以按照帧结构进行正确的划分和处理。
3.Verilog核心程序 ``timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2024/11/04 19:54:30
// Design Name:
// Module Name: tops_hdw
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//
module tops_hdw(
input i_clk,
input i_rst,
output reg [3:0] led
);
//产生模拟测试数据
wire signed[1:0]o_msgI;
wire signed[1:0]o_msgQ;
signaler signaler_u(
.i_clk (i_clk),
.i_rst (~i_rst),
.o_bits1(o_msgI),
.o_bits2(o_msgQ)
);
//设置SNR
wire signed[7:0]o_SNR;
vio_0 your_instance_name (
.clk(i_clk), // input wire clk
.probe_out0(o_SNR) // output wire [7 : 0] probe_out0
);
wire signed[15:0]o_Ifir;
wire signed[15:0]o_Qfir;
wire signed[15:0]o_Nmod_T;
wire signed[31:0]o_rmodc;
wire signed[31:0]o_rmods;
wire signed[31:0]o_rIfir;
wire signed[31:0]o_rQfir;
wire [1:0]o_Ibits_data;
wire [1:0]o_Ibits_head;
wire [7:0]o_Ipeak;
wire o_Ien_data;
wire o_Ien_pn;
wire [1:0]o_Qbits_data;
wire [1:0]o_Qbits_head;
wire [7:0]o_Qpeak;
wire o_Qen_data;
wire o_Qen_pn;
wire signed[31:0]o_error_num;
wire signed[31:0]o_total_num;
QPSK_tops uut(
.i_clk (i_clk),
.i_rst (~i_rst),
.i_Ibits (o_msgI),
.i_Qbits (o_msgQ),
.i_SNR (o_SNR),
.o_Ifir (o_Ifir),
.o_Qfir (o_Qfir),
.o_mod_T (),
.o_Nmod_T (o_Nmod_T),
.o_rmodc(o_rmodc),
.o_rmods(o_rmods),
.o_rIfir(o_rIfir),
.o_rQfir(o_rQfir),
.o_Ibits_data (o_Ibits_data),
.o_Ibits_head (o_Ibits_head),
.o_Ipeak (o_Ipeak),
.o_Ien_data (o_Ien_data),
.o_Ien_pn (o_Ien_pn),
.o_Iframe_start (),
.o_Qbits_data (o_Qbits_data),
.o_Qbits_head (o_Qbits_head),
.o_Qpeak (o_Qpeak),
.o_Qen_data (o_Qen_data),
.o_Qen_pn (o_Qen_pn),
.o_Qframe_start (),
.o_error_num (o_error_num),
.o_total_num (o_total_num)
);
//ila篇内测试分析模块140
ila_0 ila_u (
.clk(i_clk), // input wire clk
.probe0({
o_msgI,o_msgQ,o_SNR,o_Ifir[15:6],o_Qfir[15:6],//30
o_Nmod_T,o_rIfir[27:12],o_rQfir[27:12],//48
o_error_num[15:0],o_total_num[23:0],//40
//28
o_Ien_pn,
o_Ien_data,
o_Ipeak,
o_Ibits_head,
o_Ibits_data,
o_Qen_pn,
o_Qen_data,
o_Qpeak,
o_Qbits_head,
o_Qbits_data
})
);
endmodule`
