Angular NodeInjector使用的二进制运算

阿迪州
131 阅读5分钟

Angular NodeInjector实现中有不少二进制运算，比如它的布隆过滤器，InjectorIndex值的存储。二进制运算简单，计算效率高，值得掌握。下面我们一起看下NodeInjector实现中的二进制运算。

如果你对NodeInjector还不太熟悉，为了不影响这篇文章，请先阅读下Angular DI - 了解Ivy NodeInjector

据我所知，NodeInjector中多处使用位运算的地方，他们是

  • 存储特定的位到布隆过滤器
  • 检查特定的位是否设置到布隆过滤器
  • InjectorIndex值的存储与获取

存储特定的位到布隆过滤器中

Angular使用或运算把由NG_ELEMENT_ID求得的特定位存入布隆过滤器。


let nextNgElementId = 0;
id = (type as any)[NG_ELEMENT_ID] = nextNgElementId++;

const BLOOM_MASK = 255;
const bloomHash = id & BLOOM_MASK;

const mask = 1 << bloomHash;
const BLOOM_BUCKET_BITS = 5;
(tView.data as number[])[bloomHash >> BLOOM_BUCKET_BITS] |= mask;

如代码所示，生成一个NG_ELEMENT_ID整数值（JS的一个整数由32个位表示），与BLOOM_MASK(值为255)做与运算。255的二进制表示是000...011111111（除了最后8位是1，其他24都是0），当与NG_ELEMENT_ID 32个位按位与时，结果只会保留NG_ELEMENT_ID最后8位的值，等于说bloomHash最大值是255。可以看到，与运算能够用来提取特定位，比如这里提取NG_ELEMENT_ID最后8位。

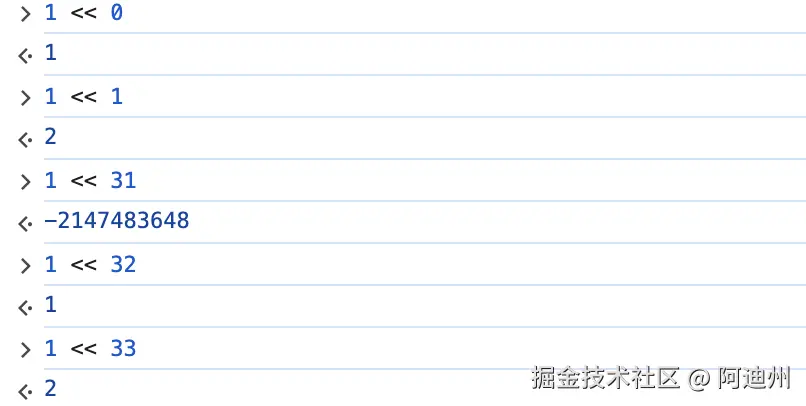

然后把1向右移动bloomHash表示的数值位，即使bloomHash值可能大于32，但一个整数值只有32位，因此mask只能是一个2^0和2^31之间的数字。我们去console验证一下，从移动32位开始，结果开始与移动0位，1位等重复。

Screenshot 2025-05-22 at 10.37.00 PM.png

我们看下，最后一条语句中包含的位操作

  • bloomHash >> BLOOM_BUCKET_BITS（BLOOM_BUCKET_BITS的值等于5）

    右移位运算(>>)能够用来做除法运算。每右移一位等于把值除以2并向下取整，比如5 >> 1, 等于Math.floor(5/2)。这里bloomHash >> 5 就等于Math.floor(bloomHash / 2^5)，等于Math.floor(bloomHash / 32)。32是一个JS整数的位数，也是tView.data整数数组中一个值的长度，bloomHash/32向下取整就得到数组的索引index，即存放的位置。

  • (tView.data as number[])[index]｜= mask

    或运算可以用来设置保存特定位。像前面说的，mask是一个2^0和2^31之间的数字。换句话说，它是一个从1到32位中有且只有一个位等于1。由上一步求得的索引位置，我们可以得到tView.data数组中的一个整数，它与mask做或运算，结果是与mask等于1的位置相对应的位将等于1。也就是说，特定的位被保存了下来。

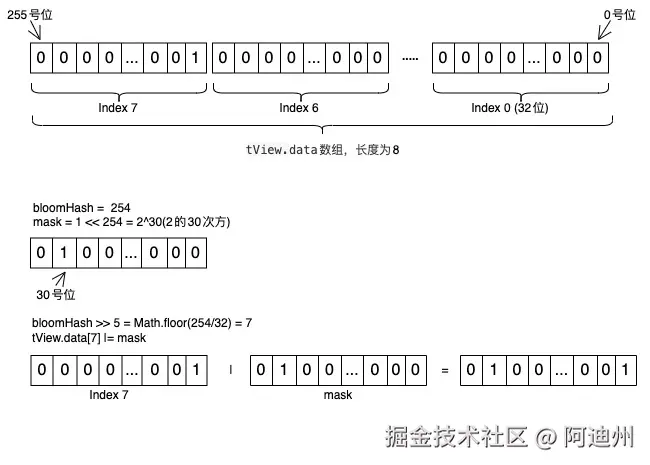

我们结合可视化tView.data，举个例子更好地理解这些位操作。


例子假设id等于254，最后mask的32位整数与tView.data的第7个整数做或运算，把mask的第30位值1设置到tView.data的第7个整数上。

检查特定的位是否设置到布隆过滤器

前面把由NG_ELEMENT_ID求得的特定位存入了布隆过滤器，现在我们来看下Angular是如何检查布隆过滤器设置了某个特定位。

  const mask = 1 << bloomHash;
  const value = tView.data[bloomHash >> BLOOM_BUCKET_BITS];
  return !!(value & mask);

很简单，Angular使用与存入时相同的bloomHash和算法，再求一遍mask值，以及在tView.data上的目标整数值。然后把他们做一次与运算，检查结果是否为真。结果为真，表示特定位被设置了，否则，没有被设置。由此可见，与运算还能用来检查特定位是否被设置。

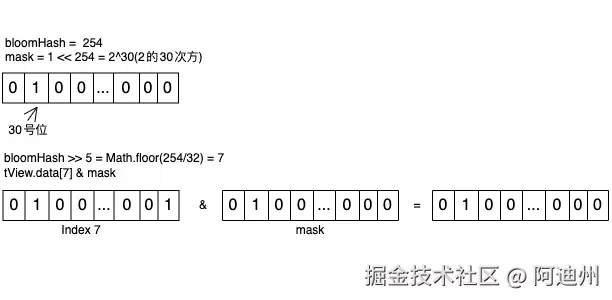

比如，我们延用上面的例子，在存入id值254后，当前tView.data数组的第7个整数状态是0100...001，和与存入相同的mask:0100...000，他们做与运算得到的结果是0100...000。显而易见，结果为真。


InjectorIndex值的存储与获取

如果你阅读了Angular DI - 了解Ivy NodeInjector，应该已经知道InjectorIndex是什么。简单来说，它是一个索引值，用来在tView.data上找到布隆过滤器开始的位置，因为tView.data是一个数组。

InjectorIndex的存储

首先，我们看下Angular是如何存储InjectorIndex的

tView.data[parentLocationIndex] = injectorIndex | (declarationViewOffset << 16)

为了抓住重点，这里简化了代码。可以看到，Angular把InjectorIndex和declarationViewOffset两个值一块作为一个整数值，保存到了tView.data数组的某个位置(这里由parentLocationIndex索引指定)。declarationViewOffset占据整数的前16位，InjectorIndex占据后16位，加起来正好是一个整数的长度32位，很巧妙。这里我们又一次看到了或运算用来设置保存特定位的使用场景。

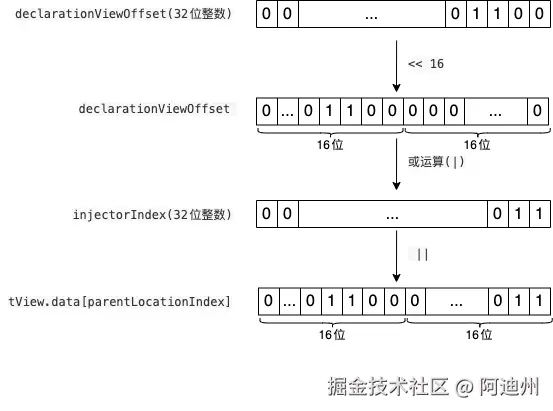

下面，我们通过可视化这个过程，看下InjectorIndex是如何保存到tView.data的


图上比较清晰，declarationViewOffset向右移16位，使得低16位转移到了高16位，再与InjectorIndex做或运算，原本的低16位保存到了tView.data[parentLocationIndex]指向的整数的高16位上，而InjectorIndex的低16位在tView.data[parentLocationIndex]上仍然作为低16位来保存。

InjectorIndex的获取

我想你已经知道怎么来获取InjectorIndex的值了，没错，就是使用与运算来拿到tView.data[parentLocationIndex]上低16位值。

const injectorIndex = tView.data[parentLocationIndex] & 0b1111111111111111;

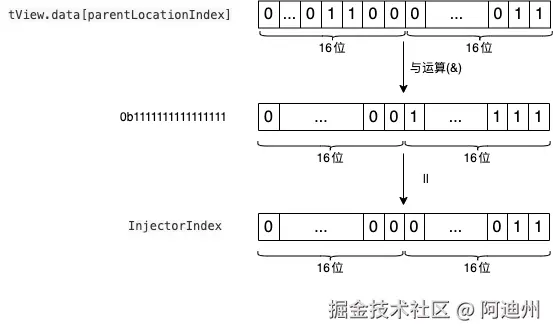

把tView.data[parentLocationIndex] 与二进制16位数0b1111111111111111(0b在JS中表示二进制数)做与运算就可以提取出tView.data[parentLocationIndex]的低16位值。如下图所示:


总结

我们一起仔细看了三处Angular NodeInjector实现中的位运算，运用到的位运算有与运算(&)、或运算(|)、位右移运算(>>)、位左移运算(<<)。他们能被用来做的事情有：

  • 与运算(&)
    • 用来提取特定位
    • 检查特定位是否被设置
  • 或运算(|)
    • 用来设置保存特定位
  • 位右移运算(>>)
    • 做除法运算且向下取整
  • 位左移运算(<<)
    • 把整数的低16位转入高16位
