状态机是编程中很常用的一种思想，对于解决很多问题都有着很不错的·效果，因此学习状态机是很有必要的，下面我先简单介绍一下状态机，然后用一个多按键的例子来讲解状态机。
想象一下一个自动门：
- 平时它是关着的。
- 有人走近（事件），它就打开。
- 开门状态下，如果一段时间没人通过（事件），门就自动关上。
- 在关门过程中，如果有人突然走近（事件），门就重新打开。
这就是一个典型的有限状态机。
状态机的核心思想是：
- 状态： 系统在某个时刻所处的特定模式或情形（如“门关着”、“门开着”）。
- 事件： 发生的事情或输入（如“有人走近”、“定时器超时”），它会触发状态机做出反应。
- 转移： 当某个事件发生时，系统从当前状态切换到另一个状态。
- 动作： 在执行状态转移时（或在进入/离开某个状态时），系统可能执行相应的操作（如“启动马达开门”、“停止马达”）。
状态机（尤其是有限状态机 - FSM）的特点和优势：
- 有限性： 只有预先定义好的、有限个状态。
- 事件驱动： 行为由接收到的事件决定下一步怎么做。
- 明确的行为： 对于任何一个状态和接收到的事件，下一个状态或要执行的动作是明确且唯一定义的。这使得逻辑非常清晰。
- 模型化复杂行为： 它能有效且清晰地建模和实现那些行为依赖于其当前状态、并且对事件反应复杂的系统。
- 可视化： 通常用状态图（带圆圈的状态和有箭头的事件/转移）来表示，非常直观。
两种主要类型（都属FSM）：
- Moore 状态机： 动作/输出只与当前状态有关。当进入某个状态，它就执行固定的动作。
- Mealy 状态机： 动作/输出取决于当前状态和触发转移的输入事件。
为什么有用？
-
简化逻辑设计： 把复杂的、依赖于多种条件的逻辑分解成定义良好的状态和转移，思路更清晰。
-
提高可维护性： 状态图让系统行为一目了然，更容易理解和修改。
-
避免错误： 明确的状态转移规则有助于确保所有情况都被处理到。
-
广泛应用：
- 软件工程： UI流程控制（如登录状态）、游戏角色AI、订单处理系统、协议解析（如TCP状态机）、编译器词法分析。
- 硬件设计： 数字电路设计（如序列检测器、控制器）。
- 业务建模： 工作流引擎。
- 嵌入式系统： 设备控制器。
总结来说：
状态机是管理和设计任何“其行为随其当前情形（状态）和发生事件而变化”的系统的强大工具。它像一个明确的流程图，定义了系统所有可能的状态、状态之间如何转换（在什么事件下）、以及在转换时或处于状态时要做什么。
好了简单的介绍完了，接下来是具体的多按键状态机示例。
假如说现在要你用一个按键来同时可以实现单击，双击，长按，长按保持这四个功能，你要怎么设计？我来讲讲我的思路，我会先把每个状态都列出来，按键一共有七种状态，首先是最基础的单击，双击，长按，长按保持四种要实现的状态，其次就是未按下，第一次按下，以及第一次按下后的等侯态。仔细想想以后我们可以画出这样一副图出来，最后所有状态都会回归到未按下的状态。
编辑
现在来仔细讲讲这张图。对于这个多功能按键来说，它要进入各个状态的前提条件是什么？当然就是一个按下的动作，因此我们可以明确未按下的下一个状态是第一次按下。第一次按下以后，我们需要进行等待，因为这个时候可以有两种状态，一个是单击，一个是长按，我们需要通过按下维持的时间来判断下一个状态到底是什么。显而易见的，长按的结算状态就应该是长按与长按保持两种，单击就不一样，它除了结算成单击和进入长按状态以外还可以进入双击状态。通过松开时间和再次按下的时间差来判断是否进入双击，进入双击以后就也是跟之前一样，利用按下时间来判断是否进入长按。这样就可以简单地先连出一个状态机的图出来。
接下来是代码部分，我们先建立几个时间阈值还有键值与按键状态的枚举，枚举是状态机的好伙伴，可以帮助把有限的状态更好地囊括起来。建立完两个枚举就要开始建立按键的结构体，首先是名字与状态，为了获取按键按下维持的时间，我们需要它按时间，松开时间，多击就需要点击次数，有长按保持就添加一个长按保持计数，然后就是链表的下一个。接着就是注册两个回调函数，用来获取时间以及键值。
#define SHORT_PRESS_TIME 50 // 单击时间阈值，单位为毫秒
#define MULTI_CLICK_TIME 300 // 多击时间间隔，单位为毫秒
#define LONG_PRESS_TIME 800 // 长按时间阈值，单位为毫秒
#define LONG_HOLD_TIME_MAX 2000 // 长按保持时间阈值，单位为毫秒
#define LONG_PRESS_RELEASE_TIME 500 // 长按与长按保持的时间间隔
#define LONG_HOLD_INTERVAL 200
#define MAX_CLICK_COUNT 2 // 最大点击次数
// 按键值定义
enum key_value {
KEY_ON = 1, // 按键按下
KEY_OFF = 0, // 按键松开
};
// 按键状态定义
enum key_status {
OFF = -1, // 无效状态
WAITING, // 等待按键按下
CLICK, // 单击
MULTI_CLICK, // 多击（双击、三击等）
LONG_PRESS, // 长按
LONG_HOLD, // 长按保持
};
// 按键事件结构体
typedef struct key_event_t {
int id; // 按键ID
enum key_status status; // 按键状态
uint32_t press_time; // 按下时间
uint32_t release_time; // 松开时间
uint16_t click_count; // 点击次数
uint16_t hold_count; // 长按保持次数
struct key_event_t *next; // 下一个按键事件
} key_event_t;
// 回调函数类型定义
typedef uint32_t (*time_get_callback)(void);
typedef enum key_value (*key_value_get_callback)(int id);
接下来是定义全局变量，链表头以及两个函数，然后就是普通的链表添加，删除，查找操作
static key_event_t *head = NULL;
static time_get_callback global_time_get = NULL;
static key_value_get_callback global_key_value_get = NULL;
int key_event_init(time_get_callback time_get, key_value_get_callback key_value_get) {
if (time_get == NULL || key_value_get == NULL) {
return -1;
}
global_time_get = time_get;
global_key_value_get = key_value_get;
return 0;
}
static void deleteMyKey(uint32_t id){
struct key_event_t *p = head;
struct key_event_t *pre = NULL;
while(p != NULL){
if(p->id == id){
if(pre == NULL){
head = p->next;
}else{
pre->next = p->next;
}
free(p);
return;
}
pre = p;
p = p->next;
}
}
static void addMyKey(uint32_t id){
struct key_event_t *p = head;
struct key_event_t *new = (struct key_event_t *)malloc(sizeof(struct key_event_t));
if(new == NULL){
return;
}
new->id = id;
new->press_time = 0;
new->release_time = 0;
new->hold_count = 0; // 初始按键保持次数为0
new->next = NULL;
if(p == NULL){
head = new;
}else{
while(p->next != NULL){
p = p->next;
}
p->next = new;
}
}
key_event_t* findMyKey(int id)
{
key_event_t *current = head;
while(current != NULL && current->id != id)
{
current = current->next; // 移动到下一个节点
}
if(current == NULL) {
return NULL; // 如果没有找到，返回NULL
}
return current; // 返回找到的节点指针
}
uint16_t Key_GetClickCount(int id)
{
key_event_t*p=findMyKey(id);
if(p == NULL) {
return 0; // 如果没有找到按键事件，返回0
}
else{
return p->click_count; // 返回点击次数
}
}
这里我也简单介绍一下链表以及链表的操作吧。链表顾名思义就是像链子一样的表，一个接着一个，像这样，每一节的末尾都是一个指向下一节的指针，一个连一个直到NULL结束。编辑

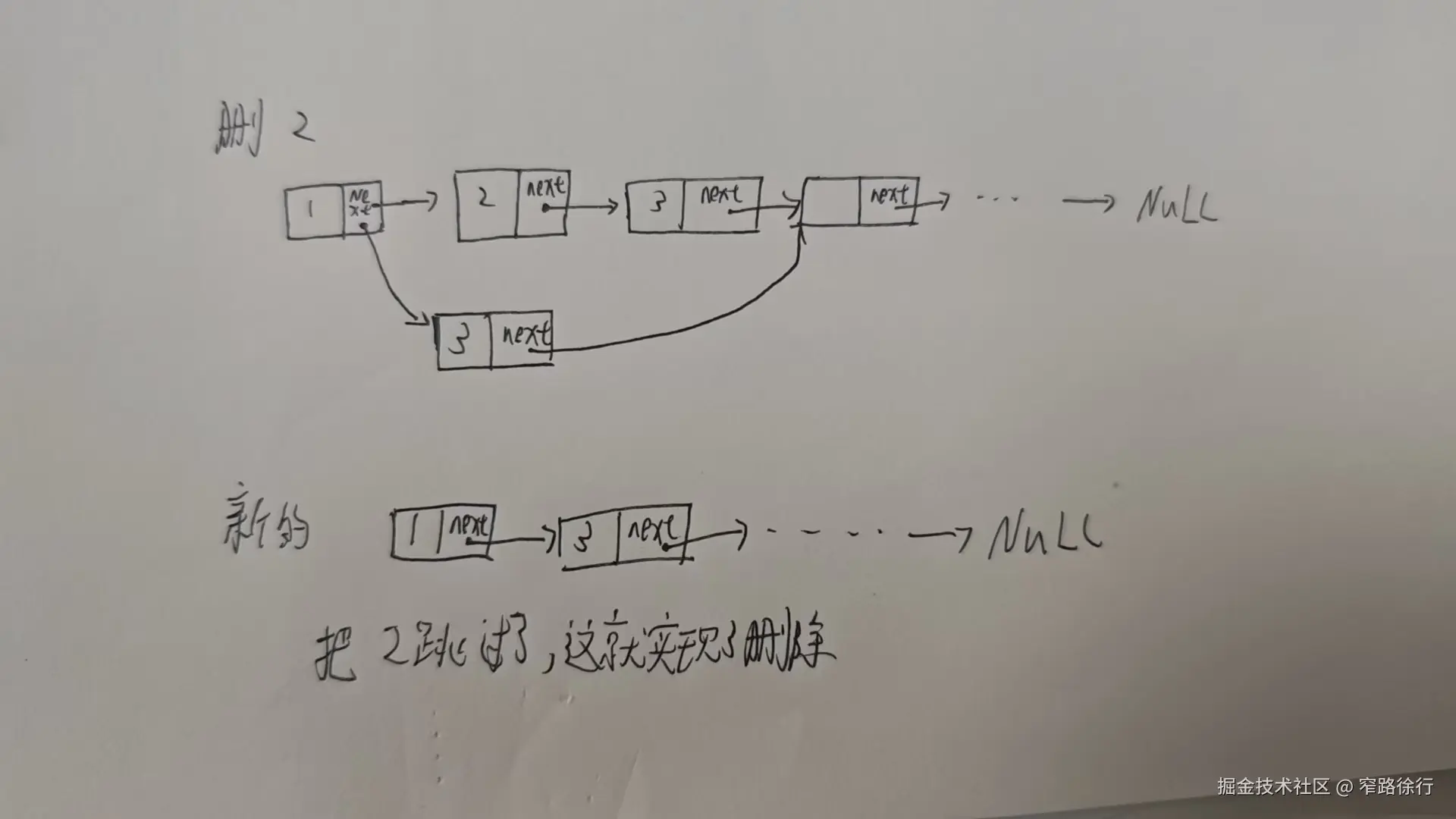

添加操作也很好理解，就是如果链表头是NULL，就添加到链表头，然后把它的下一个变为NULL；如果链表头不是NULL，就一个个摸到链表尾的NULL，把它替换成新添加的，然后新添加的下一个就改为NULL。删除操作就是把想要删除的跳过，把它的前一个的next换成它的next也就是直接跳过它指向了下一个，用下面的来例子来讲，就是把1-next的值修改成2-next的值，让它可以直接指向3，这样就实现了跳过2，也就是删除的效果了。编辑
接下来就是具体的状态变化：
/* 按键状态转换函数
* 功能：根据按键ID和当前状态，计算并返回新的按键状态
* 参数：id - 按键标识符
* 返回值：enum key_status - 当前按键的最新状态
* 状态机说明：
* OFF : 初始状态/释放状态
* WAITING : 按键按下但未达长按阈值
* CLICK : 单击完成（按下后释放）
* MULTI_CLICK : 多击进行中（双击/三击等）
* LONG_PRESS : 长按触发（超过长按时间阈值）
* LONG_HOLD : 长按保持（持续按住时周期性触发）
* 全局依赖：
* global_time_get : 获取系统时间戳（毫秒级）
* global_key_value_get : 获取按键物理状态（KEY_ON/KEY_OFF）
* 时间常量说明：
* LONG_PRESS_TIME : 长按触发阈值（如500ms）
* MULTI_CLICK_TIME : 多击时间窗口（如300ms）
* LONG_HOLD_INTERVAL : 长按保持触发间隔（如1000ms）
*/
enum key_status Key_StatusChange(int id) {
// 全局函数指针校验（防止未初始化导致崩溃）
if (global_time_get == NULL || global_key_value_get == NULL) {
return OFF;
}
// 按键事件对象管理
key_event_t *p = findMyKey(id); // 查找按键状态记录
if (p == NULL) { // 首次检测到此按键
addMyKey(id); // 创建新记录
p = findMyKey(id); // 重新获取指针
if (p == NULL) { // 创建失败处理
return OFF;
}
}
// 当前状态快照（避免多次调用全局函数）
uint32_t current_time = global_time_get();
enum key_value current_value = global_key_value_get(id);
enum key_status status = p->status; // 上次保存的状态
uint32_t elapsed_time; // 时间差临时计算
uint32_t press_elapsed = current_time - p->press_time; // 当前按下持续时间
// 状态跃迁检测：从OFF到WAITING（立即响应新按下事件）
if (current_value == KEY_ON && status == OFF) {
p->press_time = current_time; // 记录按下时刻
p->click_count = 0; // 重置点击计数
p->release_time = 0; // 清除释放时间
p->status = WAITING; // 进入等待状态
return WAITING; // 立即返回新状态
}
// 状态机核心处理（基于当前状态分支）
switch (status) {
case OFF:
// OFF状态下检测到按下：初始化参数并进入等待状态
if (current_value == KEY_ON) {
p->press_time = current_time;
p->click_count = 0;
p->release_time = 0;
p->status = WAITING;
return WAITING;
}
break;
case WAITING:
/* 等待状态处理逻辑：
* 1. 若释放：记录释放时间，标记为单击（click_count=1）
* 2. 若持续按下且超长按阈值：进入长按状态
* 注意：未满足条件时保持WAITING状态
*/
if (current_value == KEY_OFF) {
p->release_time = current_time;
p->click_count = 1; // 首次单击计数
p->status = CLICK;
return CLICK;
}
else if (press_elapsed >= LONG_PRESS_TIME) {
p->status = LONG_PRESS; // 触发长按
p->hold_count = 0; // 初始化长按保持计数
return LONG_PRESS;
}
return WAITING; // 未达条件，保持等待
break;
case CLICK:
/* 单击完成后的处理：
* 1. 若再次按下：检测是否在多击时间窗内
* 是 → 进入多击状态（增加点击计数）
* 否 → 返回单击状态并重置为OFF
* 2. 若超多击时间窗：自动重置为OFF状态
*/
if (current_value == KEY_ON) {
elapsed_time = current_time - p->release_time;
if (elapsed_time <= MULTI_CLICK_TIME) {
p->status = MULTI_CLICK;
p->click_count++; // 增加点击计数（双击/三击）
p->press_time = current_time;
p->release_time = 0; // 重置释放时间（因再次按下）
p->hold_count = 0;
return MULTI_CLICK;
}
else { // 超过多击时间窗
p->status = OFF; // 结束单击周期
return CLICK; // 仍返回本次单击
}
}
else if (current_time - p->release_time > MULTI_CLICK_TIME) {
p->status = OFF; // 超时自动重置
return CLICK;
}
return CLICK; // 保持单击状态
break;
case MULTI_CLICK:
/* 多击状态处理：
* 释放时：
* - 若按下时间超窗：退出多击状态（判定为无效多击）
* 按下时：
* - 若超长按阈值：转长按状态
* - 若在时间窗内：增加点击计数（等待下一次释放）
*/
if (current_value == KEY_OFF) {
p->release_time = current_time;
// 释放时检测：若本次按下时间过长，判定多击失败
if (current_time - p->press_time > MULTI_CLICK_TIME) {
p->status = OFF; // 退出多击状态
p->click_count = 0; // 重置计数
p->hold_count = 0;
return OFF;
}
return MULTI_CLICK;
}
else {
// 按下持续期间检测长按
if (press_elapsed >= LONG_PRESS_TIME) {
p->status = LONG_PRESS; // 转长按状态（覆盖多击）
p->hold_count = 0;
return LONG_PRESS;
}
// 快速连按检测：在上次释放后规定时间内再次按下
if (p->release_time > 0) { // 存在前次释放记录
elapsed_time = current_time - p->release_time;
if (elapsed_time <= MULTI_CLICK_TIME && p->click_count < MAX_CLICK_COUNT) {
p->click_count++; // 增加有效点击计数
p->press_time = current_time;
p->release_time = 0; // 清除释放标记（因再次按下）
}
}
return MULTI_CLICK;
}
break;
case LONG_PRESS:
/* 长按状态处理：
* 释放 → 立即返回OFF
* 持续按下 → 检测是否达到保持触发间隔
*/
if (current_value == KEY_OFF) {
p->status = OFF; // 释放即重置
return OFF;
}
else {
elapsed_time = press_elapsed - LONG_PRESS_TIME;
// 达到长按保持间隔：升级为LONG_HOLD状态
if (elapsed_time >= LONG_HOLD_INTERVAL) {
p->status = LONG_HOLD;
p->hold_count = 1; // 初始化保持计数
return LONG_HOLD;
}
}
return LONG_PRESS; // 保持长按状态
break;
case LONG_HOLD:
/* 长按保持状态：
* 释放 → 重置为OFF
* 持续按下 → 按保持间隔周期性触发
*/
if (current_value == KEY_OFF) {
p->status = OFF;
}
else {
elapsed_time = press_elapsed - LONG_PRESS_TIME;
// 周期性触发：每达到整数倍间隔时更新计数
if (elapsed_time >= (p->hold_count + 1) * LONG_HOLD_INTERVAL) {
p->hold_count++; // 增加保持计数
return LONG_HOLD; // 触发新事件
}
}
return LONG_HOLD; // 无事件时保持状态
break;
}
return OFF; // 默认返回OFF状态（异常处理）
}
总结
状态机，作为一种将复杂行为分解为清晰状态与可控转换的编程范式，为我们设计响应式系统提供了强大的理论支撑和实践工具。其核心构成：状态、事件、转移和动作。
而多功能按键检测的使用状态机将看似简单的“按键按下”过程分解为多个互斥状态（OFF、WAITING、CLICK、MULTI_CLICK、LONG_PRESS、LONG_HOLD），并通过严格定义的时间阈值（SHORT_PRESS_TIME, MULTI_CLICK_TIME等）和按键释放/按下事件来驱动状态间的有序流转。
代码实现的关键在于：
- 精确定义状态枚举：清晰描述所有可能的系统“模式”。
- 维护按键上下文结构体：记录状态、时间戳、计数等关键信息，它们是状态判断的基础。
- 事件驱动的状态转移函数：在核心的
Key_StatusChange函数中，通过switch-case结构，根据当前状态和新事件（按键值变化 + 时间推移），精确地判断下一状态并执行相应动作或返回结果。 - 时间管理：通过
global_time_get回调获取可靠的时间戳，计算按键时长和间隔是区分单击、双击、长按及长按保持的核心依据。
状态机的魅力就在于它能将散乱的条件判断(if...else)逻辑，转换成一张清晰可见、易于维护的“状态图”。显著提升代码的可读性、可维护性和健壮性， 是一种解决“行为随状态而变”这类问题的通用编程利器。理解并实践它，将拥有设计和实现更优雅、更健壮软件系统的能力。
