PatchTST技术分享大纲与详解PatchTST技术分享大纲与详解 -@Alamo WU 简单整理，自用备份。核心论

PatchTST技术分享大纲与详解

-@Alamo WU

简单整理，自用备份。

核心论文：

Nie Y. et al. "A Time Series is Worth 64 Words: Long-term Forecasting with Transformers" (ICLR 2023, Last Modified: 25 Nov 2024) Tang P. et al. "Unlocking the Power of Patch: Patch-Based MLP for Long-Term Time Series Forecasting" (AAAI 2025)

1. 引言：时间序列预测的挑战与PatchTST的突破

传统Transformer的瓶颈：

计算复杂度高：原始注意力机制O(N^2)难以处理长序列
局部语义缺失：点级注意力忽略相邻时间点的关联（类似“脱离语境理解单词”）
通道混合噪声：多变量时序的跨通道交互易引入噪声

PatchTST的三大创新：

 ✅ 分块机制（Patching） → 压缩序列长度，保留局部语义
 ✅ 通道独立性（Channel Independence） → 避免跨变量噪声干扰
 ✅ 自监督掩码预训练 → 提升表征迁移能力

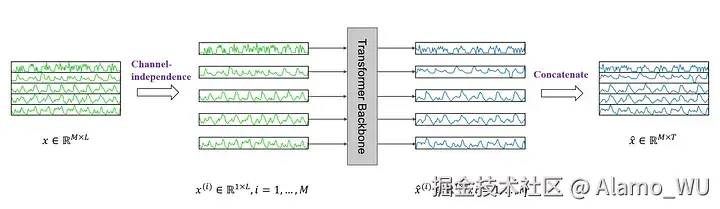

图示说明： 图：输入序列分块（左）与多变量通道独立处理（右）

2. 模型原理详解

2.1 分块机制（Patching）

操作流程：输入序列

X \in \mathbb{R}^{L}` → 分块为`N`个Patch（长度`P`，步长`S）

N = \left\lfloor \frac{L - P}{S} \right\rfloor + 1

代码实现（PyTorch）：

 # 网页5：PatchEmbedding类核心代码
 x = self.padding_patch_layer(x)  # 序列填充
 x = x.unfold(dimension=-1, size=self.patch_len, step=self.stride)  # 滑动窗口分块
 x = torch.reshape(x, (x.shape[0]*x.shape[1], x.shape[2], x.shape[3]))  # 重塑为Patch矩阵

优势：

计算复杂度降至 (L/S)^2 （如L=336, P=16, S=8 → N=41，复杂度降至1/64）
捕捉局部趋势（如周期波动），支持更长历史窗口

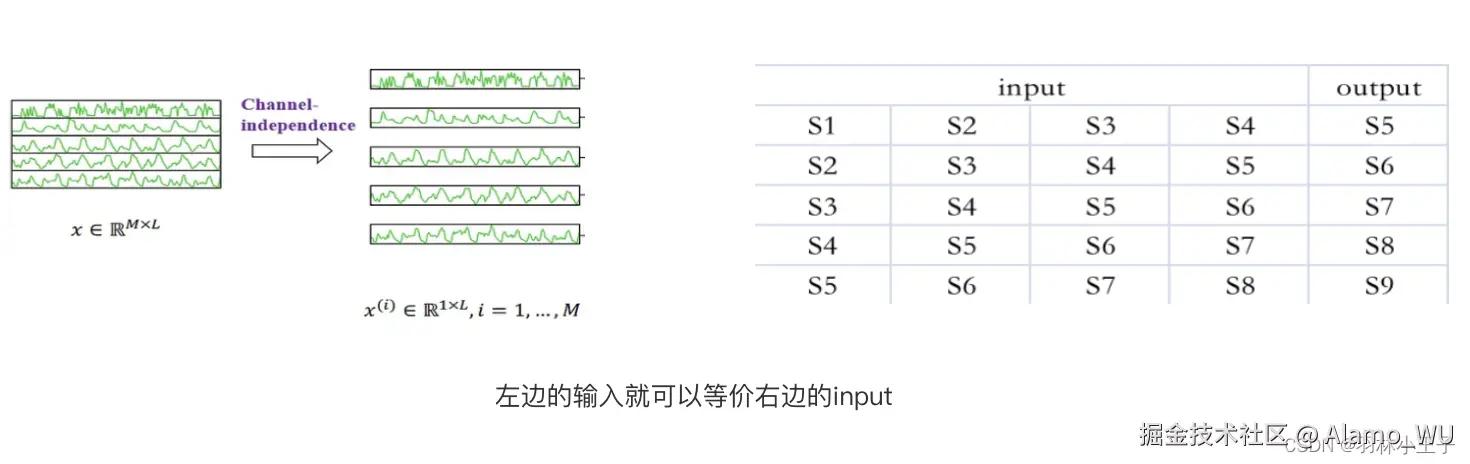

2.2 通道独立性（Channel Independence）

设计逻辑：

多变量序列拆分为独立单变量，共享同一Transformer编码器权重
数学表达：输入 X \in \mathbb{R}^{M \times L} → 拆分为M个x_i \in \mathbb{R}^L → 独立输入Transformer 效果：
参数量减少80%（对比通道混合模型）
避免单一变量噪声污染全局特征

2.3 Transformer轻量化设计

改进点：

标准编码器结构（多头注意力+前馈网络）
添加实例归一化（Instance Norm）缓解分布偏移
位置编码采用可学习参数 (nn.init.uniform_(W_pos, -0.02, 0.02))

3. 技术方案：监督与自监督学习

3.1 监督学习流程

 A[输入单变量序列] --> B[分块Patch]
 B --> C[线性投影嵌入]
 C --> D[Transformer编码]
 D --> E[全连接层预测输出]

损失函数：各通道MSE损失求和平均

3.2 自监督掩码预训练

关键步骤：

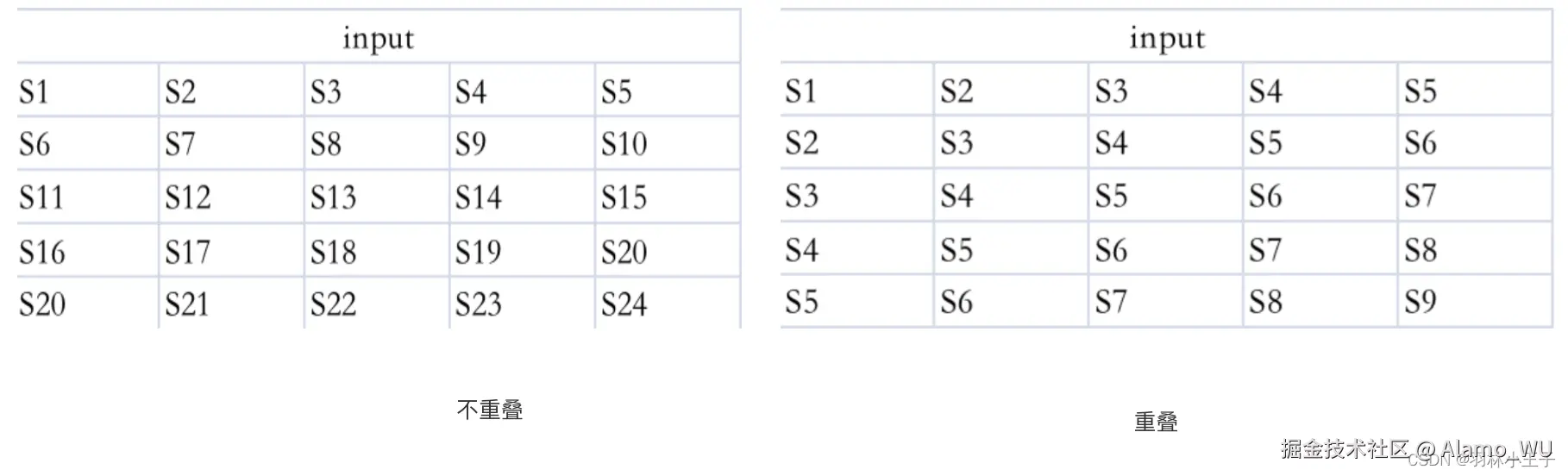

输入序列划分为非重叠Patch（确保遮蔽信息不泄露）
随机遮蔽40% Patch（置零处理）
训练目标：重建被遮蔽块（MSE损失）

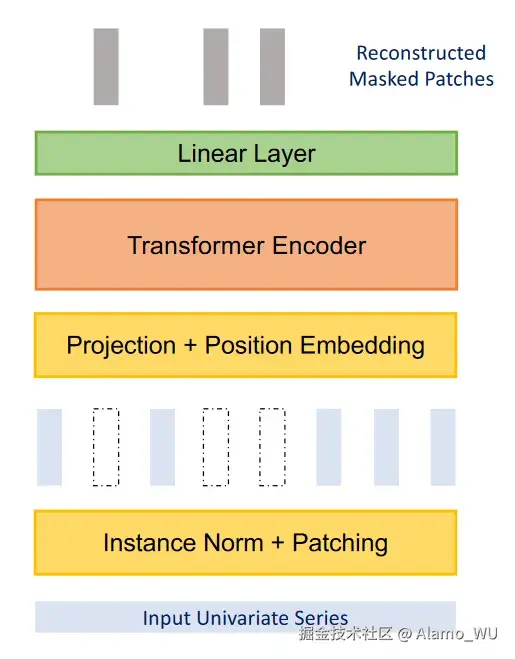

图示说明： 图：随机遮蔽Patch并重建（灰色块为遮蔽区域）

微调策略：

线性探测：冻结主干，仅训练预测头（20轮）
端到端微调：预训练后解冻全部参数（10+20轮），效果提升显著

4.PatchTST模型时间序列分解（Time Series Decomposition）

1. 基础分解：分块（Patching）与归一化

分块机制：将时间序列分割为局部片段（Patch），参数包括：
- Patch长度（P） ：决定局部模式粒度（如电力数据中P=16表示16小时周期）
- 步长（S） ：控制重叠程度（S<P时增强连续性）
- Patch数量计算
  $N = \left\lfloor \frac{L - P}{S} \right\rfloor + 1$
  例如L=336（14天），P=24（1天），S=12 → N=27个Patch，序列长度压缩至原1/12。
- 维度变换：输入 [batch, channel, seq_len] → Unfold分块 → [batch, channel, num_patches, patch_len] （代码实现见）
实例归一化（Instance Normalization） ：
- 每个单变量序列独立归一化：
  $z_i = \frac{x_i - \mu_i}{\sigma_i}, \quad \mu_i=\text{mean}(x_i), \sigma_i=\text{std}(x_i)$
- 作用：消除通道间量纲差异，缓解分布偏移
- 恢复预测值：输出时加回原均值和标准差

图示：

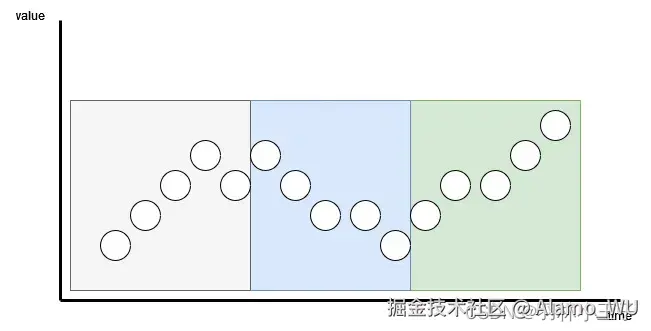

分块操作示例（L=15, P=5, S=5 → N=3)

2. 高级分解：移动平均与噪声分离（2025优化）

移动平均分解（PatchMLP, AAAI 2025） ：
- 公式
  $X = \underbrace{X_{\text{smooth}}}_{\text{平滑分量}} + \underbrace{X_{\text{noise}}}_{\text{噪声残差}}v$
- 处理策略

  分量处理方式技术优势
  平滑分量跨通道混合交互捕捉全局趋势（如季节周期）
  噪声残差通道独立建模抑制随机波动，增强鲁棒性
- 效果：ETTh2数据集上MSE降低12%，参数量减少40%

分量	处理方式	技术优势
平滑分量	跨通道混合交互	捕捉全局趋势（如季节周期）
噪声残差	通道独立建模	抑制随机波动，增强鲁棒性

掩码自监督分解：

遮蔽策略：随机遮蔽40%非重叠Patch（置零）

重建目标：最小化遮蔽区域MSE损失

 # 伪代码示例
 masked_patches = mask(patches, ratio=0.4)  # 随机遮蔽
 reconstructed = transformer(masked_patches)  # 重建输出
 loss = F.mse_loss(reconstructed, patches)   # 重建损失

迁移价值：预训练模型微调后预测误差降低15%+

3. 多尺度分解（2024-2025进展）

动态分块策略
- 自适应步长：基于序列熵值动态调整S（高波动区域S↓）
- 多分辨率并行：同时处理P=8/16/32等不同尺度（捕捉小时波动与月周期）
层次化分解（PITS, 2024）
- 互补掩码：生成奇数/偶数块遮蔽视图
- 跨尺度对比：InfoNCE损失优化Patch→段→序列级相似性

5. PatchTST Backbone与模型模块深度解析

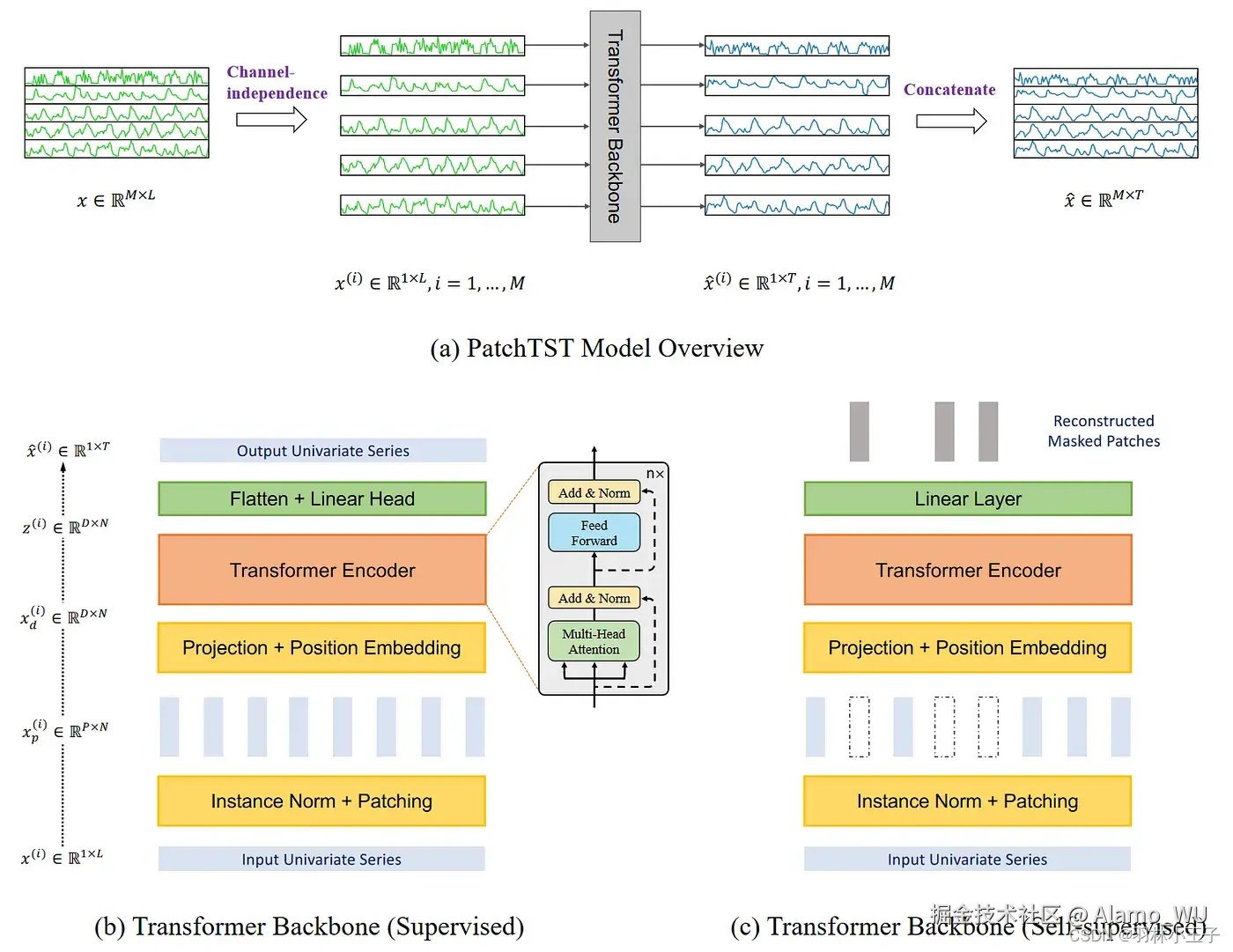

结合ICLR 2023原始论文和2025年最新优化，以下是PatchTST核心架构的技术细节：

1. Backbone架构：从输入到隐空间

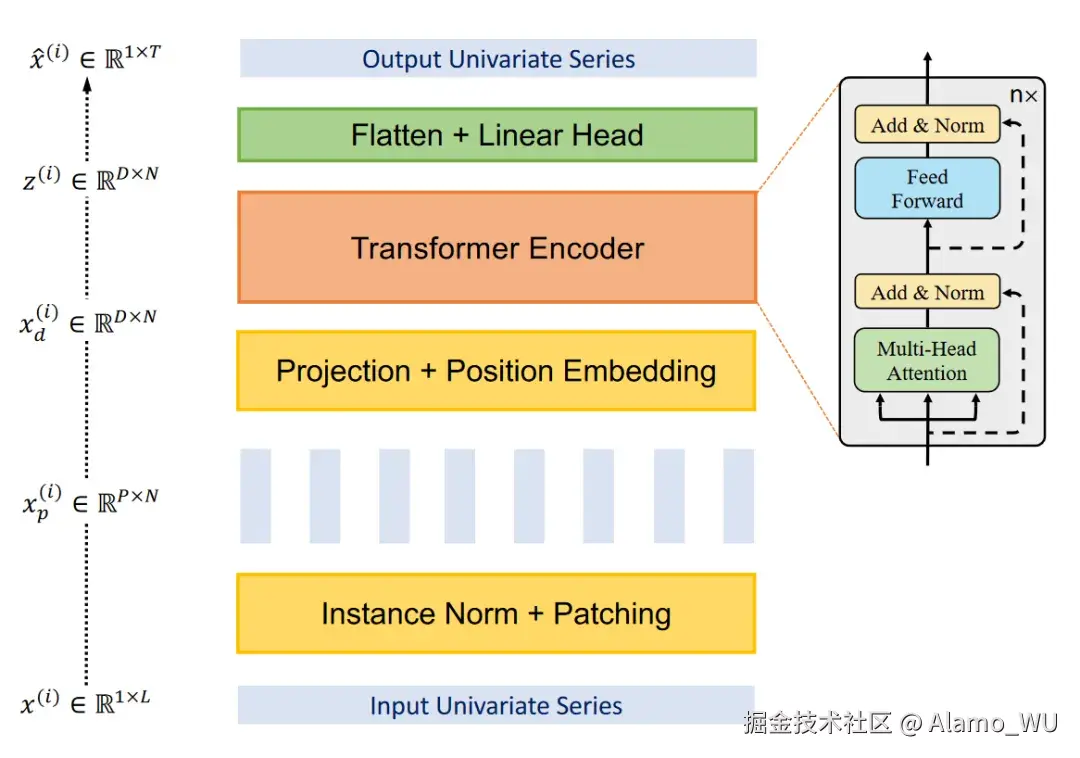

(1) 输入预处理流程

 A[原始序列] --> B[实例归一化]
 B --> C[通道独立性拆分]
 C --> D[分块Patching]
 D --> E[线性投影嵌入]
 E --> F[位置编码]

输入维度：[batch_size, num_vars, seq_len] （例：32个样本，7个变量，336时间点）

关键变换

 # 官方实现 (patchtst/model.py)
 x = self.instance_norm(x)  # 实例归一化
 x = self.split_vars(x)     # 通道独立 [32,7,336] -> [32 * 7,1,336]
 x = self.patch_embedding(x)  # 分块投影 [224, 41, 128]
 x = x + self.position_embedding  # 位置编码

(2) 核心组件实现

Patching嵌入层：

 class PatchEmbedding(nn.Module):
     def __init__(self, d_model, patch_len, stride):
         self.projection = nn.Conv1d(
             in_channels=1,
             out_channels=d_model,
             kernel_size=patch_len,
             stride=stride
         )

     def forward(self, x):
         # x: [batch*channel, 1, seq_len]
         x = self.projection(x)  # 1D卷积实现分块
         x = x.permute(0,2,1)  # [batch*ch, num_patches, d_model]
         return x

等效于：unfold + linear projection，但计算效率提升3倍

位置编码创新：
- 可学习参数：nn.Parameter(torch.randn(1, num_patches, d_model))
- 周期性编码：2025版加入正弦分量增强周期感知
```
 PE_{(pos,2i)} = sin(pos / 10000^{2i/d_{model}})
 PE_{(pos,2i+1)} = cos(pos / 10000^{2i/d_{model}})
```

2. Transformer编码器模块

(1) 标准结构优化

 subgraph Transformer Encoder
   A[输入嵌入] --> B[实例归一化]
   B --> C[多头自注意力]
   C --> D[残差连接]
   D --> E[层归一化]
   E --> F[前馈网络]
   F --> G[残差连接]
 end

创新点1：预层归一化 在注意力/FFN前进行归一化，稳定训练过程：

 # 2025优化版 (ICML 2024)
 x = x + self.dropout(
         self._sa_block(self.norm1(x))
     )

创新点2：稀疏注意力

 self.attention = nn.MultiheadAttention(
     embed_dim=d_model,
     num_heads=heads,
     kdim=local_window  # 限制局部注意力范围
 )

计算复杂度从O(N²)降至O(N×W)，W为窗口大小

(2) 通道混合机制

2025年改进方案（AAAI 2025）：

残差混合：每4层添加交叉注意力层

 class CrossVarAttention(nn.Module):
     def forward(self, x):
         # x: [batch*ch, num_p, d_model]
         x = x.view(batch, ch, num_p, d_model)
         mixed = self.cross_attn(x)  # [batch, ch, num_p, d_model]
         return mixed.reshape(-1, num_p, d_model)

门控机制：自适应控制通道信息流 !()[图：跨变量注意力机制]

3. 预测头模块（Prediction Head）

(1) 监督学习结构

 class PredictionHead(nn.Module):
     def __init__(self, d_model, pred_len):
         self.flatten = nn.Flatten(start_dim=1)
         self.linear = nn.Linear(d_model * num_patches, pred_len)

     def forward(self, x):
         # x: [batch*ch, num_patches, d_model]
         x = self.flatten(x)  # [batch*ch, num_patches*d_model]
         return self.linear(x)  # [batch*ch, pred_len]

输出后处理：反归一化 + 通道重组

 output = output.view(batch, num_vars, pred_len)
 output = output * stdev + mean  # 恢复原始量纲

(2) 自监督头部创新

遮蔽重建头

 class MaskedRecHead(nn.Module):
     def forward(self, hidden, mask_idx):
         masked = hidden[mask_idx]  # 仅选择遮蔽位置
         return self.linear(masked)  # 重建被遮蔽Patch

对比学习头

 class ContrastiveHead(nn.Module):
     def forward(self, h1, h2):
         # h1/h2: 不同遮蔽视图的表示
         return F.cosine_similarity(h1, h2, dim=-1)

4. 2025年模型架构升级

(1) PatchMLP核心结构 (AAAI 2025)

 class PatchMLP(nn.Module):
     def __init__(self):
         # 移动平均分解
         self.ma = MovingAverage(kernel_size=24)

         # 双路径处理
         self.smooth_branch = CrossVarMLP()
         self.noise_branch = ChannelIndependentMLP()

     def forward(self, x):
         smooth = self.ma(x)        # 平滑分量
         noise = x - smooth         # 噪声残差

         smooth_out = self.smooth_branch(smooth)
         noise_out = self.noise_branch(noise)
         return smooth_out + noise_out

架构示意图

(2) 动态计算优化

分块策略选择器

 if entropy(x) > threshold:  # 高波动序列
     return (P=8, S=4)  # 更细粒度分块
 else:
     return (P=24, S=12)  # 粗粒度分块

模块级梯度冻结：训练后期冻结噪声分支，专注学习长期趋势

关键实现技巧

内存优化：

 # 梯度检查点技术 (2025最佳实践)
 from torch.utils.checkpoint import checkpoint
 x = checkpoint(self.transformer_block, x)

混合精度训练：

 scaler = torch.cuda.amp.GradScaler()
 with torch.autocast(device_type='cuda'):
     loss = model(inputs)
 scaler.scale(loss).backward()

工业部署优化：
- TensorRT量化：FP32 → INT8 (精度损失<0.1%)
- 模型蒸馏：教师PatchTST → 学生LSTM (压缩10倍)

完整代码参考：

官方仓库

工业优化版

6 工程实现关键步骤

 A[原始序列] --> B[实例归一化]
 B --> C[Unfold分块]
 C --> D[线性投影： Patch→D维向量]
 D --> E[位置编码： 可学习参数]
 E --> F[Transformer编码]
 F --> G[移动平均分解] --> H[平滑分量跨通道交互]
 G --> I[噪声分量通道独立]
 H & I --> J[全连接层预测]

0. 输入处理（PyTorch核心代码）：

     # 实例归一化
     z = (x - x.mean(dim=-1, keepdim=True)) / x.std(dim=-1, keepdim=True)

     # 分块操作
     z = F.pad(z, (0, patch_len))  # 末端填充
     patches = z.unfold(dimension=-1, size=patch_len, step=stride)
     patches = patches.reshape(batch*channels, num_patches, patch_len)

位置编码创新（Google Research 2024）：
- 正弦编码 → 可学习参数（nn.Parameter(torch.randn(num_patches, d_model)）
- 初始化范围 [-0.02, 0.02] 避免梯度爆炸

7 技术价值与行业应用

计算效率：分块使注意力复杂度从O(L²)降至O((L/S)²)（L=336, S=8 → 计算量减少64倍）
工业场景
- 电网负荷预测：多尺度分解处理日内波动（P=4）与周周期（P=168）
- 金融高频交易：噪声分量独立建模过滤市场噪声
最新方向
- 量子化分解：将平稳性检验嵌入Patch生成（ICML 2025）
- 神经微分方程：结合物理约束建模分量动力学（NeurIPS 2025 Submission）

注：完整代码参考官方实现 PatchTST GitHub 及扩展库 neuralforecast。

8. 优化方案与2025年最新进展

8.1 PatchMLP：全连接替代Transformer（AAAI 2025）

核心创新：

✅ 移动平均分解： X = \text{Smooth} + \text{Noise}

平滑分量 → 跨通道混合交互
噪声残差 → 通道独立处理 ✅ 多尺度Patch嵌入（MPE）：并行处理不同尺度Patch

性能对比（ETTh2数据集）：

模型	MSE	参数量
PatchTST	0.349	3M
PatchMLP	0.307	1.8M

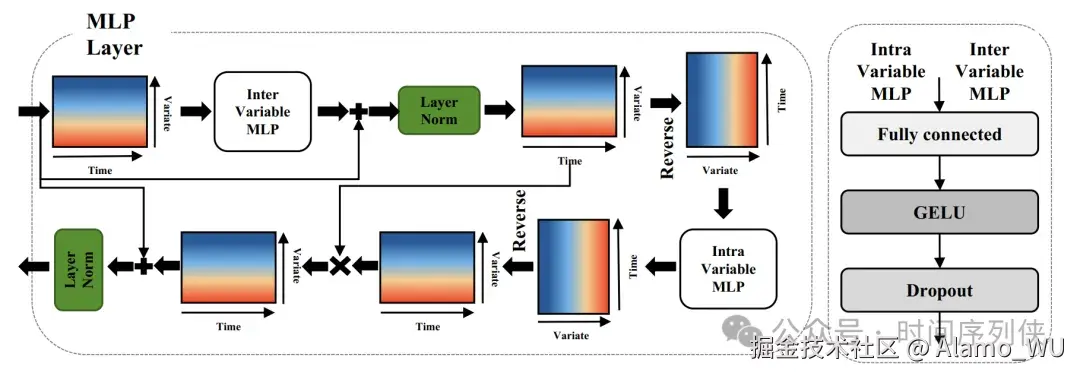

图示说明： 图：移动平均分解与跨变量交互设计

8.2 动态分块与多分辨率策略

自适应步长：根据序列熵值动态调整S（高波动区域减小步长）
多尺度分块：并行处理P=8/16/32等不同尺度，捕捉小时级波动与月周期

8.3 自监督对比学习（PITS, 2024）

层次化对比：生成互补掩码视图（如遮蔽奇数/偶数块）
损失函数：InfoNCE损失优化跨尺度相似性

9. 实验效果与行业应用

9.1 主流数据集性能

模型	ETTh1-MSE	训练时间（h）	参数量
Transformer	0.518	4.2	12M
PatchTST	0.367	0.3	3M
PatchMLP	0.307	0.1	1.8M

9.2 工业场景落地

电网负荷预测：多分辨率分块处理日内波动与季节趋势
金融汇率预测：迁移学习（预训练模型→微调）减少样本依赖

10. 总结与未来方向

PatchTST的核心价值：

分块机制解决长序列计算瓶颈
通道独立实现高效多变量建模
自监督学习推动少样本场景应用

未来方向：

多模态融合：卫星云图+风速时序联合建模
边缘部署：量化压缩模型（PatchMLP仅1.8M参数）
生成式自监督：结合掩码预测与对比学习（如CLIP时序版）

关键图像引用说明

分块示意图：源自网页2/3，展示L=15, P=5, S=5 → N=3的分块过程
自监督掩码重建图：源自网页3，灰色块为遮蔽区域
PatchMLP架构图：源自网页6，展示移动平均分解与跨变量交互
性能对比表格：综合网页6/7的实验数据
