前言
每次开发滑块控件的样式都要花很久去读样式代码，感觉有点记不牢，所以特此备忘。
自定义滑块样式
首先创建项目，添加Slider控件。

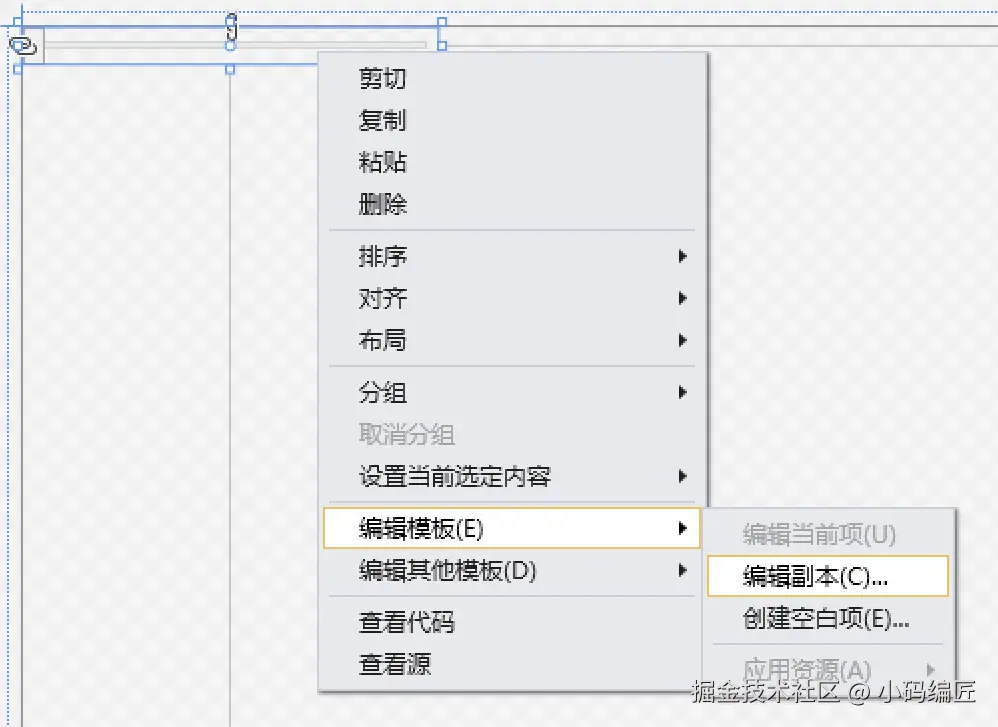

然后获取Slider的Window样式，如下图操作。
然后弹出界面如下.我们点击确定。
点击确定后，我们的页面的Resources中，增加了一系列样式代码，而滑块代码会被修改为如下样子：
<Slider HorizontalAlignment="Left" Width="200" VerticalAlignment="Top"
Style="{DynamicResource SliderStyle1}"/>
可以看到，系统为我们的Slider控件增加了样式——Style="{DynamicResource SliderStyle1}"
现在我们查看样式SliderStyle1，F12跟踪到定义。
<Style x:Key="SliderStyle1" TargetType="{x:Type Slider}">
<Setter Property="Stylus.IsPressAndHoldEnabled" Value="false"/>
<Setter Property="Background" Value="Transparent"/>
<Setter Property="BorderBrush" Value="Transparent"/>
<Setter Property="Foreground" Value="{StaticResource SliderThumb.Static.Foreground}"/>
<Setter Property="Template" Value="{StaticResource SliderHorizontal}"/>
<Style.Triggers>
<Trigger Property="Orientation" Value="Vertical">
<Setter Property="Template" Value="{StaticResource SliderVertical}"/>
</Trigger>
</Style.Triggers>
</Style>
上述代码中我们可以看发现Slider使用的模板是SliderHorizontal，但当他的排列方向为Vertical时，则使用SliderVertical模板。
因为Slider控件默认是横向布局，所以我们先修改SliderHorizontal模板，对Slider进行下美化。
同样，我们继续F12跟进SliderHorizontal的定义。
<ControlTemplate x:Key="SliderHorizontal" TargetType="{x:Type Slider}">
<Border x:Name="border" BorderBrush="{TemplateBinding BorderBrush}"
BorderThickness="{TemplateBinding BorderThickness}"
Background="{TemplateBinding Background}"
SnapsToDevicePixels="True">
<Grid>
<Grid.RowDefinitions>
<RowDefinition Height="Auto"/>
<RowDefinition Height="Auto" MinHeight="{TemplateBinding MinHeight}"/>
<RowDefinition Height="Auto"/>
</Grid.RowDefinitions>
<TickBar x:Name="TopTick" Fill="{TemplateBinding Foreground}" Height="4"
Margin="0,0,0,2" Placement="Top" Grid.Row="0" Visibility="Collapsed"/>
<TickBar x:Name="BottomTick" Fill="{TemplateBinding Foreground}" Height="4"
Margin="0,2,0,0" Placement="Bottom" Grid.Row="2" Visibility="Collapsed"/>
<Border x:Name="TrackBackground" BorderBrush="{StaticResource SliderThumb.Track.Border}"
BorderThickness="1" Background="{StaticResource SliderThumb.Track.Background}"
Height="4.0" Margin="5,0" Grid.Row="1" VerticalAlignment="center">
<Canvas Margin="-6,-1">
<Rectangle x:Name="PART_SelectionRange"
Fill="{DynamicResource {x:Static SystemColors.HighlightBrushKey}}"
Height="4.0" Visibility="Hidden"/>
</Canvas>
</Border>
<Track x:Name="PART_Track" Grid.Row="1">
<Track.DecreaseRepeatButton>
<RepeatButton Command="{x:Static Slider.DecreaseLarge}"
Style="{StaticResource RepeatButtonTransparent}"/>
</Track.DecreaseRepeatButton>
<Track.IncreaseRepeatButton>
<RepeatButton Command="{x:Static Slider.IncreaseLarge}"
Style="{StaticResource RepeatButtonTransparent}"/>
</Track.IncreaseRepeatButton>
<Track.Thumb>
<Thumb x:Name="Thumb" Focusable="False" Height="18"
OverridesDefaultStyle="True"
Template="{StaticResource SliderThumbHorizontalDefault}"
VerticalAlignment="Center" Width="11"/>
</Track.Thumb>
</Track>
</Grid>
</Border>
<ControlTemplate.Triggers>
<Trigger Property="TickPlacement" Value="TopLeft">
<Setter Property="Visibility" TargetName="TopTick" Value="Visible"/>
<Setter Property="Template" TargetName="Thumb" Value="{StaticResource SliderThumbHorizontalTop}"/>
<Setter Property="Margin" TargetName="TrackBackground" Value="5,2,5,0"/>
</Trigger>
<Trigger Property="TickPlacement" Value="BottomRight">
<Setter Property="Visibility" TargetName="BottomTick" Value="Visible"/>
<Setter Property="Template" TargetName="Thumb" Value="{StaticResource SliderThumbHorizontalBottom}"/>
<Setter Property="Margin" TargetName="TrackBackground" Value="5,0,5,2"/>
</Trigger>
<Trigger Property="TickPlacement" Value="Both">
<Setter Property="Visibility" TargetName="TopTick" Value="Visible"/>
<Setter Property="Visibility" TargetName="BottomTick" Value="Visible"/>
</Trigger>
<Trigger Property="IsSelectionRangeEnabled" Value="true">
<Setter Property="Visibility" TargetName="PART_SelectionRange" Value="Visible"/>
</Trigger>
<Trigger Property="IsKeyboardFocused" Value="true">
<Setter Property="Foreground" TargetName="Thumb" Value="Blue"/>
</Trigger>
</ControlTemplate.Triggers>
</ControlTemplate>
SliderHorizontal模板的定义比较多，这里直接定义到重点内容——轨道。
首先定位到代码**【Border x:Name="TrackBackground"】**，这里的TrackBackground是控制滑块背景颜色的，我们修改其背景颜色和边框颜色。
<Border x:Name="TrackBackground" BorderBrush="Red" BorderThickness="1"
Background="Yellow" Height="4.0" Margin="5,0" Grid.Row="1"
VerticalAlignment="center">
<Canvas Margin="-6,-1">
<Rectangle x:Name="PART_SelectionRange"
Fill="{DynamicResource {x:Static SystemColors.HighlightBrushKey}}"
Height="4.0" Visibility="Hidden"/>
</Canvas>
</Border>
得到效果如下：
但我们有时候需要拖动前后颜色不一样，此时就靠背景修改就不够了。
在SliderHorizontal模板中找到DecreaseRepeatButton和IncreaseRepeatButton；这两个一个是拖动前覆盖颜色，一个是拖动后覆盖颜色。
修改代码如下：
<Track x:Name="PART_Track" Grid.Row="1">
<Track.DecreaseRepeatButton>
<RepeatButton Height="4" Background="Gray"
Command="{x:Static Slider.DecreaseLarge}"
Style="{StaticResource RepeatButtonTransparent}"/>
</Track.DecreaseRepeatButton>
<Track.IncreaseRepeatButton>
<RepeatButton Height="4" Background="Green"
Command="{x:Static Slider.IncreaseLarge}"
Style="{StaticResource RepeatButtonTransparent}"/>
</Track.IncreaseRepeatButton>
<Track.Thumb>
<Thumb x:Name="Thumb" Focusable="False" Height="18"
OverridesDefaultStyle="True"
Template="{StaticResource SliderThumbHorizontalDefault}"
VerticalAlignment="Center" Width="11"/>
</Track.Thumb>
</Track>
得到效果如下：
注意这里的Height一定要给值。
现在，我们设置好了轨道，可当前的滑块的颜色我们有点不太满意，所以我们再来处理下滑块。
滑块模板的模板是上方代码中粉色标记的代码——Thumb。
可以看到Thumb使用的是SliderThumbHorizontalDefault模板，所以，我们继续F12跟进SliderThumbHorizontalDefault查看它的定义。
<ControlTemplate x:Key="SliderThumbHorizontalDefault" TargetType="{x:Type Thumb}">
<Grid HorizontalAlignment="Center" UseLayoutRounding="True" VerticalAlignment="Center">
<Path x:Name="grip"
Data="M 0,0 C0,0 11,0 11,0 11,0 11,18 11,18 11,18 0,18 0,18 0,18 0,0 0,0 z"
Fill="{StaticResource SliderThumb.Static.Background}"
Stretch="Fill" SnapsToDevicePixels="True"
Stroke="{StaticResource SliderThumb.Static.Border}"
StrokeThickness="1" UseLayoutRounding="True"
VerticalAlignment="Center"/>
</Grid>
<ControlTemplate.Triggers>
<Trigger Property="IsMouseOver" Value="true">
<Setter Property="Fill" TargetName="grip"
Value="{StaticResource SliderThumb.MouseOver.Background}"/>
<Setter Property="Stroke" TargetName="grip"
Value="{StaticResource SliderThumb.MouseOver.Border}"/>
</Trigger>
<Trigger Property="IsDragging" Value="true">
<Setter Property="Fill" TargetName="grip"
Value="{StaticResource SliderThumb.Pressed.Background}"/>
<Setter Property="Stroke" TargetName="grip"
Value="{StaticResource SliderThumb.Pressed.Border}"/>
</Trigger>
<Trigger Property="IsEnabled" Value="false">
<Setter Property="Fill" TargetName="grip"
Value="{StaticResource SliderThumb.Disabled.Background}"/>
<Setter Property="Stroke" TargetName="grip"
Value="{StaticResource SliderThumb.Disabled.Border}"/>
</Trigger>
</ControlTemplate.Triggers>
</ControlTemplate>
从上述代码中可以看到，滑块定义很简单，布局就是一个Grid里放了一个Path，事件响应只有3个。
下面为修改Path的Fill填充色和Stroke的划线颜色如下：
<Path x:Name="grip"
Data="M 0,0 C0,0 11,0 11,0 11,0 11,18 11,18 11,18 0,18 0,18 0,18 0,0 0,0 z"
Fill="Red" Stretch="Fill" SnapsToDevicePixels="True"
Stroke="Blue" StrokeThickness="1" UseLayoutRounding="True"
VerticalAlignment="Center"/>
得到效果如下：
现在，我们觉得矩形的滑块不好看，需要用椭圆形的滑块，那么，我们再来处理下滑块。
首先删除Thumb里定义的宽和高，因为不删除它们，模板里的宽高会受此限制。
删除后如下：
<Track.Thumb>
<Thumb x:Name="Thumb" Focusable="False"
OverridesDefaultStyle="True"
Template="{StaticResource SliderThumbHorizontalDefault}"
VerticalAlignment="Center"/>
</Track.Thumb>
现在我们再来修改SliderThumbHorizontalDefault模板。
在模板里找到Path，修改他的Data，之前他的Data是自己画的一个矩形，现在我们给他改为椭圆形，并且给Path重新设置宽高，如下：
<Path x:Name="grip" Width="20" Height="20" Fill="Red"
Stretch="Fill" SnapsToDevicePixels="True" Stroke="Blue"
StrokeThickness="1" UseLayoutRounding="True"
VerticalAlignment="Center">
<Path.Data>
<EllipseGeometry Center="10,10" RadiusX="10" RadiusY="10"/>
</Path.Data>
</Path>
我们得到效果如下：
可以看到，图中的滑块是个圆形，而我们需要的是一个椭圆形。
处理很简单，修改Path的Width即可，我们该为14，得到效果如下：
当然，我们既然可以通过修改样式设计椭圆形滑块，就也可以设计其他形状滑块，比如，我们修改Path如下，获得斜角四边形滑块：
<Path x:Name="grip" Width="14" Height="20" Fill="Red"
Stretch="Fill" SnapsToDevicePixels="True" Stroke="Blue"
StrokeThickness="1" UseLayoutRounding="True"
VerticalAlignment="Center">
<Path.Data>
<PathGeometry>
<PathGeometry.Figures>
<PathFigure StartPoint="0,0" IsClosed="True">
<LineSegment Point="0,0"/>
<LineSegment Point="110,0"/>
<LineSegment Point="70,40"/>
<LineSegment Point="-40,40"/>
</PathFigure>
</PathGeometry.Figures>
</PathGeometry>
</Path.Data>
</Path>
效果图如下：
修改代码如下，设置三角形滑块：
<Path x:Name="grip" Width="14" Height="20" Fill="Red"
Stretch="Fill" SnapsToDevicePixels="True" Stroke="Blue"
StrokeThickness="1" UseLayoutRounding="True"
VerticalAlignment="Center">
<Path.Data>
<PathGeometry>
<PathGeometry.Figures>
<PathFigure StartPoint="0,0" IsClosed="True">
<LineSegment Point="30,0"/>
<LineSegment Point="15,100"/>
</PathFigure>
</PathGeometry.Figures>
</PathGeometry>
</Path.Data>
</Path>
效果图如下：
上述代码设置的都是水平方向的滑块样式，垂直方向的滑块样式设置同理，只要从模板SliderVertical开始，以此处理修改即可。
特殊图形我们看到，在图形后面还有一个小背景色在显示，解决方法：修改TrackBackground的背景色为透明。
<Border x:Name="TrackBackground"
BorderBrush="{StaticResource SliderThumb.Track.Border}"
BorderThickness="0"
Background="Transparent"
Height="4.0" Margin="5,0" Grid.Row="1"
VerticalAlignment="center">
<Canvas Margin="-6,-1">
<Rectangle x:Name="PART_SelectionRange"
Fill="{DynamicResource {x:Static SystemColors.HighlightBrushKey}}"
Height="4.0" Visibility="Hidden"/>
</Canvas>
</Border>
到此WPF滑块控件(Slider)的自定义样式就已经讲解完成了。
代码已经传到Github上了，欢迎大家下载。
Github地址：github.com/kiba518/Wpf…
