RFID智能语音停车场管理系统核心技术解析：从代码到产品的毕设全案

Sky_Lannister
70 阅读5分钟

智能停车场管理系统核心技术解析：从代码到产品的毕设全案

（文末附完整资料包获取方式）

一、系统架构设计

1. 硬件选型方案

  • 主控芯片：STM32F103C8T6（ARM Cortex-M3内核）
  • 通信模块：ESP8266（支持OneNET物联网平台）
  • 显示模块：0.96寸OLED（SPI接口）
  • 读卡模块：RC522（支持Mifare 1卡）
  • 语音模块：JR6001（支持220段语音播报）
  • 传感器：红外对射模块（检测车辆位置）

2. 软件分层架构

应用层：
  - 车辆管理模块（rc522.c）
  - 收费计算模块（charge.c）
  - 系统设置模块（setting.c）
​
驱动层：
  - RC522驱动（MFRC522.c）
  - OLED驱动（ssd1306.c）
  - 串口通信（usart3.c）
  - 定时器中断（tim.c）
​
硬件层：
  - 核心板电路
  - 外围模块电路
  - 电源管理电路

二、关键功能实现

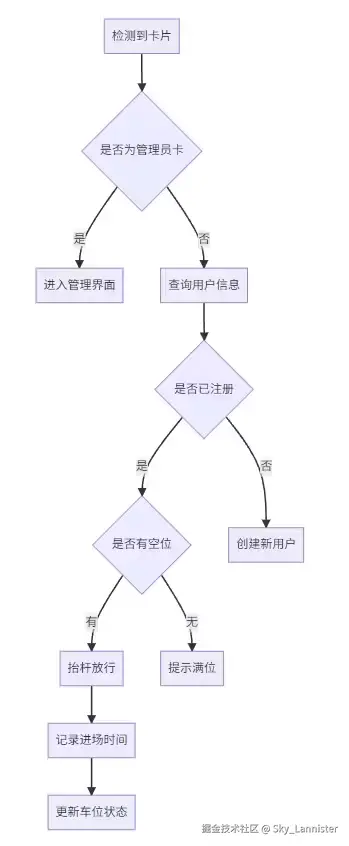

1. 车辆进场流程

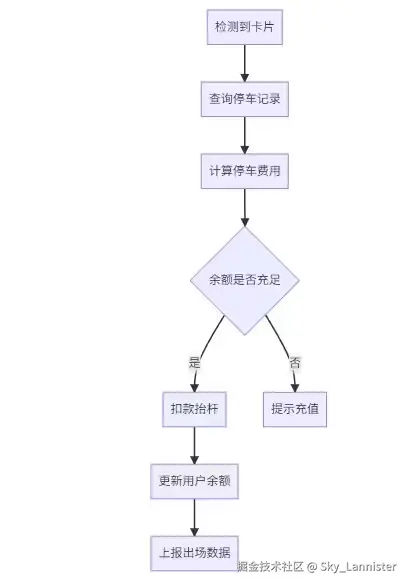

2. 车辆出场流程


三、系统特色功能

  1. 数据持久化存储

    • 使用EEPROM存储配置参数（set_code数组）
    • 支持14个用户数据存储
    • 掉电数据不丢失

  2. 物联网接入

    • 通过ESP8266连接OneNET平台

    • 实时上报：

      • 车位状态（剩余车位/遮挡情况）
      • 交易记录（进出时间/费用）
      • 系统参数（收费标准）

  3. 安全防护机制

    • 管理员卡认证（set_code[13]）
    • 用户余额校验（integral >= cost）
    • 车辆位置检测（红外对管信号）

四、系统核心功能概览

这个停车场管理系统的代码，麻雀虽小，五脏俱全。它具备车辆进出管理、车位状态显示、收费计算、系统设置等功能，每一个功能都和我们日常生活中的停车场场景紧密相关。

车辆进出管理：核心逻辑深度剖析

  1. 卡片识别“侦查兵” ：车辆进出管理的第一步是识别卡片。代码里借助rc522函数，搭配PcdRequest、PcdAnticoll和PcdSelect这些“小助手”，像侦查兵一样精准地找到卡片，获取卡号RFID。要是识别过程出了岔子，还会贴心地打印提示，让你第一时间知道问题所在。
  2. 判断卡片身份：拿到卡号后，系统会迅速判断这张卡是管理员的还是用户的。如果是管理员卡，在待机界面下就会直接带你进入管理员设置界面，方便管理员进行各种操作。要是用户卡，系统会进一步检查卡片有没有注册过，注册过的话就获取用户余额，同时判断车辆是要进场还是出场。
  3. 进场流程“闯关记” ：车辆进场时，系统首先会查看车位是不是满了。要是满了，屏幕上立刻显示“车位已满无法停车”，同时语音播报提醒车主，还会把卡号和车位已满的信息上报，这一套操作行云流水。要是还有空位，那就打开闸门，在屏幕上展示进场时间、卡内余额，语音引导车主停车，并且上报空位数和车位遮挡情况。车辆通过后，系统会更新剩余车辆数，记录进场时间，保存数据并上报相关信息，整个流程严谨又高效。
  4. 出场流程“结算时刻” ：车辆出场时，系统先算出停车时长，再结合收费标准算出停车费。接着检查卡内余额够不够付停车费，如果余额不足，屏幕和语音都会提醒车主，同时上报卡号和余额不足的信息。要是余额充足，那就开门，在屏幕上展示停车时间、费用、卡内余额，语音播报收费情况。车辆离开后，系统会更新用户余额、剩余车辆数，清除进场时间，保存数据并上报各种出场信息。

其他实用功能：细节之处见真章

  1. 车位状态显示“一目了然” ：在待机界面，系统会实时显示剩余车位数量和车位遮挡情况，用display函数在OLED屏幕上呈现得清清楚楚，让管理员和车主都能随时掌握车位动态。
  2. 收费计算“公平公正” ：收费计算逻辑简单直接，根据停车时长和预设的收费标准算出费用，而且还会用语音播报收费情况，让车主明明白白消费。
  3. 系统设置“灵活定制” ：通过按键操作，管理员可以轻松进入系统设置界面，对车位总数、停车费等参数进行修改，还能设置管理员卡号、用户卡号，功能非常强大。

代码借鉴与毕业设计思路拓展

对于正在做毕业设计的同学来说，这个代码有很多值得借鉴的地方。如果你做的是智能停车场相关的毕设，那可以直接参考这些核心逻辑，在这个基础上进行功能拓展，比如增加车牌识别功能，或者接入手机APP实现远程操控。就算你的毕设和停车场管理不太一样，这里面的代码结构、模块设计思路，像按键处理、显示逻辑这些，也能给你提供新的编程思路。

五、毕设价值体现

  1. 技术覆盖全面

    • 嵌入式开发（STM32）
    • 物联网通信（MQTT协议）
    • 传感器应用（红外检测）
    • 人机交互（OLED/语音）

  2. 工程实践价值

    • 掌握模块化开发方法
    • 学习状态机设计模式
    • 理解实时系统调度
    • 熟悉版本控制流程

  3. 商业转化潜力

    • 可直接部署小型停车场
    • 支持定制化功能开发
    • 符合智慧社区建设需求
