LabVIEW Modbus 主站冗余控制

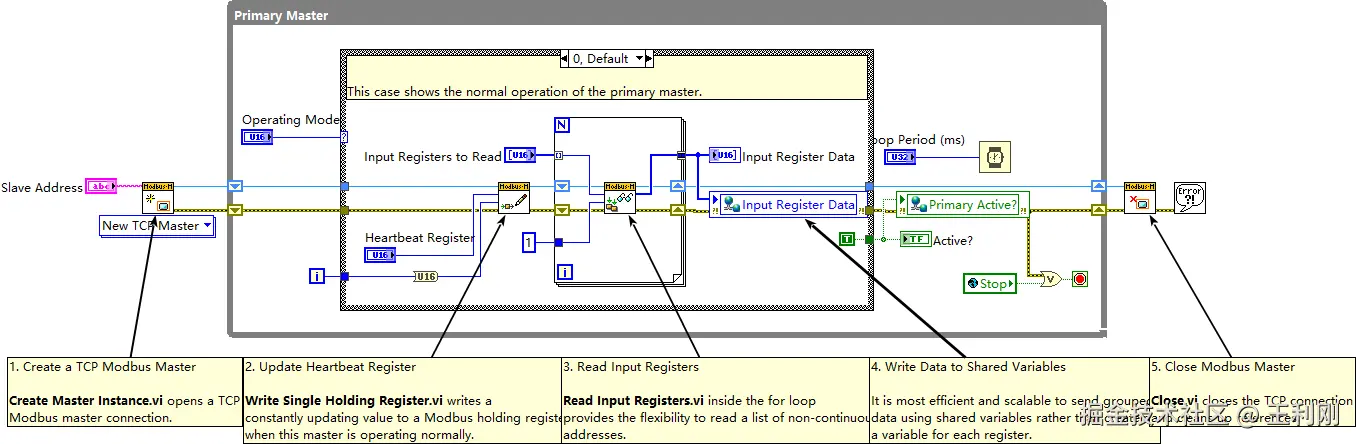

LabVIEW 实现Modbus TCP 主站程序，借助定时更新从站保持寄存器构建主站冗余机制。主站周期性写入 "心跳" 值，副站通过监测该寄存器判断主站状态，实现故障时无缝接管控制，保障系统持续运行。

​

核心功能解析

1. 主站心跳机制
2. • 功能：周期性向从站保持寄存器写入递增计数器或时间戳
   • 使用场合：工业自动化系统主备控制切换、SCADA 系统冗余通信
   • 特点：

1. • • 图形化配置通信参数（IP / 端口 / 寄存器地址）
     • 支持毫秒级定时精度（最小周期 10ms）
     • 内置 CRC 校验自动生成与验证
   • 注意事项：
   • • 需与从站约定专用心跳寄存器地址（避免与控制参数冲突）
     • 建议配置双寄存器存储时间戳（覆盖 24 小时范围）
   • 对比同类：
   • • 较传统 PLC 梯形图编程：开发效率提升 50%
     • 较 Python pymodbus 库：无需编写底层通信代码，调试更直观
2. 从站状态监测
3. • 功能：实时读取心跳寄存器值，计算超时时间判断主站状态
   • 使用场合：双主热备系统中副站监控主站活性
   • 特点：
   • • 支持自定义超时阈值（建议设为心跳周期的 3-5 倍）
     • 异常状态自动触发报警事件（如写入特定寄存器通知从站）
   • 注意事项：
   • • 需考虑网络波动导致的短暂通信中断（增加滤波算法）
     • 首次启动时需同步主备站初始状态
4. 冗余切换控制
5. • 功能：主站故障时自动切换副站接管控制权
   • 使用场合：电力系统、轨道交通等不能中断的控制场景
   • 特点：
   • • 毫秒级切换响应时间（典型值 < 200ms）
     • 支持手动 / 自动两种切换模式
     • 状态切换过程可记录完整日志
   • 注意事项：
   • • 需确保主备站控制逻辑完全一致
     • 切换时需处理数据同步（如当前控制参数快照）

技术参数对比

指标	LabVIEW Modbus 冗余方案	传统 PLC 冗余方案	Python + Modbus 库方案
开发周期	1-2 周（图形化配置）	3-4 周（梯形图）	2-3 周（代码编写）
定时精度	±1ms（基于 RT 系统）	±10ms	±50ms（依赖 OS 调度）
故障切换时间	<200ms	<500ms	>500ms
调试难度	低（可视化数据流）	中	高（代码断点调试）
跨平台兼容性	Windows/Linux/macOS	特定 PLC 硬件	依赖库支持

典型应用场景

1. 电力监控系统
2. • 主站监控变电站设备状态，副站实时监测主站心跳
   • 主站故障时副站自动接管，保障电网数据采集连续性
3. 化工反应釜控制
4. • 双主站控制温度 / 压力等关键参数
   • 心跳机制确保任何一台控制器故障时不影响生产安全
5. 智能交通信号控制
6. • 路口信号机主备控制切换
   • 确保交通高峰期系统稳定运行

扩展建议

1. 增强故障诊断
2. • 添加 Modbus 异常码解析（如 03 号异常表示寄存器地址非法）
   • 记录每次通信的响应时间，分析通信质量趋势
3. 优化数据同步
4. • 实现关键控制参数的实时镜像（如 PID 设定值）
   • 采用 NI 共享变量机制替代寄存器读写，提升同步效率
5. 远程监控扩展
6. • 集成 Web Server 模块，通过浏览器查看主备站状态
   • 配置短信 / 邮件报警功能，及时通知运维人员

通过 LabVIEW 图形化编程优势，显著降低了Modbus 冗余控制系统的开发难度，同时保持了工业级的可靠性与实时性，尤其适合中大型自动化系统的主备控制需求。
