基于V4L2摄像头智能识别拍照（人脸和手掌）

蜗牛不会算法
149 阅读5分钟

1. 代码整体结构


1.1 检测逻辑

2. 智能识别模块

2.1 Haar模型

摄像头 → 读取 → 转换 → 缩放 → 🎯识别人脸/手掌 → 如有目标：保存图像
                                                    ↓
                                                合并 → 显示

// detect_and_save.cpp
#include <opencv2/opencv.hpp>
#include <vector>
#include <string>
#include <ctime>
#include <unistd.h>

using namespace cv;
using namespace std;

static CascadeClassifier face_cascade;
static CascadeClassifier palm_cascade;
static bool initialized = false;

// 将像素数据（RGB）转为 OpenCV 图像，并检测人脸或手掌
extern "C" int DetectAndSaveIfNeeded(unsigned char *rgb_data, int width, int height)
{
    if (!initialized)
    {
        // 注意：路径需根据你系统中模型文件位置修改
        if (!face_cascade.load("/usr/share/opencv4/haarcascades/haarcascade_frontalface_default.xml"))
        {
            fprintf(stderr, "Failed to load face cascade\n");
            return -1;
        }
        if (!palm_cascade.load("/usr/share/opencv4/haarcascades/palm.xml")) // 自定义路径或手动下载
        {
            fprintf(stderr, "Failed to load palm cascade\n");
            return -1;
        }
        initialized = true;
    }

    // 构建 Mat 图像，RGB 格式
    Mat frame(height, width, CV_8UC3, rgb_data);

    // 转灰度图
    Mat gray;
    cvtColor(frame, gray, COLOR_BGR2GRAY);
    equalizeHist(gray, gray);

    // 检测人脸与手掌
    vector<Rect> faces, palms;
    face_cascade.detectMultiScale(gray, faces, 1.1, 3, 0, Size(30, 30));
    palm_cascade.detectMultiScale(gray, palms, 1.1, 3, 0, Size(50, 50));

    if (!faces.empty() || !palms.empty())
    {
        // 获取当前时间作为文件名
        time_t now = time(NULL);
        struct tm *t = localtime(&now);

        char filename[128];
        snprintf(filename, sizeof(filename), "/mnt/data/capture_%04d%02d%02d_%02d%02d%02d.jpg",
                 t->tm_year + 1900, t->tm_mon + 1, t->tm_mday,
                 t->tm_hour, t->tm_min, t->tm_sec);

        imwrite(filename, frame);
        printf("Saved: %s\n", filename);
        return 1;  // 表示检测成功
    }

    return 0; // 没检测到目标
}

2.2 多线程+DNN模型

主线程负责采集+显示，检测放到后台线程

  • 主线程保持快速循环采集图像并显示；
  • 将图像帧拷贝后传给一个“识别线程”；
  • 识别线程中执行人脸/手掌检测并保存图像；
  • 避免阻塞主线程，从而解决卡顿问题。
主线程：
    摄像头采集帧  → 图像转换 → LCD 显示
                        ↓
            复制一帧图像 → 放入识别队列

识别线程：
    从队列取图像 → OpenCV DNN 识别人脸 → 如果检测到，保存图片

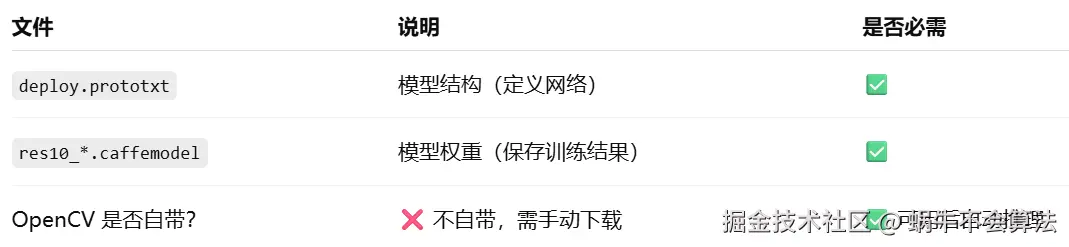

2.2.1 模型文件

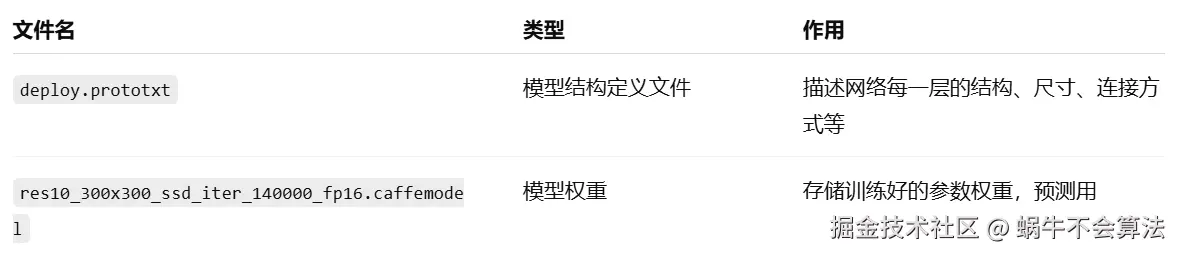

这两个文件不是 OpenCV 自带的安装文件，但它们是OpenCV 官方示例推荐的人脸检测模型，需要你手动下载。

OpenCV 的 cv::dnn 模块并不自带训练模型，而是提供了 “加载+执行模型” 的能力，支持多种格式：

  • Caffe（.prototxt + .caffemodel）
  • TensorFlow（.pb + .pbtxt）
  • ONNX（.onnx）
  • Torch、Darknet、OpenVINO 等等

deploy.prototxt

  • 是模型的“结构图纸”；
  • 用文本描述了每一层的类型、输入输出尺寸、激活函数等；
  • 是 Caffe 框架的标准结构描述格式。

res10_300x300_ssd_iter_140000_fp16.caffemodel

  • 是“模型大脑”，存储训练好的权重；
  • .caffemodel 是 Caffe 框架保存的二进制文件；
  • 包含了从 140000 次迭代训练出的最佳参数。

这个模型的训练目标是：输入 300x300 图像，输出其中是否有人脸 + 位置框。

2.2.2 修改makefire

** 在 Haar模型的Makefile 的基础上添加：**

LDFLAGS += -lpthread -lopencv_dnn

2.2.3 指令下载模型：

下载人脸检测模型（网络不好下载失败）

# 第一步：
wget https://raw.githubusercontent.com/opencv/opencv/master/samples/dnn/face_detector/deploy.prototxt

#第二步：
# 下载模型权重文件
wget https://huggingface.co/Durraiya/res10_300x300_ssd_iter_140000_fp16.caffemodel -O /mnt/haarcascade/res10_300x300_ssd_iter_140000_fp16.caffemodel

下载手掌检测模型 palm.xml

wget https://raw.githubusercontent.com/Aravindlivewire/Opencv/master/haarcascade/haarcascade_palm.xml -O ~/opencv/data/haarcascades/palm.xml

拷贝到目标板

cp /home/book/opencv/data/haarcascades/palm.xml ~/nfs_rootfs/haarcascade/

2.2.4. 手动下载模型

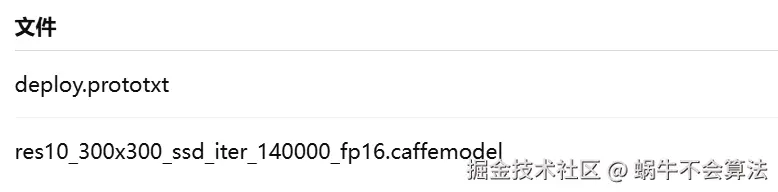

用 Caffe 框架训练的 SSD（Single Shot Detector）人脸检测模型。 1749286666735.png

下载地址：

huggingface.co/Durraiya/de…

huggingface.co/Durraiya/re…

2.2.5 拷贝到开发板

如果下载到电脑端本地了，也可以直接复制粘贴到Ubuntu的nf_rootfs。

scp deploy.prototxt root@192.168.x.x:/mnt/haarcascade/
scp res10_300x300_ssd_iter_140000_fp16.caffemodel root@192.168.x.x:/mnt/haarcascade/

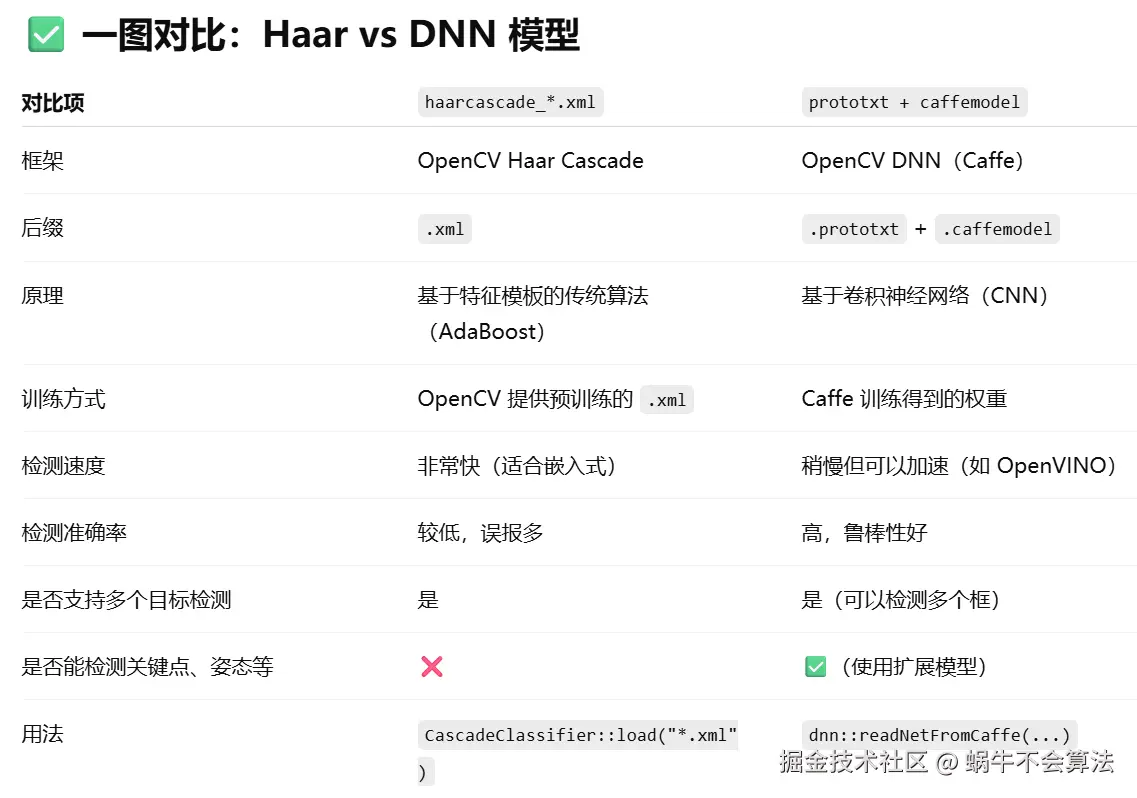

2.3 模型对比


2.4 嵌入式专用模型

OpenCV DNN 模型检测手掌（精度更高），不过模型体积大，嵌入式使用需要裁剪。

  1. *.xml 是 Haar 分类器模型（级联）
  • 使用 OpenCV 自定义的 XML 格式；
  • 保存了若干个简单矩形特征 + 级联分类器结构；
  • 可直接用 OpenCV 自带的 CascadeClassifier 加载。
CascadeClassifier face_cascade;
face_cascade.load("haarcascade_frontalface_default.xml");

2. deploy.prototxt + .caffemodel 是深度神经网络模型（DNN）

  • .prototxt 定义网络结构（类似工程蓝图）；
  • .caffemodel 保存了训练后的权重参数；
  • 需使用 OpenCV DNN 模块加载（支持 Caffe、ONNX、TF）：
Net net = readNetFromCaffe("deploy.prototxt", "model.caffemodel");

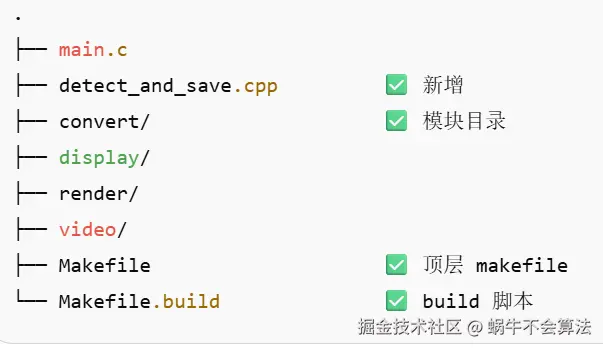

4. 编译：

在# V4L2摄像头数据采集（读取、转换、缩放、合并、显示）的基础上

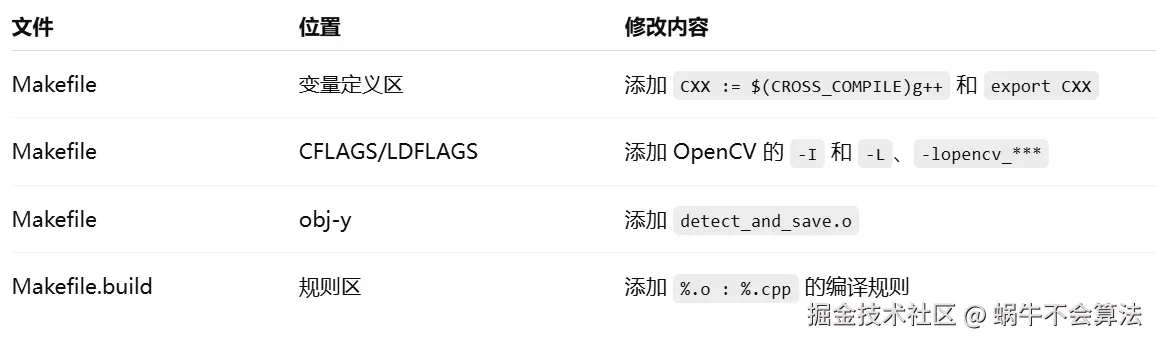

4.1 修改Makefire（Haar版）

  1. 添加对 C++ 编译器支持：
CXX := $(CROSS_COMPILE)g++
export CXX
  1. 添加 OpenCV 头文件和链接库
CFLAGS := -Wall -O2 -g
CFLAGS += -I $(shell pwd)/include
CFLAGS += -I/home/book/opencv-arm-install/include

LDFLAGS := -lm -ljpeg
LDFLAGS += -L/home/book/opencv-arm-install/lib \
           -Wl,-rpath=/home/book/opencv-arm-install/lib \
           -lopencv_core -lopencv_imgproc -lopencv_highgui -lopencv_objdetect -lopencv_imgcodecs
  1. 添加 detect_and_save.o 到编译对象中（在 obj-y 区）
obj-y += main.o
obj-y += detect_and_save.o       # ✅ 添加这一行
obj-y += convert/
obj-y += display/
obj-y += render/
obj-y += video/

4.2 修改Makefire.build

  1. 添加 .cpp 文件的编译规则（添加在其后）
%.o : %.cpp
	$(CXX) $(CFLAGS) -Wp,-MD,$(dep_file) -c -o $@ $<


4.3 编译测试命令

make clean
make

4.4 编译错误

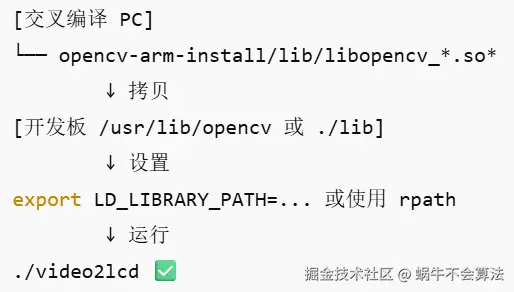

5. 运行

1. 出现错误：./video2lcd: error while loading shared libraries: libopencv_core.so.412: cannot open shared object file: No such file or directory

2. 原因： 在Ubuntu上交叉编译opencv得到的库没有拷贝到开发板


3. 拷贝到开发板：

确保目标目录在开发板存在且有权限：mkdir -p /usr/lib/opencv

使用scp拷贝

# 方法 1：NFS 挂载方式

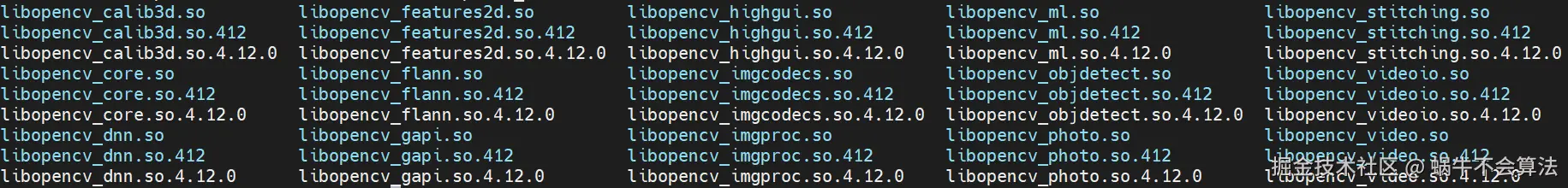

cp /home/book/opencv-arm-install/lib/libopencv_*.so* /home/book/nfs_rootfs/opencv-lib/

# 方法 2：通过 scp 拷贝
scp /home/book/opencv-arm-install/lib/libopencv_*.so* root@192.168.x.x:/usr/lib/opencv/

设置库文件路径： export LD_LIBRARY_PATH=/usr/lib/opencv:$LD_LIBRARY_PATH

运行错误：

/dev/video1 supports streaming i/o Convert yuv2rgb, ret = 0 terminate called after throwing an instance of 'cv::Exception'
what(): OpenCV(4.12.0-dev) /home/book/opencv/modules/core/src/persistence.cpp:742:
error: (-215:Assertion failed) buf in function 'open'

原因：模型下载失败，需重新下载

wget https://raw.githubusercontent.com/Aravindlivewire/Opencv/master/haarcascade/palm.xml -O ~/opencv/data/haarcascades/palm.xml

复制到开发板

cp /home/book/opencv/data/haarcascades/haarcascade_frontalface_default.xml ~/nfs_rootfs/haarcascade/

移除GUI

mv  /etc/init.d/S99myirhmi2  /root
mv  /etc/init.d/S05lvgl  /root

实验过程中LCD过几分钟就黑屏，这是正常的。 可以关闭黑屏的功能，执行以下命令即可： echo -e "\033[9;0]" > /dev/tty0

6. LCD显示卡顿，画面延迟

根本原因：

识别逻辑耗时太长，阻塞主循环。 main.c 是一个“单线程”循环结构：

while (1) {
    GetFrame();         // 获取图像帧
    Convert();          // 图像格式转换
    Detect();           // 检测人脸 / 手掌（很慢！）
    Merge();            // 合并图像
    Display();          // 刷屏到 LCD
}

加入检测逻辑后，每一帧都执行：

face_cascade.detectMultiScale(...);  // 可能耗时 200~500ms

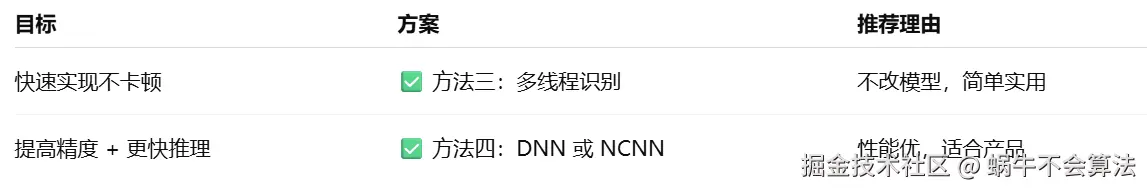

解决方案：

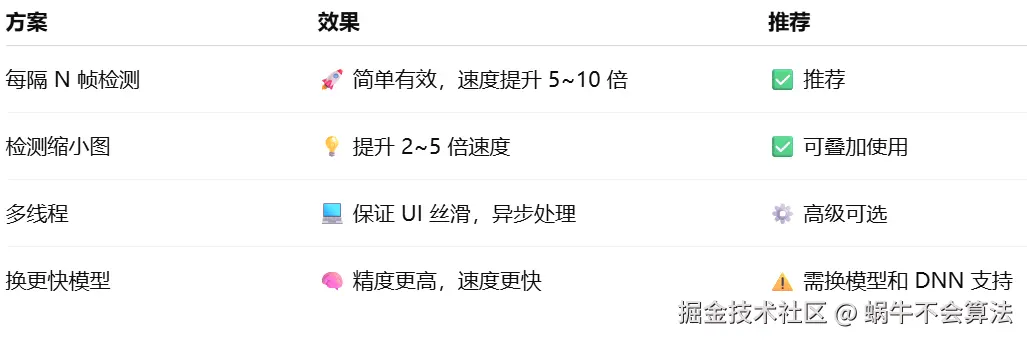

方法一：隔帧检测（最简单实用）。不要每一帧都识别人脸，只每 N 帧执行一次检测（比如每 10 帧）

方法二：缩小检测图像尺寸（ROI/下采样）。只在缩小版图像上做人脸/手掌识别，大幅提升速度：

方法三：使用多线程（高阶）

将检测逻辑放入后台线程，让主循环专注采集和显示。

方法四：更快的检测模型（如 DNN、YOLO）

若你使用的是 Haar 模型（detectMultiScale），其效率较低，建议尝试：

  • OpenCV DNN 模块（可使用轻量人脸检测模型）
  • 嵌入式专用模型：Ncnn / MNN（速度更快）

但这些需要 OpenCV 编译时启用 DNN 模块，且模型体积更大。



7. DNN模型剪裁

8. 画面流畅度

9. 实验结果

10. 总结
