一、最短的教程

<body onload="main()">
  <canvas id="glcanvas" width="640" height="480">
    你的浏览器似乎不支持或者禁用了 HTML5 <code>&lt;canvas&gt;</code> 元素。
  </canvas>
</body

// 从这里开始
function main() {
  // 获取canvas画布
  const canvas = document.querySelector("#glcanvas");
  // 初始化 WebGL 上下文
  const gl = canvas.getContext("webgl");

  // 确认 WebGL 支持性
  if (!gl) {
    alert("无法初始化 WebGL，你的浏览器、操作系统或硬件等可能不支持 WebGL。");
    return;
  }

  // 使用完全不透明的黑色清除所有图像
  gl.clearColor(0.0, 0.0, 0.0, 1.0);
  // 用上面指定的颜色清除缓冲区
  gl.clear(gl.COLOR_BUFFER_BIT);
}

clearColor(r,g,b,a) 参数：红、绿、蓝、透明度，其定义域 [0,1];(注意一下定义域范围）
一旦指定了背景色，背景色就会驻存在 WebGL 系统中，在下一次调用 gl.clearColor()之前不会改变。换句话说，如果将来什么时候还想用同一个颜色清空绘图区，没必要再指定一次背景色。

二、着色器

1. 顶点着色器

顶点着色器的内置变量

类型和变量名	描述
vec4 gl_Position	表示顶点位置
vec4 gl_PointSize	表示顶点的尺寸（像素数)

注意： gl_Position 必须被赋值，否则着色器无法正常工作； gl_PointSize 并不是必须的，若不赋值默认是1.0

齐次坐标：gl_Position：（x,y,z,w), 第四个分量w是齐次坐标。

齐次坐标（x，y, z, w)等价于三维坐标（x/w, y/x, z/w)。如果w=1, 可以将其当作三维坐标使用。

w必须大于等于0

w趋近0，那么他所表示的点将趋近无穷远，所以在齐次坐标可以有无穷的概念。

齐次坐标存在，使得用矩阵乘法来描述顶点变换成为可能，三维图形系统在计算过程中，通常用齐次坐标来表示顶点的三维坐标。

2. 片元着色器

片元着色器的内置变量webgl学习笔记

类型和变量名	描述
vec4 gl_FragColor	指定片元颜色（RGBA格式）

3. 绘制操作

类型和变量名	描述
vec4 gl_drawArrays(mode, first,count)	执行顶点着色器，按照mode参数指定方式绘制图形

mode: 指定绘制的万式，可接收以下常量符号：g1.POINTS,g1.LINES,g1.LINE_STRIP,g1.LINE_LOOP, g1.TRIANGLES,g1.TRIANGLE_STRIP,g1.TRIANGLE_FAN
first: 指定从哪个顶点开始绘制（整型数)
count: 指定绘制需要多少个顶点

调用gl.drawArrays（）时，顶点着色器将被执行 count 次，每次处理一个顶点。

4. WebGL 坐标系

4.1 canvas坐标系

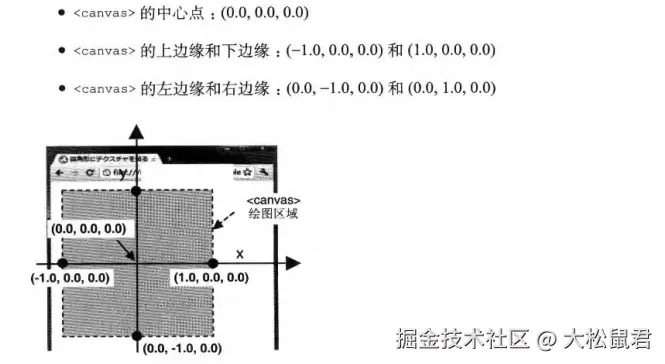

4.2 webGL坐标系

5. attribute 变量和 uniform 变量

attribute：传输和顶点相关的数据（被用来从外部向内部顶点着色器内传输数据，只有顶点着色器能使用他）
uniform：与顶点无关的数据

5.1 attribute 获取和赋值

5.1.1 获取 attribute 变量的存储位置

类型和变量名	描述
gl.getAttribLocation(program, name)	获取由name参数指定的attribute 变量的存储地址

5.1.2 attribute 变量赋值

类型和变量名	描述
gl.vertexAttrib3f(location, v0, v1, v2)	获取由name参数指定的attribute 变量的存储地址

同族函数：
g1.vertexAttrib1f(location,v0)
g1.vertexAttrib2f(location,v0,v1)
g1.vertexAttrib3f(1ocation,v0,v1,v2)
g1.vertexAttrib4f(location,v0,v1,v2,v3)

5.2 uniform 获取和赋值

只有顶点着色器才能使用attribute变量，使用片元着色器时，你就需要使用uniform变量。或者，你可以使用varying变量。

5.2.1 获取 uniform 变量的存储位置

类型和变量名	描述
gl.getUniformLocation(program, name)	获取由name参数指定的 uniform 变量的存储地址

5.2.2 uniform 变量赋值

类型和变量名	描述
gl.uniform4f (program, v0, v1, v2, v3, v4)	将数据(v0, v1, v2, v3) 传输给由 location 参数指定的uniform变量

同族函数：
g1.uniform1f(location,v0)
g1.uniform2f(location,v0,v1) g1.uniform3f(location,v0,v1,v2)
g1.uniform4f(location,v0,v1,v2,v3)

三、通过鼠标点击绘点

// ClickedPints.js (c) 2012 matsuda
// Vertex shader program
var VSHADER_SOURCE =
  'attribute vec4 a_Position;\n' +
  'void main() {\n' +
  '  gl_Position = a_Position;\n' +
  '  gl_PointSize = 10.0;\n' +
  '}\n';

// Fragment shader program
var FSHADER_SOURCE =
  'void main() {\n' +
  '  gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0);\n' +
  '}\n';

function main() {
  // Retrieve <canvas> element
  var canvas = document.getElementById('webgl');

  // Get the rendering context for WebGL
  var gl = getWebGLContext(canvas);
  if (!gl) {
    console.log('Failed to get the rendering context for WebGL');
    return;
  }

  // Initialize shaders
  if (!initShaders(gl, VSHADER_SOURCE, FSHADER_SOURCE)) {
    console.log('Failed to intialize shaders.');
    return;
  }

  // // Get the storage location of a_Position
  var a_Position = gl.getAttribLocation(gl.program, 'a_Position');
  if (a_Position < 0) {
    console.log('Failed to get the storage location of a_Position');
    return;
  }

  // Register function (event handler) to be called on a mouse press
  canvas.onmousedown = function(ev){ click(ev, gl, canvas, a_Position); };

  // Specify the color for clearing <canvas>
  gl.clearColor(0.0, 0.0, 0.0, 1.0);

  // Clear <canvas>
  gl.clear(gl.COLOR_BUFFER_BIT);
}

var g_points = []; // The array for the position of a mouse press
function click(ev, gl, canvas, a_Position) {
  var x = ev.clientX; // x coordinate of a mouse pointer
  var y = ev.clientY; // y coordinate of a mouse pointer
  var rect = ev.target.getBoundingClientRect() ;

  x = ((x - rect.left) - canvas.width/2)/(canvas.width/2);
  y = (canvas.height/2 - (y - rect.top))/(canvas.height/2);
  // Store the coordinates to g_points array
  g_points.push(x); g_points.push(y);

  // Clear <canvas>
  gl.clear(gl.COLOR_BUFFER_BIT);

  var len = g_points.length;
  for(var i = 0; i < len; i += 2) {
    // Pass the position of a point to a_Position variable
    gl.vertexAttrib3f(a_Position, g_points[i], g_points[i+1], 0.0);

    // Draw
    gl.drawArrays(gl.POINTS, 0, 1);
  }
}

webgl 和 canvas 坐标转换可参考文章： juejin.cn/post/706736…
