11. HarmonyOS Next响应式导航栏实战：主轴方向与间距控制完全指南

全栈若城
532 阅读3分钟

一、响应式导航栏概述

响应式导航栏是现代应用UI设计中的重要组成部分，能够根据设备尺寸或用户偏好自动调整布局，提供更好的用户体验。在HarmonyOS Next中，我们可以利用强大的Flex布局和状态管理机制轻松实现这一功能。

本教程将详细讲解如何使用HarmonyOS Next的ArkUI框架实现一个能够在移动端和桌面端之间切换的响应式导航栏，重点关注Flex布局的主轴方向控制和间距设置。

二、核心技术要点

实现响应式导航栏涉及以下几个关键技术点：

  1. 状态管理：使用@State装饰器管理UI状态
  2. 条件渲染：基于状态动态调整UI布局
  3. Flex布局：控制组件排列方向和对齐方式
  4. 间距控制：设置组件之间的主轴和交叉轴间距

三、代码实现详解

3.1 组件结构

首先，让我们看一下整体组件结构：

@Component
export struct Case1 {
    @State isMobile: boolean = false;

    build() {
        Column() {
            // 标题文本
            // 模式切换按钮
            // 导航栏容器(Flex)
                // 导航项1
                // 导航项2
                // 导航项3
        }
    }
}

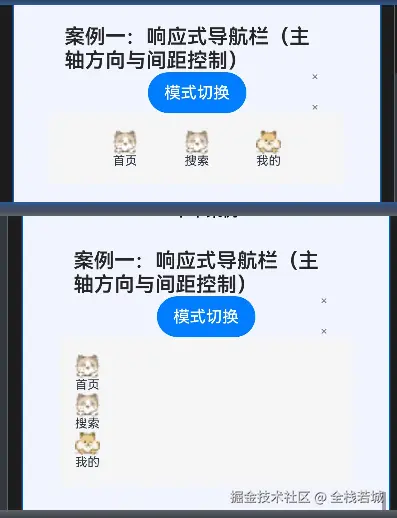

这个组件包含一个标题、一个模式切换按钮和一个导航栏容器，导航栏容器内有三个导航项，每个导航项包含一个图标和一个文本。

3.2 状态管理

@State isMobile: boolean = false;

我们使用@State装饰器定义了一个名为isMobile的布尔类型状态变量，初始值为false。这个变量用于控制导航栏的显示模式：

  • false：桌面模式（垂直排列）
  • true：移动端模式（水平排列）

3.3 模式切换按钮

Button('模式切换').onClick(() => {
    this.isMobile = !this.isMobile;
})

点击按钮时，会切换isMobile的值，从而触发UI重新渲染。

3.4 Flex布局配置

Flex({
    direction: this.isMobile ? FlexDirection.Row : FlexDirection.Column, //  横向排列 ,端纵向排列
    justifyContent: FlexAlign.SpaceEvenly, // 子组件均匀分布
    alignItems: this.isMobile ? ItemAlign.Center : ItemAlign.Start, // 纵向排列时顶部对齐
    space: { main: LengthMetrics.px(16), cross: LengthMetrics.px(8) } // 主/交叉轴间距
}) {
    // 导航项
}

这里是响应式导航栏的核心部分，我们根据isMobile状态动态调整Flex容器的属性：

  • direction：控制子组件的排列方向

    • 移动端模式：FlexDirection.Row（水平排列）
    • 桌面模式：FlexDirection.Column（垂直排列）

  • justifyContent：控制子组件在主轴上的对齐方式

    • 使用FlexAlign.SpaceEvenly使子组件在主轴上均匀分布

  • alignItems：控制子组件在交叉轴上的对齐方式

    • 移动端模式：ItemAlign.Center（居中对齐）
    • 桌面模式：ItemAlign.Start（顶部对齐）

  • space：设置子组件之间的间距

    • 主轴间距：16像素
    • 交叉轴间距：8像素

3.5 导航项实现

每个导航项都是一个垂直排列的Flex容器，包含一个图标和一个文本：

Flex({ direction: FlexDirection.Column }) {
    Image($r('app.media.01'))
        .width(24)
        .height(24)
    Text('首页')
        .fontSize(12)
}

四、Flex布局属性详解

4.1 direction属性

direction属性决定了Flex容器中子组件的排列方向，是Flex布局中最基础的属性。

值描述适用场景
FlexDirection.Row水平方向，从左到右导航栏、工具栏、标签页
FlexDirection.RowReverse水平方向，从右到左RTL语言界面、右侧操作栏
FlexDirection.Column垂直方向，从上到下列表、表单、侧边导航
FlexDirection.ColumnReverse垂直方向，从下到上底部工具栏、聊天界面

在响应式设计中，我们通常根据屏幕尺寸或设备类型动态切换direction值：

direction: screenWidth > 600 ? FlexDirection.Row : FlexDirection.Column

4.2 justifyContent属性

justifyContent属性控制子组件在主轴上的对齐和分布方式。

值描述适用场景
FlexAlign.Start起始端对齐左对齐的工具栏、表单标签
FlexAlign.Center居中对齐居中标题、居中按钮组
FlexAlign.End末端对齐右对齐的操作按钮
FlexAlign.SpaceBetween两端对齐，中间等间距导航栏（左logo右菜单）
FlexAlign.SpaceAround等间距分布，两端间距是中间间距的一半均匀分布的内容卡片
FlexAlign.SpaceEvenly完全等间距分布底部导航栏、工具栏

4.3 alignItems属性

alignItems属性控制子组件在交叉轴上的对齐方式。

值描述适用场景
ItemAlign.Start交叉轴起始端对齐顶部对齐的列表项
ItemAlign.Center交叉轴居中对齐垂直居中的内容
ItemAlign.End交叉轴末端对齐底部对齐的按钮
ItemAlign.Stretch拉伸填充交叉轴等高的卡片、表单项
ItemAlign.Baseline文本基线对齐不同大小文本的对齐

4.4 space属性

space属性用于设置子组件之间的间距，是HarmonyOS特有的属性，比传统CSS中的gap更加灵活。

space: {
    main: LengthMetrics.px(16), // 主轴间距
    cross: LengthMetrics.px(8)  // 交叉轴间距
}
  • main：设置主轴方向上的间距
  • cross：设置交叉轴方向上的间距

LengthMetrics是ArkUI提供的长度单位工具类，支持多种单位：

方法描述示例
px(value)像素单位LengthMetrics.px(16)
vp(value)视口相对单位LengthMetrics.vp(20)
fp(value)字体相对单位LengthMetrics.fp(14)
lpx(value)逻辑像素单位LengthMetrics.lpx(24)

五、响应式导航栏的实现技巧

5.1 布局切换策略

在实现响应式导航栏时，我们需要考虑以下几个方面：

  1. 触发条件：可以基于屏幕宽度、设备类型或用户偏好
  2. 布局变化：主要是方向和对齐方式的变化
  3. 内容调整：可能需要在不同模式下显示不同的内容

在我们的示例中，使用了一个简单的按钮来手动切换模式，在实际应用中，可以使用媒体查询或窗口大小监听来自动切换：

@StorageLink('windowWidth') windowWidth: number = 0;

// 在build函数中
direction: this.windowWidth > 600 ? FlexDirection.Row : FlexDirection.Column

5.2 导航项的设计

导航项的设计应考虑在不同布局模式下的显示效果：

  • 水平模式：图标和文字可以垂直排列，节省水平空间
  • 垂直模式：图标和文字可以水平排列，提供更好的可读性

在我们的示例中，为了简化，两种模式下都使用了垂直排列的导航项。在实际应用中，可以根据模式动态调整：

Flex({
    direction: this.isMobile ? FlexDirection.Column : FlexDirection.Row
}) {
    Image(...)
    Text(...)
}

5.3 间距调整

不同布局模式下，可能需要不同的间距设置：

space: {
    main: this.isMobile ? LengthMetrics.px(16) : LengthMetrics.px(24),
    cross: this.isMobile ? LengthMetrics.px(8) : LengthMetrics.px(12)
}

六、完整代码示例

import { LengthMetrics } from "@kit.ArkUI";

@Component
export struct Case1 {
    @State isMobile: boolean = false;

    build() {
        Column() {
            Text("案例一：响应式导航栏（主轴方向与间距控制）")
                .fontSize(20)
                .fontWeight(600)
                .foregroundColor('#262626')
                .width('90%')
            Button('模式切换').onClick(() => {
                this.isMobile = !this.isMobile;
            })
            Flex({
                direction: this.isMobile ? FlexDirection.Row : FlexDirection.Column, //  横向排列 ,端纵向排列
                justifyContent: FlexAlign.SpaceEvenly, // 子组件均匀分布
                alignItems: this.isMobile ? ItemAlign.Center : ItemAlign.Start, // 纵向排列时顶部对齐
                space: { main: LengthMetrics.px(16), cross: LengthMetrics.px(8) } // 主/交叉轴间距
            }) {

                // 导航项：图标+文字
                Flex({ direction: FlexDirection.Column }) {
                    Image($r('app.media.01'))// 替换为实际图标资源
                        .width(24)
                        .height(24)
                    Text('首页')
                        .fontSize(12)
                }

                Flex({ direction: FlexDirection.Column }) {
                    Image($r('app.media.02'))
                        .width(24)
                        .height(24)
                    Text('搜索')
                        .fontSize(12)
                }

                Flex({ direction: FlexDirection.Column }) {
                    Image($r('app.media.03'))
                        .width(24)
                        .height(24)
                    Text('我的')
                        .fontSize(12)
                }
            }
            .width('100%')
            .padding(16)
            .backgroundColor(0xF5F5F5)

        }

    }
}

七、总结

本教程详细讲解了如何使用HarmonyOS Next的ArkUI框架实现一个响应式导航栏，重点关注了Flex布局的主轴方向控制和间距设置。通过这个示例，我们学习了：

  1. 使用@State装饰器管理UI状态
  2. 基于状态动态调整Flex布局属性
  3. 设置主轴和交叉轴的方向、对齐方式和间距
  4. 实现在不同设备或模式下的布局切换
