Flutter 的 `RenderObjectWidget` 解析与分析

90后晨仔
171 阅读4分钟

一、核心概念图解

1.1 Flutter 渲染体系核心三棵树

graph TD
    A[Widget树] -->|配置描述| B[Element树]
    B -->|持有引用| C[RenderObject树]
    C -->|布局/绘制| D[界面渲染]

    E[RenderObjectWidget] -->|创建| F[RenderObject]
    F --> G[布局系统]
    F --> H[绘制系统]
    F --> I[点击测试]

    style E fill:#f9f,stroke:#333

关键关系说明：

  1. Widget树：声明式UI配置（不可变）
  2. Element树：Widget实例化的中间层（管理生命周期）,管理 Widget 与 RenderObject 的动态关联（可变）。
  3. RenderObject树：实际负责布局和渲染的核心层。执行布局、绘制和事件处理（可变）。
  4. RenderObjectWidget：连接Widget和RenderObject的桥梁

1.2 RenderObjectWidget 核心职责

flowchart LR
    A[接收Widget配置] --> B[创建RenderObject]
    B --> C[布局计算]
    C --> D[绘制指令]
    D --> E[屏幕渲染]
    F[属性更新] --> G[更新RenderObject]

1.3 为什么需要 RenderObjectWidget？

RenderObjectWidget 的职责是将 Widget 树的配置转换为 RenderObject 树的实际渲染对象。这种设计使得 Flutter 能够高效地复用 Element 和 RenderObject，避免频繁重建。

二、核心方法与工作流程

2.1 生命周期方法详解

方法调用时机必备实现典型用途
createElement()Widget首次插入树中是创建对应的Element
createRenderObject()Element挂载时是创建实际的RenderObject
updateRenderObject()Widget配置更新时是更新RenderObject属性
didUnmountRenderObject()RenderObject从树中移除否资源清理
didUpdateRenderObject()RenderObject被替换否状态迁移

2.2 工作流程时序图

sequenceDiagram
    participant Widget as RenderObjectWidget
    participant Element as RenderObjectElement
    participant RenderObject

    Widget->>Element: createElement()
    activate Element
    Element->>RenderObject: createRenderObject(context)
    activate RenderObject

    loop 更新循环
        Widget->>Element: update(newWidget)
        Element->>RenderObject: updateRenderObject(context, renderObject)
        RenderObject-->>RenderObject: markNeedsLayout()/markNeedsPaint()
    end

    deactivate RenderObject
    Element->>RenderObject: unmount()
    RenderObject-->>Widget: didUnmountRenderObject()

三、三大核心子类对比

3.1 子类特性矩阵

特性LeafRenderObjectWidgetSingleChildRenderObjectWidgetMultiChildRenderObjectWidget
子元素数量01多个
典型应用自定义绘制布局装饰器复杂布局
实现复杂度★☆☆★★☆★★★
性能影响低中高
内置示例LeafRenderObjectElementSingleChildRenderObjectElementMultiChildRenderObjectElement
ParentData不需要可选必需

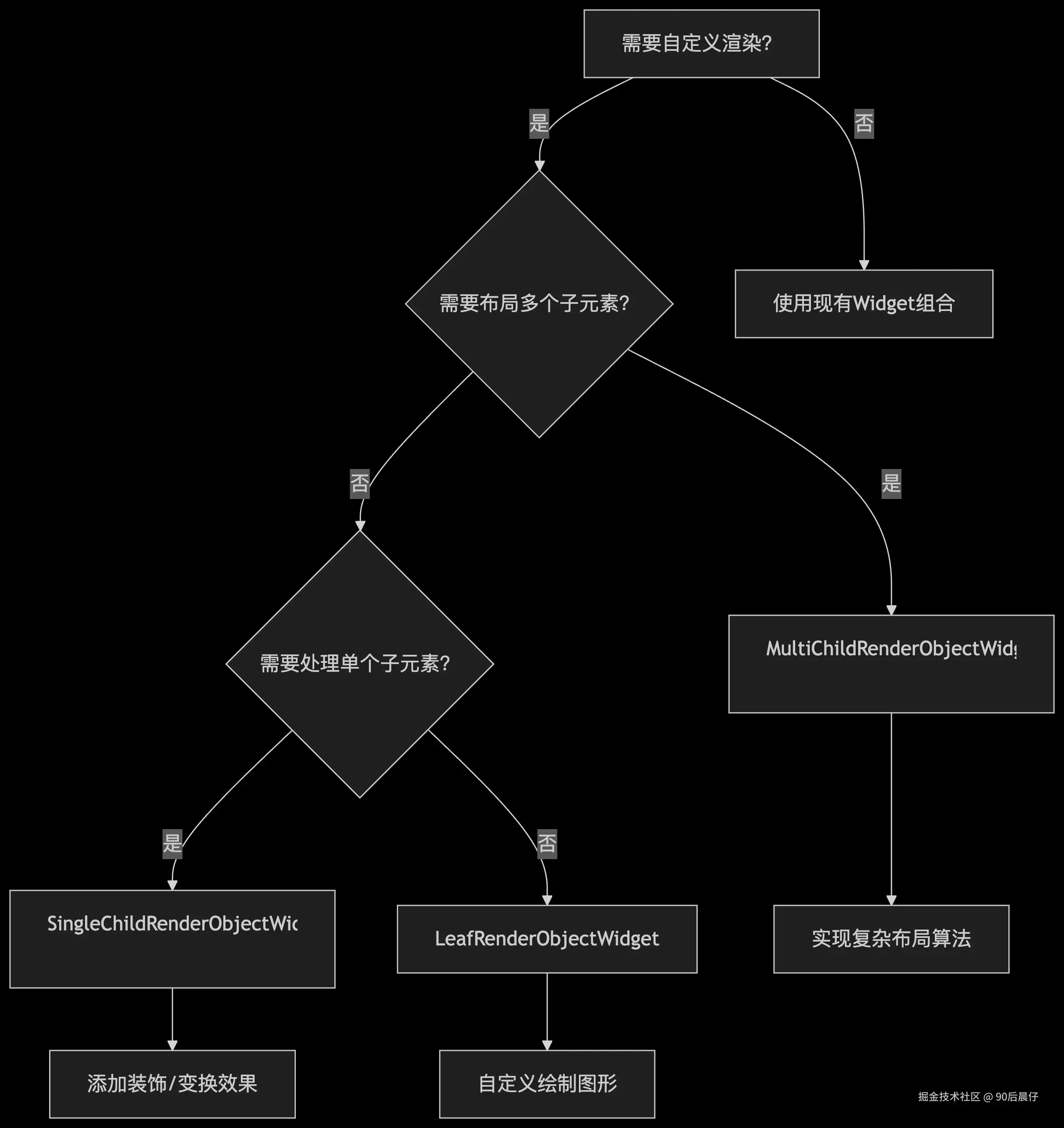

3.2 选择指南


四、RenderObject 开发实战

4.1 实现环形布局（代码详解）

步骤1：定义Widget

class CircleLayout extends MultiChildRenderObjectWidget {
  final double radius;

  CircleLayout({this.radius = 100, List<Widget>? children})
      : super(children: children ?? []);

  @override
  RenderObject createRenderObject(BuildContext context) {
    return RenderCircleLayout(radius: radius);
  }

  @override
  void updateRenderObject(BuildContext context, RenderCircleLayout renderObject) {
    renderObject.radius = radius;
  }
}

关键点：

  • 继承MultiChildRenderObjectWidget处理多子元素
  • radius参数控制布局半径
  • updateRenderObject更新半径时自动触发重布局

步骤2：定义ParentData

class CircleLayoutParentData extends ContainerBoxParentData<RenderBox> {
  double? angle; // 存储每个子元素的角度位置
}

作用：

  • 为每个子元素存储自定义数据
  • 继承ContainerBoxParentData获得基础布局能力

步骤3：实现RenderObject

class RenderCircleLayout extends RenderBox
    with ContainerRenderObjectMixin<RenderBox, CircleLayoutParentData> {

  double _radius;
  RenderCircleLayout({required double radius}) : _radius = radius;

  set radius(double value) {
    if (_radius == value) return;
    _radius = value;
    markNeedsLayout(); // 标记需要重新布局
  }

  @override
  void setupParentData(RenderObject child) {
    // 初始化ParentData
    if (child.parentData is! CircleLayoutParentData) {
      child.parentData = CircleLayoutParentData();
    }
  }

  @override
  void performLayout() {
    // 1. 确定自身大小（占满可用空间）
    size = constraints.biggest;

    // 2. 计算每个子元素的位置
    final childCount = childCount;
    var child = firstChild;
    for (int i = 0; i < childCount; i++) {
      // 计算角度（等间距分布）
      final angle = 2 * pi * i / childCount;

      // 布局子元素（使用宽松约束）
      child!.layout(constraints.loosen(), parentUsesSize: true);

      // 存储角度到ParentData
      final parentData = child.parentData as CircleLayoutParentData;
      parentData.angle = angle;

      // 移动到下一个子元素
      child = parentData.nextSibling;
    }
  }

  @override
  void paint(PaintingContext context, Offset offset) {
    final center = size.center(offset);
    var child = firstChild;

    while (child != null) {
      final parentData = child.parentData as CircleLayoutParentData;
      final angle = parentData.angle!;

      // 计算子元素位置（极坐标转直角坐标）
      final childOffset = Offset(
        center.dx + _radius * cos(angle) - child.size.width / 2,
        center.dy + _radius * sin(angle) - child.size.height / 2,
      );

      // 绘制子元素
      context.paintChild(child, childOffset);

      // 移动到下一个子元素
      child = parentData.nextSibling;
    }
  }
}

布局流程解析：

flowchart TB
    A[开始布局] --> B[确定自身尺寸]
    B --> C{是否有子元素}
    C -->|是| D[遍历所有子元素]
    D --> E[计算子元素角度]
    E --> F[布局子元素]
    F --> G[存储角度到ParentData]
    G --> H[移动到下一个]
    C -->|否| I[结束布局]

五、性能优化实战技巧

5.1 布局优化策略

技术实现方式适用场景
布局边界if (size != newSize) markNeedsLayout()尺寸变化时才重布局
绘制边界if (color != newColor) markNeedsPaint()外观变化时才重绘
子元素缓存bool get isRepaintBoundary => true;复杂静态内容
延迟绘制addAutomaticKeepAlives: false长列表优化

5.2 常见性能陷阱及解决方案

graph LR
    A[性能问题] --> B[过度重绘]
    A --> C[布局抖动]
    A --> D[内存泄漏]

    B --> E[使用RepaintBoundary]
    B --> F[精确标记脏区域]
    C --> G[避免不必要的setState]
    C --> H[使用const构造函数]
    D --> I[实现dispose方法]
    D --> J[取消事件监听]

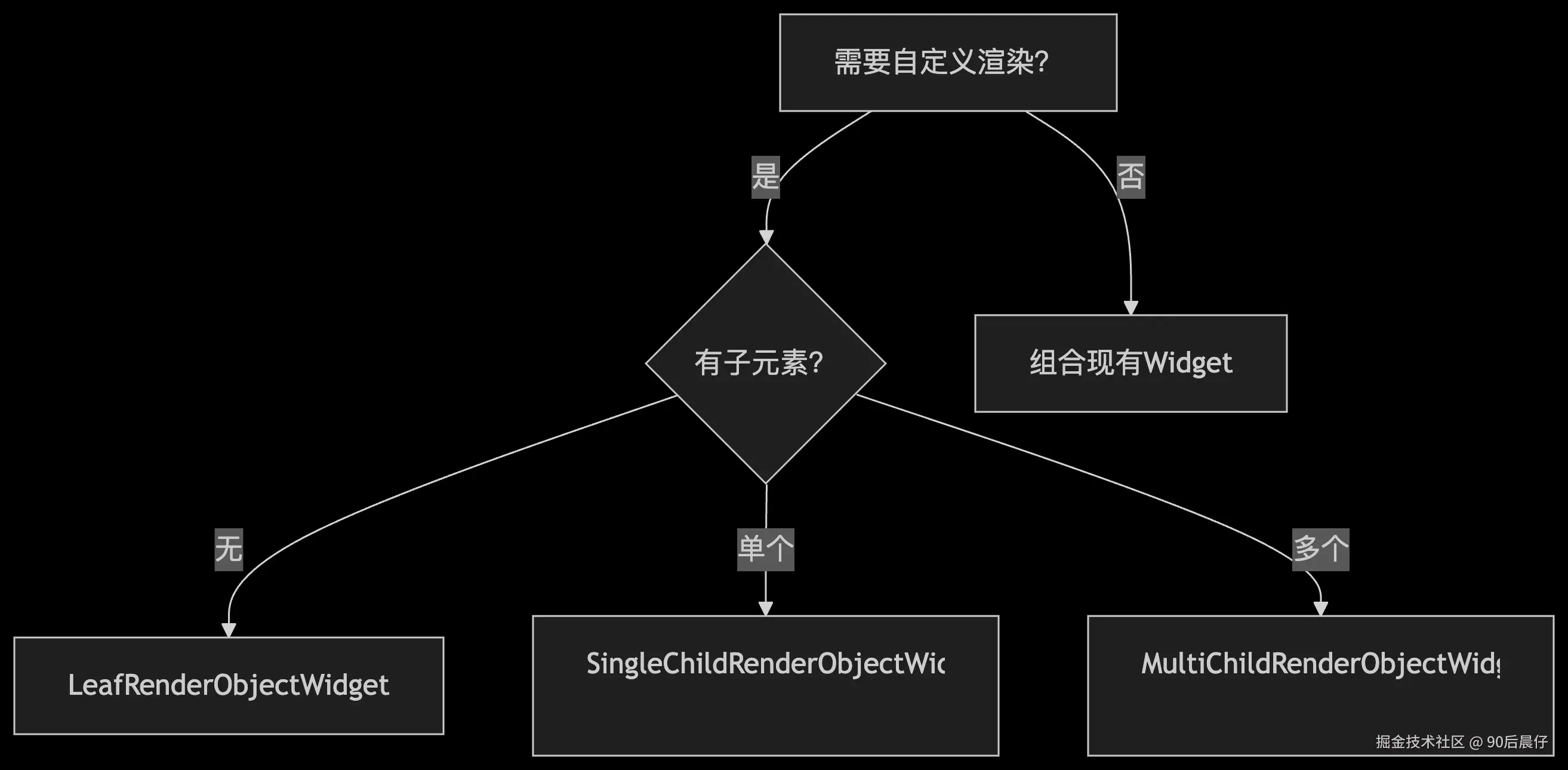

六、适用场景决策树

deepseek_mermaid_20250530_8f7b4c.png 最佳实践建议：

  • 优先考虑组合现有Widget
  • 仅在需要极致性能时使用RenderObject
  • 复杂布局首选MultiChildRenderObjectWidget
  • 简单图形使用CustomPaint更轻量

七、总结：核心知识点速查

概念要点示例/技巧
三棵树关系Widget → Element → RenderObject理解数据流向
生命周期方法create/update/didUnmount资源管理关键点
布局系统performLayout方法遵守父级约束
绘制系统paint方法使用Canvas API
优化核心markNeedsLayout/Paint精确标记脏区域
调试工具debugDumpRenderTree可视化渲染树
适用场景自定义布局/高性能渲染避免过度使用

RenderObjectWidget 的核心价值**

  1. 桥梁作用：连接 Widget 树和 RenderObject 树，实现从声明式配置到命令式渲染的过渡。
  2. 性能优化：通过 Element 层复用 RenderObject，减少重建开销。
  3. 灵活性：支持自定义布局、绘制和事件处理，满足复杂 UI 需求。
  4. 设计模式：通过 Leaf、SingleChild、MultiChild 三类子类覆盖不同场景。
