逻辑引擎是低代码开发的核心能力，主要用于多种原子服务的界面化编排，逻辑可以支持多种场景的应用，逻辑具备了多种被触发执行的方式。它还可以实现增删改查之外的业务能力的配置，本质上是通过服务编排实现日常过程中各种各样的业务功能。
例如我们今天要聊的JVS低代码逻辑引擎，它主要负责处理业务规则、决策流程及自动化任务，比如：
- 表单提交后触发数据校验或流程启动
- 定时任务（如每日对账、异常数据巡检）
- 外部API调用与数据整合（如查询第三方接口并脱敏处理）
- 复杂业务规则（如智能优惠折扣计算）
- ......
逻辑引擎采用模块化设计，通过拖拽组件和流程图设计规则，降低了使用门槛，
逻辑设计页面
- 左侧包含组件库、画布切换、入参配置、添加描述、日志回放
- 中间是画布面，可以拖拽组件到画布，连接
- 右侧：点开每个节点对应的配置页面
组件库
系统内置的所有组件（原子服务）都可以将组件拖拽到画布中形成执行流程中的相关环节
画布
如果存在多层的功能嵌套的结构，会展示，例如循环等操作，如果使用了循环，那么会在主画布下创建一个子画布
入参配置
通过界面化的方式进行入参配置。在配置界面上填写或选择相应的入参值，并设置这些入参在逻辑流程中的传递和使用方式。可以通过拖拽化将左侧的原子功能拖拽到逻辑画布中，通过线条串联业务，在右侧的属性配置界面设置节点执行相关参数（包括入参），从而形成逻辑。
描述
使用富文本编辑器，可以对当前整个逻辑业务进行描述
日志回放
主要用于问题排查。逻辑执行后，会保存执行的记录。
①：以绿色的的动态虚线展示节点执行的路径
②：在每个执行路径上的节点 会以 “√”表示是否执行完成，鼠标放在 “√”上时，右侧展示执行的详细结果
③：执行的详细结果包括该节点执行时的入参（输入的执行内容）、节点执行的结果、本节点执行的消耗时间（毫秒）
执行日志
执行日志中展示了本逻辑执行的结果统计
包括了相关执行的指标趋势：
- 调用(次数)/日
- 测试调用(次数)/日
- 正式调用(次数)/日
- 定时调用(次数)/日
- 平均消耗时间(毫秒)/日
- 最高消耗时间(毫秒)/日
- 成功次数/日
- 失败次数/日

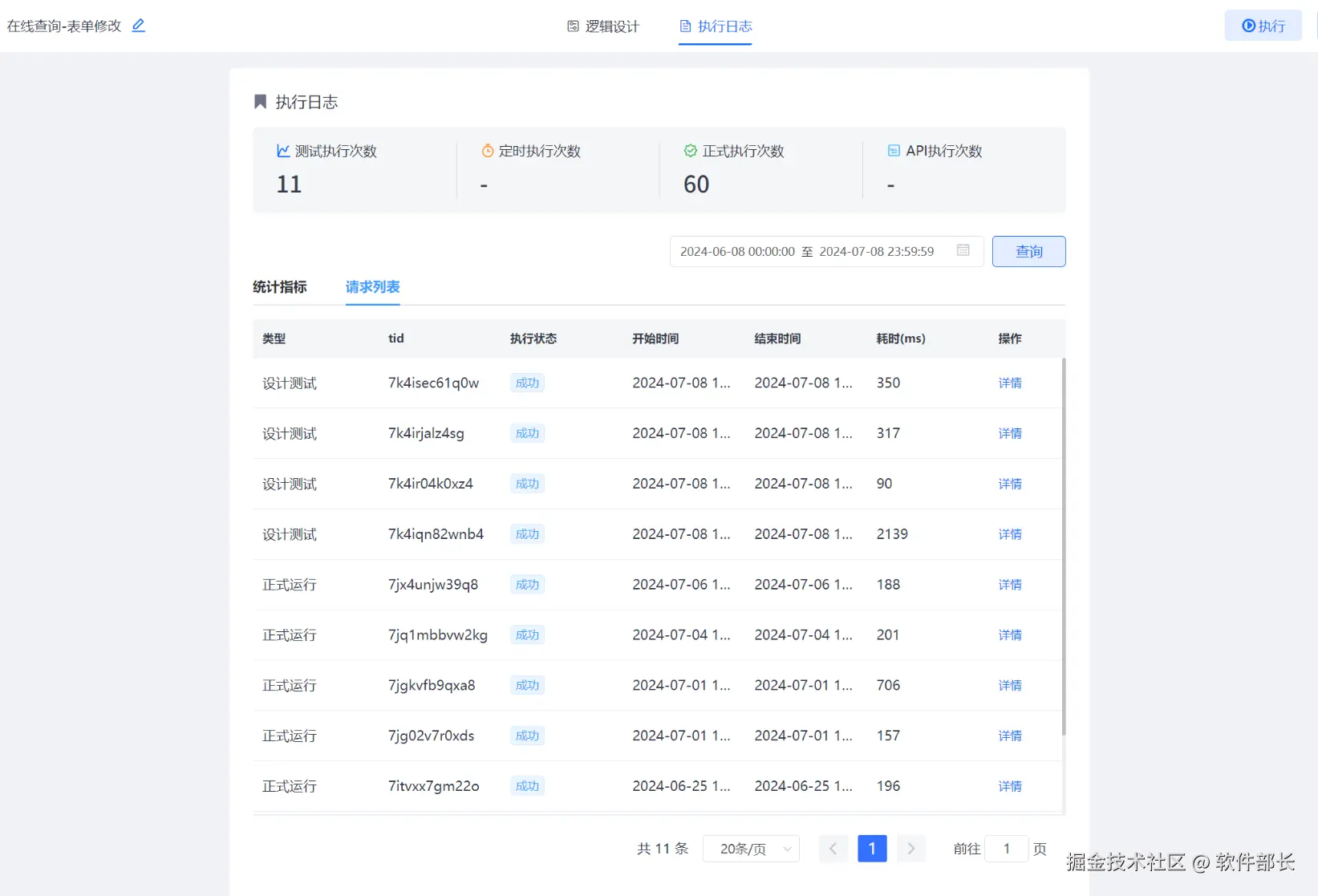

也提供了详情的请求列表，如下，会展示类型、tid（用于查询跟踪任务）、执行状态、开始结束时间、消耗时间等数据
点击详情，系统展示日志的详细执行过程，便于对执行的过程故障分析
