前言
在WPF开发中，逻辑树（Logical Tree） 和 可视化树（Visual Tree） 是两个非常核心的概念。它们分别从不同的角度描述了用户界面的结构和行为。
理解这两个树结构，对于掌握WPF的布局机制、依赖属性查找、样式模板应用以及事件路由等高级特性至关重要。
本文将通过一个具体的实例，深入解析逻辑树和可视化树的区别与联系，并结合代码演示帮助大家更直观地理解其工作原理。
正文
示例代码分析
我们先来看一段典型的 XAML + C# 后台界面的代码：
<Window x:Class="WpfApp1.MainWindow"
xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
Title="MainWindow" Height="450" Width="800">
<UniformGrid x:Name="grid">
<Button Height="30" Width="120">
<StackPanel>
<Image/>
<TextBlock>Clack</TextBlock>
</StackPanel>
</Button>
<Button Height="30" Width="120">
<StackPanel>
<Image/>
<TextBlock>Clack</TextBlock>
</StackPanel>
<Button.Template>
<ControlTemplate TargetType="Button">
<ContentPresenter Content="{TemplateBinding Content}"/>
</ControlTemplate>
</Button.Template>
</Button>
</UniformGrid>
</Window>
C# 后台
public partial class MainWindow : Window
{
public MainWindow()
{
InitializeComponent();
this.Loaded += MainWindow_Loaded;
}
private void MainWindow_Loaded(object sender, RoutedEventArgs e)
{
Image image = new Image();
TextBlock textBlock = new TextBlock { Text = "Clack" };
StackPanel stackPanel = new StackPanel();
stackPanel.Children.Add(image);
stackPanel.Children.Add(textBlock);
Button button = new Button
{
Width = 100,
Height = 30,
Content = stackPanel
};
grid.Children.Add(button);
}
}

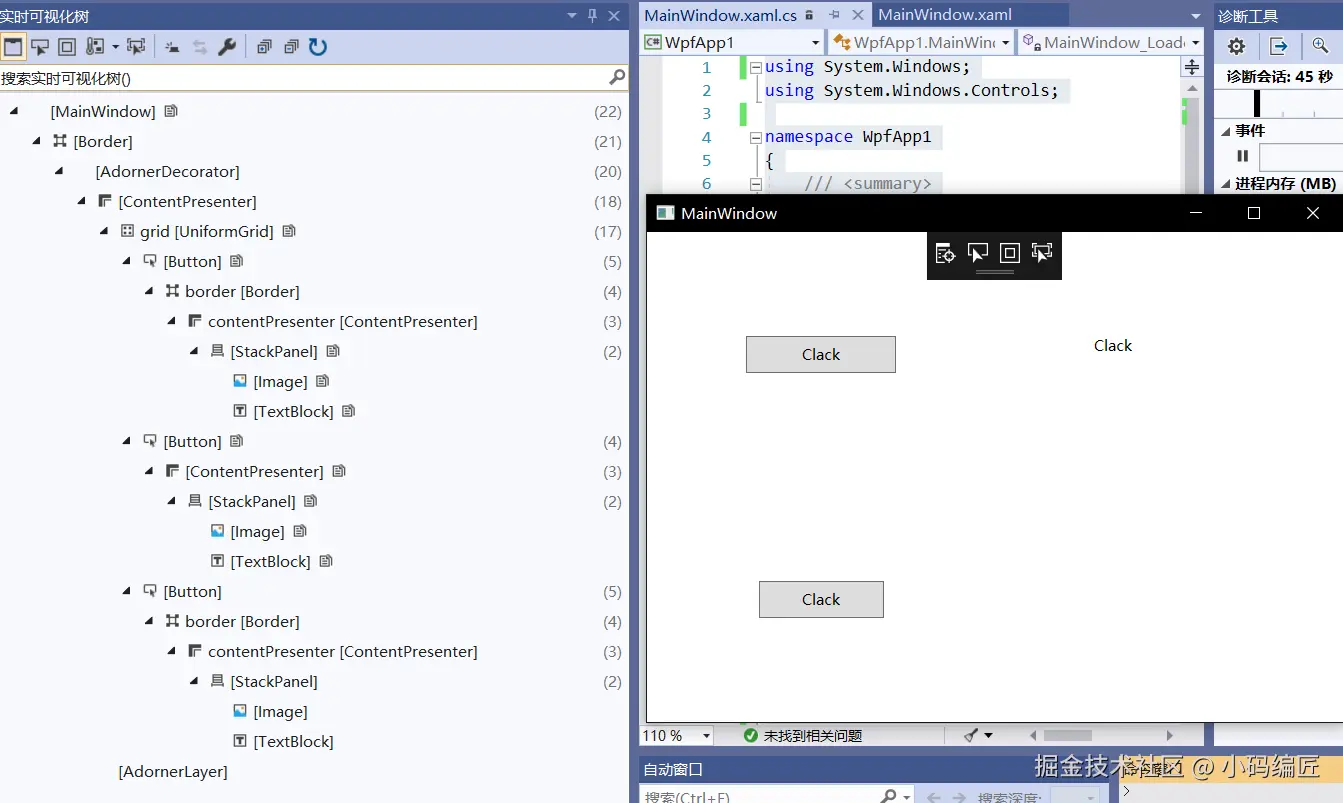

运行之后：
接下来我们把xaml及xaml.cs中的代码合起来的逻辑树和代码运行后呈现的可视化树画出来：
通过上面对比，下面看出几个特点：
1、Button的Content内容，是在Button的Templete控件模板中的ContentPresenter中呈现的。
2、逻辑树中展示出来的不是所有的节点，1、3的Button也都有ContentPresenter等隐藏未显示。
3、逻辑树的节点，在可视化树的结构中都有表现，且可视化树表现出更多的节点。
4、逻辑树表现出来"界面"的构建过程、而可视化树表现出了"界面"的构建结构。
两者的主要区别
| 特性 | 逻辑树 | 可视化树 |
|---|---|---|
| 定义层级 | FrameworkElement / FrameworkContentElement | Visual / Visual3D |
| 用途 | 描述UI结构语义（布局、资源、绑定等） | 描述最终渲染结构（绘图、命中测试、动画等） |
| 包含内容 | 不包含控件模板内的元素 | 包含控件模板及其内部视觉结构 |
| 遍历方法 | 使用 LogicalTreeHelper | 使用 VisualTreeHelper |
| 是否可见 | 抽象概念，不可见 | 实际参与界面渲染 |
如何遍历逻辑树与可视化树
1、遍历逻辑树
可以使用 LogicalTreeHelper.GetChildren() 方法进行递归遍历：
private void TraverseLogicalTree(DependencyObject parent, int indent = 0)
{
foreach (var child in LogicalTreeHelper.GetChildren(parent))
{
if (child is DependencyObject dObj)
{
Console.WriteLine(new string(' ', indent) + dObj.GetType().Name);
TraverseLogicalTree(dObj, indent + 2);
}
}
}
调用入口：
TraverseLogicalTree(this);
2、遍历可视化树
使用 VisualTreeHelper.GetChild() 遍历：
private void TraverseVisualTree(Visual parent, int indent = 0)
{
for (int i = 0; i < VisualTreeHelper.GetChildrenCount(parent); i++)
{
var child = VisualTreeHelper.GetChild(parent, i);
Console.WriteLine(new string(' ', indent) + child.GetType().Name);
TraverseVisualTree(child, indent + 2);
}
}
// 调用示例
TraverseVisualTree(this);
总结
逻辑树与可视化树是 WPF 中描述 UI 结构的两种不同方式：
逻辑树 关注的是界面构成的"语义结构"，适用于数据绑定、样式应用、资源查找等；
可视化树 关注的是界面呈现的"物理结构"，决定了元素如何显示、如何响应鼠标键盘事件等。
在实际开发中，理解这两棵树有助于更好地编写自定义控件、处理复杂布局、优化性能等。
通过本文提供的代码示例与结构图解，相信大家已经能够清晰地区分逻辑树与可视化树的本质差异，并掌握了基本的遍历技巧。希望这篇文章能为大家深入学习 WPF 提供坚实的基础支持！
关键词：WPF、逻辑树、可视化树、Logical Tree、Visual Tree、LogicalTreeHelper、VisualTreeHelper、布局、UI结构。
