简介
Maplibre-gl是一个开源的js库，用于在网页中创建高性能、交互式的地图应用。Maplibre-gl是Mapbox GL JS的免费替代品，提供与 Mapbox GL JS 类似的功能，同时坚持完全开源。
使用场景：
- GIS 系统：构建地理信息分析工具。
- 数据可视化：在地图上叠加热力图、轨迹、点云等数据。
- 室内地图：支持自定义楼层平面图和导航。
- 移动应用：通过 React Native 集成到跨平台应用中。
核心特性：
-
矢量切片（Vector Tiles）支持 使用矢量地图数据（而非传统栅格图块），允许动态样式调整和高分辨率渲染。 支持 .pbf 格式的矢量切片，兼容多种数据源（如 OpenStreetMap、自定义数据）。
-
WebGL 加速渲染 基于 WebGL 技术，实现高性能的地图渲染，适合处理复杂地图样式和大规模数据。
-
动态样式与交互 通过 JSON 格式定义地图样式（如颜色、图标、文字等），支持实时更新。 支持鼠标/触摸交互（缩放、拖拽、旋转、倾斜等）。
-
跨平台兼容 可在浏览器和移动端（通过 React Native 等框架）使用。
-
插件生态 兼容 Mapbox GL JS 的插件（如地图控件、标记点、动画效果等）。 提供额外功能扩展，例如地理编码、3D 地形等。
使用
第一步，npm安装：
npm install maplibre-gl
npm install @types/maplibre-gl --save-dev # ts
第二步，创建地图容器，必须明确指定宽高
<div ref="mapContainerRef" style="width: 100%; height: 100vh;"></div>
第三步，渲染地图
import { ref, onMounted, onUnmounted } from 'vue';
import maplibregl from 'maplibre-gl';
import 'maplibre-gl/dist/maplibre-gl.css'; // 必须引入样式
const mapContainer = ref(null); // 地图容器引用
let map = ref(null); // 地图实例
onMounted(() => {
// 确保容器已渲染
if (!mapContainer.value) return;
// 初始化地图
map.value = new maplibregl.Map({
container: mapContainer.value, // 绑定容器
style: 'https://demotiles.maplibre.org/style.json', // 默认地图样式
center: [116.4, 39.9], // 初始中心点（示例为北京）
zoom: 10 // 初始缩放级别
});
});
onUnmounted(() => {
// 销毁地图实例，避免内存泄漏
map.value && map.value.remove();
});
自定义地图
瓦片图Tile Map
第一步，将一张大图切分位瓦片图。 地图通常都非常大，所以需要按照详细程度切分成不同等级的图片，根据缩放情况显示不同等级的图片，切分出来的一张张小图就是瓦片图。
瓦片图整体呈现出金字塔形式。

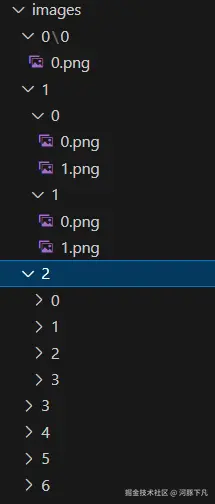

瓦片命名通常遵循 {z}/{x}/{y}.png 格式，其中z表示缩放级别，x和y表示瓦片坐标。切出来的瓦片图也以z/x/y的层级存放。
如何把不同编号的瓦片图放到对应位置，不同标准有不同规则。 谷歌XYZ：z表示缩放层级，x从左往右，y从上往下； TMS：z表示缩放层级，x从左往右，y从下往上；
瓦片图的主要特点： 分块加载：地图被切分成小块（通常是256×256像素），按需加载可视区域内的瓦片。 多级缩放：每个缩放级别({z})都有一套完整的瓦片，缩放级别越高，瓦片数量越多，细节越丰富。 坐标定位：每个瓦片通过坐标({x},{y})和缩放级别({z})唯一标识。 按需请求：只加载视口内可见的瓦片，节省带宽和提高性能。
切分
切分有多种方式，比如图形界面MapTiler、gdal2tiles.py命令行工具、python库等。
如果只是一张普通的图片，推荐gdal2tiles.py。
第一步，安装GDAL。
# Windows (使用 conda)
conda install -c conda-forge gdal
# 或使用 pip
# Microsoft Visual C++ 14.0 or greater is required
pip install gdal
# Ubuntu/Debian 推荐
sudo apt-get install gdal-bin python3-gdal
验证是否安装成功：
gdal2tiles.py --version
如果提示：The program 'gdal2tiles.py' is currently not installed. You can install it by typing: apt install python-gdal，则执行以下命令
sudo apt-get install python-gdal
第二步，生成tif文件
# 坐标系为WGS84经纬度 普通图片推荐这个
gdal_translate -of GTiff -a_ullr 0 [img width] [img height] 0 -a_srs EPSG:4326 input.png output.tif
# 坐标系为web墨卡托投影
gdal_translate -a_ullr -20037508.34 20037508.34 20037508.34 -20037508.34 -a_srs EPSG:3857 input.png output.tif
EPSG坐标参考系统
-
EPSG:4326 - WGS84经纬度 全球定位系统(GPS)使用的坐标系 坐标表示为经度/纬度度数 适用于全球范围的数据 非投影坐标系，不适合直接测量距离或面积 坐标范围：经度[-180, 180]，纬度[-90, 90] 坐标单位：度
-
EPSG:3857 - Web墨卡托投影 Google Maps、OpenStreetMap等网络地图使用 坐标以米为单位表示 适合网页显示但在极地区域有严重变形 坐标范围：x轴[-20037508.34, 20037508.34]，y轴[-20037508.34, 20037508.34] 对应坐标：经度[-180， 180]，纬度[-85.0511, 85.0511] 坐标单位：米
第三步，生成瓦片图
gdal2tiles.py -p raster -z 0-6 output.tif outputDir
-p 指定坐标系统 raster：简单像素坐标，适合游戏系统； mercator：默认，适合网页地图； geodetic：WGS84
-z 指定缩放层级范围 也可以只设置为一个数字，表示生成该层级图片。
部署地图服务
以node为例。 目录结构：
-images
-app.js
// app.js
import express from 'express';
import path from 'path';
import { fileURLToPath } from 'url';
const app = express();
const port = 3000;
const __filename = fileURLToPath(import.meta.url);
const __dirname = path.dirname(__filename);
app.use('/images', express.static(path.join(__dirname, 'images')));
app.listen(port, () => {
console.log(`服务已启动：http://localhost:${port}`);
});
maplibregl.Map()的配置项
map.value = new maplibregl.Map({
container: mapContainerRef.value,
style: {
version: 8,
name: 'Simple Style',
sources: {
background: {
type: 'raster',
tiles: ['/api/{z}/{x}/{y}.png'],
tileSize: 256,
minzoom: 0,
maxzoom: 6,
scheme: 'tms'
},
points: {
type: 'geojson',
data: {
type: 'FeatureCollection',
features: [
{
type: 'Feature',
properties: {title: '这是一个数据点'},
geometry: {
type: 'Point',
coordinates: [0, 0]
}
}
]
}
}
},
layers: [
{
id: 'background-layer',
type: 'raster',
source: 'background',
paint: {
'raster-opacity': 1
}
},
],
glyphs: 'https://demotiles.maplibre.org/font/{fontstack}/{range}.pbf',
},
zoom: 2,
renderWorldCopies: false,
attributionControl: false,
})
container的参数可以是DOM元素，或者元素的id。该元素不能有子元素。
zoom表示初始缩放级别，默认为0。
renderWorldCopies表示在左右方向是否重复渲染地图，默认为true。
attributionControl表示是否在页面上显示库信息，默认为true。
style.sources定义资源，包含底图和数据源，也可以通过addSource方法添加。
type: 'raster' | 'vector' | 'geojson' | 'image' | 'video' | 'raster-dem'
raster 瓦片地图 vector 矢量地图 geojson 数据点列表 image 单一图片 video 视频 raster-dem 三维地图
tileSize 每张瓦片的大小。
scheme 坐标系统，默认值xyz。GDAL2Tiles默认使用TMS坐标系统，而大多数查看器默认使用XYZ格式。
coordinates定义数据点的坐标，x轴取值范围是[-180, 180]，y轴取值范围是[-85.051129, 85.051129]。y轴取值来自于arctan(sinh(π)) * (180/π)，是墨卡托投影在数学上的极限。
理论上 GeoJSON 允许 [-90, 90]，但 MapLibre GL 默认使用 Web Mercator 投影（EPSG:3857），其纬度范围被限制在 ±85.0511°。超出此范围的坐标会被截断或导致渲染问题。
style.layers定义图层，可以通过addLayer方法添加。
source的值必定是style.sources中的某一个。
type的值有以下类型：
background 地图背景颜色。
fill 填充多边形区域。
line 线条。
symbol 文本标签和图标。
raster 栅格瓦片图层。
circle 圆点。
fill-extrusion 3D多边形。
heatmap 热力图。
hillshade 地形阴影。
sky 天空盒。
{
id: 'background',
type: 'background',
paint: {
'background-color': '#f8f4f0',
'background-opacity': 1
}
}
{
id: 'place-labels',
type: 'symbol',
source: 'mapdata',
'source-layer': 'places',
layout: {
'text-field': ['get', 'name'],
'text-size': 12,
'icon-image': 'marker',
'text-offset': [0, 1]
}
}
{
id: 'poi-markers',
type: 'circle',
source: 'points',
paint: {
'circle-radius': 5,
'circle-color': '#3887be',
'circle-stroke-width': 1,
'circle-stroke-color': '#ffffff'
}
}
一般后添加的layer在上层，但某些图层有内置的优先级，比如热力图在下面，symbol在上面。
map.addLayer的第二个参数为beforeId，指要把新图层设置为id为beforeId的图层的下面。
推荐图层顺序：background、raster、hillshade、heatmap、fill、fill-extrusion、line、circle、symbol、sky。
glyphs 字体文件。

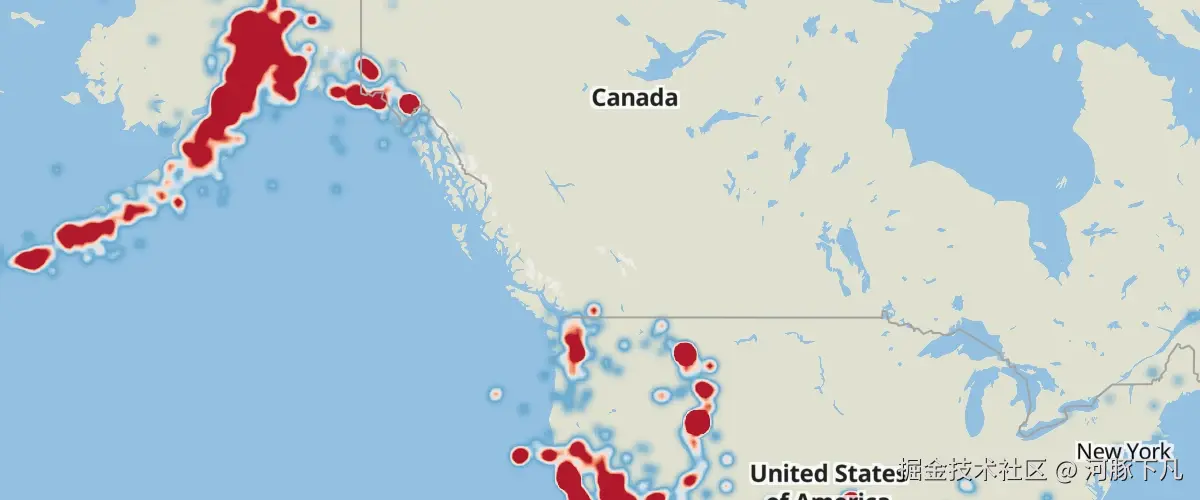

热力图
// 添加数据
map.value.addSource('points', {
'type': 'geojson',
'data': {
type: 'FeatureCollection',
features
},
});
// 添加热力图
map.value.addLayer(
{
'id': 'heatmap',
'type': 'heatmap',
'source': 'points',
'maxzoom': 9,
'paint': {
'heatmap-weight': 1,
'heatmap-intensity': [
'interpolate',
['linear'],
['zoom'],
0,
1,
9,
3
],
'heatmap-color': [
'interpolate',
['linear'],
['heatmap-density'],
0,
'rgba(33,102,172,0)',
0.2,
'rgb(103,169,207)',
0.4,
'rgb(209,229,240)',
0.6,
'rgb(253,219,199)',
0.8,
'rgb(239,138,98)',
1,
'rgb(178,24,43)'
],
'heatmap-radius': [
'interpolate',
['linear'],
['zoom'],
0,
2,
9,
20
],
'heatmap-opacity': [
'interpolate',
['linear'],
['zoom'],
7,
1,
9,
0
]
}
},
);
heatmap-weight定义每个数据点的影响强度，即单个点对整体密度的贡献程度。
'heatmap-weight': 0.5 // 所有点权重为0.5
'heatmap-weight': ['get', 'importance'] // 使用每个点的importance属性
'heatmap-weight': [
'interpolate', ['linear'], ['get', 'point_count'],
0, 0, // 当point_count为0时，权重为0
5, 0.5, // 当point_count为5时，权重为0.5
10, 1 // 当point_count为10或更高时，权重为1
]
heatmap-intensity控制热力图的整体强度，影响热力图的饱和度或亮度。取值通常在0-3，默认为1，高值更亮，适合数据点稀疏的情况，低值适合数据点密集的情况。
'heatmap-intensity': 3
'heatmap-intensity': [
'interpolate',
['linear'], // 中间按线性比例插值
['zoom'],
0, 1, // 低缩放级别，低强度
9, 3 // 高缩放级别，高强度
]
heatmap-radius控制每个数据点的影响半径。
heatmap-opacity控制热力图的透明度。
heatmap-color定义热力图的颜色渐变。

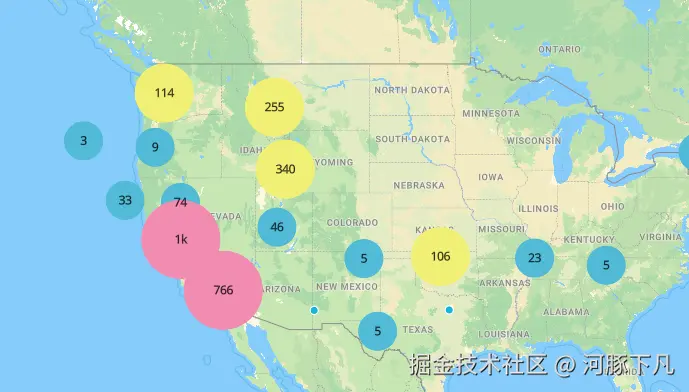

聚类
// 添加数据点
map.value.addSource('clusteredPoints', {
'type': 'geojson',
'data': {
type: 'FeatureCollection',
features
},
cluster: true, // 是否启用聚类
clusterRadius: 50, // 聚类半径
clusterMaxZoom: 14
});
// 聚类 添加圆圈，按聚合的数据点的数量设置不同颜色
map.value.addLayer({
id: 'clusters',
type: 'circle',
source: 'clusteredPoints',
filter: ['has', 'point_count'],
paint: {
'circle-color': [
'step',
['get', 'point_count'],
'#51bbd6',
100,
'#f1f075',
750,
'#f28cb1'
],
'circle-radius': [
'step',
['get', 'point_count'],
20,
100,
30,
750,
40
]
}
});
// 聚类 圆圈上显示数据点的个数
map.value.addLayer({
id: 'cluster-count',
type: 'symbol',
source: 'clusteredPoints',
filter: ['has', 'point_count'],
layout: {
'text-field': '{point_count_abbreviated}',
'text-size': 12
}
});
// 非聚类 独立的数据点 缩放到数据点不能被聚合时，单独显示数据点
map.value.addLayer({
id: 'unclustered-point',
type: 'circle',
source: 'clusteredPoints',
filter: ['!', ['has', 'point_count']],
paint: {
'circle-color': '#11b4da',
'circle-radius': 4,
'circle-stroke-width': 1,
'circle-stroke-color': '#fff'
}
});
监听地图事件
map.value.on('mouseenter', 'clusters', () => {
map.value.getCanvas().style.cursor = 'pointer';
});
第一个参数是事件类型，第二个参数是事件绑定的图层（可选），第三个参数是事件回调。
常用的事件类型：mouseenter、mouseleave、click等。
// 点击数据点 显示弹窗，弹窗中显示数据点参数信息
map.value.on('click', 'unclustered-point', (e) => {
const coordinates = e.features[0].geometry.coordinates.slice();
const properties = e.features[0].properties;
while (Math.abs(e.lngLat.lng - coordinates[0]) > 180) {
coordinates[0] += e.lngLat.lng > coordinates[0] ? 360 : -360;
}
new maplibregl.Popup()
.setLngLat(coordinates)
.setHTML(
`title: ${properties.title}<br>description: ${properties.description}`
)
.addTo(map.value);
});
数据切片
如果数据量巨大，比如五十万以上，必须要将数据在服务器进行切片生成矢量瓦片数据，不然页面卡顿、崩溃。
以node为例，我们需要先用geojson-vt将geojson格式数据转换成mvt格式数据，然后用vt-pbf压缩数据。
普通矢量瓦片
第一步，安装依赖。
npm i geojson-vt vt-pbf
第二步，数据处理
// 创建索引
let tileIndex = null;
tileIndex = geojsonvt(geojsonData, {
maxZoom: options.maxZoom || 14, // 最大缩放级别
tolerance: 5, // 容差更大，允许更多的简化
extent: 4096, // 瓦片大小
buffer: 512, // 增加缓冲区
debug: 0, // 调试级别
lineMetrics: false, // 不计算线性度量
promoteId: null, // 属性是否提升为ID
generateId: true, // 不自动生成ID
indexMaxZoom: 7, // 索引最大缩放级别
indexMaxPoints: 500000, // 增加索引点数上限
solidChildren: false, // 确保子瓦片有数据
});
app.get('/tiles/:z/:x/:y.pbf', (req, res) => {
// 转换
const tile = tileIndex.getTile(zoom, x, y);
// 压缩
const buffer = vtPbf.fromGeojsonVt({ 'geojsonLayer': tile });
// geojsonLayer是一个key，可以自定义。
// geojsonLayer是addLayer时需要设置的source-layer的值。
// addLayer使用geojson格式的数据时只需要设置source，使用vector格式数据时还需要设置source-layer。
res.sendFile(buffer);
});
第三步，使用
// 添加source
map.value.addSource('points', {
type: 'vector',
tiles: ['http://localhost:3000/tiles/{z}/{x}/{y}.pbf'],
});
// 添加layer
map.value.addLayer(
{
'id': 'heatmap',
'type': 'heatmap',
'source': 'points',
'source-layer': 'geojsonLayer', // add
'maxzoom': 14,
'paint': {
'heatmap-weight': 1,
'heatmap-intensity': [
'interpolate',
['linear'],
['zoom'],
0,
1,
9,
2
],
'heatmap-color': [
'interpolate',
['linear'],
['heatmap-density'],
0,
'rgba(33,102,172,0)',
0.2,
'rgb(103,169,207)',
0.4,
'rgb(209,229,240)',
0.6,
'rgb(253,219,199)',
0.8,
'rgb(239,138,98)',
1,
'rgb(178,24,43)'
],
'heatmap-radius': 30,
}
},
);
聚类矢量瓦片
如果数据量巨大又要显示聚类，则需要在服务端聚类。 第一步，安装依赖。
npm i supercluster
第二步，聚类
// 创建索引
let clusterIndex = null;
// 生成随机点数据
function generateRandomPoints(count = 10000 * 100) {
const features = [];
for (let i = 0; i < count; i++) {
const lng = Math.random() * 360 - 180; // 经度范围：-180到180
const lat = Math.random() * 170 - 85; // 纬度范围：-85到85
features.push({
type: 'Feature',
properties: {
id: i,
name: `点位 ${i}`,
pos: `${lng},${lat}`
},
geometry: {
type: 'Point',
coordinates: [lng, lat]
}
});
}
// !!! here
clusterIndex = new Supercluster({
radius: 50, // 聚合像素半径
maxZoom: 18, // 最大聚合层级
minZoom: 0, // 最小聚合层级
map: props => ({
count: props.count || 1 // 保留原始计数
})
})
clusterIndex.load(features);
const geojson = {
type: 'FeatureCollection',
features
};
return geojson;
}
第三步，处理数据
app.get('/tiles/:z/:x/:y.pbf', (req, res) => {
const clusters = clusterIndex.getClusters([-180, -90, 180, 90], z)
const tile = geojsonvt({
type: 'FeatureCollection',
features: clusters
}).getTile(z, x, y)
const buffer = vtPbf.fromGeojsonVt({ 'geojsonLayer': tile });
res.sendFile(buffer);
});
使用方法与普通切片相同。
性能优化
方法1：geojson格式数据可以压缩json。 方法2：根据缩放显示不同layer，低缩放等级只显示热力图，高缩放等级只显示聚类圆圈。 方法3：启用webgl2，需要判断浏览器是否支持。
