分布式任务调度平台 XXL-JOB 源码学习

XXL-JOB 是一个分布式任务调度平台，其核心设计目标是开发迅速、学习简单、轻量级、易扩展。

官网：www.xuxueli.com/xxl-job/

github：github.com/xuxueli/xxl…

使用场景：应用程序启动了定时任务，比如每天00:00:00执行任务处理数据，如果此应用程序部署了多个实例，就需要使用 XXL 等这类分布式任务调度平台，使得 00:00:00 时只选择一个应用程序实例执行定时任务。

架构设计

将调度行为抽象形成“调度中心”公共平台，而平台自身并不承担业务逻辑，“调度中心”负责发起调度请求。

将任务抽象成分散的JobHandler，交由“执行器”统一管理，“执行器”负责接收调度请求并执行对应的JobHandler中业务逻辑。

因此，“调度”和“任务”两部分可以相互解耦，提高系统整体稳定性和扩展性。

（此部分摘自官网）

调度中心

调度中心的主要代码在 xxl-job-admin 模块，部分代码在 xxl-job-core 模块。

调度中心任务启动入口在 com.xxl.job.admin.core.conf.XxlJobAdminConfig#afterPropertiesSet ，此方法是实现 InitializingBean 接口的，在 Bean 属性设置完成后被调用。

任务初始化在 XxlJobScheduler#init 方法。

trigger 线程池初始化

实现类：JobTriggerPoolHelper 。

将调度线程池隔离，拆分为"Fast"和"Slow"两个线程池，1分钟窗口期内任务耗时达500ms超过10次，该窗口期内判定为慢任务，慢任务自动降级进入"Slow"线程池，避免耗尽调度线程，提高系统稳定性。

执行器注册处理任务

实现类：JobRegistryHelper ，实现任务注册, 任务自动发现功能。

（下面这部分描述摘自官网）

自v1.5版本之后, 任务取消了"任务执行机器"属性, 改为通过任务注册和自动发现的方式, 动态获取远程执行器地址并执行。

1. AppName:每个执行器机器集群的唯一标示,任务注册以"执行器"为最小粒度进行注册;每个任务通过其绑定的执行器可感知对应的执行器机器列表;
2. 注册表:见"xxl_job_registry"表,"执行器"在进行任务注册时将会周期性维护一条注册记录，即机器地址和AppName的绑定关系;"调度中心"从而可以动态感知每个AppName在线的机器列表;
3. 执行器注册:任务注册Beat周期默认30s;执行器以一倍Beat进行执行器注册,调度中心以一倍Beat进行动态任务发现;注册信息的失效时间为三倍Beat;
4. 执行器注册摘除：执行器销毁时，将会主动上报调度中心并摘除对应的执行器机器信息，提高心跳注册的实时性；

为保证系统"轻量级"并且降低学习部署成本，没有采用Zookeeper作为注册中心，采用DB方式进行任务注册发现。

对执行失败的任务处理

实现类：JobFailMonitorHelper ，处理流程为：

1. 查询执行失败的任务。

2. 对需要重试的任务进行重试。

3. 发送告警通知，当前只支持邮件通知，可以扩展新的通知方式，实现 JobAlarm 接口并注册为Spring的Bean即可。

执行器掉线处理

实现类：JobCompleteHelper 。

此任务是为了解决执行器掉线导致任务一直在运行中的问题。

调度记录停留在 "运行中" 状态超过10min，且对应执行器心跳注册失败不在线，则将本地调度主动标记失败。

日志统计及清理

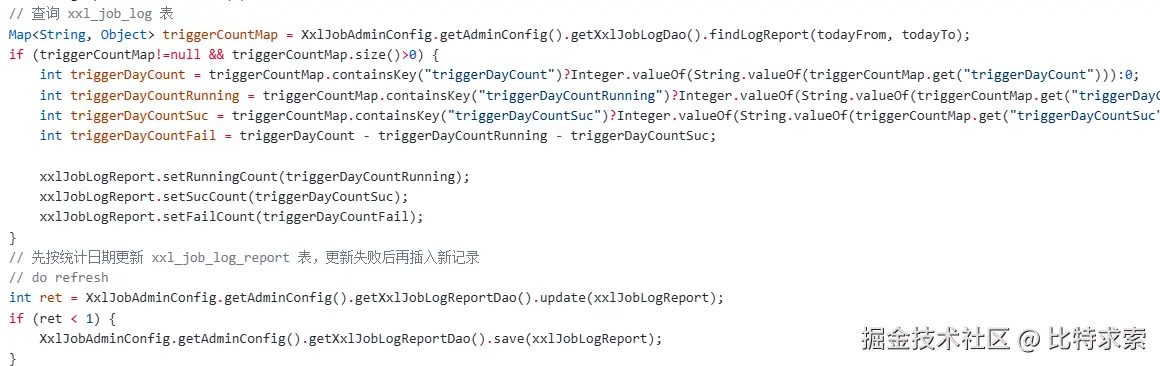

实现类：JobLogReportHelper ，处理过程：

1. 统计 3 天内日志，统计出每天的任务运行数量、任务执行成功数量、任务执行失败数量。

2. 清理日志，默认清理 30 天前的日志，每天清理一次。

调度任务

实现类：JobScheduleHelper 。

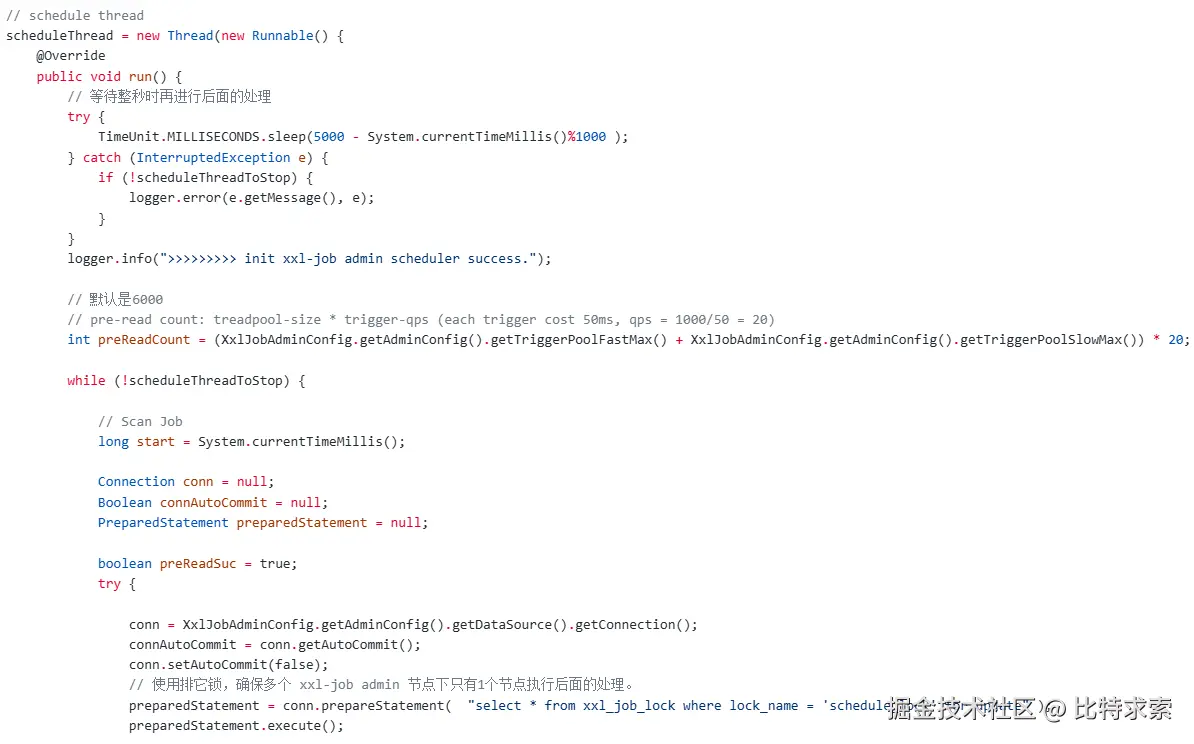

调度任务有两个线程：

• scheduleThread

此线程做的事：读取要执行的任务，直接触发或将任务放入 ring （时间轮）中。

具体执行过程如下：

1. 读取下次执行时间 <= 当前时间 + 5秒的任务，每次最多读取 6000 条任务。

2. 循环处理读取出来的每条任务。

3. 下次执行时间过期超过 5 秒。

   1. 如果任务的过期策略是“立即执行一次”，则立即触发任务。
   2. 刷新任务的下次执行时间。

4. 下次执行时间过期小于 5 秒

   1. 立即触发任务
   2. 刷新任务的下次执行时间。
   3. 如果刷新后的下次执行时间在 5 秒内到达，将任务放入 ring 中，再刷新任务的下次执行时间。

5. 下次执行时间刚好是当前时间或者在 5 秒内到达

   1. 将任务放入 ring 中。
   2. 刷新任务的下次执行时间。

将任务放入 ring 的处理：

先计算任务下次执行时间所在的秒数，再添加到对应秒数的任务 List 中。

• ringThread

此线程做的事：读取 ring (时间轮)中的任务，触发任务执行。

具体执行过程如下：

1. 获取当前时间的秒数，读取 ring 中对应秒及前一秒的任务队列中的数据。

   这里读取前一秒的任务队列的原因举例说明一下：

   当前时间的秒数是5，执行任务触发用了1秒多，进入下一个循环时的秒数已经过了6秒，会等待到第7秒进行处理，这时读取任务队列如果只读取7秒的任务队列的话，6秒的任务就会被跳过没有执行，所以要读取7秒和6秒的任务队列。

2. 循环触发读取的每条任务，是在线程池中异步触发的，不会耗费很长时间。

执行器

xxl-job-executor-sample-frameless 模块是不使用 Spring Boot 框架的执行器代码，不常用。重点分析使用 Spring Boot 框架的执行器代码，即 xxl-job-executor-sample-springboot 模块。

执行器初始化：

com.xxl.job.executor.core.config.XxlJobConfig#xxlJobExecutor

此方法向 Spring 注册了一个 Bean：XxlJobSpringExecutor。

注意调度中心和执行器通讯的端口是 xxl.job.executor.port , server.port 是原有业务接口使用的端口。

com.xxl.job.core.executor.impl.XxlJobSpringExecutor 实现了 Spring 框架的 SmartInitializingSingleton 接口，在 Spring 所有单例 Bean 创建完成后会回调 afterSingletonsInstantiated 方法。

其中 initJobHandlerMethodRepository 是初始化任务处理器名称和对应方法的对应关系，

例如任务处理器名称“demoJobHandler”对应的处理方法是 SampleXxlJob 的 demoJobHandler() 方法。

super.start() 启动执行器任务：

任务执行线程启动：XxlJobExecutor#registJobThread
