Three.js 基础Three.js 基础本文总结了three.js入门常用的一些概念。包含常用的数学基础、实体、相

Three.js 基础

数学基础

常用三角函数值：

$sqrt(3) = 1.732$
$sqrt(2) = 1.414$
$sqrt(2) / 2 = 0.707$

常用向量值：

$sqrt(3) / 3 = 0.577$ 立方体对角线单位向量

仅讨论四维向量与矩阵，欧拉角和四元数作为补充

Vector

一个四维列向量:

vector = [x,y,z,w]^T

其中

x, y, z三个值可以在三维坐标系中确定一个点的位置
坐标系原点(0, 0, 0)不再另行表示

那么

如果w为0，那么vector就表示从原点到(x, y, z)的连线指向(x, y, z)的这个方向
如果w不为0，那么vector就表示一个点的位置，w为从原点到这个点的距离

Matrix

其中 $[m_{11}, m_{21}, m_{31}, 0]^T$ 表示旋转后X轴所在的新轴位置，及缩放系数(新向量长度/1)

同理， $[m_{12}, m_{22}, m_{32}, 0]^T$ 表示旋转后Y轴所在的新轴位置及缩放系数； $[m_{13}, m_{23}, m_{33}, 0]^T$ 表示旋转后Z轴所在的新轴位置及缩放系数

而 $[t_x, t_y, t_z, 1]^T$ 表示旋转后基于新X, Y, Z轴进行平移

缩放、旋转、平移的顺序参考opengl-tutorial##累积变换

参考注意行优先列优先的顺序，注意three.js中的Matrix，用set赋值时是行优先，而打印出来是列优先填充的，即

const m = new THREE.Matrix4();

m.set( 11, 12, 13, 14,
    21, 22, 23, 24,
    31, 32, 33, 34,
    41, 42, 43, 44 );

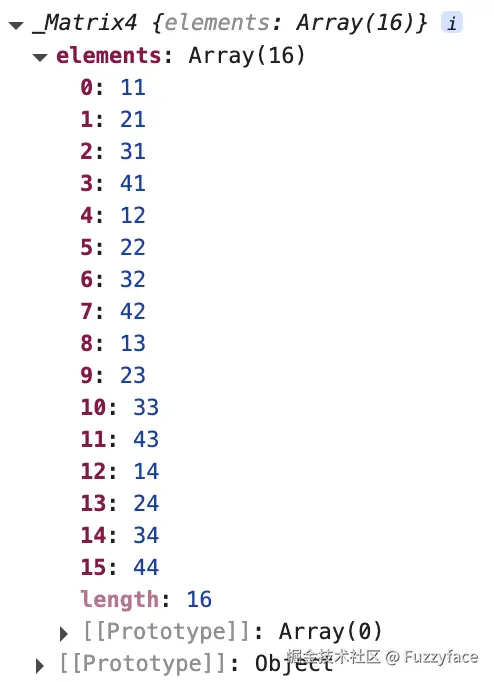

console.log(m);

补充：欧拉角 Euler

欧拉角是除了变换矩阵之外的另一种描述物体旋转的方式，通过给定绕XYZ三个轴进行旋转的角度和旋转顺序(旋转顺序不同会导致结果不同，这里不详细说明)，来描述物体旋转。

欧拉角的局限性：

万向节死锁

动态欧拉角：当一个轴已经旋转过了，那么它不会再随着后面的角再次旋转。

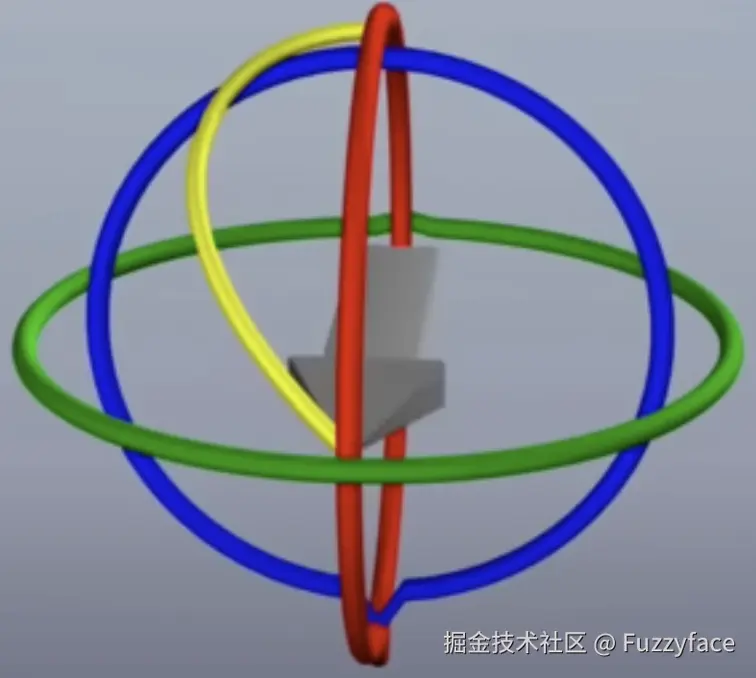

示例如图，按照红绿蓝的顺序从外向里转动，那么先动的轴不会随着后动的轴转动 (参考无伤理解欧拉角中的“万向死锁”现象) 没有万向节死锁时，对任意方向上的旋转都可以只按一个轴旋转达成

假设旋转顺序为XYZ，

第一次旋转绕X轴，带动Y轴和Z轴旋转
第二次旋转绕Y轴，带动Z轴旋转，并将Z轴旋转到了X轴平行的位置（例如旋转90度）

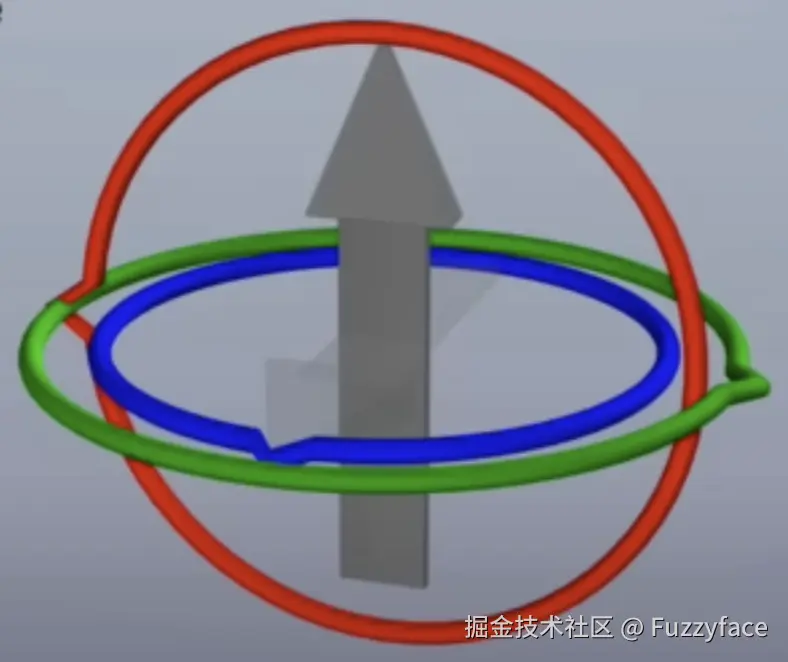

第三次旋转绕Z轴，但是此时Z轴与X轴平行（蓝圈与红圈共面）

此时出现了万向节死锁问题：即此时缺少了一个方向上的自由度，如果想要在这个方向上移动的话，那么需要动用其他两个轴来达成想要的移动，那么会导致中间状态不是线形变化，如果只观测首尾状态那么没有影响，但如果需要动画观测，则会出现弧线变化（参考 Euler (gimbal lock) Explained）

补充：四元数 Quaternion

简单理解，四元数是欧拉角的上位替换，用四个值表示绕任意轴的旋转并且没有万向节死锁问题、支持线形插值。

Matrix4、欧拉角与四元数

欧拉角和四元数可以替换，四元数没有万向节死锁并且支持线形插值。

但是Matrix4中的旋转矩阵可以表示的内容并不能被欧拉角或四元数完全替代，例如以原点对称镜像

原点对称镜像：

const addBox = (x,y,z) => {
    const geometry = new THREE.BoxGeometry(10, 5, 1);
    const material = new THREE.MeshBasicMaterial({ color: 0xffffff });
    const cube = new THREE.Mesh(geometry, material);
    // 将所有轴正负方向反转
    const matrix =  new THREE.Matrix4(
        -1, 0,  0, x,
        0, -1,  0, y,
        0,  0, -1, z,
        0,  0,  0, 1，
    )
    cube.applyMatrix4(matrix)
    console.log(
        {
            'cube.rotation': cube.rotation,
            'cube.scale': cube.scale
        }
    )
    const axis = new THREE.AxesHelper(10);
    cube.add(axis);
    scene.add(cube);
    return cube;
};

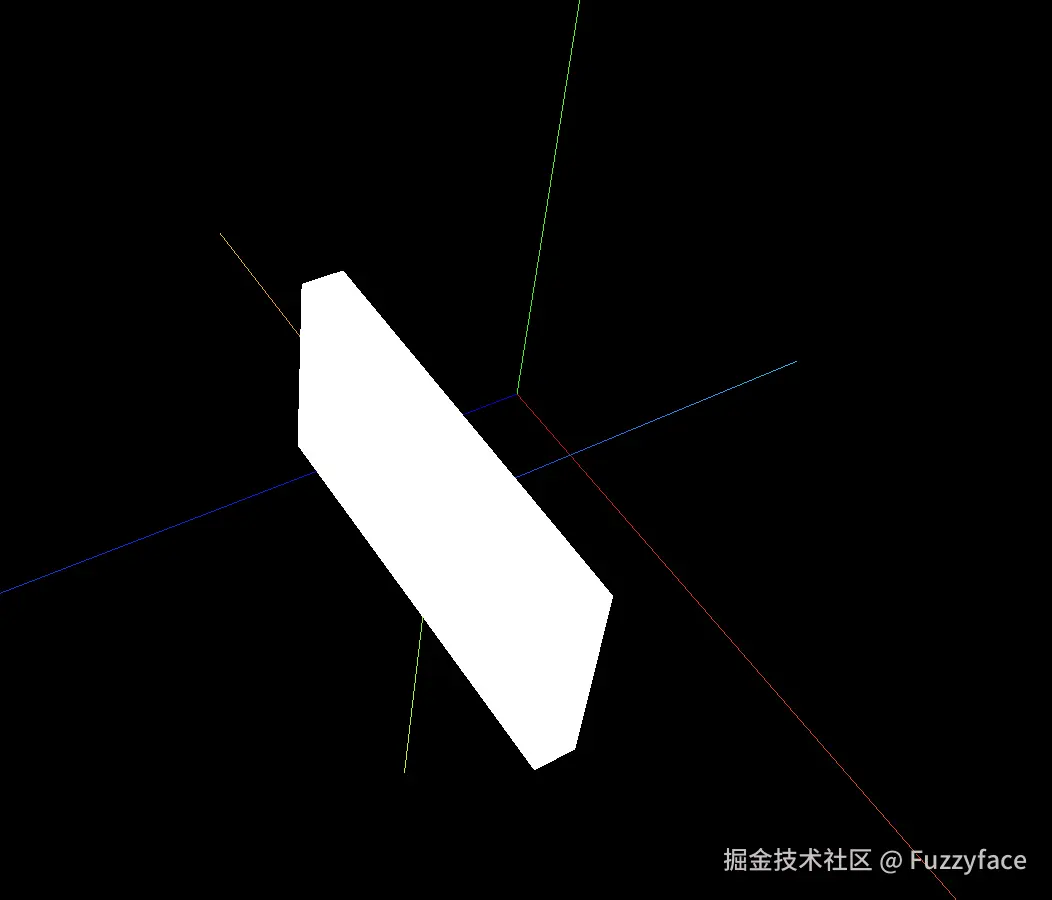

const box = addBox(10,10,10);

根据原点镜像对称不是一个可以用欧拉角表示的变换，需要在欧拉角的基础上再附加scale来进行表示

场景

Scene

一切继承自Object3D的类（Cameras、Lights、Mesh）的实例都应该被添加到Scene中使用。

Light

光源主要是按照来源进行区分。

不能投射阴影的光源：环境光、半球光、平面光
可以投射阴影的充分条件：
1. 光源是一个点（点光源、聚光灯）
2. 光源方向一致（平行光源、聚光灯）
环境光AmbientLight
环境光会均匀的照亮场景中的所有物体。
环境光不能用来投射阴影，因为它没有方向。

点光源（PointLight）
- 从一个点向各个方向发射的光源。一个常见的例子是模拟一个灯泡发出的光。
- 该光源可以投射阴影
平行光（DirectionalLight）
- 平行光是沿着特定方向发射的光。这种光的表现像是无限远，从它发出的光线都是平行的。常常用平行光来模拟太阳光的效果。太阳足够远，因此我们可以认为太阳的位置是无限远，所以我们认为从太阳发出的光线也都是平行的。
- 平行光可以投射阴影
半球光（HemisphereLight）
- 光源直接放置于场景之上，光照颜色从天空光线颜色渐变到地面光线颜色。
- 半球光不能投射阴影。

平面光光源（RectAreaLight）
- 平面光光源从一个矩形平面上均匀地发射光线。这种光源可以用来模拟像明亮的窗户或者条状灯光光源。
- 不支持阴影。
聚光灯（SpotLight）
- 光线从一个点沿一个方向射出，随着光线照射的变远，光线圆锥体的尺寸也逐渐增大。
- 该光源可以投射阴影

光照探针LightProbe
- 非光源，光线传感器

实体

这里讨论的实体是添加在场景中的部分对象。

还有很多实体，参考three.js文档/物体。

Mesh、Line、Group

Mesh
- Mesh基于 Geometry和Material 描述的一个实体，继承自Object3D，是一个具有局部坐标系的实体

Line

const points = [];
points.push( new THREE.Vector3( - 10, 0, 0 ) );
points.push( new THREE.Vector3( 0, 10, 0 ) );
points.push( new THREE.Vector3( 10, 0, 0 ) );
const geometry = new THREE.BufferGeometry().setFromPoints( points );

Line 也是Object3D的子类，跟Mesh同层，基于BufferGeometry().setFromPoints方法绘制出的线框几何体再结合material绘制出Line实体

const line = new THREE.Line( geometry, material );

Group
- 将几个实体组合在一起，看做一个整体，提供一个新的局部坐标系，便于统一操作位姿

Material

材质描述了对象Object3D的外观。

材质决定了实体如何跟光照互动，模拟现实世界中的各种材质在光照下的不同视觉效果。

材质分类：

绘制Line

基础线条材质（LineBasicMaterial）
- 一种用于绘制线框样式几何体的材质。
虚线材质（LineDashedMaterial）
- 一种用于绘制虚线样式几何体的材质。

绘制Mesh

基础网格材质(MeshBasicMaterial)
- 一个以简单着色（平面或线框）方式来绘制几何体的材质。
- 这种材质不受光照的影响。
Lambert网格材质(MeshLambertMaterial)
- 一种非光泽表面的材质，没有镜面高光。
- 适用于未经处理的木材或石材
Phong网格材质(MeshPhongMaterial)
- 冯氏着色
- 一种用于具有镜面高光的光泽表面的材质。
- 具有漫反射和高光反射
- 适用于金属和塑料

Geometries（GeometryBuffer）

TextGeometry

Cameras

参考这个例子来直观看到透视相机和正交相机的区别。

PerspectiveCamera（透视摄像机）

模拟人眼，近大远小

具有这些属性来定义相机的视锥体：

fov — 摄像机视锥体垂直视野角度
aspect — 摄像机视锥体长宽比
near — 摄像机视锥体近端面
far — 摄像机视锥体远端面

通过fov和aspect可以修改可见视野角度和宽高比，注意是fov是从垂直方向给定的角度

通过near和far来修改可见视野距离

const perspectiveCamera = new THREE.PerspectiveCamera(
    60,  // fov
    2,   // aspect
    10,  // near
    20   // far
)

const addPerspectiveCamera = () => {
    scene.add(perspectiveCamera)
    perspectiveCamera.position.set(0, 0, 0);
    const destination = new THREE.Vector3(0, 0, 1);
    perspectiveCamera.lookAt(destination);
    const rotation = new Euler().copy(perspectiveCamera.rotation);
    const cameraHelper = new THREE.CameraHelper(perspectiveCamera);
    scene.add(cameraHelper);
}
addPerspectiveCamera();

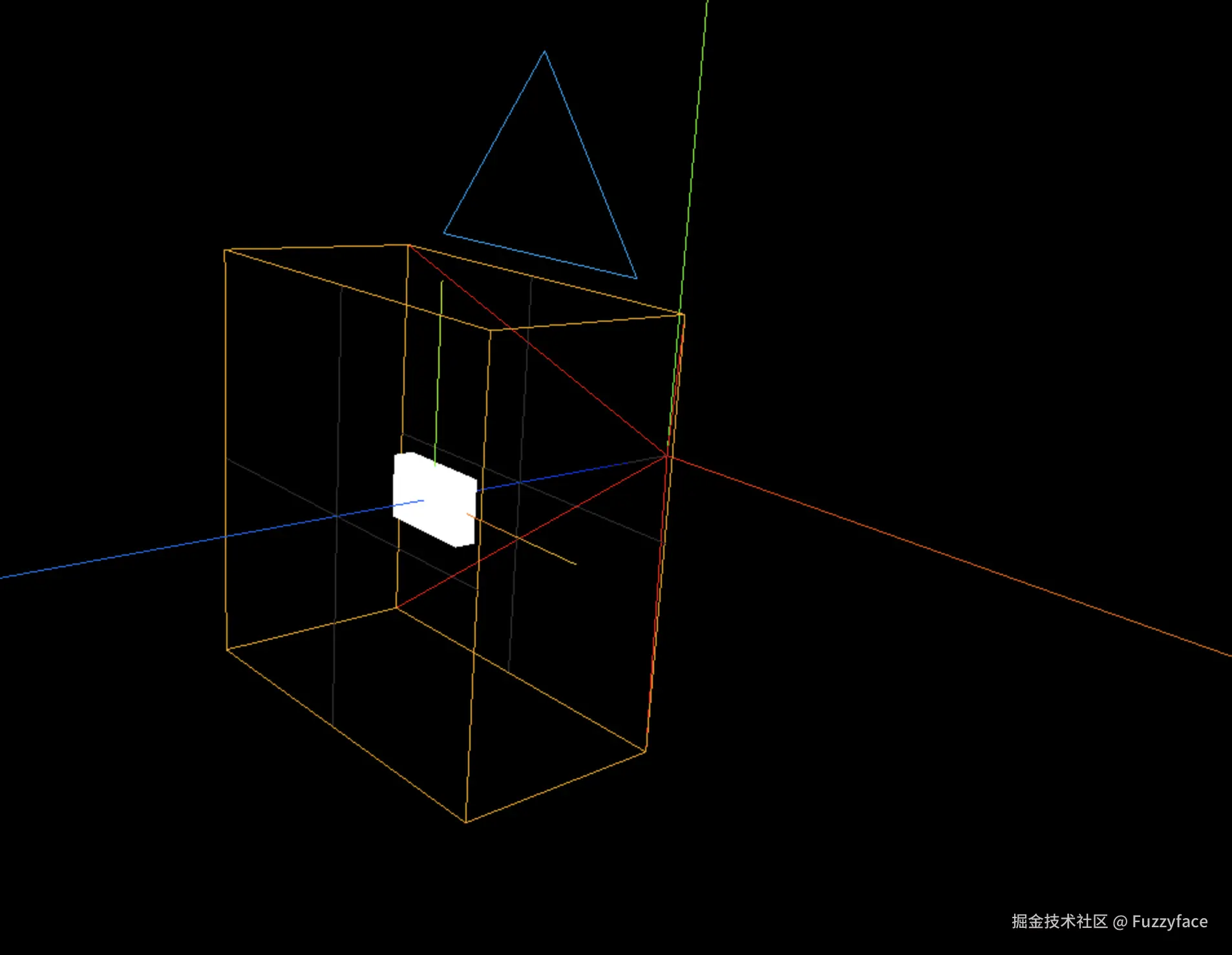

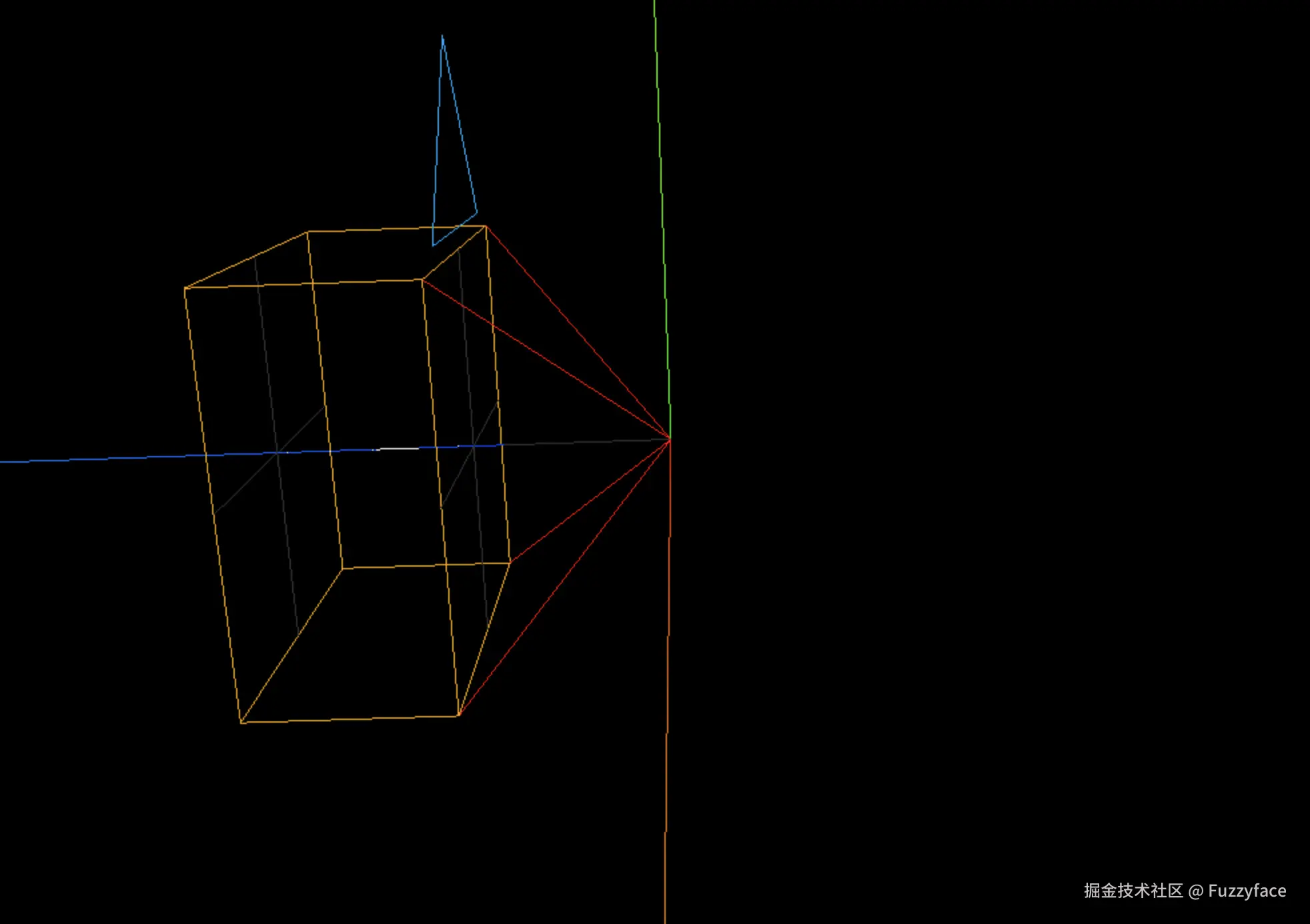

对以上代码，借助 CameraHelper，可以将添加的相机视锥体可视化：

垂直方向上为设定的fov = 60, 水平方向上为根据fov和aspect计算出的结果，这里水平方向计算结果应该是90deg

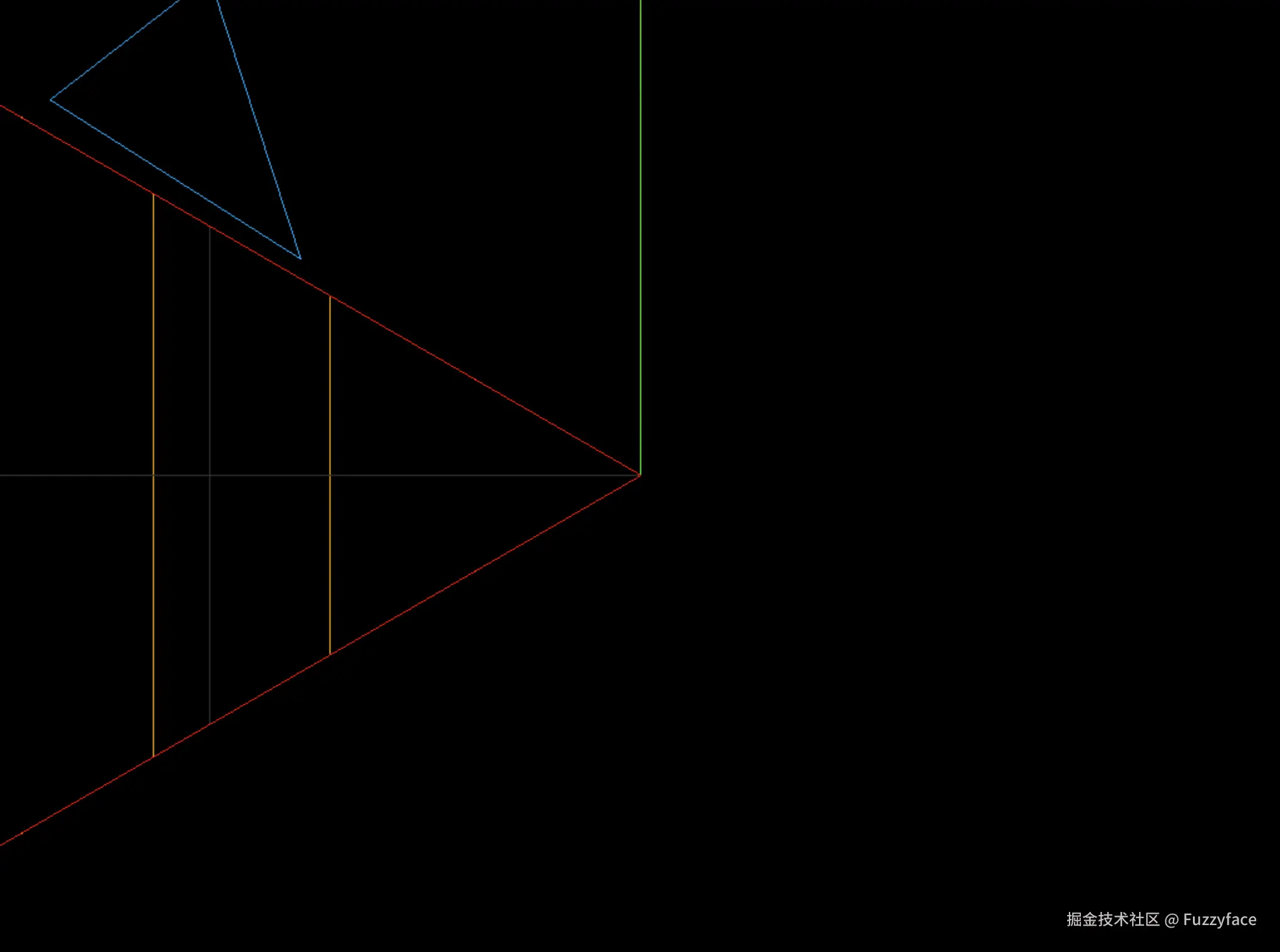

垂直方向视锥角度 60度	水平方向视锥角度 90度

OrthographicCamera（正交摄像机）

物体大小始终保持不变

具有这些属性来定义相机的视锥体：

left — 摄像机视锥体左侧面。
right — 摄像机视锥体右侧面。
top — 摄像机视锥体上侧面。
bottom — 摄像机视锥体下侧面。
near — 摄像机视锥体近端面。
far — 摄像机视锥体远端面。

const orthographicCamera = new THREE.OrthographicCamera(
    -10, // left
    10,  // right
    10,  // top
    -10, // bottom
    10,  // near
    20   // far
)
const addOrthographicCamera = () => {
    scene.add(orthographicCamera)
    orthographicCamera.position.set(0, 0, 0);
    const destination = new THREE.Vector3(0, 0, 1);
    orthographicCamera.lookAt(destination);
    const cameraHelper = new THREE.CameraHelper(orthographicCamera);
    scene.add(cameraHelper);
}
addOrthographicCamera();

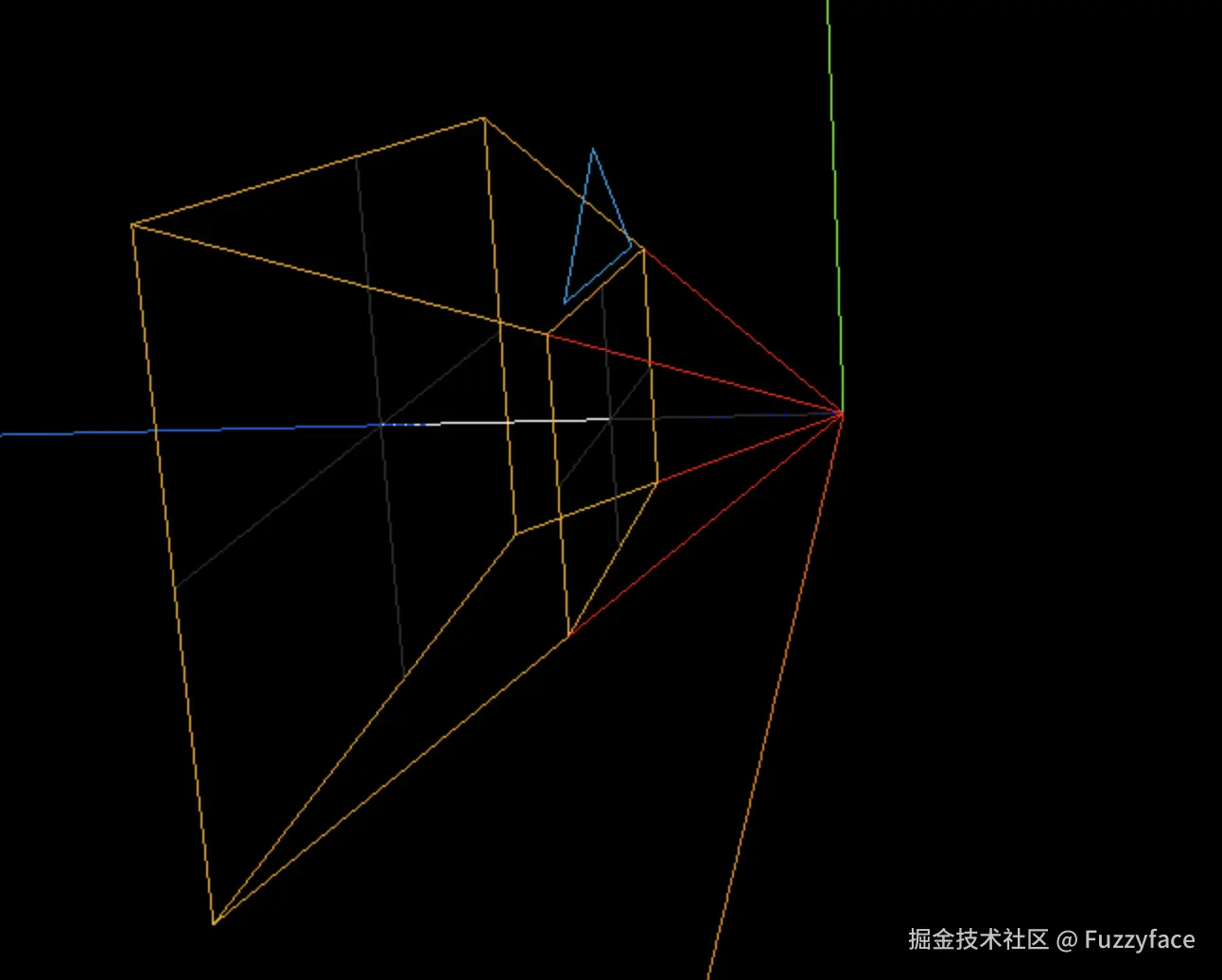

对以上代码，借助 CameraHelper，可以将添加的相机视体可视化：

正交相机视体是一个矩形，根据left、right、top、bottom、near、far圈定正交相机视体。

透视相机与正交相机对比

在相机的视体中添加一个矩形Mesh:

const addBox = (x, y, z) => {
    const geometry = new THREE.BoxGeometry(5, 3, 1);
    const material = new THREE.MeshBasicMaterial({color: 0xffffff});
    const box = new THREE.Mesh(geometry, material);
    box.position.set(x, y, z);
    const axis = new THREE.AxesHelper(10);
    box.add(axis);
    scene.add(box);
    return box;
};
const box = addBox(0, 0, 15);

切换到正交相机观看：

补充：Layers

相机具有一个layers属性，其值为一个Layers对象。Layers类是与Object3D同层的一个类。对每个Object3D对象，都具有一个layers属性，用于控制该Object3D对象是否在某个camera中显示。当 camera 的内容被渲染时，与其共享图层相同的物体会被显示。每个对象都需要与一个 camera 共享图层。

补充：

如何获取任意一个点在相机上投影的二维坐标（相对屏幕坐标系，原点位于canvas左上角）？

借助该点在世界坐标系中的三维向量表示，并将其使用vector3.project()方法投射到相机上：

window.getProjectedPointPosition = () => {
    const point = box.position.clone();
    const projectedPoint = point.clone().project(currentCamera);
    const width = window.innerWidth;
    const height = window.innerHeight;
    const screenX = Math.round((projectedPoint.x + 1) * width / 2);
    const screenY = Math.round((-projectedPoint.y + 1) * height / 2);
    console.log(projectedPoint);
    console.log("Screen Coordinates:", screenX, screenY);
}

projectedPoint 是标准化的坐标，范围在 [-1, 1] 之间， -1 是屏幕的最左边，1 是屏幕的最右边，-1 是屏幕的最下边，1 是屏幕的最上边
计算结果超出这个范围则不在视锥可见范围内

project方法内，相机的世界坐标的逆矩阵和projectionMatrix被用来计算投影：

project( camera ) {

    return this.applyMatrix4( camera.matrixWorldInverse ).applyMatrix4( camera.projectionMatrix );

}

其中，applyMatrix4执行的是如下运算，行向量右乘：

Vector_{this} \times ^{world}T_{camera} \times ^{camera}T_{screen}

另：如何获取屏幕上任意一点在三维世界坐标系中的位置？

这个问题是从2D获取3D位置，有一个自由度上的信息缺失，所以需要补充额外信息，即问题变为

如何获取屏幕上任意一点，其在三维世界坐标系中的射线，与某个Mesh上第一次相交的点的三维坐标系位置？

借助于Three.js的核心类：光线投射Raycaster

window.addEventListener('click', (event) => {
    // 同样需要将屏幕坐标转为[-1, 1]的标准化设备坐标(**Normalized Device Coordinates**)
    const NCD = new THREE.Vector2();
    console.log('x,y', event.clientX, event.clientY);
    // 一元方程转换
    // 对于x，屏幕从左到右x递增，NCD.x从-1变到1，NCD.x与x正相关，NCD.x = ax + b, a > 0, b < 0
    // 对于y，屏幕从上到下y递增，NCD.y从1变到-1，NCD.y与y负相关，NCD.y = ax + b, a < 0, b > 0
    NCD.x = (event.clientX / window.innerWidth) * 2 - 1;
    NCD.y = -(event.clientY / window.innerHeight) * 2 + 1;
    console.log('NCD', NCD)

    const raycaster = new THREE.Raycaster();
    raycaster.setFromCamera(NCD, camera);    // 从相机沿NCD方向发出射线
    // 与box的相交点
    const intersects = raycaster.intersectObject(box);

    if (intersects.length > 0) {
        const point = intersects[0].point;
        console.log("Intersection point:", point);
    }
});

设置几何体的位姿的方法：

1. 通过设置四维matrix

参考数学基础

优势：可以对不同几何体中方便根据已有位置进行copy

缺点：对使用者来说需要阅读matrix，转为人类语言较不容易

2. 通过position、up、lookAt属性

step1: position可以确定物体的位置，固定3个自由度，还剩3个自由度
step2: lookAt 将物体 z 轴指向世界坐标系中的目标点，还剩1个自由度
step3: up 在step1和step2基础上，将物体绕z轴旋转，使得物体的y轴与物体的up属性的向量在世界坐标系中重合/平行/共面；这一步可能无法达成，如果up向量与step2确定的z轴平行。(Three.js 会自动处理这种情况，选择一个合理的up方向。)

注意：up属性的设置需要在lookAt调用之前

示例：

默认情况，up为 $[0, 1, 0]$

const addBox = (
    // position={x:0, y:0, z:0},
    //             lookAt={x:0, y:0, z:0},
    //             up={x:0, y:1, z:0},
    x,y,z
                ) => {
    const geometry = new THREE.BoxGeometry(10, 5, 1);
    const material = new THREE.MeshBasicMaterial({ color: 0xffffff });
    const box = new THREE.Mesh(geometry, material);
    box.position.set(x, y, z); // step1: 设置位置
    // 默认情况，这行代码可以省略
    box.up = new THREE.Vector3(0, 1, 0); // step3: 沿 z 轴旋转，使得 y 轴 尽可能 与 世界坐标中的 cube.up向量平行/重合/共面
    box.lookAt(new THREE.Vector3(0, 0, 0)); // step2: z 轴指向 世界坐标原点
    const axis = new THREE.AxesHelper(100);
    box.add(axis);
    scene.add(box);
    return box;
};
const box = addBox(10,10,10);

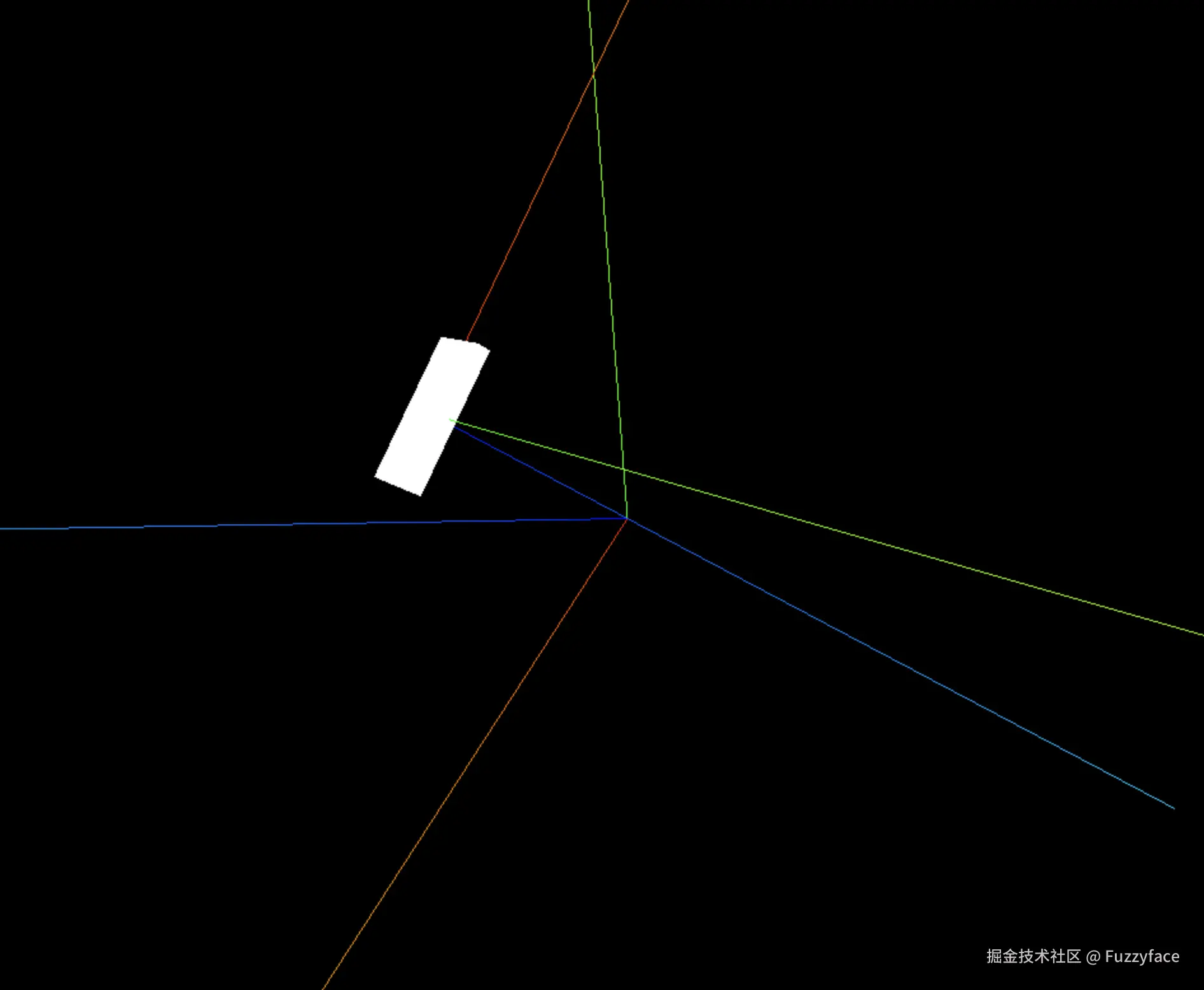

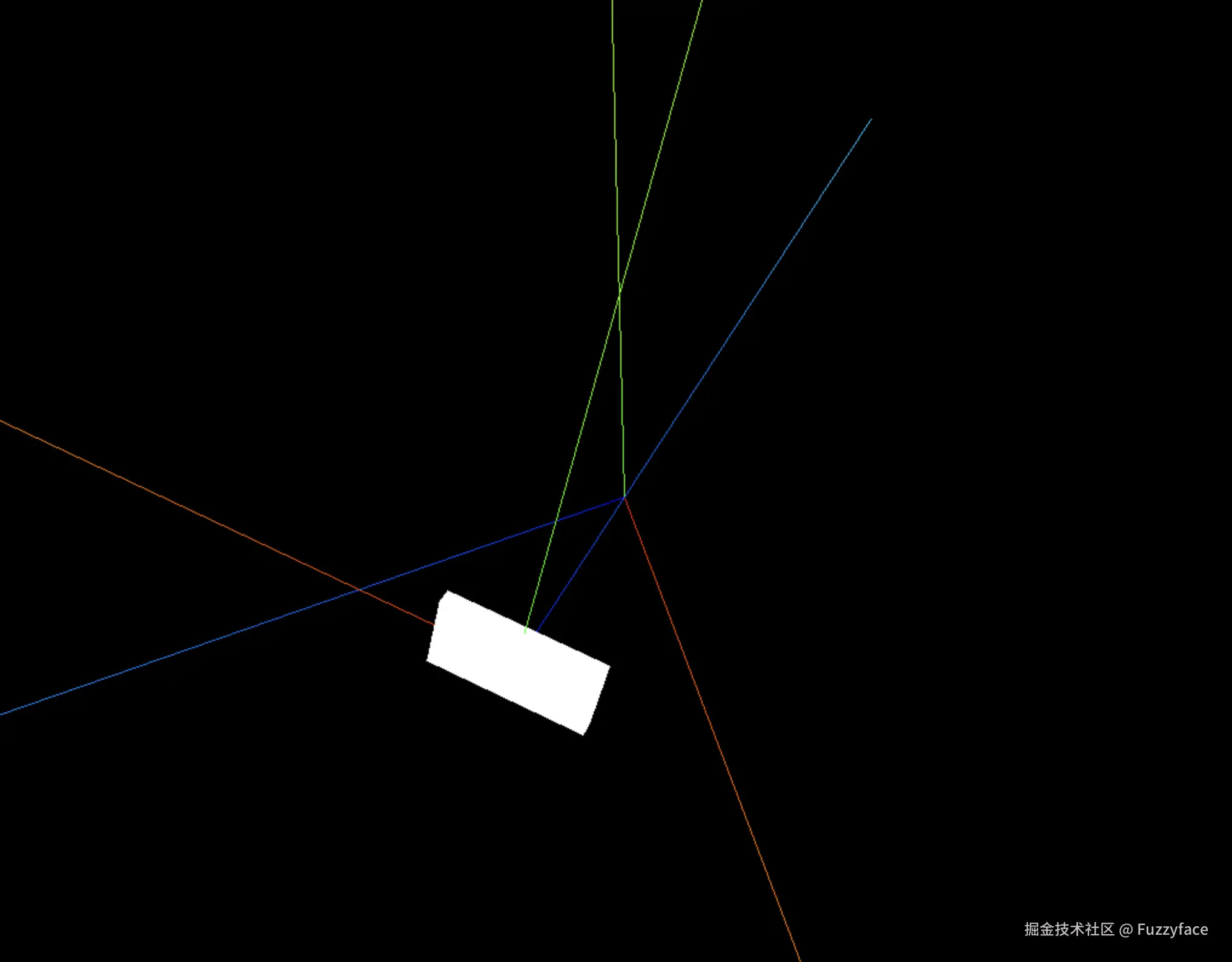

box的z轴指向世界坐标原点，并尽量让box的y轴与设定的up向量重合/平行/共面，图中是共面的情况。如果up为 $[-1, 1, -1]$ ，会得到相同的显示结果，但是已经是重合/平行的情况了

up为 $[1, 0, -1]$

const addBox = (x,y,z) => {
    const geometry = new THREE.BoxGeometry(10, 5, 1);
    const material = new THREE.MeshBasicMaterial({ color: 0xffffff });
    const cube = new THREE.Mesh(geometry, material);
    cube.position.set(x, y, z); // step1: 设置位置
    cube.up = new THREE.Vector3(1, 0, -1); // step3: 沿 z 轴旋转，使得 y 轴 尽可能 与 世界坐标中的 cube.up向量平行/重合
    cube.lookAt(new THREE.Vector3(0, 0, 0)); // step2: z 轴指向 世界坐标原点
    const axis = new THREE.AxesHelper(100);
    cube.add(axis);
    console.log(cube);
    scene.add(cube);
    return cube;
};
const box = addBox(10,10,10);

当up为 $[1, 0, -1]$ ，box的z轴指向世界坐标原点，并尽量让box的y轴与设定的up向量重合/平行/共面，图中是重合/平行的情况。

补充：

当启用Control时，再对Camera使用lookAt方法需要注意：

如果对camera启用了Control，那么再使用lookAt时，需要同步更新controls的target。
如果lookAt的target为相机当前所在位置，那么会出错，显示为视野内无内容

camera.lookAt(cube.position);
trackballControls.target.copy(cube.position);

3. 通过translate 和 rotation方法

对平移和旋转，有些场景希望能够在局部坐标系内动作（人在地球场景上的火车上行走/地球在太阳系场景内自转），而有些场景希望能够在全局坐标系内动作（火车在地球场景上运动/地球在太阳系场景内公转），这里的例子可能不准确，但核心都是为了使用不同坐标系来简化一个动作的描述。

rotation

Three.js提供了物体相对局部坐标旋转和相对世界坐标系旋转的API：

基于局部坐标系旋转

// 基于XYZ轴
.rotateX ( rad : Float ) : this
.rotateY ( rad : Float ) : this
.rotateZ ( rad : Float ) : this

// 基于任意轴
.rotateOnAxis ( axis : Vector3, angle : Float ) : this
.setRotationFromAxisAngle ( axis : Vector3, angle : Float ) : undefined //会采用四元数旋转

// 基于给定值
    // 基于转换矩阵
    .setRotationFromMatrix ( m : Matrix4 ) : undefined // 务必确保 m 具有有效的 旋转矩阵，否则请使用 .applyMatrix4
    .matrix = new THREE.Matrix4()
    // 基于欧拉角
    .setRotationFromEuler ( euler : Euler ) : undefined
    .rotation = new THREE.Euler(0,0,0, Euler.DEFAULT_ORDER)
    // 基于四元数
    .setRotationFromQuaternion ( q : Quaternion ) : undefined
    .quaternion = new THREE.Quaternion(0,0,0,1);

基于全局（世界/场景）坐标系旋转

// 基于任意轴
.rotateOnWorldAxis ( axis : Vector3, angle : Float) : this
.applyMatrix4 ( matrix : Matrix4 ) : undefined

applyMatrix4是常用且有效的方法

translate

同样具有基于局部坐标旋转和相对世界坐标系旋转的API：

基于局部坐标系平移

// 基于任意轴
.translateOnAxis ( axis : Vector3, distance : Float ) : this
// 基于XYZ轴
.translateX ( distance : Float ) : this
.translateY ( distance : Float ) : this
.translateZ ( distance : Float ) : this

基于全局（世界/场景）坐标系平移

.applyMatrix4 ( matrix : Matrix4 ) : undefined

applyMatrix4是常用且有效的方法

补充：Scale

一个 Vector3对象，表示在XYZ轴上的坐标缩放系数。

注意顺序：缩放、旋转、平移是Matrix4中约定的顺序

如果通过scale.set() rotation.set() position.set()进行位姿设定，也需要遵循这个顺序。

用户交互

Controls

简单罗列提供的手势交互方式：

轨道控制器（OrbitControls）
- Orbit controls（轨道控制器）可以使得相机围绕目标进行轨道运动。
轨迹球控制器（TrackballControls）
- TrackballControls 与 OrbitControls 相类似。然而，它不能恒定保持摄像机的up向量。这意味着，如果摄像机绕过“北极”和“南极”，则不会翻转以保持“右侧朝上”。
地图控制器（MapControls）
- MapControls 旨在从鸟瞰角度在地图上转换相机。该类与 OrbitControls 共享其实现，但使用特定的预设进行鼠标/触摸交互，并默认禁用屏幕空间平移。
弧球控制器（ArcballControls）
- ArcballControls 允许通过具有完全触摸支持和高级导航功能的虚拟轨迹球控制相机。

拖放控制器（DragControls）
- 该类被用于提供一个拖放交互。
飞行控制器（FlyControls）
- FlyControls 启用了一种类似于数字内容创建工具（例如Blender）中飞行模式的导航方式。你可以在3D空间中任意变换摄像机，并且无任何限制（例如，专注于一个特定的目标）。
第一人称控制器（FirstPersonControls）
- 该类是 FlyControls 的另一个实现。在人脑袋上加一个飞行控制器。 提供了更多在人情景下的更多API封装，例如蹲起时的相机移动速度、左右上下看的相机移动边界约束。
指针锁定控制器（PointerLockControls）
- 该类的实现是基于Pointer Lock API的。对于第一人称3D游戏来说， PointerLockControls 是一个非常完美的选择。
变换控制器（TransformControls）
- 该类可提供一种类似于在数字内容创建工具（例如Blender）中对模型进行交互的方式，来在3D空间中变换物体。和其他控制器不同的是，变换控制器不倾向于对场景摄像机的变换进行改变。
- TransformControls 期望其所附加的3D对象是场景图的一部分。

开发调试

AxesHelper
CameraHelper
