1. 数据采集流程
Video for Linux two(Video4Linux2)简称V4L2，是V4L的改进版。V4L2支持三种方式来采集图像：内存映射方式(mmap)、直接读取方式(read)和用户指针。
- 内存映射的方式采集速度较快，一般用于连续视频数据的采集，实际工作中的应用概率更高；
- 直接读取的方式相对速度慢一些，所以常用于静态图片数据的采集；
- 用户指针使用较少，如有兴趣可自行研究。
1.1 buffer的管理
使用摄像头时，核心是"获得数据"。所以先讲如何获取数据，即如何得到buffer。
摄像头采集数据时，是一帧又一帧地连续采集。所以需要申请若干个buffer，驱动程序把数据放入buffer，APP（应用程序）从buffer得到数据。这些buffer可以使用链表来管理。

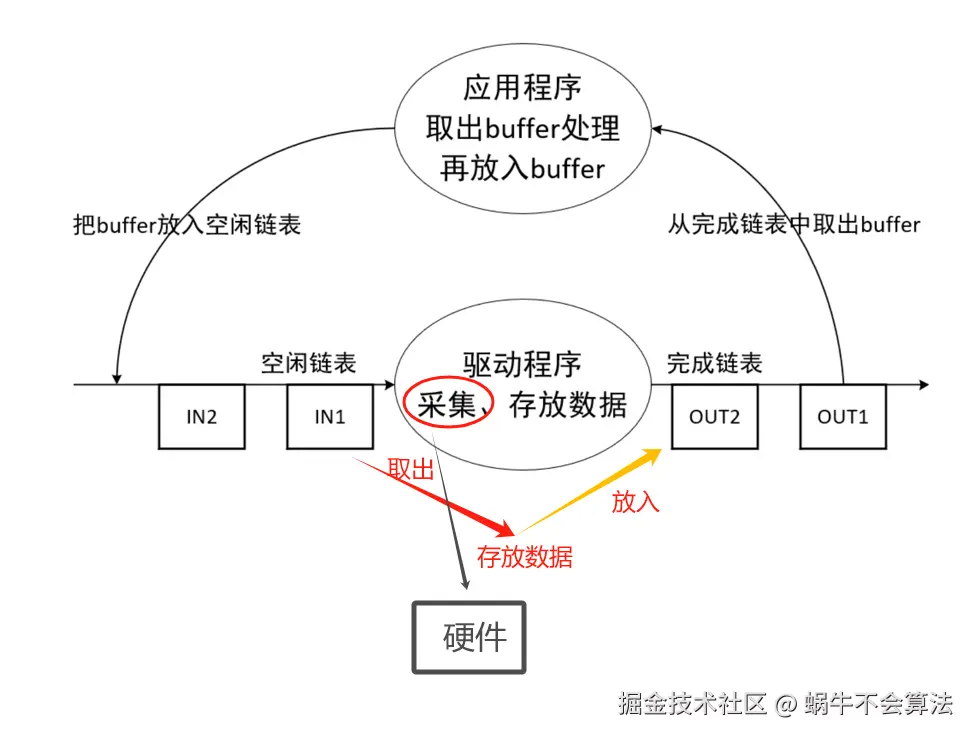

驱动程序周而复始地做如下事情：
- 从硬件采集到数据
- 把"空闲链表"取出buffer，把数据存入buffer
- 把含有数据的buffer放入"完成链表"
APP也会周而复始地做如下事情：
- 监测"完成链表"，等待它含有buffer
- 从"完成链表"中取出buffer
- 处理数据
- 把buffer放入"空闲链表"
1.2 完整的使用流程
参考mjpg-streamer和video2lcd，总结了摄像头的使用流程，如下。
以下是根据流程对百问网编写的APP：video2lcd\video\v4l2.c进分析
- open：打开设备节点/dev/videoX

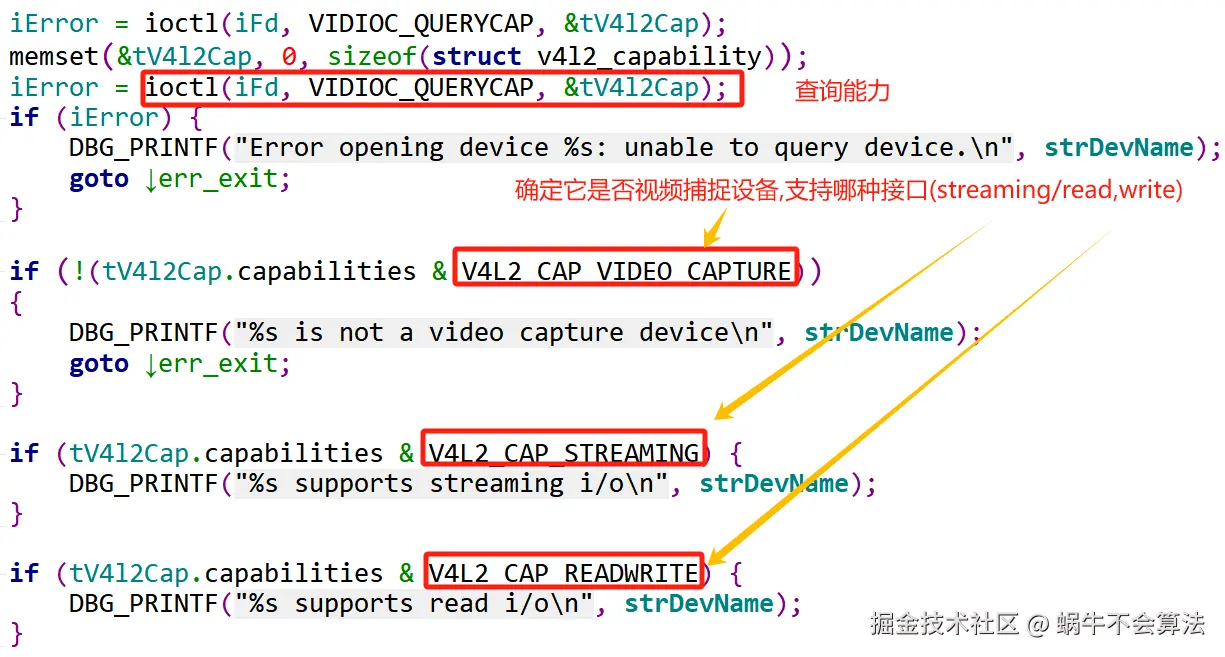

- ioctl VIDIOC_QUERYCAP：Query Capbility，查询能力，比如
- 确认它是否是"捕获设备"，因为有些节点是输出设备
- 确认它是否支持mmap操作，还是仅支持read/write操作

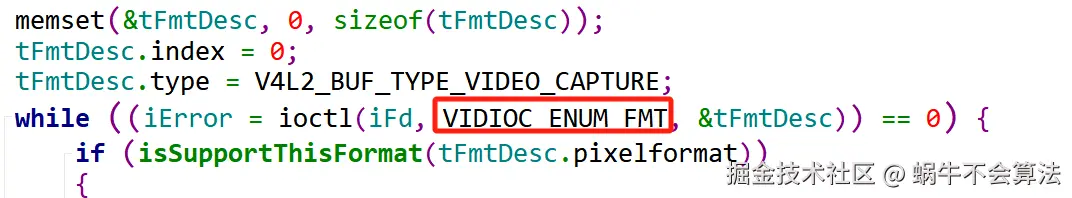

- ioctl VIDIOC_ENUM_FMT：枚举它支持的格式

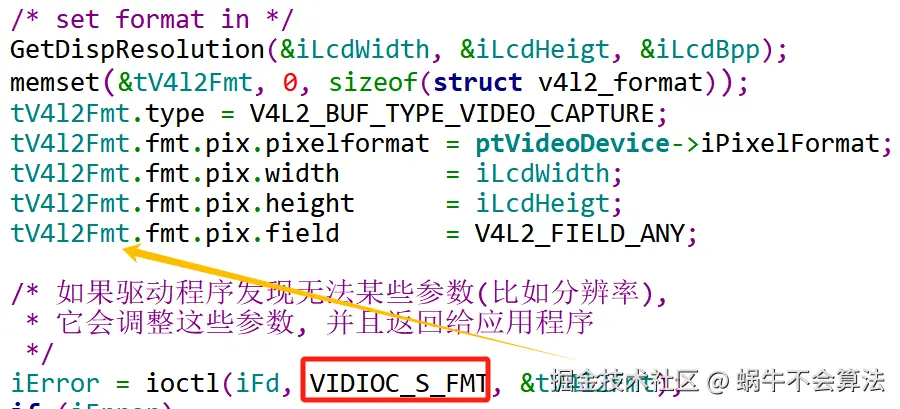

- ioctl VIDIOC_S_FMT：在上面枚举出来的格式里，选择一个来设置格式

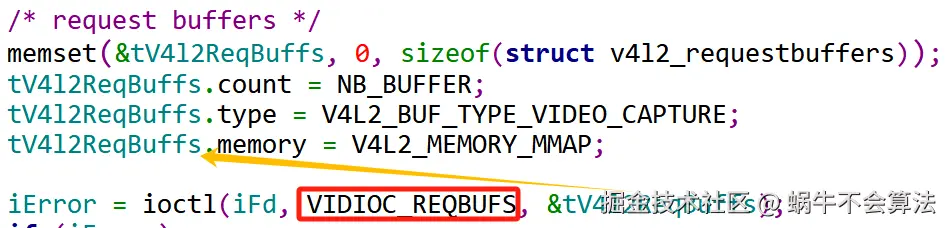

- ioctl VIDIOC_REQBUFS：申请buffer，APP可以申请很多个buffer，但是驱动程序不一定能申请到
- ioctl VIDIOC_QUERYBUF和mmap：查询buffer信息、映射
- 如果申请到了N个buffer，这个ioctl就应该执行N次
- 执行mmap后，APP就可以直接读写这些buffer

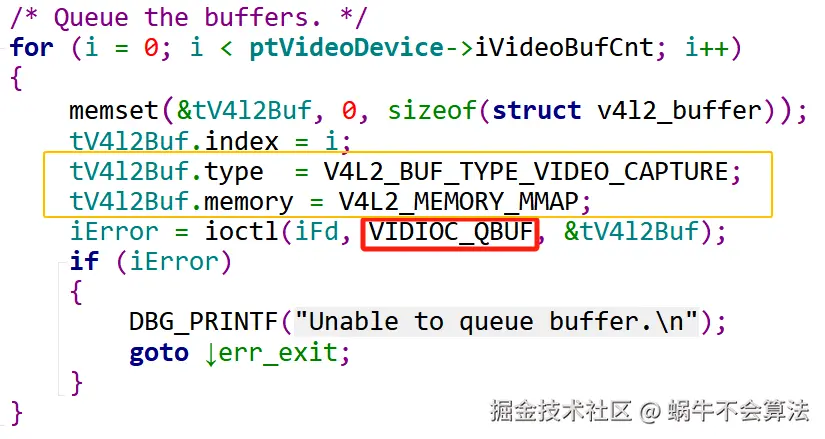

- ioctl VIDIOC_QBUF：把buffer放入"空闲链表"
- 如果申请到了N个buffer，这个ioctl就应该执行N次
- ioctl VIDIOC_STREAMON：启动摄像头
- 这里是一个循环：使用poll/select监测buffer，然后从"完成链表"中取出buffer，处理后再放入"空闲链表"
- poll/select

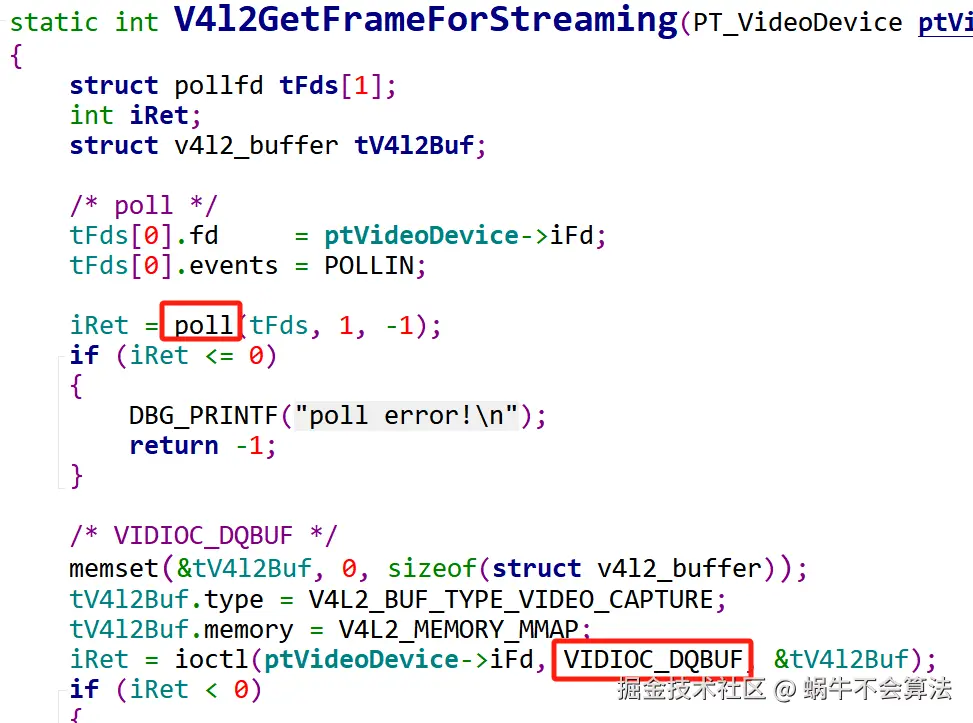

- ioctl VIDIOC_DQBUF：从"完成链表"中取出buffer
- 处理：前面使用mmap映射了每个buffer的地址，处理时就可以直接使用地址来访问buffer

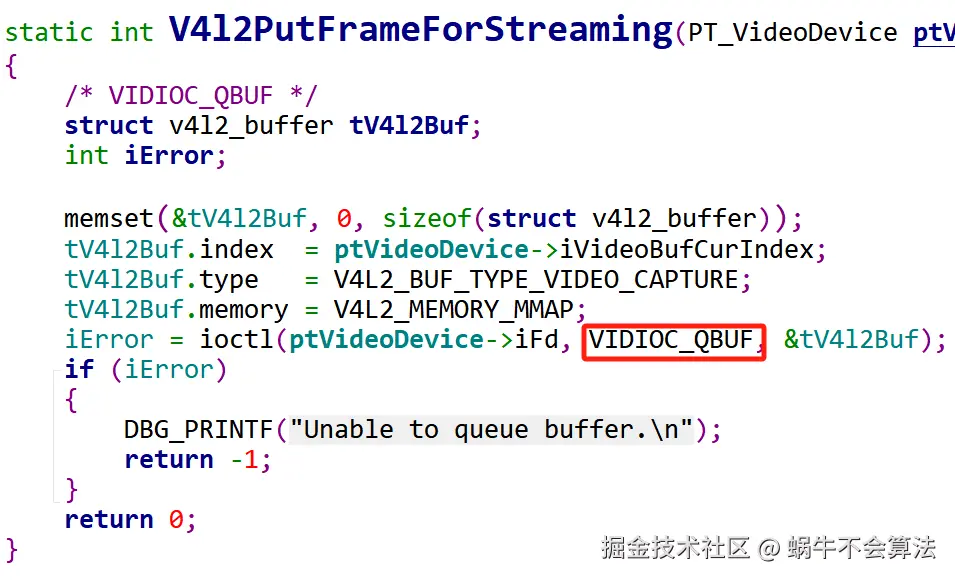

- ioclt VIDIOC_QBUF：把buffer放入"空闲链表"
- ioctl VIDIOC_STREAMOFF：停止摄像头
2. 控制流程
使用摄像头时，我们可以调整很多参数，比如：
- 对于视频流本身：
- 设置格式：比如V4L2_PIX_FMT_YUYV、V4L2_PIX_FMT_MJPEG、V4L2_PIX_FMT_RGB565
- 设置分辨率：1024*768等
- 对于控制部分：
- 调节亮度
- 调节对比度
- 调节色度
2.1 APP接口
就APP而言，对于这些参数由3套接口：查询或枚举(Query/Enum)、获得(Get)、设置(Set)。
2.1.1 数据格式
以设置数据格式为例，可以先枚举
struct v4l2_fmtdesc fmtdesc;
fmtdesc.index = 0; // 比如从0开始
fmtdesc.type = V4L2_BUF_TYPE_VIDEO_CAPTURE; // 指定type为"捕获"
ioctl(vd->fd, VIDIOC_ENUM_FMT, &fmtdesc);
#if 0
/*
* F O R M A T E N U M E R A T I O N
*/
struct v4l2_fmtdesc {
__u32 index; /* Format number */
__u32 type; /* enum v4l2_buf_type */
__u32 flags;
__u8 description[32]; /* Description string */
__u32 pixelformat; /* Format fourcc */
__u32 reserved[4];
};
#endif
还可以获得当前的格式：
struct v4l2_format currentFormat;
memset(¤tFormat, 0, sizeof(struct v4l2_format));
currentFormat.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
ioctl(vd->fd, VIDIOC_G_FMT, ¤tFormat);
#if 0
struct v4l2_format {
__u32 type;
union {
struct v4l2_pix_format pix; /* V4L2_BUF_TYPE_VIDEO_CAPTURE */
struct v4l2_pix_format_mplane pix_mp; /* V4L2_BUF_TYPE_VIDEO_CAPTURE_MPLANE */
struct v4l2_window win; /* V4L2_BUF_TYPE_VIDEO_OVERLAY */
struct v4l2_vbi_format vbi; /* V4L2_BUF_TYPE_VBI_CAPTURE */
struct v4l2_sliced_vbi_format sliced; /* V4L2_BUF_TYPE_SLICED_VBI_CAPTURE */
struct v4l2_sdr_format sdr; /* V4L2_BUF_TYPE_SDR_CAPTURE */
__u8 raw_data[200]; /* user-defined */
} fmt;
};
/*
* V I D E O I M A G E F O R M A T
*/
struct v4l2_pix_format {v4l2_format
__u32 width;
__u32 height;
__u32 pixelformat;
__u32 field; /* enum v4l2_field */
__u32 bytesperline; /* for padding, zero if unused */
__u32 sizeimage;
__u32 colorspace; /* enum v4l2_colorspace */
__u32 priv; /* private data, depends on pixelformat */
__u32 flags; /* format flags (V4L2_PIX_FMT_FLAG_*) */
__u32 ycbcr_enc; /* enum v4l2_ycbcr_encoding */
__u32 quantization; /* enum v4l2_quantization */
__u32 xfer_func; /* enum v4l2_xfer_func */
};
#endif
也可以设置当前的格式：
struct v4l2_format fmt;
memset(&fmt, 0, sizeof(struct v4l2_format));
fmt.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
fmt.fmt.pix.width = 1024;
fmt.fmt.pix.height = 768;
fmt.fmt.pix.pixelformat = V4L2_PIX_FMT_MJPEG;
fmt.fmt.pix.field = V4L2_FIELD_ANY;
int ret = ioctl(vd->fd, VIDIOC_S_FMT, &fmt);
2.1.2 选择输入源
可以获得当期输入源、设置当前输入源：
int value;
ioctl(h->fd,VIDIOC_G_INPUT,&value); // 读到的value从0开始, 0表示第1个input源
int value = 0; // 0表示第1个input源
ioctl(h->fd,VIDIOC_S_INPUT,&value)
2.1.3 其他参数
如果每一参数都提供一系列的ioctl cmd，那使用起来很不方便。对于这些参数，APP使用对应ID来选中它，然后使用VIDIOC_QUERYCTRL、VIDIOC_G_CTRL、VIDIOC_S_CTRL来操作它。 不同参数的ID值不同。以亮度Brightness为例，有如下调用方法:
- 查询：
struct v4l2_queryctrl qctrl;
memset(&qctrl, 0, sizeof(qctrl));
qctrl.id = V4L2_CID_BRIGHTNESS; // V4L2_CID_BASE+0;
ioctl(fd, VIDIOC_QUERYCTRL, &qctrl);
/* Used in the VIDIOC_QUERYCTRL ioctl for querying controls */
struct v4l2_queryctrl {
__u32 id;
__u32 type; /* enum v4l2_ctrl_type */
__u8 name[32]; /* Whatever */
__s32 minimum; /* Note signedness */
__s32 maximum;
__s32 step;
__s32 default_value;
__u32 flags;
__u32 reserved[2];
};
- 获得当前值
struct v4l2_control c;
c.id = V4L2_CID_BRIGHTNESS; // V4L2_CID_BASE+0;
ioctl(h->fd, VIDIOC_G_CTRL, &c);
/*
* C O N T R O L S
*/
struct v4l2_control {
__u32 id;
__s32 value;
};
- 设置
struct v4l2_control c;
c.id = V4L2_CID_BRIGHTNESS; // V4L2_CID_BASE+0;
c.value = 99;
ioctl(h->fd, VIDIOC_S_CTRL, &c);
2.2 理解接口
2.2.1 概念
2.2.2 操作方法
3. 编写APP
3.1 完整流程
完整流程： 打开设备、查询能力、枚举格式、设置格式、申请缓冲区、映射内存、缓冲队列管理、启动流（摄像头）和数据处理循环。
编译：arm-buildroot-linux-gnueabihf-gcc -o video_test video_test.c -lpthread
3.2 运行结果
3.3 完整代码：
参考：mjpg-streamer，github.com/jacksonliam…
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <sys/ioctl.h>
#include <unistd.h>
#include <stdio.h>
#include <string.h>
#include <linux/types.h> /* for videodev2.h */
#include <linux/videodev2.h>
#include <poll.h>
#include <sys/mman.h>
#include <pthread.h>
/* ./video_test </dev/video0> */
static void *thread_brightness_control (void *args)
{
int fd = (int)args;
unsigned char c;
int brightness;
int delta;
struct v4l2_queryctrl qctrl;
memset(&qctrl, 0, sizeof(qctrl));
qctrl.id = V4L2_CID_BRIGHTNESS; // V4L2_CID_BASE+0;
if (0 != ioctl(fd, VIDIOC_QUERYCTRL, &qctrl))
{
printf("can not query brightness\n");
return NULL;
}
printf("brightness min = %d, max = %d\n", qctrl.minimum, qctrl.maximum);
delta = (qctrl.maximum - qctrl.minimum) / 10;
struct v4l2_control ctl;
ctl.id = V4L2_CID_BRIGHTNESS; // V4L2_CID_BASE+0;
ioctl(fd, VIDIOC_G_CTRL, &ctl);
while (1)
{
c = getchar();
if (c == 'u' || c == 'U')
{
ctl.value += delta;
}
else if (c == 'd' || c == 'D')
{
ctl.value -= delta;
}
if (ctl.value > qctrl.maximum)
ctl.value = qctrl.maximum;
if (ctl.value < qctrl.minimum)
ctl.value = qctrl.minimum;
ioctl(fd, VIDIOC_S_CTRL, &ctl);
}
return NULL;
}
int main(int argc, char **argv)
{
int fd;
struct v4l2_fmtdesc fmtdesc;
struct v4l2_frmsizeenum fsenum;
int fmt_index = 0;
int frame_index = 0;
int i;
void *bufs[32];
int buf_cnt;
int type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
struct pollfd fds[1];
char filename[32];
int file_cnt = 0;
if (argc != 2)
{
printf("Usage: %s </dev/videoX>, print format detail for video device\n", argv[0]);
return -1;
}
/* open */
fd = open(argv[1], O_RDWR);
if (fd < 0)
{
printf("can not open %s\n", argv[1]);
return -1;
}
/* 查询能力 */
struct v4l2_capability cap;
memset(&cap, 0, sizeof(struct v4l2_capability));
if (0 == ioctl(fd, VIDIOC_QUERYCAP, &cap))
{
if((cap.capabilities & V4L2_CAP_VIDEO_CAPTURE) == 0) {
fprintf(stderr, "Error opening device %s: video capture not supported.\n",
argv[1]);
return -1;
}
if(!(cap.capabilities & V4L2_CAP_STREAMING)) {
fprintf(stderr, "%s does not support streaming i/o\n", argv[1]);
return -1;
}
}
else
{
printf("can not get capability\n");
return -1;
}
while (1)
{
/* 枚举格式 */
fmtdesc.index = fmt_index; // 比如从0开始
fmtdesc.type = V4L2_BUF_TYPE_VIDEO_CAPTURE; // 指定type为"捕获"
if (0 != ioctl(fd, VIDIOC_ENUM_FMT, &fmtdesc))
break;
frame_index = 0;
while (1)
{
/* 枚举这种格式所支持的帧大小 */
memset(&fsenum, 0, sizeof(struct v4l2_frmsizeenum));
fsenum.pixel_format = fmtdesc.pixelformat;
fsenum.index = frame_index;
if (ioctl(fd, VIDIOC_ENUM_FRAMESIZES, &fsenum) == 0)
{
printf("format %s,%d, framesize %d: %d x %d\n", fmtdesc.description, fmtdesc.pixelformat, frame_index, fsenum.discrete.width, fsenum.discrete.height);
}
else
{
break;
}
frame_index++;
}
fmt_index++;
}
/* 设置格式 */
struct v4l2_format fmt;
memset(&fmt, 0, sizeof(struct v4l2_format));
fmt.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
fmt.fmt.pix.width = 1024;
fmt.fmt.pix.height = 768;
fmt.fmt.pix.pixelformat = V4L2_PIX_FMT_MJPEG;
fmt.fmt.pix.field = V4L2_FIELD_ANY;
if (0 == ioctl(fd, VIDIOC_S_FMT, &fmt))
{
printf("set format ok: %d x %d\n", fmt.fmt.pix.width, fmt.fmt.pix.height);
}
else
{
printf("can not set format\n");
return -1;
}
/*
* 申请buffer
*/
struct v4l2_requestbuffers rb;
memset(&rb, 0, sizeof(struct v4l2_requestbuffers));
rb.count = 32;
rb.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
rb.memory = V4L2_MEMORY_MMAP;
if (0 == ioctl(fd, VIDIOC_REQBUFS, &rb))
{
/* 申请成功后, mmap这些buffer */
buf_cnt = rb.count;
for(i = 0; i < rb.count; i++) {
struct v4l2_buffer buf;
memset(&buf, 0, sizeof(struct v4l2_buffer));
buf.index = i;
buf.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
buf.memory = V4L2_MEMORY_MMAP;
if (0 == ioctl(fd, VIDIOC_QUERYBUF, &buf))
{
/* mmap */
bufs[i] = mmap(0 /* start anywhere */ ,
buf.length, PROT_READ | PROT_WRITE, MAP_SHARED, fd,
buf.m.offset);
if(bufs[i] == MAP_FAILED) {
perror("Unable to map buffer");
return -1;
}
}
else
{
printf("can not query buffer\n");
return -1;
}
}
printf("map %d buffers ok\n", buf_cnt);
}
else
{
printf("can not request buffers\n");
return -1;
}
/* 把所有buffer放入"空闲链表" */
for(i = 0; i < buf_cnt; ++i) {
struct v4l2_buffer buf;
memset(&buf, 0, sizeof(struct v4l2_buffer));
buf.index = i;
buf.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
buf.memory = V4L2_MEMORY_MMAP;
if (0 != ioctl(fd, VIDIOC_QBUF, &buf))
{
perror("Unable to queue buffer");
return -1;
}
}
printf("queue buffers ok\n");
/* 启动摄像头 */
if (0 != ioctl(fd, VIDIOC_STREAMON, &type))
{
perror("Unable to start capture");
return -1;
}
printf("start capture ok\n");
/* 创建线程用来控制亮度 */
pthread_t thread;
pthread_create(&thread, NULL, thread_brightness_control, (void *)fd);
while (1)
{
/* poll */
memset(fds, 0, sizeof(fds));
fds[0].fd = fd;
fds[0].events = POLLIN;
if (1 == poll(fds, 1, -1))
{
/* 把buffer取出队列 */
struct v4l2_buffer buf;
memset(&buf, 0, sizeof(struct v4l2_buffer));
buf.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
buf.memory = V4L2_MEMORY_MMAP;
if (0 != ioctl(fd, VIDIOC_DQBUF, &buf))
{
perror("Unable to dequeue buffer");
return -1;
}
/* 把buffer的数据存为文件 */
sprintf(filename, "video_raw_data_%04d.jpg", file_cnt++);
int fd_file = open(filename, O_RDWR | O_CREAT, 0666);
if (fd_file < 0)
{
printf("can not create file : %s\n", filename);
}
printf("capture to %s\n", filename);
write(fd_file, bufs[buf.index], buf.bytesused);
close(fd_file);
/* 把buffer放入队列 */
if (0 != ioctl(fd, VIDIOC_QBUF, &buf))
{
perror("Unable to queue buffer");
return -1;
}
}
}
if (0 != ioctl(fd, VIDIOC_STREAMOFF, &type))
{
perror("Unable to stop capture");
return -1;
}
printf("stop capture ok\n");
close(fd);
return 0;
}
