COFF文件格式与COFF加载器

在安全产品（比如反病毒、反外挂）的开发中，由于版本更新周期较长，通常需要一种动态代码执行机制来灵活扩展产品的检测能力，来应对快速变化的对抗情况。常见的做法是集成Lua或Python脚本语言的引擎来执行后台下发的动态脚本，其优点是：有成熟稳定的引擎代码方便集成到产品中，而且脚本语言编写逻辑代码相对容易；但也有其缺点：脚本语言与native代码交互比较麻烦，通常会涉及繁琐的类型转换或封装操作，同时脚本的解释执行也会引入一些性能开销。

而在对抗场景中，动态代码通常会涉及较多的native操作，因此如果能直接使用C/C++编写动态代码，不仅可以使脚本代码更简单直观，还能获得更好的运行时性能。CobaltStrike中就支持C编写的动态代码，它可以在运行时加载和执行BOF（Beacon Object File）文件^[1]，即C语言编译后的目标文件（即.o/.obj文件）。

我们接下来就介绍如何实现一款类似的.obj文件加载器，因为.obj文件是COFF格式（即Common Object File Format，一种用于存储可重定位目标代码和数据的二进制文件格式）的，我们称这个加载器为CoffLoader。

一、COFF文件布局

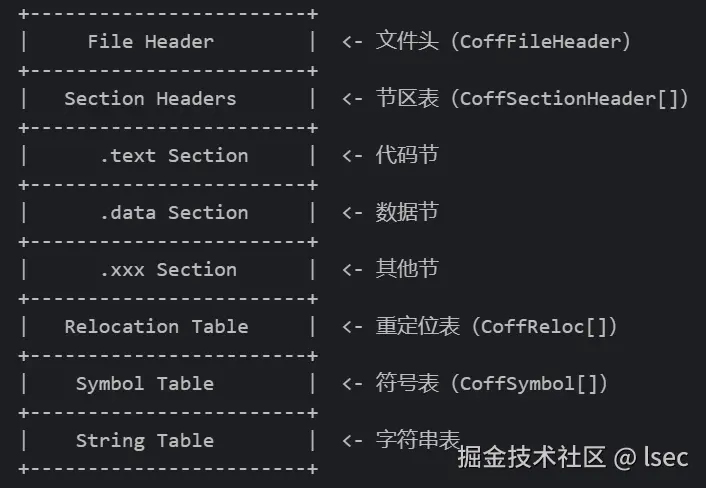

要实现一个CoffLoader，首先要了解COFF文件格式。COFF文件的总体布局如下：

Coff文件布局说明：

• 文件头：包含机器类型、节区数量等基本信息
• 节表：描述每个节区的位置和属性
• 节区数据：实际的代码和数据内容
• 重定位表：记录需要修正的地址信息
• 符号表：包含所有符号的信息
• 字符串表：存储符号的长名称

1. 文件头（File Header）

文件头位于 COFF 文件的最开始，包含机器类型、节区数量、符号表偏移等基本信息，和PE中的文件头结构一样。

struct CoffFileHeader {
    uint16_t machine;                  // 机器类型（如 x86、x64）
    uint16_t number_of_sections;       // 节区数量
    uint32_t time_date_stamp;          // 时间戳
    uint32_t pointer_to_symbol_table;  // 符号表偏移
    uint32_t number_of_symbols;        // 符号数量
    uint16_t size_of_optional_header;  // 可选头大小，0，忽略
    uint16_t characteristics;          // 文件特征
};

• machine: 指明文件对应的机器类型^[2]，Windows中主要是：
  • x86: 0x14c, IMAGE_FILE_MACHINE_I386
  • x64: 0x8664, IMAGE_FILE_MACHINE_AMD64
• number_of_sections：节区数量
• time_date_stamp：文件生成时的时间戳
• pointer_to_symbol_table 和 number_of_symbols: 符号表的位置（相对文件起始的偏移）和符号个数
• characteristics：文件属性^[3]

2. 节表（Section Header Table）

节表紧跟在文件头之后，包含多个CoffSectionHeader结构，每个CoffSectionHeader描述一个节区的信息。

struct CoffSectionHeader {
    char name[8];                     // 节区名称
    uint32_t virtual_size;            // 虚拟内存大小，0，忽略
    uint32_t virtual_address;         // 虚拟地址，0，忽略
    uint32_t size_of_raw_data;        // 节区数据的大小
    uint32_t pointer_to_raw_data;     // 节区数据的偏移
    uint32_t pointer_to_relocations;  // 该节区的重定位表的偏移
    uint32_t pointer_to_line_numbers; // 行号表偏移，忽略，已废弃
    uint16_t number_of_relocations;   // 重定位项数量
    uint16_t number_of_line_numbers;  // 行号项数量，忽略，已废弃
    uint32_t characteristics;         // 节区特征
};

• size_of_raw_data 和 pointer_to_raw_data: 节的数据的大小和起始位置（相对文件开始的偏移）
• pointer_to_relocations 和 number_of_relocations: 节中包含的重定位项的起始位置（相对文件开始的偏移）和个数
• characteristics: 节映射到内存后的内存属性，比如代码节有可执行属性，数据节有读写属性等

3. 节区数据（Section Data）

节区数据包含实际的代码和数据内容，通过CoffSectionHeader中pointer_to_raw_data 和 size_of_raw_data定位到节区的位置和大小，常见的节区包括：

• .text：可执行代码
• .data：已初始化的数据
• .rdata：只读数据
• .bss：未初始化数据

4. 重定位表（Relocation Table）

重定位表记录需要在加载时修正的地址信息，重定位源于代码中对内部或外部符号（如全局变量、函数等）的引用，COFF文件在编译时并不知道这些符号最终加载的地址，所以需要重定位操作来修正代码中对这些符号的引用。

重定位表是被节表引用的，通过CoffSectionHeader的pointer_to_relocations和 number_of_relocations确定该节区的重定位表的起始位置和重定位项的个数。

struct CoffReloc {
    uint32_t virtual_address;      // 需要重定位的地址
    uint32_t symbol_table_index;   // 符号表索引
    uint16_t type;                 // 重定位类型
};

• virtual_address: 需要重定位的地址，相对于对应节区起始位置的偏移
• symbol_table_index: 符号表索引，从0开始
• type: 重定位类型，不同的类型处理方式不一样

常见重定位类型如下：

• x86平台^[4]：

  • IMAGE_REL_I386_ABSOLUTE：不需要重定位
  • IMAGE_REL_I386_DIR32：符号的32位绝对地址
  • IMAGE_REL_I386_DIR32NB：符号地址相对于基址的32位偏移
  • IMAGE_REL_I386_REL32：符号地址相对于下一条指令的32位偏移

• x64平台^[5]：

  • IMAGE_REL_AMD64_ABSOLUTE：不需要重定位
  • IMAGE_REL_AMD64_ADDR64：符号的64位绝对地址
  • IMAGE_REL_AMD64_ADDR32：符号的32位绝对地址
  • IMAGE_REL_AMD64_ADDR32NB：符号地址相对于基址的32位偏移
  • IMAGE_REL_AMD64_REL32：符号地址相对于下一条指令的32位偏移
  • IMAGE_REL_AMD64_REL32_1 ~ IMAGE_REL_AMD64_REL32_5：符号地址相对于下一条指令的32位偏移的基础上，再加上1~5字节的偏移

具体处理参见后面的重定位代码。

5. 符号表（Symbol Table）

符号表符号表包含所有符号的定义和引用信息，被文件头和重定位表引用，每个符号表项包含以下信息：

struct CoffSymbol {
    union {
        char name[8];              // 短名称（8字节以内）
        uint32_t value[2];         // 长名称偏移（value[0]=0时，value[1]是字符串表中的偏移）
    } first;
    uint32_t value;                // 符号值（节区内的偏移）
    uint16_t section_number;       // 节区号（0表示外部符号）
    uint16_t type;                 // 符号类型
    uint8_t storage_class;         // 存储类
    uint8_t number_of_aux_symbols; // 辅助符号数量
};

• name/value[2]，符号名：

  • 如果名称长度 ≤ 8 字节，直接存储在 name 字段
  • 如果名称长度 > 8 0，value[0] = 0，value[1] 指向字符串表中的偏移，相对字符串表起始

• value: 不同的情况有不同的意义，见后面storage_class的介绍

• section_number，符号所在节区号：

  • 0：表示外部符号，或无节区的符号，比如未初始化的全局变量
  • -1：表示绝对符号
  • -2：表示调试符号
  • ≥1：表示符号所在的节区号（注意节区号是从1开始，转换成节表中的索引需要减1）

• type，指明符号的类型信息，但微软工具中只使用0x00（IMAGE_SYM_DTYPE_NULL，非函数）和0x20（IMAGE_SYM_DTYPE_FUNCTION，函数）两个值用于区分符号是否是函数^[6]

• storage_class，符号表示的定义类型，windows中常用的有四类：

  • IMAGE_SYM_CLASS_EXTERNAL：2，外部符号，包括本模块内但属于其他区块的和其他模块

    • 符号在本模块内，但属于其他节区，比如模块内函数、全局变量：section_number > 0, value >= 0, value字段表示符号在节区内的偏移

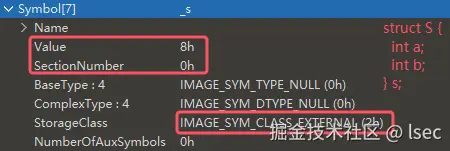

    • 符号在本模块内，但没有所属节区，比如未初始化的全局变量：section_number == 0，value > 0

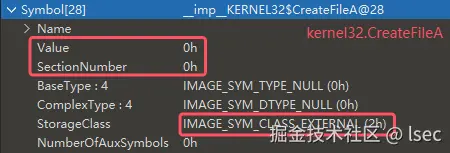

    • 符号在外部模块，比如调用的API：section_number == 0, value == 0

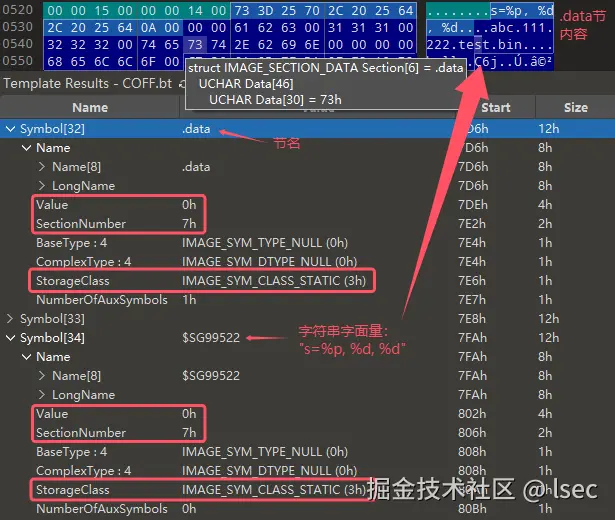

  • IMAGE_SYM_CLASS_STATIC：3，静态符号，比如源码中的字符串字面量等，value字段表示符号在对应节区内的偏移。msvc的编译工具cl.exe还会为每个节名产生一个符号，name为节名，value值为0，section_number为对应节区号。这会导致一个问题，节名符号与其他静态符号的指向可能会产生冲突，比如下图中的.data节符号和$SG99522字符串字面值符号，都是static类型，value和section_number的值也都一样，如果都按照节区+偏移的方式解析符号，则节符号会解析错误。不过好在写loader时可以不关注节符号，因为我们只关心和重定位那些在代码中被引用的符号，而节名符号没有引用，可以不关注。如果非要区分二者，可以通过辅助符号，cl会为每个节符号生成一个辅助符号。



  • IMAGE_SYM_CLASS_FUNCTION：0x65，函数符号，用的不多，通过type字段区分函数和其他符号

  • IMAGE_SYM_CLASS_FILE：0x67，文件名符号

  • 其他值：表示不同的存储类型

• number_of_aux_symbols，辅助符号的数量：某些符号类型需要额外的信息，辅助符号紧跟在主符号之后，辅助信息的大小与CoffSymbol大小一致，但内容的解析对不同主符号是不同的。目前看只有节符号后面有辅助符号，编写loader时可以先不考虑辅助符号。

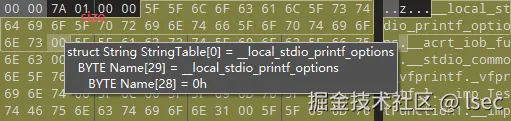

6. 字符串表（String Table）

字符串表存储符号表中用到的长字符串名称（函数名、全局变量名等），用于存储超过8个字节的符号名。字符串表的位置没有直接存到CoffFileHeader中，不能直接定位到其位置，但字符串表是紧跟在符号表之后，所以可以通过下面的公式计算出其相对文件起始的偏移：

string_table_offset = file_header->pointer_to_symbol_table + file_header->number_of_symbols * sizeof(CoffSymbol);

字符串表开始的4字节是表的大小，大小包括开始的这4个字节，后面就是字符串顺序排列了，每个字符串以0结尾。

二、CoffLoader的实现细节

了解了COFF文件的格式，加载过程就比较直观了，主要包括以下几个步骤：

1. 解析 COFF 文件结构

CoffLoader首先读取并解析COFF文件头，然后计算得到节表、符号表、字符串表的地址。

2. 计算并申请加载COFF所需的内存空间

所需的内存空间用于存放各个节区的内容，以及导入函数的地址表（类似PE中的IAT）。有些节区仅在静态链接的时候会用到，不需要加载到内存，可以根据CoffSectionHeader.characteristics将它们过滤掉。

加载后的各个节区不要求是连续的，所以可以单独为各个节区申请内存空间，但这样可能会导致节区间的距离相距较远，如果超过0xffffffff，COFF内部符号的重定位就会出现问题，在x64下需要注意这个问题。

所以，我们选择为COFF分配一整块可读可写可执行的内存，然后将节区内容逐个写入到该内存中对应位置。严谨点的话，需要将各个节区的大小按页面大小进行对齐，并根据CoffSectionHeader.characteristics为各个节区分配不同的内存属性，我们这里偷懒一点，就不去修改内存属性了。

bool CoffLoader::isSectionNeedMap(CoffSectionHeader &section) {
  // 有这三个属性的节区可以不加载
  const uint32_t kDiscarded = IMAGE_SCN_LNK_INFO | IMAGE_SCN_LNK_REMOVE | IMAGE_SCN_MEM_DISCARDABLE;
  return (section.characteristics & kDiscarded) == 0;
}

uint32_t CoffLoader::mapSections() {
  // 计算加载所需空间大小，包括节区数据和函数地址表
  size_t image_size = 0;
  size_t reloc_count = 0;
  for (uint16_t i = 0; i < file_header_->number_of_sections; ++i) {
    CoffSectionHeader &section = section_table_[i];
    if (isSectionNeedMap(section)) {
      image_size += section.size_of_raw_data;
      image_size = align(image_size, 0x10); // 对齐节，可选操作
      reloc_count += section.number_of_relocations;
    }
  }
  image_size += reloc_count * sizeof(void *); // 为函数地址表预留空间

  // 申请一块可读可写可执行的内存
  uint8_t *image_base = (uint8_t *)VirtualAlloc(nullptr, image_size, MEM_COMMIT, PAGE_EXECUTE_READWRITE);
  if (image_base == nullptr) {
    return kErrAllocCoffImageFailed;
  }

  memset(image_base, 0xCC, image_size); // 初始化为0xCC
  ...
}

上面代码为节区做了0x10的对齐，这是可选的。对齐操作，以及后面将内存初始化为0xCC，只是为了方便人工查看加载后的汇编代码和数据。

注意：未初始化的全局变量，在COFF文件中是没有对应的节区的，需要加载时进行分配，所以上述计算得到的image_size不包含它们，如果我们在编写C源文件时保证不定义未初始化的全局变量，则使用上述代码计算image_size即可。如果想要兼容未初始化的全局变量，需要遍历符号表，找section_number == 0，value > 0（见上面对CoffSymbol.storage_class的介绍）的符号，累加value值获取变量所需的总大小，然后加到上面的image_size中。

3. 拷贝节区内容到内存

内存分配好后，接着就是逐个将节区内容拷贝到内存中，这里要记录下每个节区的起始地址，后面重定位时会用到。

uint32_t CoffLoader::mapSections() {
  // 计算加载所需空间大小，包括节区数据和函数地址表
  ...

  section_addresses_.resize(file_header_->number_of_sections, nullptr);

  // 拷贝节区数据
  size_t rva = 0;
  for (uint16_t i = 0; i < file_header_->number_of_sections; ++i) {
    CoffSectionHeader &section = section_table_[i];
    if (isSectionNeedMap(section)) {
      LOG("section %d: name=%s, addr=%p, size=%x\n", i, getSectionName(i).c_str(), image_base + rva,
          section.pointer_to_raw_data);
      if (section.pointer_to_raw_data > 0) {
        memcpy(image_base + rva, raw_data_ + section.pointer_to_raw_data, section.size_of_raw_data);
      } else { // pointer_to_raw_data == 0, .bss节, 空字符串""会被编译到.bss节
        memset(image_base + rva, 0, section.size_of_raw_data);
      }
      section_addresses_[i] = image_base + rva; // 记录下每个节区的起始地址
      rva += section.size_of_raw_data;
      rva = align(rva, 0x10);
    } else {
      LOG("section %d: name=%s, discarded\n", i, getSectionName(i).c_str());
    }
  }

  image_base_ = image_base;
  image_size_ = image_size;
  api_table_ = (void **)(image_base_ + rva);
  LOG("image: base=%p, size=%zx, api_table=%p\n", image_base_, image_size_, api_table_);
  return kErrSuccess;
}

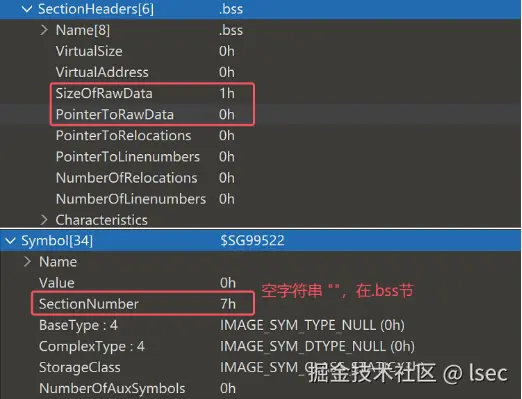

注意：上面有个特殊处理，当section.pointer_to_raw_data == 0时，说明这个节的内容是空的，但是它的size_of_raw_data是大于0的，目前看到的例子就是.bss节，C源码中的空字符串""，会被编译到.bss节，这时候要把对应的内容清0（因为上面申请空间的时候是初始化成了0xCC）。

4. 处理重定位信息

重定位场景

哪些场景需要重定位：

1. 模块内符号引用：被引用的符号在COFF文件内
   • 函数调用：编译成 E8 xxxxxxxx，相对偏移进行调用，重定位方式为REL32
   • 全局变量读写：使用变量地址，重定位方式x86为I386_DIR32（比如a1 xxxxxxxx mov eax, dword [_b]），x64为AMD64_REL32（比如8B05 xxxxxxxx mov eax,dword [b]）
2. 模块外符号引用，看声明方式：被引用的符号在COFF文件外，比如其他COFF文件或PE文件
   • 使用__declspec(dllimport)声明导入函数，说明是以导入函数的形式调用，编译后函数名称会被修饰成以__imp__(x86)或__imp_(x64)开头，调用函数的指令为FF15 xxxxxxxx，重定位方式x86为I386_DIR32，x64为AMD64_REL32，都是通过函数地址表（IAT）间接调用
   • 非导入函数，编译成E8 xxxxxxxx，相对偏移进行调用，重定位方式为REL32【但我们应该避免使用这种，会造成重定位麻烦】

重定位过程有两个重要环节：先获取符号地址，然后将符号地址按重定位类型修正到重定位位置。

符号地址获取

模块内符号：符号地址 = 节区起始地址 + 节区内偏移

模块外符号：这里是指以导入函数形式引用的外部函数，通过LoadLibrary + GetProcAddress动态获取地址，所以导入函数名需要指明所属dll，在C源码中可以通过dll_name$api_name的方式声明导入函数，比如：

DECLSPEC_IMPORT HANDLE WINAPI KERNEL32$CreateFileA(....);

编译后对应的符号是__imp__KERNEL32$CreateFileA@28(x86)或__imp_KERNEL32$CreateFileA(x64)，这样就可以从符号名中分离出dll名和函数名，然后动态解析函数地址。

注意：导入函数是间接通过地址表（类似PE的IAT）间接调用的，所以函数地址要写入到地址表中，最终返回的符号地址是地址表中对应项的地址。

void *CoffLoader::getSymbolAddress(uint32_t sym_index) {
  if (sym_index >= file_header_->number_of_symbols) {
    LOG("error: symbol index %d out of range %d\n", sym_index, file_header_->number_of_symbols);
    return nullptr;
  }

  void *sym_addr = symbol_to_address_[sym_index];
  if (sym_addr != nullptr) {
    LOG("symbol %d: parsed, addr=%p\n", sym_index, sym_addr);
    return sym_addr;
  }

  CoffSymbol &symbol = symbol_table_[sym_index];
  char short_name[sizeof(symbol.first.name) + 1] = "";
  char *sym_name = nullptr;
  if (symbol.first.value[0] != 0) {
    memcpy(short_name, symbol.first.name, sizeof(symbol.first.name));
    sym_name = short_name;
  } else {
    sym_name = string_table_ + symbol.first.value[1];
  }

  if (symbol.section_number == 0) { // COFF外符号，这里不支持未初始化的全局变量
    if (isImportedSymbol(sym_name)) {
      void *addr = getImportedAddress(sym_name); // LoadLibrary + GetProcAddress
      sym_addr = insertToApiTable(addr); // 导入函数返回的是地址表中的地址
    }
  } else { // COFF内符号
    uint16_t section_index = symbol.section_number - 1;
    sym_addr = section_addresses_[section_index] + symbol.value;
  }

  if (sym_addr != nullptr) {
    symbol_to_address_[sym_index] = sym_addr;
  }

  LOG("symbol %d: name=%s, addr=%p\n", sym_index, sym_name, sym_addr);
  return sym_addr;
}

// 将地址插入API地址表中，返回插入的位置的地址
void *CoffLoader::insertToApiTable(void *sym_addr) {
  if (sym_addr == nullptr) {
    return nullptr;
  }

  void *addr = (void *)&api_table_[api_count_]; // 函数地址表中的对应地址
  api_table_[api_count_] = sym_addr;
  ++api_count_;
  return addr;
}

指令修正

地址修正过程需要根据重定位的类型分别进行处理，上面介绍重定位表时已经介绍过各种常见的重定位类型，它们的具体修正方式见下面的代码，对于一些不熟悉的重定位类型，可以报错不处理，或者参考其他项目中的实现，比如Ghidra，Ghidra也支持加载COFF文件，一定也有重定位处理^[7][8]。

uint32_t CoffLoader::relocInstr(uint8_t *reloc_addr, uint16_t reloc_type, uint8_t *sym_addr) {
#ifdef _WIN64
  // x64
  if (reloc_type == IMAGE_REL_AMD64_ABSOLUTE) {
    return kErrSuccess;
  }
  if (reloc_type == IMAGE_REL_AMD64_ADDR64) {
    *(uint64_t *)reloc_addr += (uint64_t)sym_addr;
  } else if (reloc_type == IMAGE_REL_AMD64_ADDR32) {
    uint8_t *dst = sym_addr + *(uint32_t *)reloc_addr;
    *(uint32_t *)reloc_addr = (uint32_t)(uintptr_t)dst;
  } else if (reloc_type == IMAGE_REL_AMD64_ADDR32NB) {
    *(uint32_t *)reloc_addr += (uint32_t)(sym_addr - image_base_);
  } else if (reloc_type == IMAGE_REL_AMD64_REL32) {
    *(uint32_t *)reloc_addr += (uint32_t)(sym_addr - (reloc_addr + 4));
  } else if (reloc_type == IMAGE_REL_AMD64_REL32_1) {
    *(uint32_t *)reloc_addr += (uint32_t)(sym_addr - (reloc_addr + 4 + 1));
  } else if (reloc_type == IMAGE_REL_AMD64_REL32_2) {
    *(uint32_t *)reloc_addr += (uint32_t)(sym_addr - (reloc_addr + 4 + 2));
  } else if (reloc_type == IMAGE_REL_AMD64_REL32_3) {
    *(uint32_t *)reloc_addr += (uint32_t)(sym_addr - (reloc_addr + 4 + 3));
  } else if (reloc_type == IMAGE_REL_AMD64_REL32_4) {
    *(uint32_t *)reloc_addr += (uint32_t)(sym_addr - (reloc_addr + 4 + 4));
  } else if (reloc_type == IMAGE_REL_AMD64_REL32_5) {
    *(uint32_t *)reloc_addr += (uint32_t)(sym_addr - (reloc_addr + 4 + 5));
  } else {
    return kErrUnSupportedRelocationType;
  }
#else
  // x86
  if (reloc.type == IMAGE_REL_I386_ABSOLUTE) {
    return kErrSuccess;
  }
  if (reloc_type == IMAGE_REL_I386_DIR32) {
    *(uint32_t *)reloc_addr += (uint32_t)sym_addr;
  } else if (reloc_type == IMAGE_REL_I386_DIR32NB) {
    *(uint32_t *)reloc_addr += (uint32_t)(sym_addr - image_base_);
  } else if (reloc_type == IMAGE_REL_I386_REL32) {
    *(uint32_t *)reloc_addr += (uint32_t)(sym_addr - (reloc_addr + 4));
  } else {
    return kErrUnSupportedRelocationType;
  }
#endif // _WIN64
  return kErrSuccess;
}

合起来，整个重定位的代码如下：遍历每个节，找到其重定位表，然后逐个处理每个重定位项，获取重定位项对应的符号地址，然后按重定位类型修正对应指令。

uint32_t CoffLoader::relocSymbols() {
  for (uint16_t i = 0; i < file_header_->number_of_sections; ++i) {
    uint8_t *sec_addr = section_addresses_[i];
    if (section_addresses_[i] == nullptr) {
      continue; // 未加载的节
    }

    CoffSectionHeader &section = section_table_[i];
    CoffReloc *reloc_list = (CoffReloc *)(raw_data_ + section.pointer_to_relocations);
    for (uint32_t j = 0; j < section.number_of_relocations; ++j) {
      CoffReloc &reloc = reloc_list[j];
      uint8_t *reloc_addr = sec_addr + reloc.virtual_address;

      // 获取符号地址
      uint8_t *sym_addr = (uint8_t *)getSymbolAddress(reloc.symbol_bable_index);
      if (sym_addr == nullptr) {
        return kErrGetSymbolAddressFailed;
      }

      // 修正指令
      uint32_t err = relocInstr(reloc_addr, reloc.type, sym_addr);
      if (err != kErrSuccess) {
        return err;
      }
    }
  }

  return kErrSuccess;
}

5. 执行入口点

上述步骤完成后，COFF文件加载过程就结束了，如果想要执行COFF中的代码，需要约定一个入口函数，然后通过符号表找到该入口点函数的地址，然后调用它，COFF文件中的代码就像普通程序一样在当前进程中运行了。

// 获取入口函数 `run` 的地址
void *CoffLoader::getEntryAddress() {
  for (uint32_t i = 0; i < file_header_->number_of_symbols; ++i) {
    CoffSymbol &symbol = symbol_table_[i];
#ifdef _WIN64
    if (symbol.first.value[0] == '\0nur' && symbol.section_number > 0) { // x64入口函数的符号名"run"
#else
    if (symbol.first.value[0] == 'nur_' && symbol.section_number > 0) { // x86入口函数的符号名"_run"
#endif
      return section_addresses_[symbol.section_number - 1] + symbol.value;
    }
  }
  return nullptr;
}

// 执行入口函数
uint32_t CoffLoader::run() {
  typedef void (*PEntryFunction)();
  PEntryFunction entry = (PEntryFunction)getEntryAddress();
  if (entry == nullptr) {
    return kErrNoEntryFunction;
  }

  entry();
  return kErrSuccess;
}

三、扩展功能与注意事项

1. 扩展函数

我们可以将一些常用函数注册到loader中，作为对loader功能的扩展，供C代码调用。在加载时需要将COFF文件和这些函数进行链接，保证调用正常。对于COFF文件来说，调用扩展函数属于模块外引用，有两种使用方式：

• 非导入调用：函数调用被编译成相对地址调用 E8 xxxxxxxx，x86下OK，但是x64下不行，因为函数地址和重定位地址的距离会超过32位，无法通过32位偏移调用
• 导入调用：函数调用被编译成间接通过地址表调用 FF15 xxxxxxxx，和系统API调用方式一样，可兼容x86、x64

所以我们选择以导入调用的方式去声明和处理扩展函数，为了让loader能够区分扩展函数和系统API，源码中声明扩展函数时可以不加dll名，或者指定一个特殊的dll名：

// C源码中声明扩展函数和系统函数示例：

// 扩展函数声明不带dll名，`MyFunction`编译成 `__imp__MyFunction`(x86) 或 `__imp_MyFunction`(x64)
DECLSPEC_IMPORT void MyFunction(uint32_t a, uint32_t b, char *c);

// 系统函数带dll名，`KERNEL32$CreateFileA`编译成 `__imp__KERNEL32$CreateFileA@28`(x86) 或 `__imp_KERNEL32$CreateFileA`(x64)
DECLSPEC_IMPORT HANDLE WINAPI KERNEL32$CreateFileA(....);

loader只需要在上述重定位操作获取导入函数的符号地址时，兼容下扩展函数即可，可以判断__imp_符号中有无$来区分扩展函数和系统函数，或者通过函数名的hash进行匹配。

// 注册扩展函数
void CoffLoader::registerFunction(const char *name, void *addr) {
  uint32_t hash = sshCrc32(name, strlen(name));
  registered_functions_[hash] = addr; // 使用map保存扩展函数的名称和地址的对应关系: 函数名crc => 函数地址
}

// 获取导入函数的地址
void *CoffLoader::getImportedAddress(const char *sym_name) {
  // map中能找到符号名hash，说明是扩展函数，直接返回注册的函数地址
  uint32_t sym_name_hash = sshCrc32(sym_name, strlen(sym_name));
  void *sym_addr = registered_functions_[sym_name_hash];
  if (sym_addr != nullptr) {
    return sym_addr;
  }

  // 否则按系统函数处理，切分dll名和函数名，动态解析函数地址
  char dll_name[100] = "";
  char api_name[100] = "";
  size_t offset = IMP_SYMBOL_PREFIX_LEN;
  const char *splitter = strchr(sym_name + offset, '$');
  if (splitter == nullptr) {
    return nullptr; // invalid imp symbol
  }

  size_t len = splitter - sym_name - offset;
  memcpy(dll_name, sym_name + offset, len);
  *(uint32_t *)(dll_name + len) = 'lld.'; // .dll

  const char *splitter2 = strchr(splitter + 1, '@');
  if (splitter2 != nullptr) {
    len = splitter2 - splitter - 1;
  } else {
    len = strlen(splitter + 1);
  }
  memcpy(api_name, splitter + 1, len);

  HMODULE hmod = GetModuleHandleA(dll_name);
  if (hmod == nullptr) {
    hmod = LoadLibraryA(dll_name);
    if (hmod == nullptr) {
      return nullptr;
    }
  }
  return GetProcAddress(hmod, api_name);
}

2. COFF文件保护

COFF文件中有一些敏感的内容容易泄露文件的功能，在一些场景中（比如反外挂场景中下发COFF文件检测外挂），我们不想COFF文件的功能被轻易分析，需要对COFF文件进行一些保护：

• 混淆代码：比如使用ollvm混淆代码，提升分析难度
• 抹除非必要节：不需要加载到内存中的节，可以直接抹除文件中的对应内容，比如.drectve和.debug$S节

    // 清除`.drectve`和`.debug$S`节的内容
    for (uint16_t i = 0; i < file_header->number_of_sections; ++i) {
      CoffSectionHeader &section = section_table[i];
      if (memcmp(section.name, ".drectve", 8) == 0 || memcmp(section.name, ".debug$S", 8) == 0) {
        memset(&file_data[section.pointer_to_raw_data], 0, section.size_of_raw_data);
      }
      memset(section.name, 0, sizeof(section.name));
    }


• 符号名混淆：变量名、函数名
  • COFF内符号：只有COFF内部的引用，不涉及外部链接操作，符号名不必须，根据符号索引可以定位到符号位置，所以可以清除符号名，也可以使用符号名hash替换
  • COFF外符号中注册的扩展函数：主要是用来从注册的扩展函数列表中查找对应函数的地址，但不一定使用函数名查找，可以使用函数名hash去查找
  • COFF外符号中导入的系统函数：需要动态加载dll和获取API地址，所以需要保留符号名，但可以进行加密，在加载dll前进行解密

  // 符号名保护
  for (uint32_t i = 0; i < file_header->number_of_symbols; ++i) {
    CoffSymbol &symbol = symbol_table[i];
    char *name = nullptr;
    size_t name_len = 0;
    if (symbol.first.value[0] != 0) {
      name = symbol.first.name;
      while (name_len < 8 && name[name_len] != '\0') {
        ++name_len;
      }
    } else {
      name = string_table + symbol.first.value[1];
      name_len = strlen(name);
    }

    if (memcmp(name, "__imp_", 6) == 0 && strchr(name, '$') != nullptr) {
        // 导入的系统函数，加密符号名
      encryptSymbol(name, name, symbol.first.value[1]);
    } else {
        // 扩展函数，或COFF内部符号，清除符号名，并记录符号名hash
      uint32_t name_hash = sshCrc32(name, name_len);
      memset(name, 0, name_len);
      symbol.first.value[0] = 0xffffffff; // value[0]为0xffffffff，表明是处理后的符号名，value[1]符号名的hash
      symbol.first.value[1] = name_hash;
    }

    if (symbol.number_of_aux_symbols > 0) {
      i += symbol.number_of_aux_symbols; // 略过辅助符号
    }
  }


3. 源文件编写规则

• 使用C而不是C++
  • C更轻量化、代码体积小，避免C++运行时的一大堆内容
  • C的ABI接口更统一，编译后的变量名/函数名规则更简单统一，loader处理起来更简单
• 不使用C运行时函数：如printf等，会产生外部模块符号引用，需要的话，可以通过扩展函数进行封装
• 全局变量要初始化，除非loader支持未初始化的情况
• 关闭安全特性：使用微软的cl工具编译时，要关闭缓冲区安全检查/GS-, 避免产生security cookie相关的外部模块符号引用
  • debug编译：cl /GS- /c Test.c /FoTest.obj /Od
  • release编译：cl /GS- /c Test.c /FoTest.obj /O2 /DNDEBUG

4. 开源地址

开源地址：gitcode.com/lsec096/Cof…, 包括CoffLoader，以及Coff文件保护工具CoffProtect

参考

[1] Beacon Object Files. hstechdocs.helpsystems.com/manuals/cob…

[2] Machine Types. learn.microsoft.com/en-us/windo…

[3] File Characteristics. learn.microsoft.com/en-us/windo…

[4] 重定位类型-x86. learn.microsoft.com/en-us/windo…

[5] 重定位类型-x64. learn.microsoft.com/en-us/windo…

[6] 符号的Type. learn.microsoft.com/en-us/windo…

[7] Ghidra中的重定位处理-x86. github.com/NationalSec…

[8] Ghidra中的重定位处理-x64. github.com/NationalSec…
