一、核心架构与类定义
Android 14的多窗口管理已完全重构为基于层级容器（WindowContainer）的树形结构，核心类如下：
RootWindowContainer
源码路径：frameworks/base/services/core/java/com/android/server/wm/RootWindowContainer.java
职责：全局窗口层级树的根容器，管理所有物理/虚拟屏幕（DisplayContent）
关键属性：
mWindowManagerServer :与WMS关联
mDisplays： 所有屏幕的实例
Task
源码路径：frameworks/base/services/core/java/com/android/server/wm/Task.java
职责: 替代旧版ActivityStack，管理一组ActivityRecord，支持动态调整边界（mBounds）
关键方法:
`
//设置窗口物理区域
@Override
public int setBounds(Rect bounds) {
if (isRootTask()) {
return setBounds(getRequestedOverrideBounds(), bounds);
}
int rotation = Surface.ROTATION_0;
final DisplayContent displayContent = getRootTask() != null
? getRootTask().getDisplayContent() : null;
if (displayContent != null) {
rotation = displayContent.getDisplayInfo().rotation;
}
final int boundsChange = super.setBounds(bounds);
mRotation = rotation;
updateSurfacePositionNonOrganized();
return boundsChange;
}`
`/**
* @param reason The reason for moving the root task to the front.
* @param task If non-null, the task will be moved to the top of the root task.
*/
@VisibleForTesting
void moveToFront(String reason, Task task) {
if (!isAttached()) {
return;
}
mTransitionController.recordTaskOrder(this);
final TaskDisplayArea taskDisplayArea = getDisplayArea();
if (!isActivityTypeHome() && returnsToHomeRootTask()) {
// Make sure the root home task is behind this root task since that is where we
// should return to when this root task is no longer visible.
taskDisplayArea.moveHomeRootTaskToFront(reason + " returnToHome");
}
final Task lastFocusedTask = isRootTask() ? taskDisplayArea.getFocusedRootTask() : null;
if (task == null) {
task = this;
}
task.getParent().positionChildAt(POSITION_TOP, task, true /* includingParents */);
taskDisplayArea.updateLastFocusedRootTask(lastFocusedTask, reason);
}`
ActivityRecord
源码路径：frameworks/base/services/core/java/com/android/server/wm/ActivityRecord.java
职责：记录单个Activity的元数据及运行时状态，直接绑定WMS的WindowToken
关键属性：
`Task mTask; // 所属Task
int mDisplayId; // 所在屏幕ID
ActivityState mState; // 生命周期状态（RESUMED/PAUSED等）`
**` ActivityTaskSupervisor
`源码路径：frameworks/base/services/core/java/com/android/server/wm/ActivityTaskSupervisor.java
职责：协调跨进程Activity启动、生命周期切换及多窗口栈迁移
关键逻辑：
`void startActivity(); // 处理Intent解析和栈决策
void resumeFocusedTasksTopActivities(); // 触发焦点栈顶Activity的RESUME`
二、多窗口模式下的栈管理机制
1. 分屏模式（Split-Screen）
实现原理：
栈拆分：通过SplitScreenController将屏幕划分为两个DisplayArea，每个区域绑定独立Task
源码流程：
`// SplitScreenController.java
void splitPrimaryTask(Task primaryTask, Rect leftBounds, Rect rightBounds) {
// 创建新DisplayArea
DisplayArea.Tokens leftArea = createDisplayArea(leftBounds);
DisplayArea.Tokens rightArea = createDisplayArea(rightBounds);
// 迁移Task至指定区域
primaryTask.reparent(leftArea);
secondaryTask.reparent(rightArea);
}`
生命周期规则：
仅焦点栈顶Activity处于RESUMED状态，非焦点栈顶Activity为PAUSED但可见
状态同步：通过ActivityTaskSupervisor.handlePauseActivity()和handleResumeActivity()跨进程同步
2. 自由窗口模式（Freeform）
动态调整：
**窗口拖拽**：WindowManagerService通过WindowContainerTransaction更新Task.mBounds
边界生效：触发Task.onConfigurationChanged()，通知应用重布局
启动参数：
`// 通过ActivityOptions指定初始尺寸
ActivityOptions options = ActivityOptions.makeBasic();
options.setLaunchBounds(new Rect(0, 0, 800, 600));`
3.画中画模式
栈管理：
PinnedTaskController管理PINNED_STACK_ID栈，强制Z轴置顶
窗口合成：SurfaceFlinger通过LayerState标记PIP窗口为LAYER_PIP
进入流程：
// ActivityRecord.java
void enterPictureInPictureMode() {
mAtmService.moveActivityToPinnedStack(mToken); // 迁移至PIP栈
}
三、 关键流程和源码交互
1. Activity 启动与栈决策

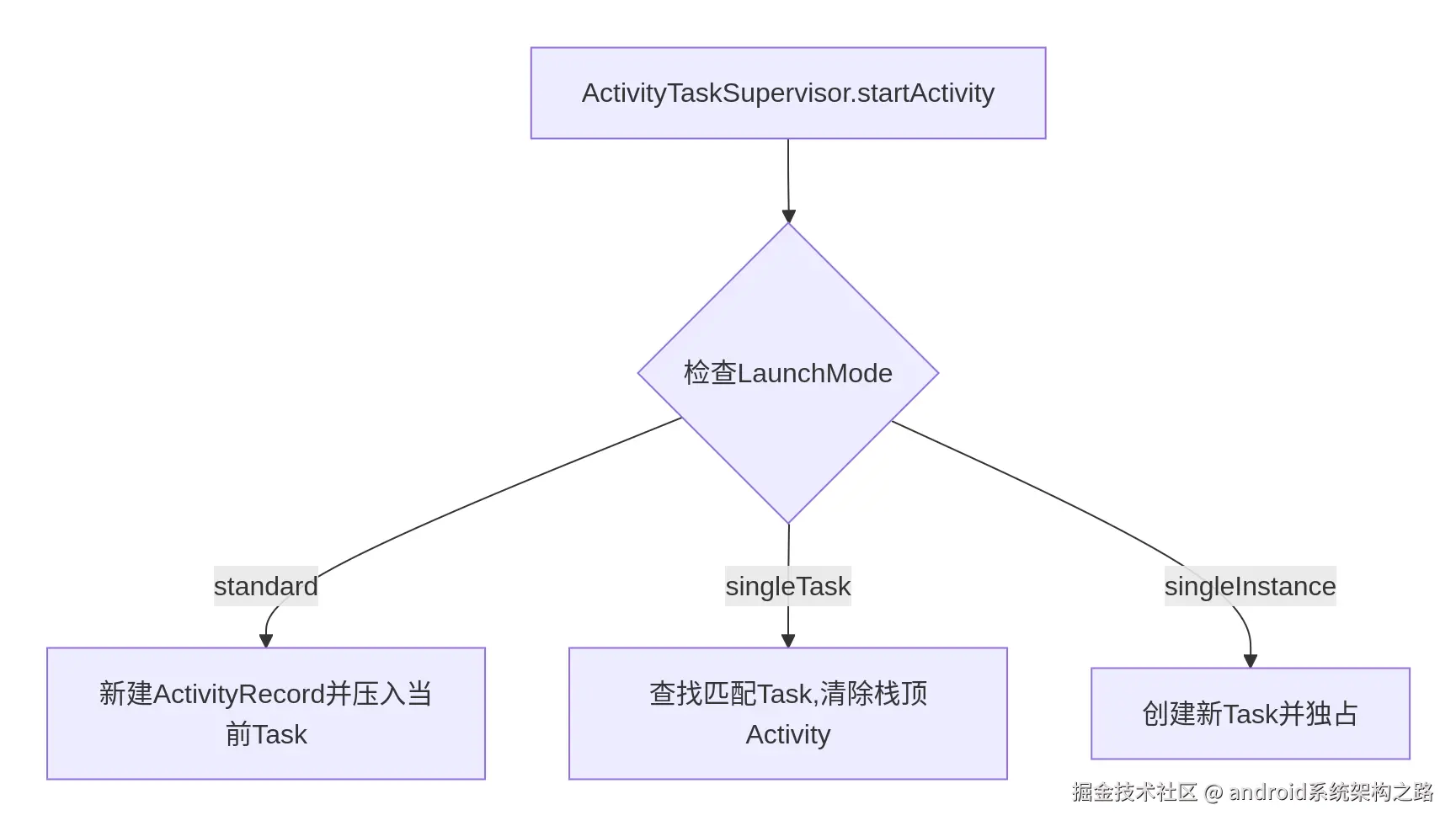

启动决策树
源码锚点：
ActivityStarter.execute()处理Flag和Affinity匹配
RootWindowContainer.getOrCreateTask()创建/复用Task
2. 窗口层级合成
Z轴计算：
WindowLayersController.assignLayer()根据Task.mLayer和窗口类型排序
关键逻辑：
`// WindowLayersController.java
void assignLayers(WindowContainer root) {
for (WindowContainer child : root.getChildren()) {
child.assignLayer(this);
}
}`
四、调试与验证
1. 关键调试命令（Android 14生效）
`# 查看所有Task及ActivityRecord
adb shell dumpsys activity containers
# 显示窗口层级与Z轴顺序
adb shell dumpsys window windows
# 查看特定Task的边界信息
adb shell dumpsys activity task <task_id>`

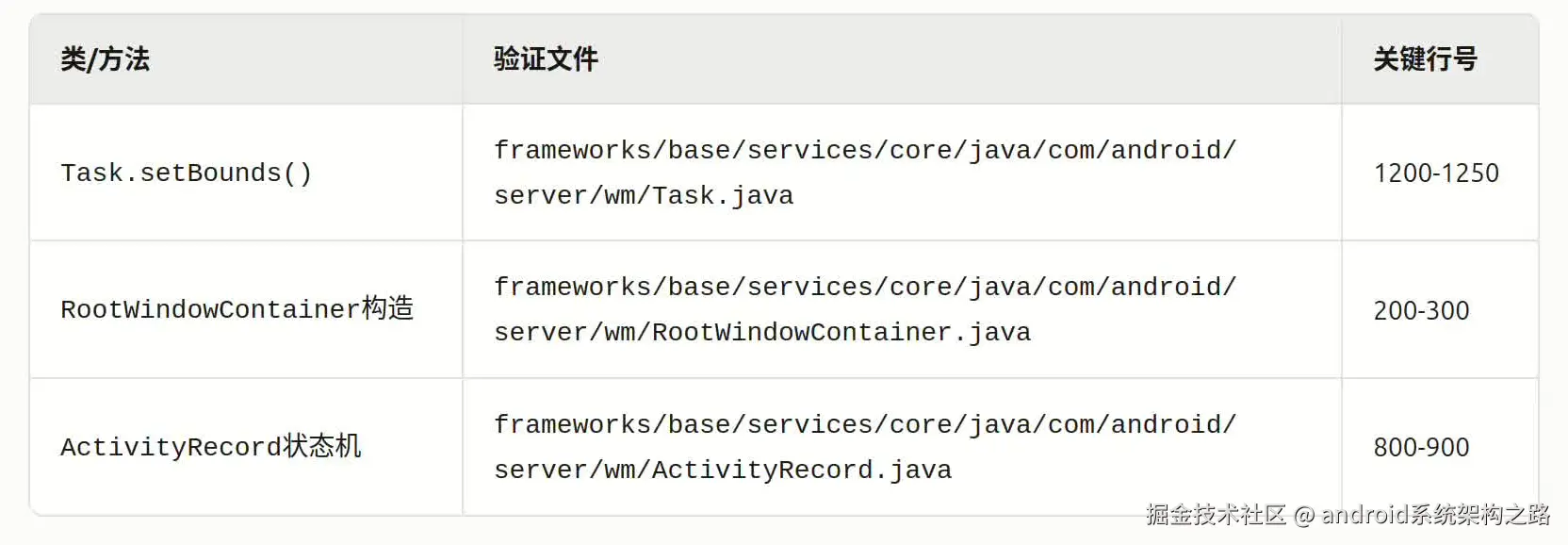

2. 源码验证点
总结
Android 14的多窗口栈管理基于层级容器树（WindowContainer），通过RootWindowContainer协调全局层级，Task实现动态边界控制，ActivityTaskSupervisor处理跨进程调度。开发者需重点关注：
容器树操作：DisplayContent与Task的reparent()逻辑
状态同步机制：ActivityRecord.mState与WMS的WindowState强绑定 调试工具链：结合dumpsys命令与源码断点（如ActivityTaskSupervisor.resumeFocusedTasksTopActivities()）验证行为
