Quagga配置指南：基于OSPF等值路由的服务器负载均衡实现

一、实验目标

通过开源路由软件 Quagga 实现 OSPF 动态路由协议，并在多台服务器上配置共享虚拟 IP（VIP），使网络设备上存在多条等值路由，从而实现多个服务器使用单个 VIP 同时为客户端提供服务。

---

二、实验环境准备

✅ 创建三台虚拟机：

虚拟机名称	角色说明
Server1	模拟路由器
Server2	真实业务服务器
Server3	真实业务服务器

所有服务器均使用 CentOS 7.9 操作系统，并且网络管理工具为 network。

三、IP地址规划

设备/接口	IP地址	子网掩码	说明
Server1 ens33	192.168.1.10	255.255.255.0	-
Server2 ens33	192.168.1.20	255.255.255.0	-
Server3 ens33	192.168.1.30	255.255.255.0	-
Server2 lo	192.168.20.20/32	255.255.255.255	Loopback 接口，作为 VIP
Server3 lo	192.168.20.20/32	255.255.255.255	Loopback 接口，作为 VIP

四、ens33接口配置（Server1 / Server2 / Server3）

1. Server1上IP配置示例：

对于每台服务器，编辑网络接口配置文件以设置静态IP。假设默认的网络接口名称为ens33。

对于 Server2 和 Server3，只需分别将 IPADDR 修改为 192.168.1.20 和 192.168.1.30，其余配置保持一致。

vim /etc/sysconfig/network-scripts/ifcfg-ens33

TYPE=Ethernet
BOOTPROTO=static
DEFROUTE=yes
IPV4_FAILURE_FATAL=no
NAME=ens33
DEVICE=ens33
ONBOOT=yes
IPADDR=192.168.1.10            # `更改为对应的IP地址`
NETMASK=255.255.255.0
GATEWAY=192.168.1.2             # `更改为对应的网关`
DNS1=114.114.114.114
DNS2=223.5.5.5

保存并退出编辑器 (按 Esc 键, 输入 :wq)

# 重启网络服务
systemctl restart network

---

五、修改主机名（Server1 / Server2 / Server3）

请根据当前服务器角色设置对应的主机名。以下命令需在三台服务器上分别执行：

• Server1 执行：

  sudo hostnamectl set-hostname server1


• Server2 执行：

   sudo hostnamectl set-hostname server2


• Server3 执行：

   sudo hostnamectl set-hostname server3


提示：更改主机名后，建议同时更新 /etc/hosts 文件以包含本机的主机名解析，例如：

127.0.0.1   localhost localhost.localdomain localhost4 localhost4.localdomain4
::1         localhost localhost.localdomain localhost6 localhost6.localdomain6
192.168.1.10   server1
192.168.1.20   server2
192.168.1.30   server3

---

六、安装 Quagga 和 Telnet 工具 （Server1 / Server2 / Server3）

• 在所有三台服务器上执行以下命令：

# 安装 Quagga 路由软件
yum install -y quagga.x86_64

# 安装 Telnet 工具（用于管理 Quagga）
yum install -y telnet.x86_64

七、初始化 Quagga 配置 （server1 / server2 / server3配置相同）

1. server1上的示例：

vim /etc/quagga/zebra.conf

• 根据实际主机名（如server1、server2、server3）添加如下内容：

  #替换为对应的主机名
  hostname server1
  password zebra123
  enable password zebra123


• 保存 (按 Esc 键, 输入 :wq)退出后，修改权限：

  chown quagga:quagga /etc/quagga/zebra.conf


• 初始化 OSPF 配置文件

  cd /etc/quagga
  touch ospfd.conf
  chown quagga:quagga ospfd.conf


• 启动并启用服务：

  systemctl start zebra.service
  systemctl enable zebra.service
  systemctl status zebra.service

  systemctl start ospfd.service
  systemctl enable ospfd.service
  systemctl status ospfd.service


---

八、配置动态路由（OSPF）

🔹 仅在Server1上执行以下命令：

# 登录到 Server1，执行：
vtysh

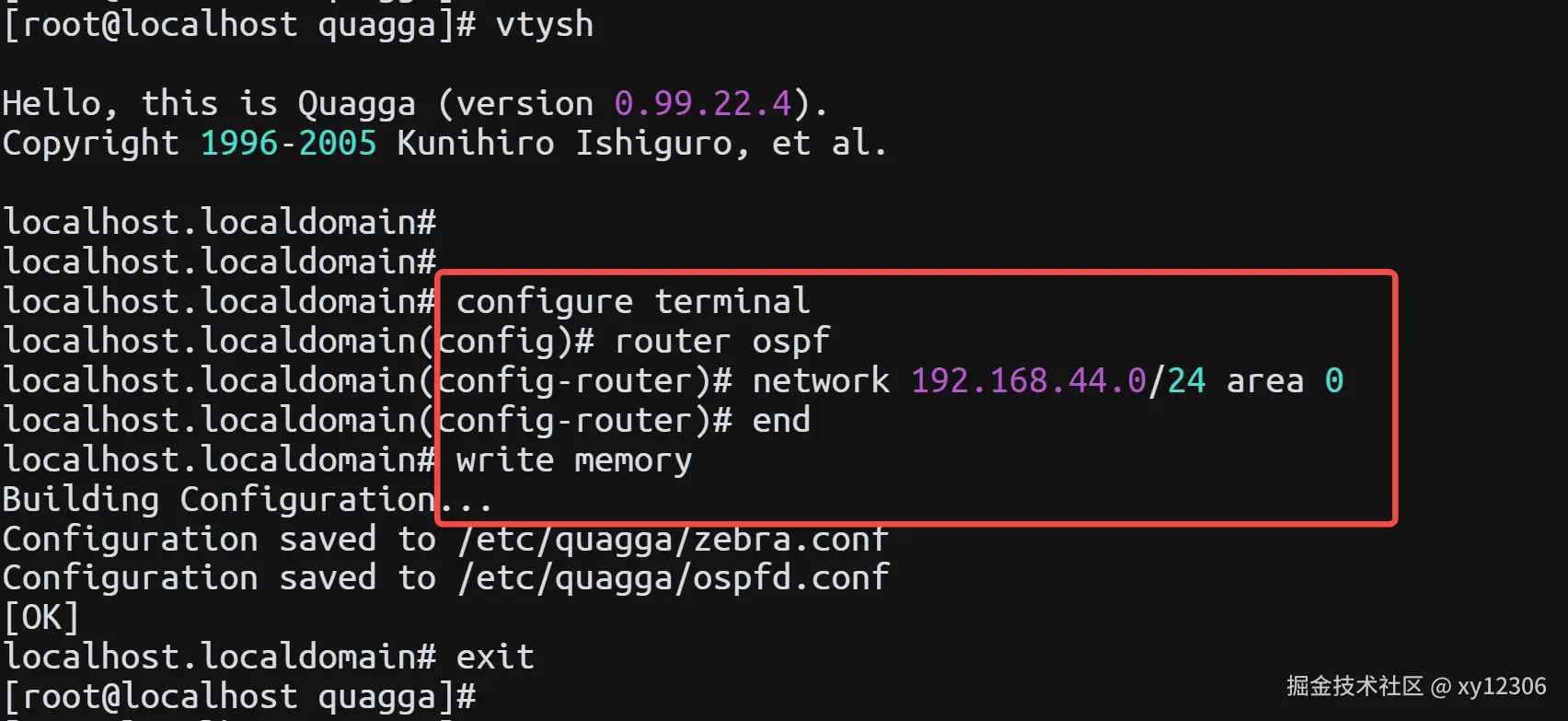

输入以下命令，下图仅为参考：

configure terminal
router ospf
network 192.168.1.0/24 area 0
end
write memory
exit

🔹 仅在Server2上执行以下命令：

# 登录到 Server2，执行：
vtysh

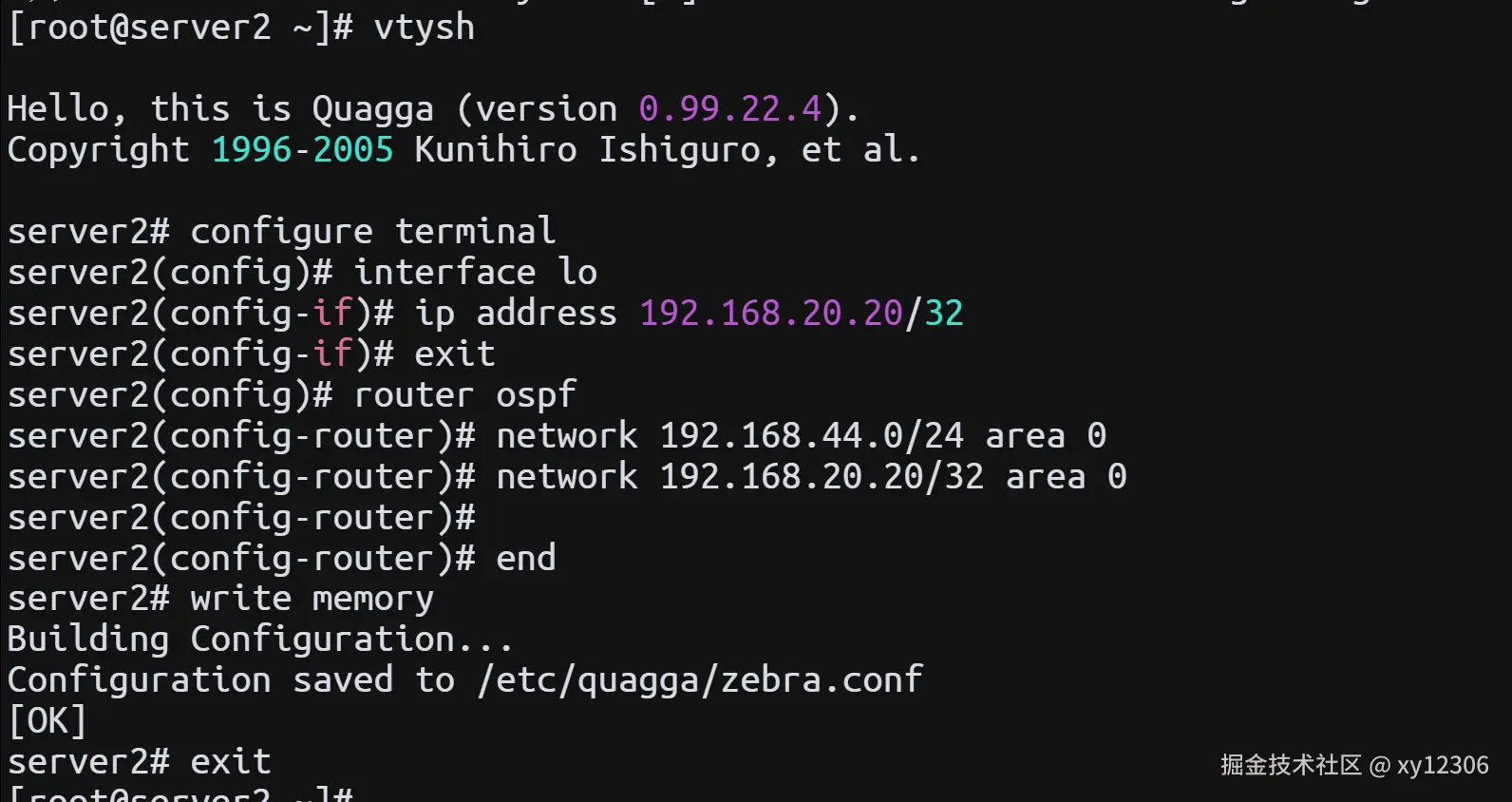

输入以下命令，下图仅为参考：

configure terminal
interface lo
ip address 192.168.20.20/32
exit
router ospf
network 192.168.1.0/24 area 0
network 192.168.20.20/32 area 0
end
write memory
exit

🔹 仅在Server3上执行以下命令：

# 登录到 Server3，执行：
vtysh

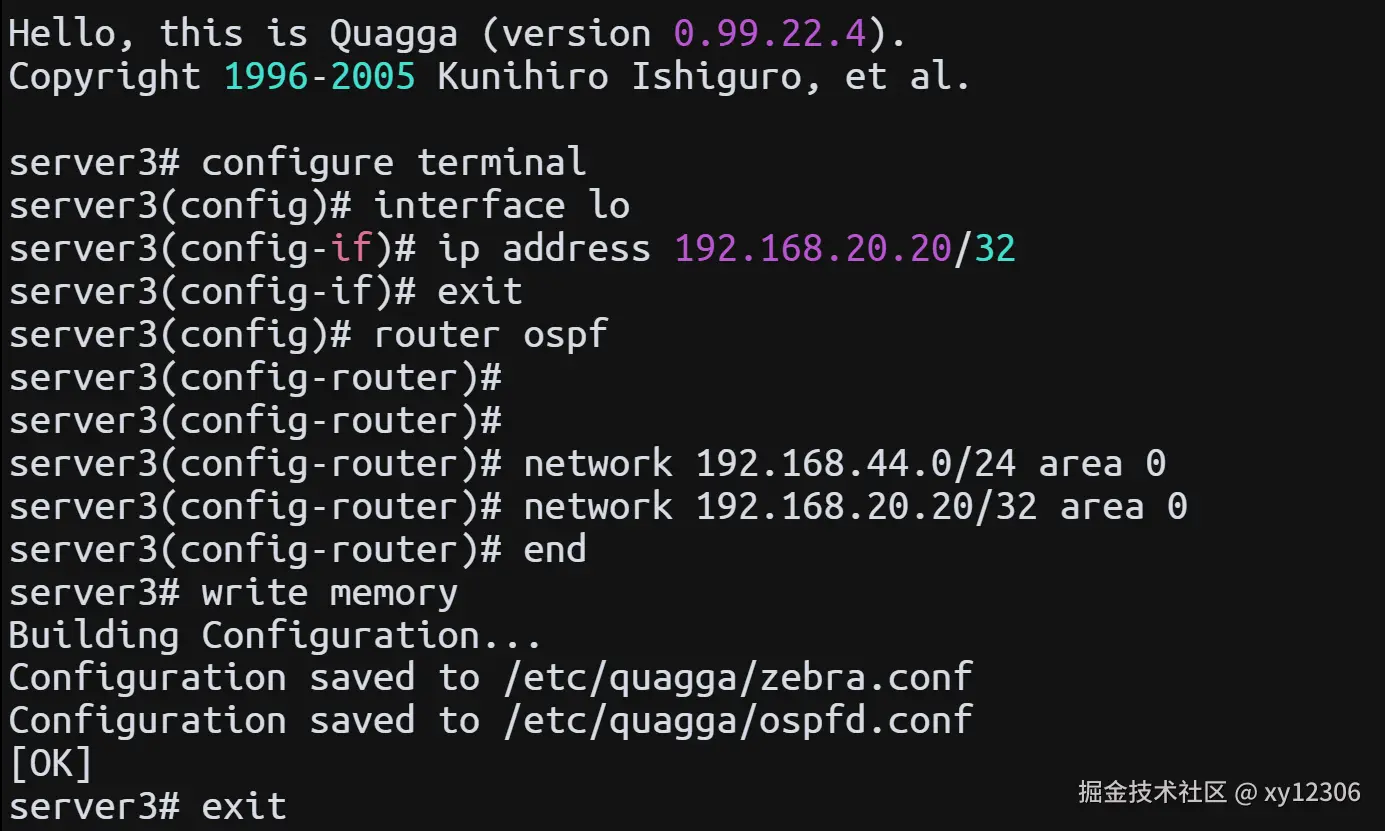

输入以下命令：

configure terminal
interface lo
ip address 192.168.20.20/32
exit
router ospf
network 192.168.1.0/24 area 0
network 192.168.20.20/32 area 0
end
write memory
exit

---

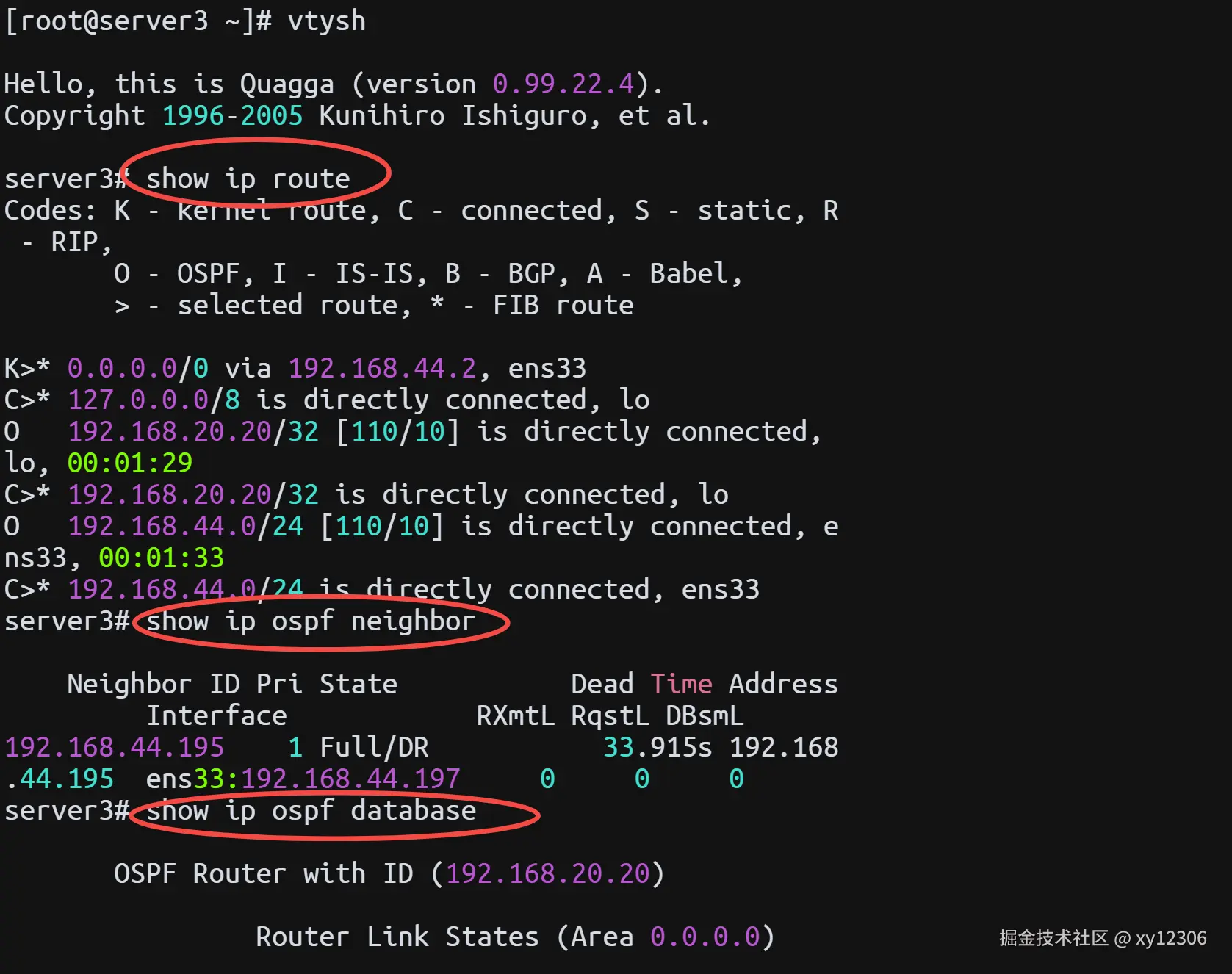

九、运行状态检查

登录到任意一台服务器（如 Server1），执行：

vtysh

输入以下命令进行验证：

show ip route
show ip ospf neighbor
show ip ospf database
show ip ospf database router 192.168.20.20
exit

---
