WPF 实现管道水流效果（完整源码）

前言

在软件开发中，尤其是涉及工业自动化、建筑信息模型（BIM）或模拟系统等领域时，动态展示流体运动效果的需求日益增多。WPF以其强大的图形处理能力和灵活的数据绑定机制，成为实现这类视觉效果的理想选择。

本文将推荐一个基于WPF的管道水流效果的设计与实现过程，在为有类似需求的开发提供参考。

项目介绍

鉴于实际工作中的需求——需要在一个可视化界面中展示管道内水流的动态效果，但网络上关于此类主题的例子质量参差不齐，且很多高质量示例并未公开源代码，因此决定自行开发一个满足特定需求的效果。经过改进和优化后，该效果成功应用于实际项目，并在此基础上整理出一份简洁明了源码分享给社区。

项目功能

本项目主要实现了以下功能：

实时渲染：通过WPF的绘图能力实现实时更新的水流动画。

参数调整：允许用户调整水流速度、颜色等属性以适应不同场景下的显示需求。

自定义路径：支持根据不同的管道布局设计自定义水流路径。

简单易用的API接口：便于集成到其他WPF应用程序中。

项目特点

1、轻量级实现：利用WPF的核心特性，如Canvas、Path等元素，确保整个解决方案既高效又易于维护。

2、高度可定制化：无论是水流的颜色、流动速度还是管道的具体形态都可以轻松修改，以符合具体应用场景的要求。

3、良好的扩展性：架构设计考虑到了未来可能的功能扩展，比如添加更多类型的流体效果或其他交互式元素。

4、清晰的文档与注释：所有关键逻辑部分都配有详细的注释，并提供了必要的使用说明，帮助大家快速上手。

项目代码

1、创建管道

private void CreatePipe()
{
    // 创建管道
    pipe = new Path
    {
        Stroke = Brushes.Red,
        StrokeThickness = 10
    };

    var pipeGeometry = new PathGeometry();
    var pipeFigure = new PathFigure
    {
        StartPoint = new Point(150, 250)
    };

    // 添加直线和折线段
    pipeFigure.Segments.Add(new LineSegment(new Point(200, 250), true));
    pipeFigure.Segments.Add(new LineSegment(new Point(250, 200), true));
    pipeFigure.Segments.Add(new LineSegment(new Point(300, 200), true));
    pipeFigure.Segments.Add(new LineSegment(new Point(350, 300), true));
    pipeFigure.Segments.Add(new LineSegment(new Point(400, 300), true));
    pipeFigure.Segments.Add(new LineSegment(new Point(450, 250), true));
    pipeFigure.Segments.Add(new LineSegment(new Point(550, 250), true));

    pipeGeometry.Figures.Add(pipeFigure);
    pipe.Data = pipeGeometry;

    // 创建水流动画路径
    waterFlow = new Path
    {
        Stroke = Brushes.Blue,
        StrokeThickness = 5,
        StrokeDashArray = new DoubleCollection { 10, 5 }
    };

    // 使用相同的几何图形
    waterFlow.Data = pipeGeometry.Clone();

    // 添加到画布
    MainCanvas.Children.Add(pipe);
    MainCanvas.Children.Add(waterFlow);
}

2、创建水流动画

private void InitializeWaterFlowAnimation()
{
    // 创建水流动画
    waterFlowStoryboard = new Storyboard();
    var animation = new DoubleAnimation
    {
        From = 0,
        To = 15,
        Duration = TimeSpan.FromSeconds(1),
        RepeatBehavior = RepeatBehavior.Forever
    };

    Storyboard.SetTarget(animation, waterFlow);
    Storyboard.SetTargetProperty(animation, new PropertyPath("(Path.StrokeDashOffset)"));

    waterFlowStoryboard.Children.Add(animation);
    waterFlowStoryboard.Begin(this);
}

3、反转动画方向

private void ToggleFlowButton_Click(object sender, RoutedEventArgs e)
{
    isFlowingLeftToRight = !isFlowingLeftToRight;
    waterFlowStoryboard.Stop();

    // 反转动画方向
    var animation = new DoubleAnimation
    {
        From = isFlowingLeftToRight ? 0 : 15,
        To = isFlowingLeftToRight ? 15 : 0,
        Duration = TimeSpan.FromSeconds(1),
        RepeatBehavior = RepeatBehavior.Forever
    };

    Storyboard.SetTarget(animation, waterFlow);
    Storyboard.SetTargetProperty(animation, new PropertyPath("(Path.StrokeDashOffset)"));

    waterFlowStoryboard.Children.Clear();
    waterFlowStoryboard.Children.Add(animation);
    waterFlowStoryboard.Begin(this);
}

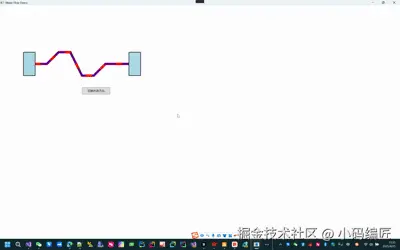

项目效果

项目源码

Gitee：gitee.com/jackgong/wp…

总结

通过这个项目，我们不仅解决了工作中遇到的实际问题，还探索了如何利用WPF创建复杂而又美观的动画效果。

以上仅展示了水流效果的部分功能。更多实用特性和详细信息，请大家访问项目源码。

希望通过本文能为WPF 在上位机和工业自动化开发方面提供有价值的参考。感谢您阅读本篇文章，欢迎在评论区留言交流，分享您的宝贵经验和建议。
