LabVIEW声音与振动测量分析

基于 LabVIEW 开发的专业声音与振动信号分析工具，通过读取 WAV 格式音频文件，实现对信号的多维度分析与测量。将复杂的声学与振动分析算法集成于图形化界面中。程序具备以下核心能力：

1. ​​信号读取与回放：持续读取指定路径下的 WAV 文件，并支持实时音频播放
2. 多维分析能力：涵盖频谱分析、失真度测量、频率响应测试与时频分析四大领域
3. 智能文件匹配：针对特定分析类型（如频响函数测量）自动关联匹配的双通道数据
4. 结果可视化：通过波形图、频谱图、瀑布图等多种形式直观展示分析结果

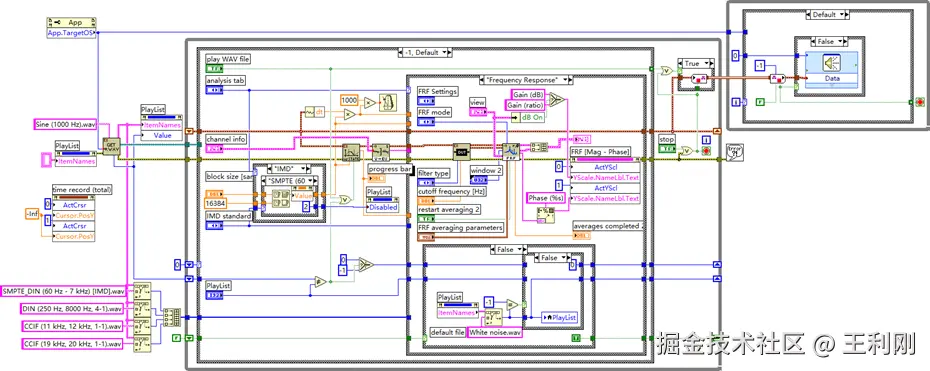

核心功能模块

1. 信号加载与预处理层

• 内置防抖动算法处理采样率不匹配问题
• 支持多通道信号的同步采集与解析

2. 分析功能矩阵

分析类型	技术细节	应用场景示例
基带 FFT	1024/2048/4096 点可选，支持汉宁 / 布莱克曼等 5 种窗函数	噪声源识别
Zoom FFT	局部频谱细化分析，频率分辨率达 0.1Hz	齿轮箱故障特征频率精确提取
1/3 倍频程	符合 IEC 61260 标准，自动计算各频带声压级	环境噪声评价
频率响应	双通道互谱法计算 H1/H2 传递函数，自动补偿相位延迟	扬声器频响曲线测试
THD+N	谐波次数可设（默认 10 次），分离基波与谐波能量	功率放大器非线性失真评估
IMD	双音互调测试，自动计算 2f1-f2、2f2-f1 等互调产物	音频混频器性能验证
STFT 时频分析	窗口长度自适应算法，时频分辨率动态平衡	电机启动过程瞬态分析

3. 限值测试子系统

• 支持时域（RMS / 峰值）与频域（特定频率成分）双维度监测
• 三级报警机制：警告（黄）→ 报警（红）→ 紧急停机（声光电联动）
• 历史超限数据自动归档，支持趋势分析

• 采用三线程设计实现 I/O、计算、显示分离
• 环形缓冲区容量动态调整（默认 1024 帧）
• 基于 LabVIEW DVR 技术的低延迟数据传输

技术优势

1. 算法优化
2. • 采用重叠 FFT 算法提高频谱分析频率分辨率
   • 自适应阈值降噪技术增强弱信号特征提取能力
   • 多线程并行计算使复杂分析任务效率提升 40%
3. 用户体验设计
4. • 智能文件关联：自动识别双通道 WAV 文件中的输入 / 输出信号
   • 一键分析：预设常用分析参数组合，减少重复配置
   • 结果可视化模板：支持自定义报告模板导出功能
5. 系统扩展性
6. • 预留 DAQ 硬件接口，支持后续升级为在线监测系统
   • 开放分析算法接口，可集成第三方信号处理库
   • 支持分布式部署，通过 DataSocket 实现远程协同分析

典型应用场景

1. 声学产品研发
2. • 扬声器频率响应与失真度测试
   • 耳机隔音效果评估
   • 麦克风指向性模式分析
3. 机械健康监测
4. • 轴承故障特征频率识别（通过振动信号）
   • 电机转子不平衡检测
   • 齿轮箱啮合频率监测
5. 环境噪声控制
6. • 工业厂区噪声源定位
   • 建筑声学性能验证
   • 交通噪声频谱特性分析
7. 教育科研领域
8. • 信号处理课程实验平台
   • 语音特征提取研究
   • 振动控制算法验证

使用进阶

1. 高级参数配置
2. • 分析带宽设置：根据信号特性选择合适的 FFT 点数
   • 窗函数选择指南：汉宁窗（通用）、矩形窗（瞬态信号）、布莱克曼窗（高精度频谱）
   • 平均方式优化：线性平均适合稳定信号，指数平均突出瞬态变化
3. 测量精度提升
4. • 采样率匹配：确保分析带宽覆盖感兴趣频率范围
   • 信号预滤波：使用内置抗混叠滤波器去除高频噪声
   • 校准程序：定期使用标准信号源进行系统校准
5. 自动化测试方案
6. • 批量处理：结合 LabVIEW 的 For 循环实现多文件自动分析
   • 结果比对：内置测量结果数据库，支持历史数据对比分析
   • 报警脚本：自定义超限处理逻辑，实现自动化响应

技术规格与限制

1. 系统要求
2. • LabVIEW 2018 及以上版本
   • Sound and Vibration Toolkit 2020 Q4
   • 推荐配置：Intel i5 以上 CPU，8GB RAM，独立显卡
3. 性能指标
4. • 频率分析范围：0.1Hz-20kHz（取决于采样率）
   • 幅度测量精度：±0.5dB
   • 频率分辨率：最高达 0.01Hz（Zoom FFT 模式）
   • 实时处理能力：支持 192kHz 采样率的单通道信号
5. 已知限制
6. • 暂不支持压缩音频格式（如 MP3）
   • 长时间分析大文件可能导致内存占用过高
   • 复杂环境下的本底噪声消除需手动设置参数

故障排除

1. 常见错误代码
2. • Error 200011：WAV 文件格式不兼容（建议转换为 16/24 位 PCM 格式）
   • Error 200037：内存不足（关闭其他程序或增加系统虚拟内存）
   • Error 200054：分析参数冲突（检查采样率与 FFT 点数匹配性）
3. 性能优化建议
4. • 关闭不必要的视觉特效（通过选项菜单设置）
   • 定期清除临时文件（存储在 % temp%/NI_Analysis 目录）
   • 使用固态硬盘存储大型 WAV 文件

此 VI 通过将专业的声学与振动分析技术封装为图形化操作界面，显著降低了工程师使用门槛，同时保持了测量精度与分析深度。其模块化设计与可扩展性确保了在不同行业的适应性，是声音与振动工程领域的实用工具。
