基于 Vue 3 的可视化编辑器开发：拖拽、渲染、数据响应与辅助线实现

以下是一个基于 Vue 3 的可视化编辑器的实现方案，涵盖 拖拽交互、组件渲染、数据响应式更新 和 辅助线功能，并结合代码示例解析核心逻辑。

---

1. 核心功能概述

本项目实现了一个可视化编辑器，用户可以通过以下方式操作画布：

• 拖拽组件：从组件库拖拽元素到画布。
• 动态渲染：实时显示拖拽后的组件。
• 数据响应：通过 Vue 3 的响应式系统更新组件状态。
• 辅助线：移动或调整组件时显示对齐辅助线。

---

2. 拖拽交互实现

2.1 拖拽事件绑定

在画布容器上绑定 @dragover 和 @drop 事件：

<div class="canvas" @dragover="handleDragOver" @drop="handleDrop">

• handleDragOver：阻止默认行为，允许拖放。

  const handleDragOver = (e) => {
    e.preventDefault();
    e.dataTransfer.dropEffect = "copy"; // 设置拖拽效果为“复制”
  };


• handleDrop：读取拖拽数据并创建组件。

  const handleDrop = (e) => {
    e.preventDefault();
    const index = e.dataTransfer.getData("index"); // 从 dataTransfer 获取组件索引
    if (index) {
      const component = deepCopy(componentList[index]); // 深拷贝组件模板
      // 计算组件位置（基于鼠标坐标）
      component.style.top = e.clientY - rectInfo.y - component.style.height / 2;
      component.style.left = e.clientX - rectInfo.x - component.style.width / 2;
      compnentsStore.addComponent(component); // 存入状态管理
      compnentsStore.createSnapShot(); // 创建快照用于撤销/重做
    }
  };


2.2 拖拽组件的动态绑定

通过 dataTransfer 传递组件索引，确保拖拽后能正确生成对应组件。

---

3. 动态渲染与样式绑定

3.1 组件渲染

使用 v-for 遍历 compnentsStore.componentData，动态生成画布元素：

<div v-for="(item, index) in compnentsStore.componentData" :key="index">
  <component :is="item.component" :component="item"></component>
</div>

• component 标签：动态渲染传入的组件（如按钮、文本框等）。

• itemStyle 方法：将组件样式对象转换为 CSS 字符串。

  const itemStyle = (style) => {
    return { position: "absolute", ...styleSplit(style).boxStyle };
  };


3.2 交互点（形状点）渲染

通过 v-for 生成 8 个可拖动的控制点（左上、右上、中心等）：

<div v-for="it in pointList" :key="it" class="shape-point" :style="getPointStyle(it, item)">

• getPointStyle 方法：根据方向计算控制点位置和光标样式。

  const getPointStyle = (point, item) => {
    // 计算 left/top 值
    const style = {
      left: `${newLeft}px`,
      top: `${newTop}px`,
      cursor: cursors[point], // 设置光标样式（如 nw-resize）
    };
    return style;
  };


---

4. 数据响应式更新

4.1 状态管理

通过 useCompnentsStore 管理组件数据和操作：

• addComponent：添加新组件。
• setShapeStyle：更新组件样式（如位置、大小）。
• createSnapShot：记录操作快照，用于撤销/重做。

4.2 响应式变量

使用 ref 和 computed 实现 UI 与状态同步：

• 选中状态高亮：

  :class="{ active: compnentsStore.curComponentData.map((it) => it.id).includes(item.id) }"


• 画布样式绑定：

  const canvasStyleData = computed(() => {
    return {
      height: compnentsStore.canvasStyleData.height + "px",
      width: compnentsStore.canvasStyleData.width + "px",
    };
  });


---

5. 辅助线功能

5.1 辅助线显示逻辑

当移动或调整组件时，通过 mitter 事件触发辅助线更新：

mitter.emit("move", markLineComponent.value);

• MarkLine.vue 组件：根据传入的组件位置和大小绘制横向/纵向辅助线。
• 对齐逻辑：通过比较组件边界与画布其他组件的边界，计算是否需要显示辅助线。

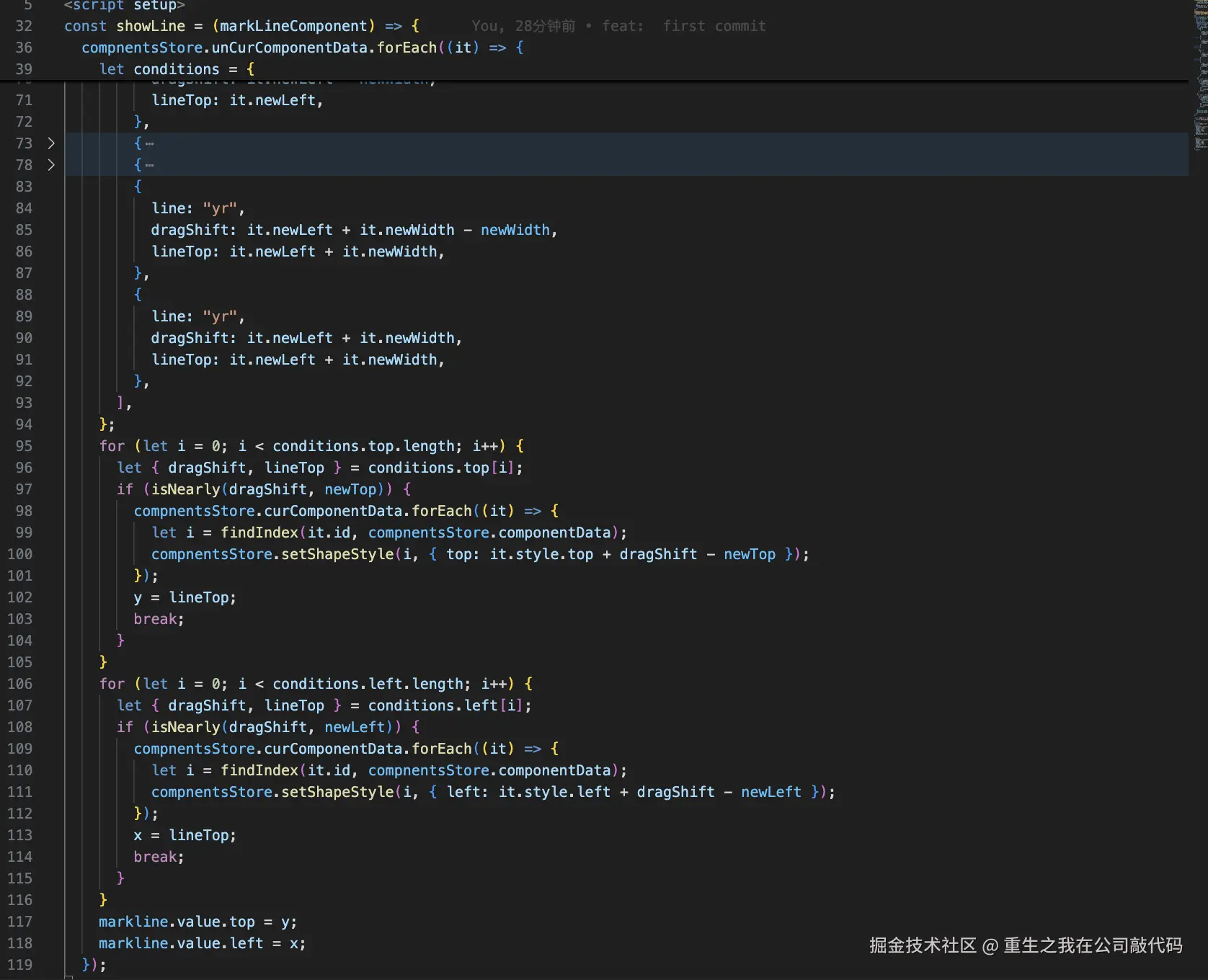

5.2 示例代码

在 MarkLine.vue 中，监听 move 事件并计算对齐位置：

mitter.on("move", (component) => {
  const { top, left, width, height } = component.style;
  const lines = calculateAlignmentLines(component, allComponents); // 计算对齐线
  this.lines = lines;
});

当用户拖拽组件时，会自动检测与其他组件的对齐关系，并显示横向或纵向的对齐线。代码通过以下步骤完成：

1. 获取当前拖拽组件的旋转后样式。
2. 遍历所有未被选中的组件，检测对齐条件。
3. 如果满足对齐条件，调整当前组件的位置，并记录辅助线位置。

---

关键变量与函数

1. 核心变量

• markLineComponent: 当前正在拖拽的组件（触发辅助线的组件）。
• newLeft, newTop, newWidth, newHeight: 当前组件旋转后的样式属性。
• y, x: 记录对齐线的垂直/水平位置。
• markline.value: 存储最终的辅助线位置，用于渲染。

2. 关键函数

• getComponentRotatedStyle: 计算组件旋转后的样式（如位置、尺寸）。
• isNearly(a, b) : 判断两个数值是否接近（用于对齐条件判断）。
• compnentsStore.setShapeStyle: 更新组件样式（如位置）。

---

代码逻辑详解

1. 获取当前组件的旋转后样式

const { newLeft, newWidth, newHeight, newTop } = getComponentRotatedStyle(markLineComponent.style);

• 通过 getComponentRotatedStyle 获取组件旋转后的样式属性（考虑了旋转角度的影响）。

2. 遍历未被选中的组件

compnentsStore.unCurComponentData.forEach((it) => {
  const styleObj = getComponentRotatedStyle(it.style);
  it = { ...it, ...styleObj };

• 遍历所有 未被选中的组件，并获取它们的旋转后样式（newLeft, newTop, newWidth, newHeight）。

3. 定义对齐条件

let conditions = {
  top: [
    // 顶部对齐条件：上方边、中心、下方边
    { line: "xt", dragShift: it.newTop - newHeight, lineTop: it.newTop },
    { line: "xt", dragShift: it.newTop, lineTop: it.newTop },
    { line: "xc", dragShift: it.newTop + it.newHeight / 2 - newHeight / 2, lineTop: it.newTop + it.newHeight / 2 },
    { line: "xb", dragShift: it.newTop + it.newHeight - newHeight, lineTop: it.newTop + it.newHeight },
    { line: "xb", dragShift: it.newTop + it.newHeight, lineTop: it.newTop + it.newHeight },
  ],
  left: [
    // 左侧对齐条件：左边界、中心、右边界
    { line: "yl", dragShift: it.newLeft - newWidth, lineTop: it.newLeft },
    { line: "yl", dragShift: it.newLeft, lineTop: it.newLeft },
    { line: "yc", dragShift: it.newLeft + it.newWidth / 2 - newWidth / 2, lineTop: it.newLeft + it.newWidth / 2 },
    { line: "yr", dragShift: it.newLeft + it.newWidth - newWidth, lineTop: it.newLeft + it.newWidth },
    { line: "yr", dragShift: it.newLeft + it.newWidth, lineTop: it.newLeft + it.newWidth },
  ],
};

• top 条件：检测当前组件的顶部与未选中组件的顶部、中心、底部的对齐。
• left 条件：检测当前组件的左侧与未选中组件的左侧、中心、右侧的对齐。
• dragShift: 当前组件需要调整的位置偏移量。
• lineTop: 辅助线的实际位置。

4. 检查对齐条件并调整位置

for (let i = 0; i < conditions.top.length; i++) {
  let { dragShift, lineTop } = conditions.top[i];
  if (isNearly(dragShift, newTop)) {
    compnentsStore.curComponentData.forEach((it) => {
      let i = findIndex(it.id, compnentsStore.componentData);
      compnentsStore.setShapeStyle(i, { top: it.style.top + dragShift - newTop });
    });
    y = lineTop;
    break;
  }
}

• isNearly: 判断当前组件的 newTop 是否接近 dragShift（即是否满足对齐条件）。
• 调整位置: 如果满足条件，将当前组件的 top 调整为与未选中组件对齐。
• 记录辅助线位置: 设置 y = lineTop，表示需要显示横向辅助线。

5. 类似逻辑处理左侧对齐

for (let i = 0; i < conditions.left.length; i++) {
  let { dragShift, lineTop } = conditions.left[i];
  if (isNearly(dragShift, newLeft)) {
    compnentsStore.curComponentData.forEach((it) => {
      let i = findIndex(it.id, compnentsStore.componentData);
      compnentsStore.setShapeStyle(i, { left: it.style.left + dragShift - newLeft });
    });
    x = lineTop;
    break;
  }
}

• 检测左侧对齐条件，调整当前组件的 left 并记录辅助线位置 x。

6. 更新辅助线位置

markline.value.top = y;
markline.value.left = x;

• 将计算出的辅助线位置赋值给 markline.value，用于在画布上渲染。

---

代码亮点

1. 旋转兼容性：通过 getComponentRotatedStyle 计算旋转后的样式，确保辅助线适用于旋转组件。
2. 多对齐条件支持：支持顶部/底部/中心、左侧/右侧/中心的对齐检测。
3. 响应式更新：通过 compnentsStore.setShapeStyle 实时更新组件位置，触发 Vue 的响应式渲染。

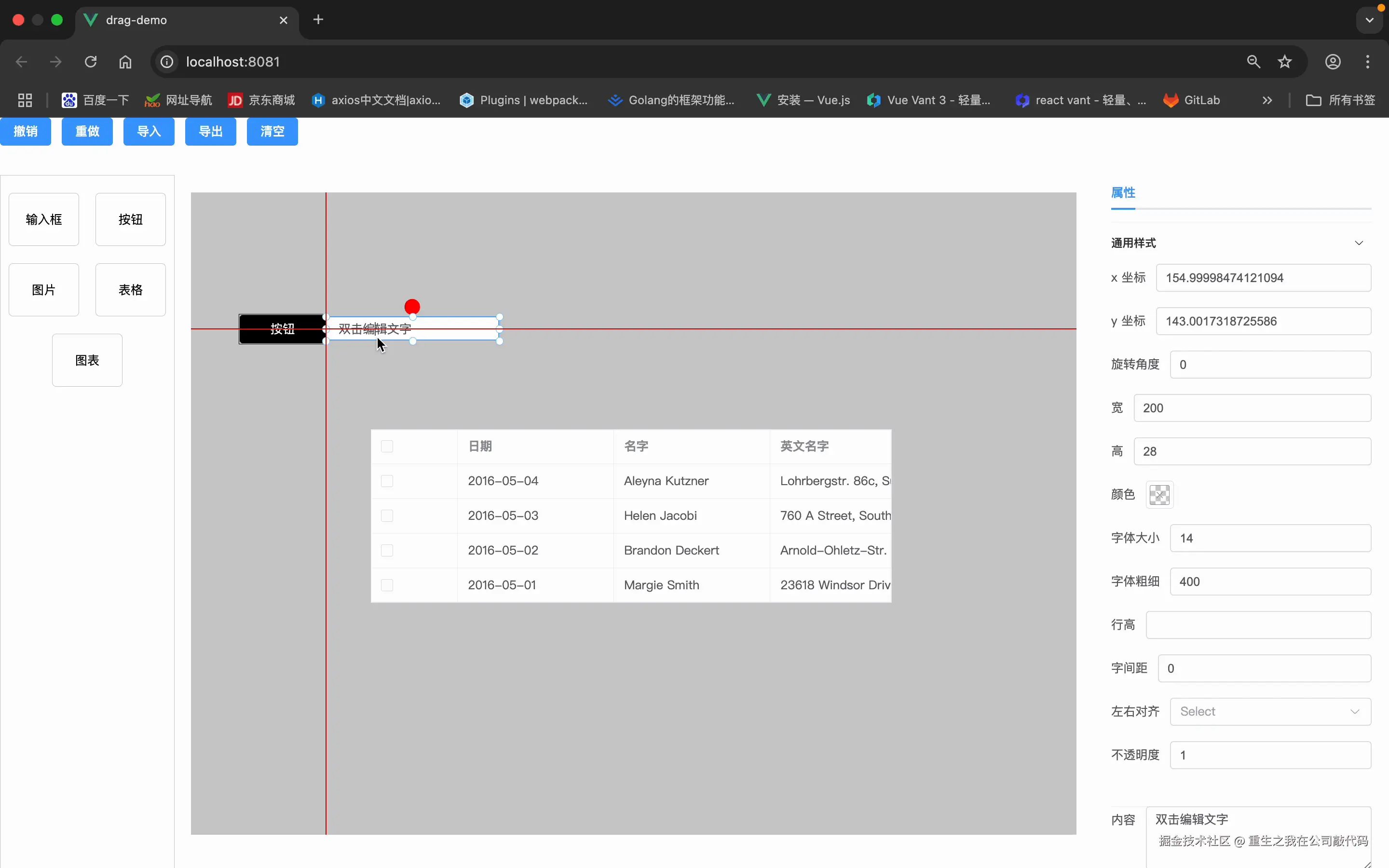

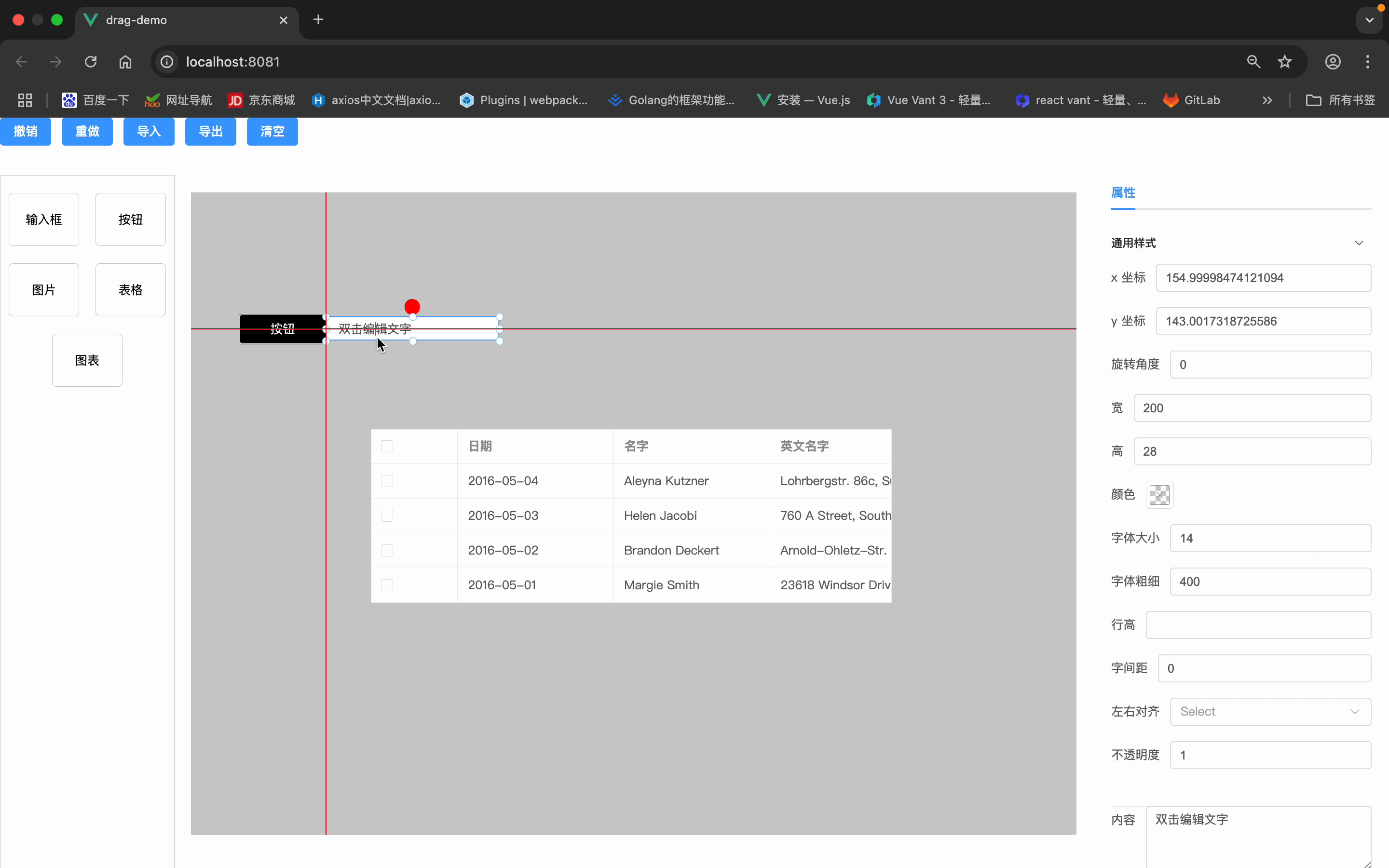

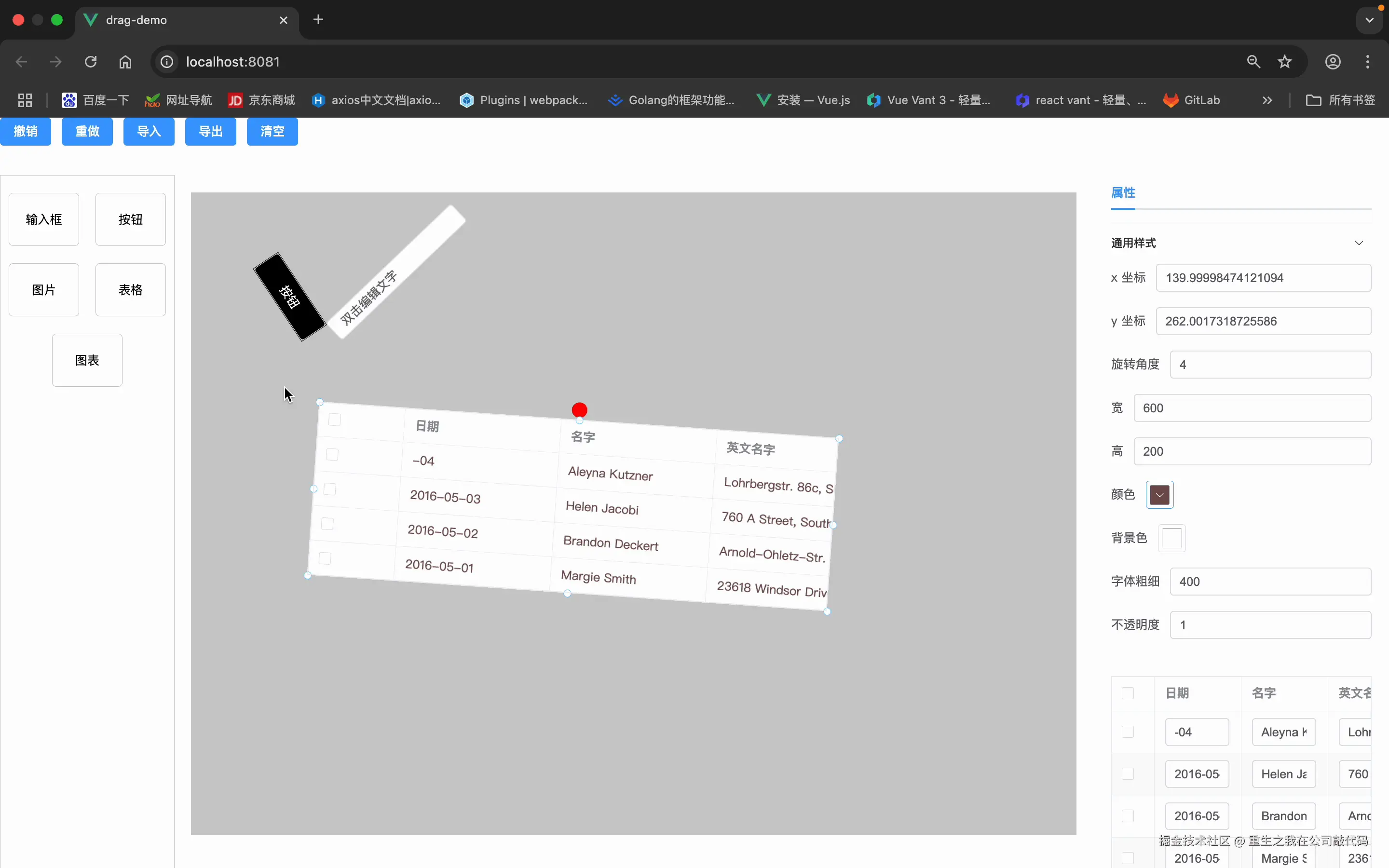

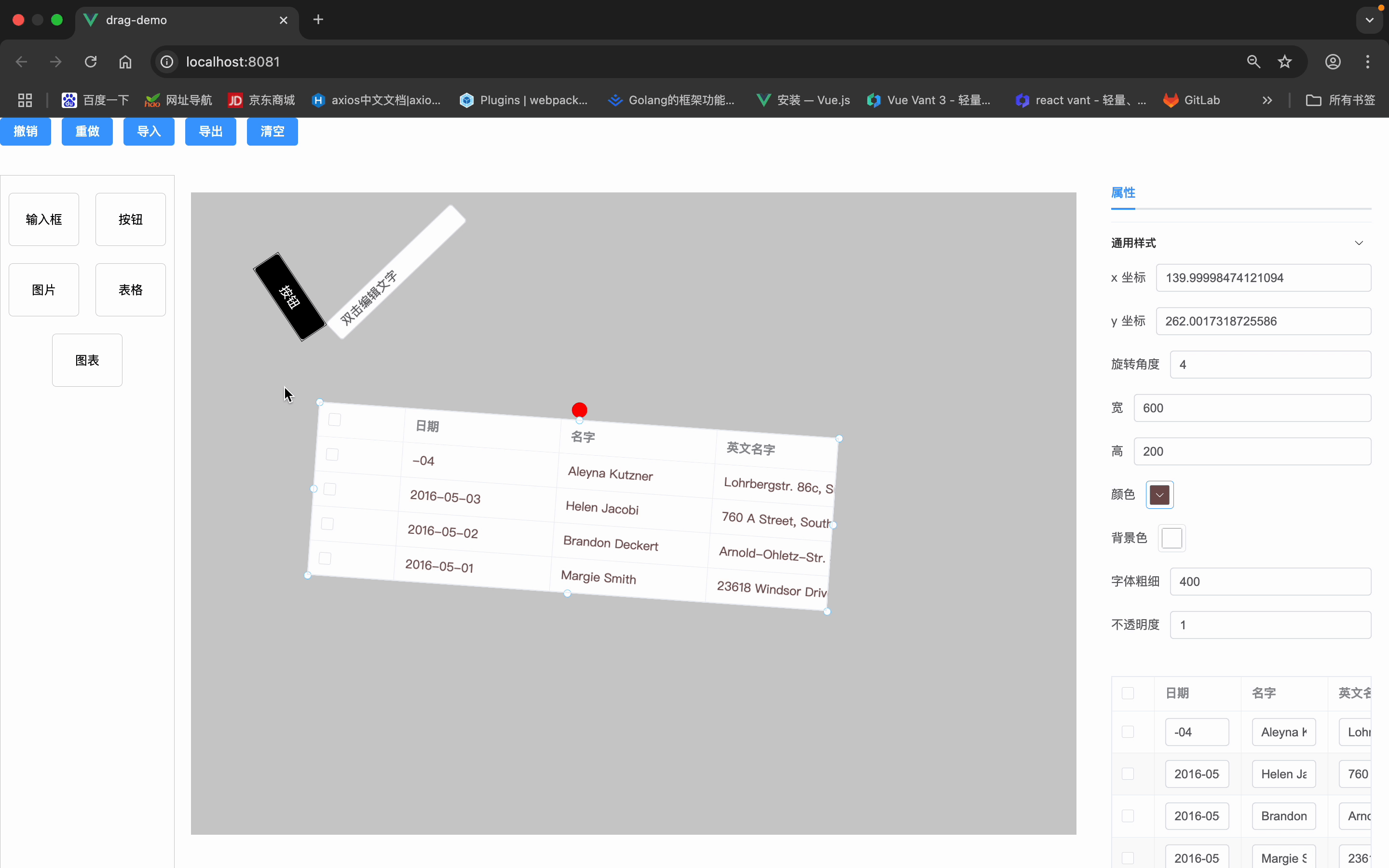

最终效果

代码地址 ： github.com/superWangqq…

总结

本项目通过 Vue 3 的响应式系统和组件化设计，实现了高效的可视化编辑器。拖拽交互、动态渲染、数据绑定和辅助线功能相辅相成，为用户提供流畅的编辑体验。后续可通过优化性能、扩展功能进一步提升实用性。
