需求说明

为了在一台电脑上启动多个显示器屏幕，给电脑连接多个显示器屏幕是一种办法，但是这种办法有以下限制：

1.一台电脑连接的硬件显示器屏幕有限制。

2.显示器和电脑连接的高清线不能超过十几米。

现在想实现如下需求：

1.在一台“本地电脑”上创建10多个虚拟显示器(虚拟桌面，非硬件屏幕)，每个显示器运行不同的工作，展示不同的桌面。

2.局域网中的其他电脑可以共享“本地电脑”的某一个虚拟桌面，或者局域网中的某个硬件(电视、手机、平板、电脑)可以共享“本地电脑”的某一个虚拟桌面，不用考虑硬件连接和与主机的物理距离。

3.在“本地电脑”主桌面上，能使用类似监控格子的界面，实时监控“本地电脑”上多个虚拟桌面的运行情况。

为了实现以上需求，需要安装和配置以下软件： 1.spacedesk 一款免费虚拟桌面软件，一台电脑可以创建出1~15个虚拟桌面，具体流畅程度看硬件配置来当。官方网址：www.spacedesk.net/

spacedesk软件分服务器端和客户端，服务器端能创建多个虚拟显示器，客户端硬件负责显示这些显示器。 spacedesk服务端 下载地址：www.spacedesk.net/download/#s… spacedesk客户端 下载地址：www.spacedesk.net/download/#c…

2.OBS-Studio 这是一款强大的开源的实时流媒体和屏幕录制软件 github地址： github.com/obsproject/… 软件下载地址：github.com/obsproject/…

配置安装

spacedesk服务端安装

spacedesk服务端操作系统支持：Windows10/11。 下边以我的“本地电脑”是windows10 教育版为例，首先下载spacedesk的服务端软件：spacedesk_driver_Win_10_64_v2146.msi

通过网盘分享的文件：spacedesk_driver_Win_10_64_v2146.msi 链接: pan.baidu.com/s/1SMm05E3Q… 提取码: huxk

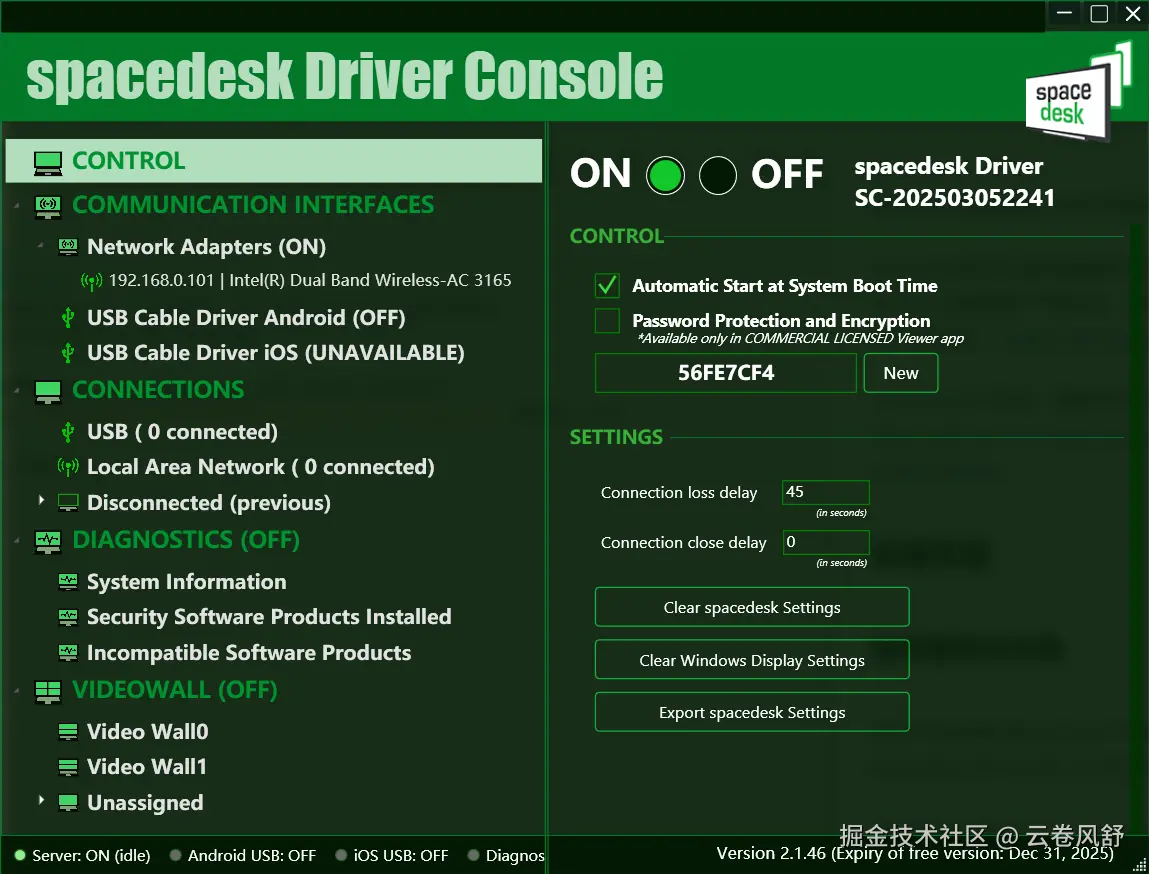

下载完毕后，点鼠标右键”安装“，安装完毕后，界面如下：


在软件界面左侧可以看到本地电脑的ip地址[192.168.0.101] ,右侧有启动开关[ON]，其他都保持默认设置。

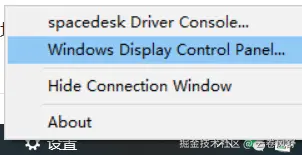

此时在电脑右下角出现一个图标，右键这个图标弹出菜单如下：

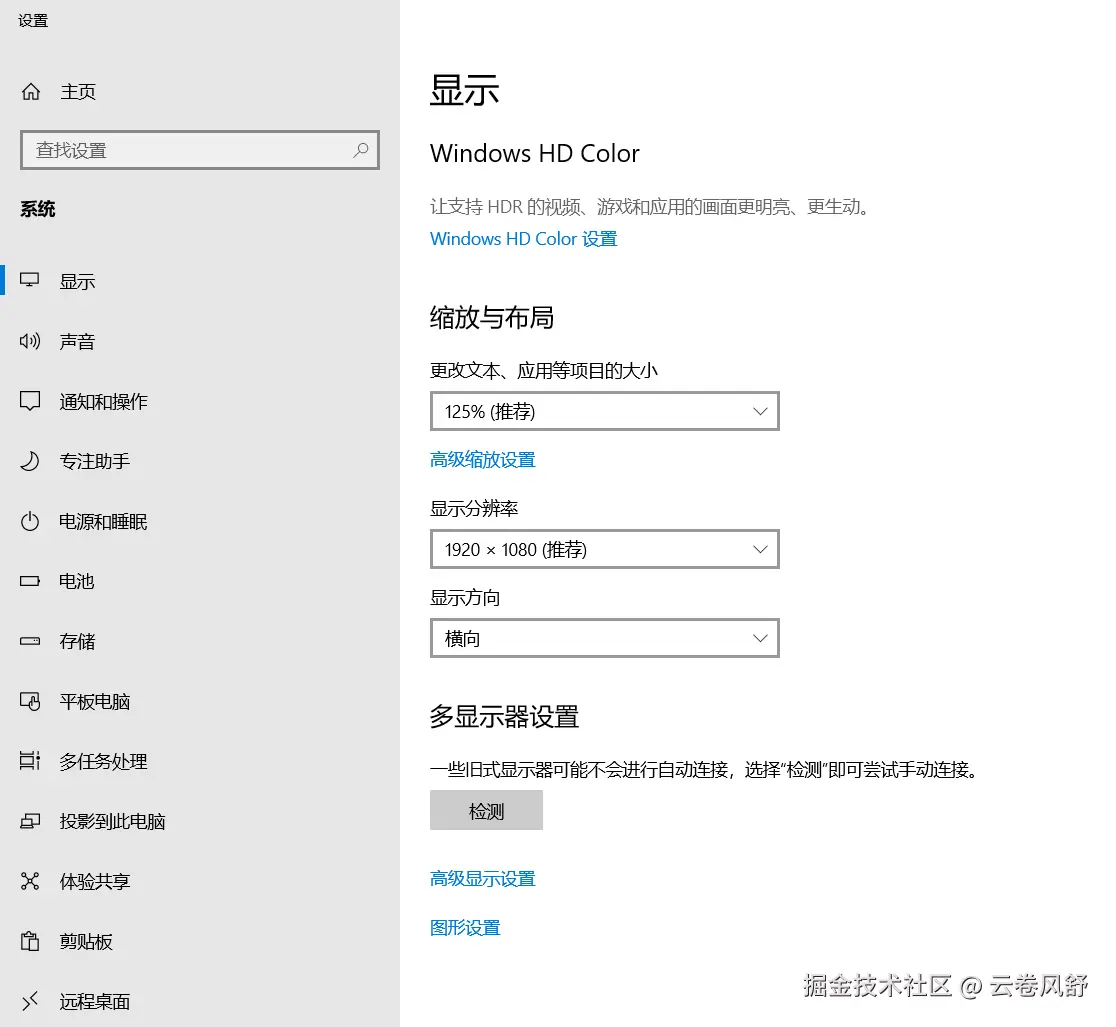

点击"Windows Display Control Panel.."后，打开显示设置界面：


此时在“多显示器设置”中，并没有看到多个虚拟显示器，因为还没有安装spacedesk客户端，只有在客户端硬件安装spacedesk客户端软件后，启动客户端软件，会自动寻找局域网内的服务端，匹配后在服务器中就可以看到“多个显示器”了。

spacedesk 客户端安装

在实际应用中，客户端可以是一台电脑，也可以是一台电视，如果是“Android TV（或安装了 Android 系统的电视）”，可以在客户端硬件中直接安装apk，但如果是一台普通电视，就需要给电视搭配一台“安卓电视盒子”，在电视盒子中安装apk软件。 spacedesk - USB Display for PC_2.1.19_APKPure.apk 下载地址如下：

通过网盘分享的文件：spacedesk - USB Display for PC_2.1.19_APKPure.apk 链接: pan.baidu.com/s/1t2KHsqzh… 提取码: vxmi

以上软件都来自网络，APK软件官方只提供了App商店安装，非常不方便，现在可以直接下载apk软件到客户端，安装apk时，会有各种安全提示，介意者可以选择安装。

因为暂时没有电视，也没有“安卓电视盒子”，下边我们在手机上安装这个apk.

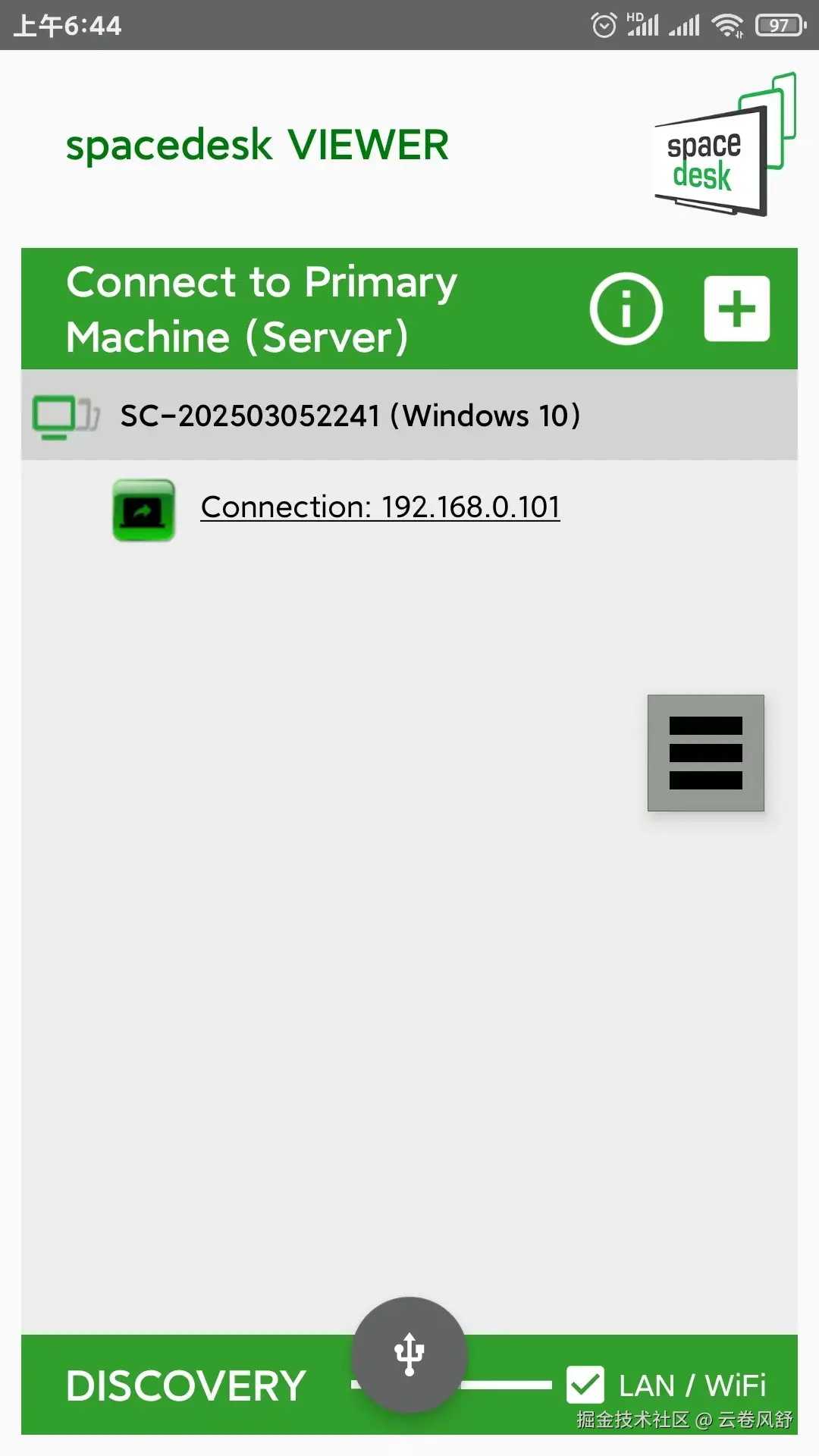

安装后的界面如下：


如果出现了“Connection : 192.168.0.101” 说明已经和服务连接成功，如果没有看到可以点右上角的加号"+",输入服务端ip后进行连接。 此时点击：“Connection : 192.168.0.101” ，手机上就出现了一个”新电脑桌面“了。

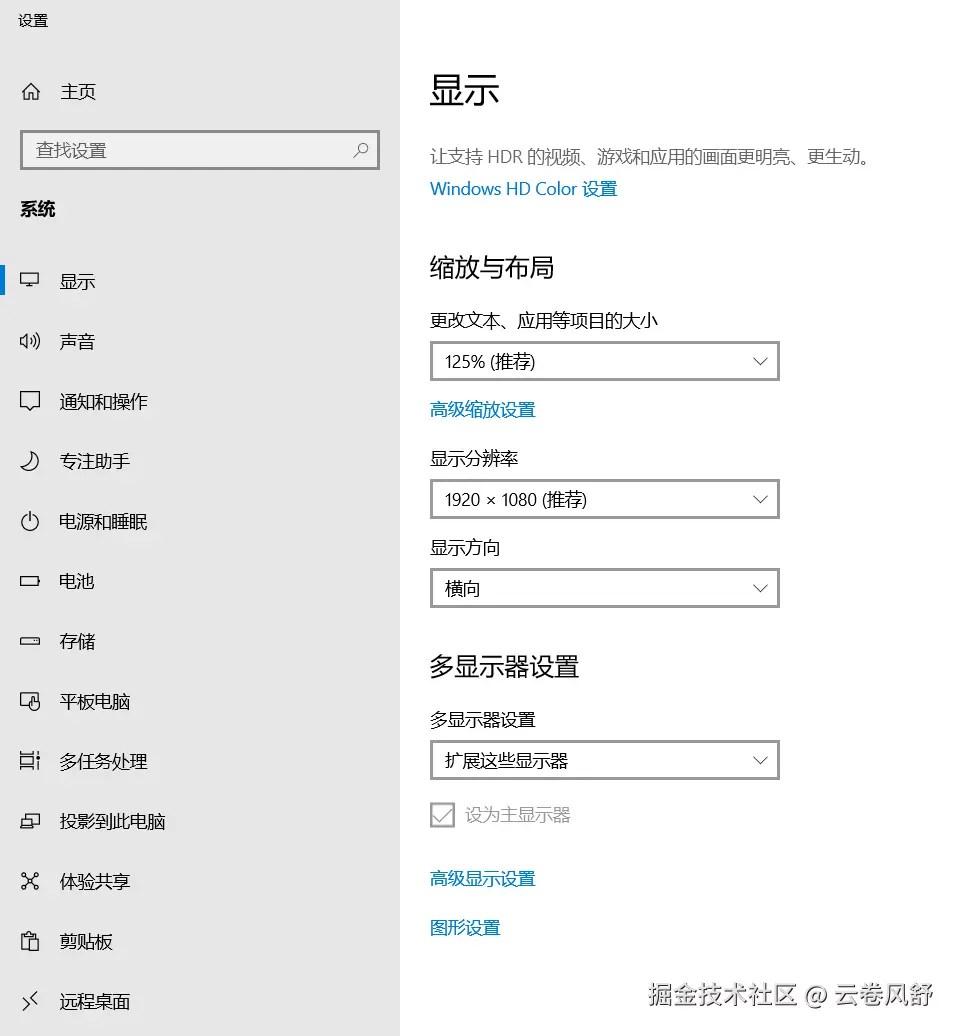

此时，本地电脑的”多显示器设置“中有了变化，如下图所示：


这里选择的是”扩展这些显示器“,此时你的电脑同时拥有了当前桌面+手机电脑桌面 两个桌面。

现在可以测试下：

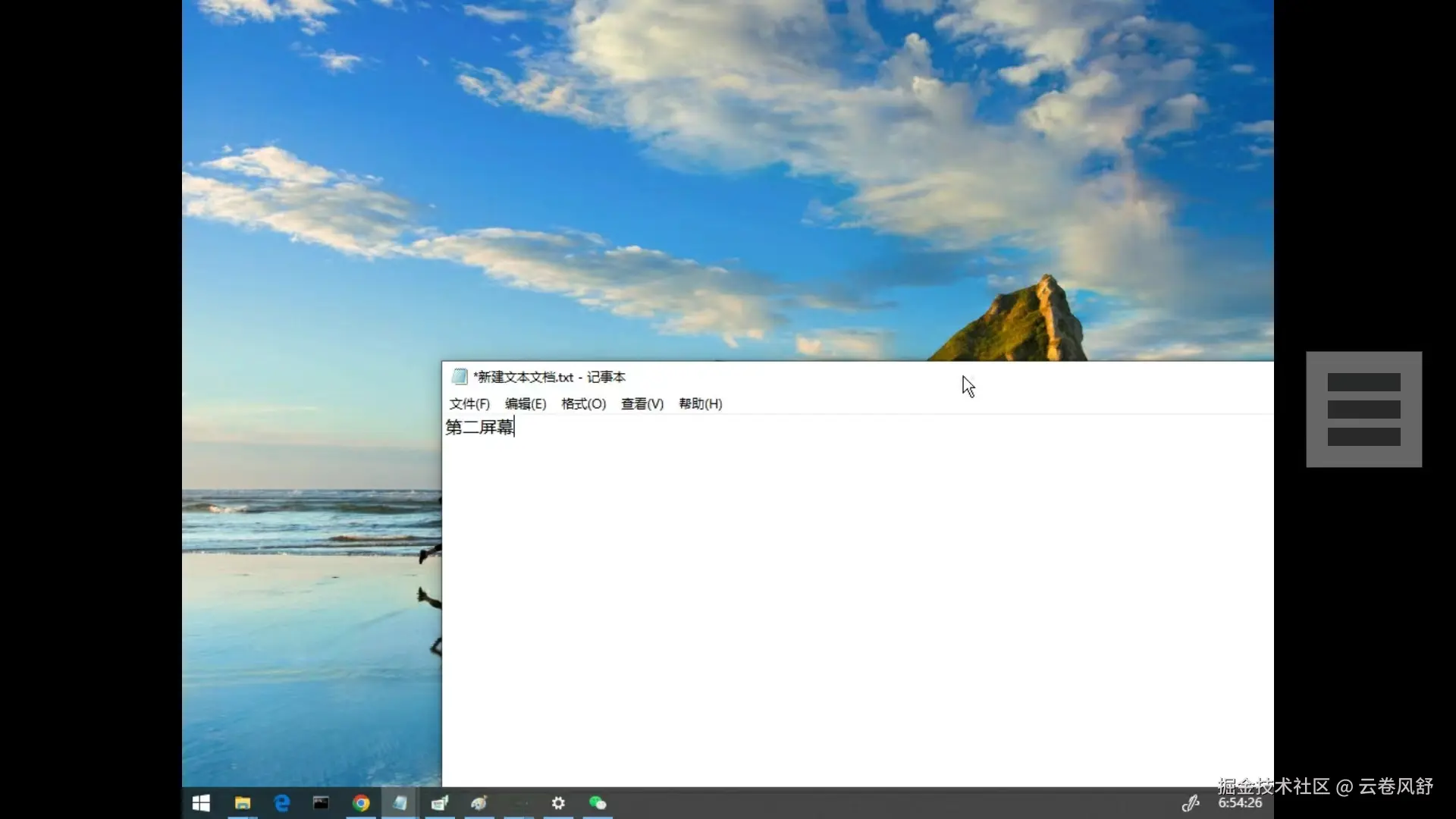

打开一个文本框，然后鼠标点击标题栏后拖动这个文本框，当你拖到到右侧边框后，继续向右侧拖动，你会发现，此时文本框虽然超出了电脑屏幕的边界，但是可以在手机上的虚拟屏幕中看到了。第二屏幕如下所示：


通过安装多个spacedesk 客户端，我们可以虚拟出更多的虚拟桌面。

使用OBS-Studio开启虚拟屏幕实时监控

我下载的是OBS-Studio-31.0.2-Windows-Installer.exe

通过网盘分享的文件：OBS-Studio-31.0.2-Windows-Installer.exe 链接: pan.baidu.com/s/1DVcBIwqA… 提取码: 2am9

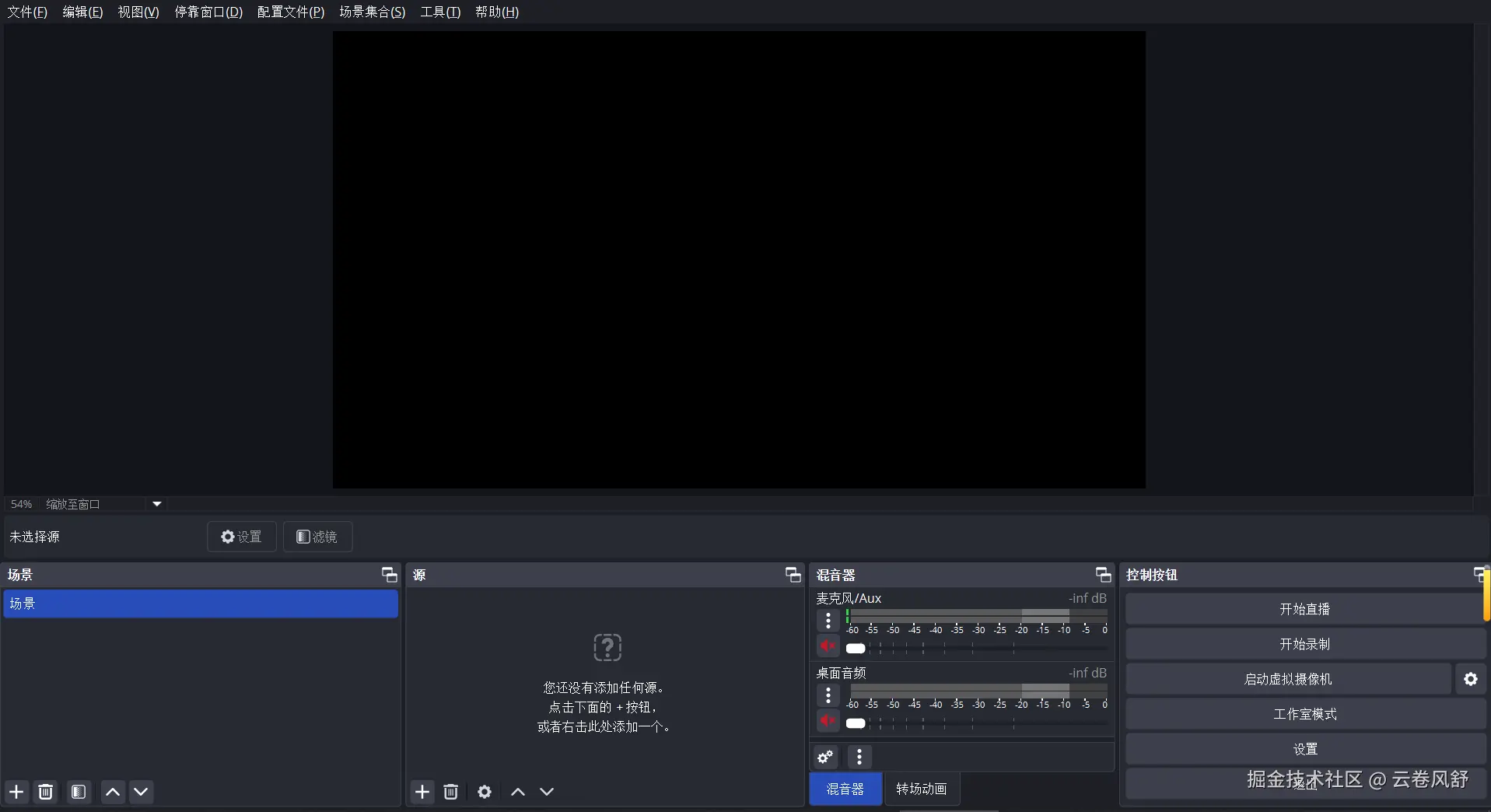

下载完成后点击安装，安装完成后的界面如下：


现在进行如下设置：

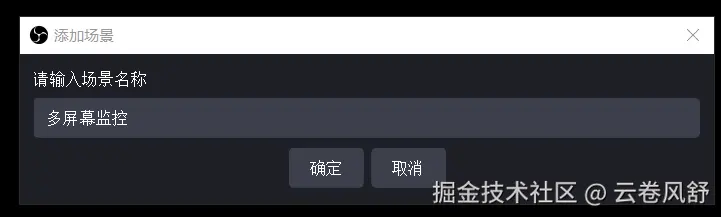

  • 点击左下角”场景“区内的加号”+“ ，添加新场景

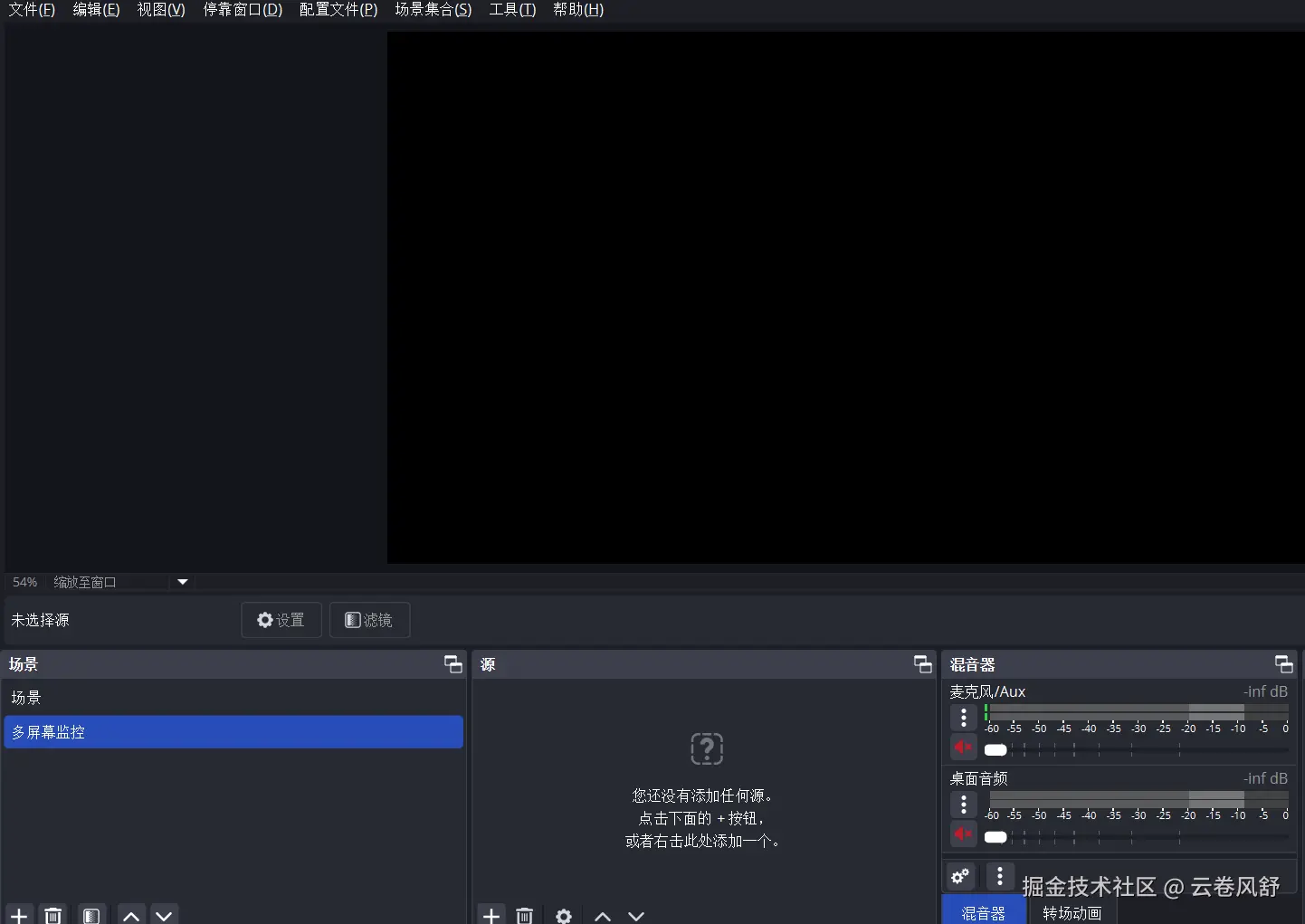

完成后如下所示：

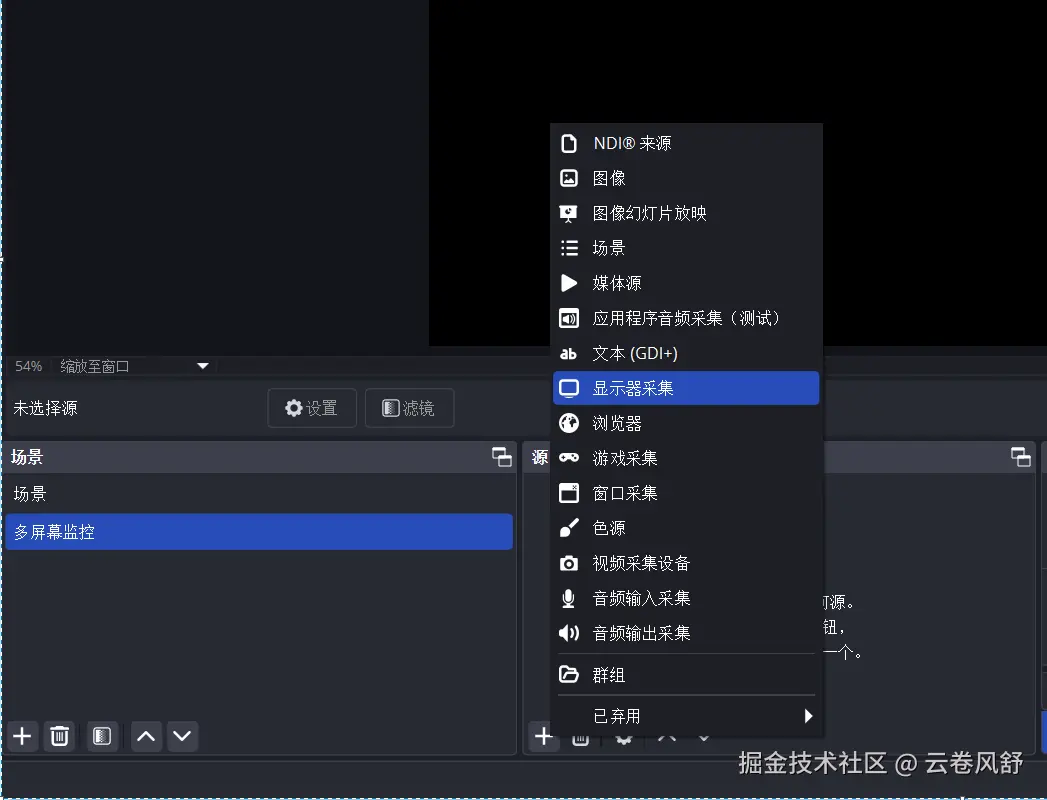

  • 在下方左数第二个框”源“中，添加视频源，点击框内的加号”+“，选择”显示器采集“。注意：添加源时候，一定保持spacedesk的服务端和客户端是连接正常的，否则在选择源的时候，看不到多出的虚拟显示器。

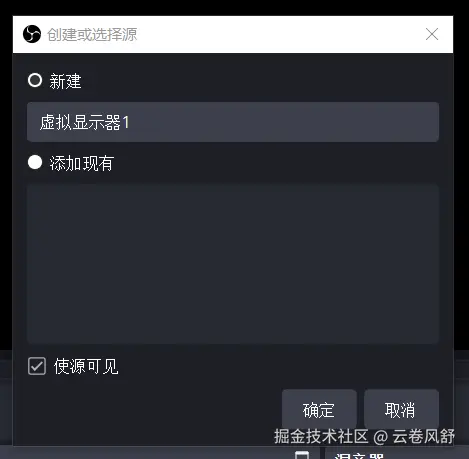

输入第一个源"虚拟显示器1" image.png

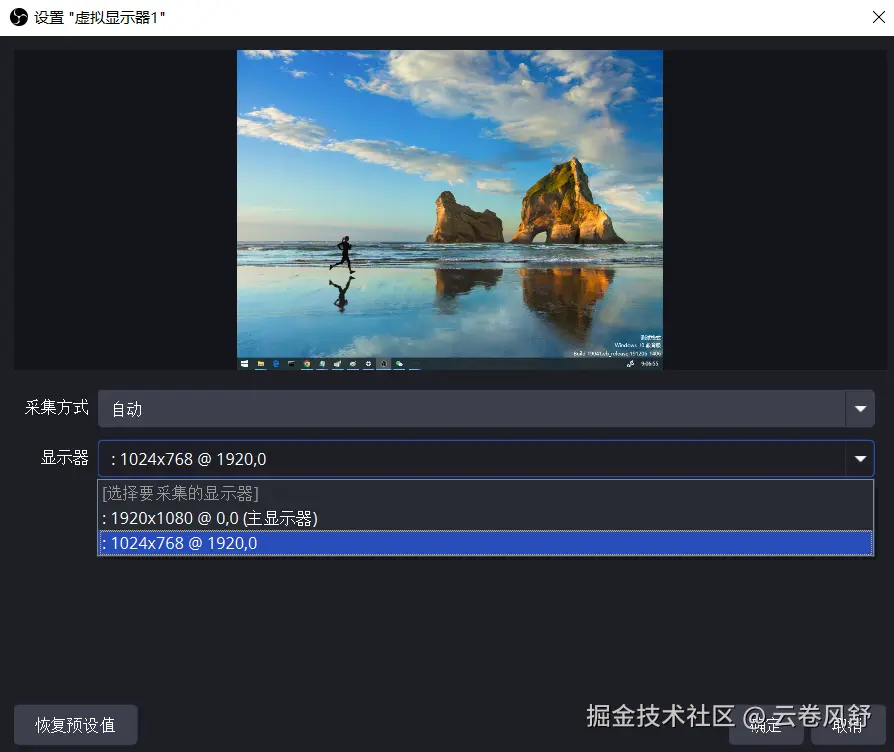

点确定后，选择spacedesk的”虚拟显示器1“

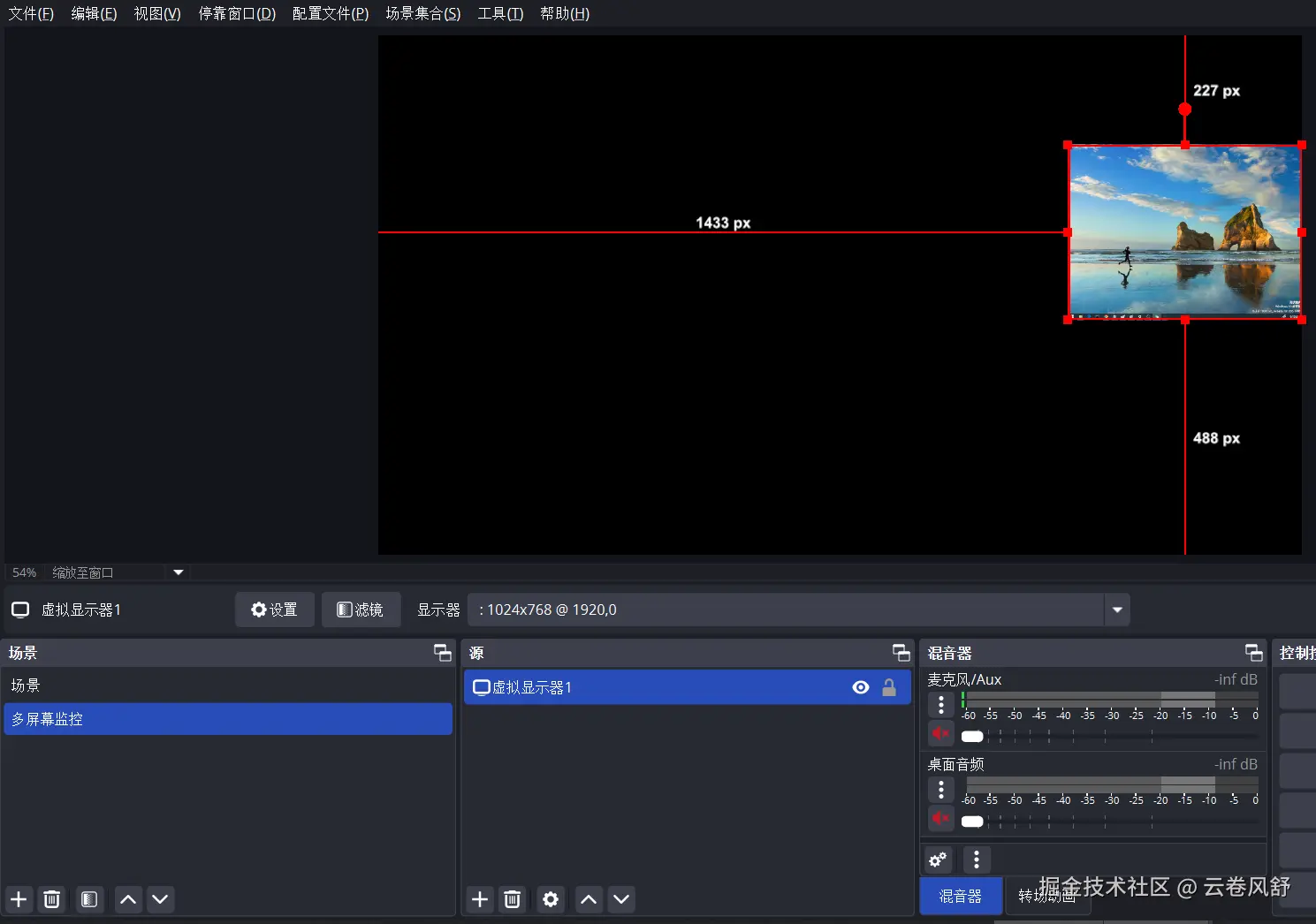

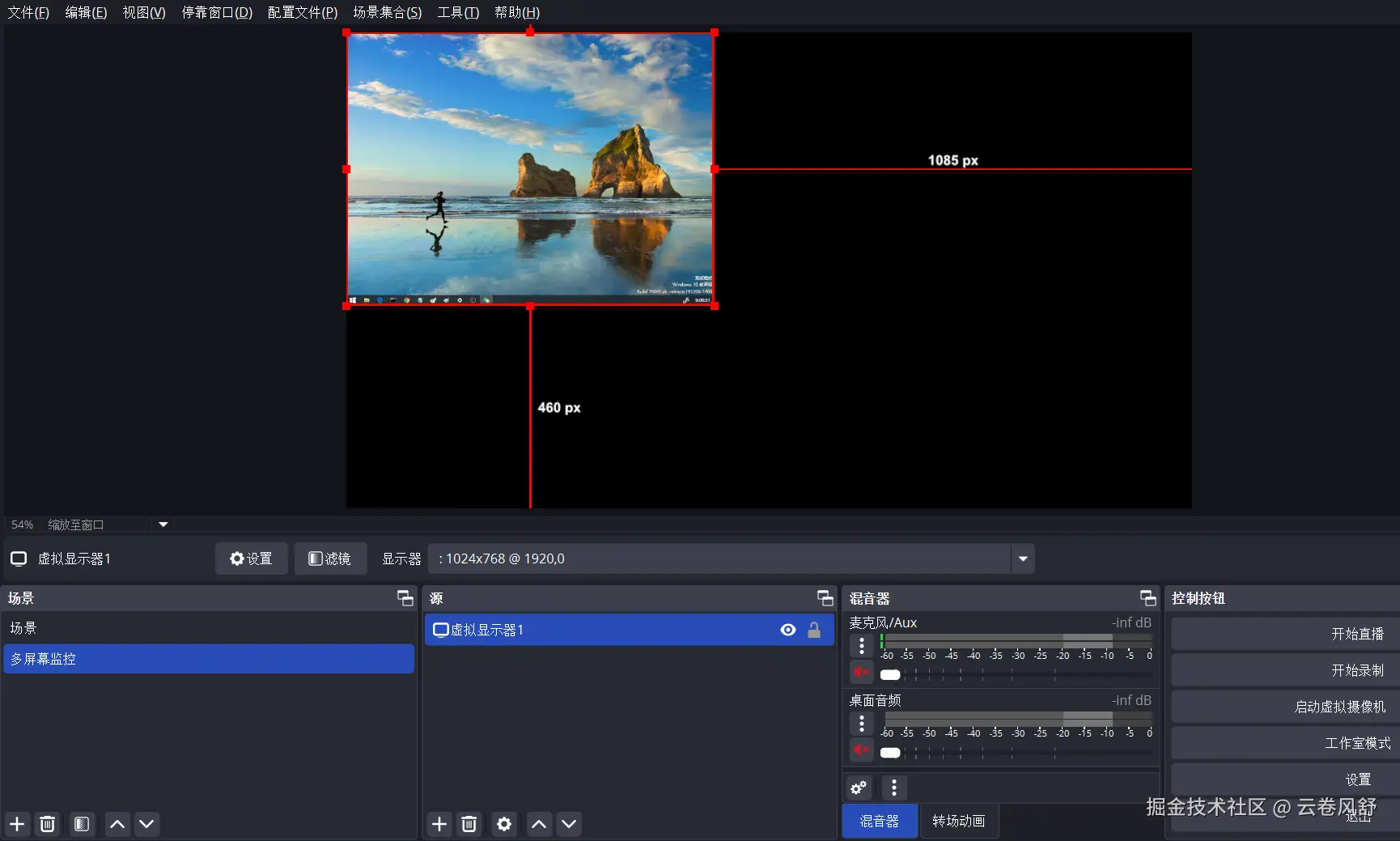

添加成功后，”虚拟显示器1“ 就被放到场景”多屏幕监控“中了，如图所示：


上边的监控区域可以鼠标拖动、改变位置和大小。我们可以设置更多的”虚拟显示器“，都通过添加”源“的方式，把他们添加到场景”多屏幕监控“中，然后鼠标调整他们的排列。

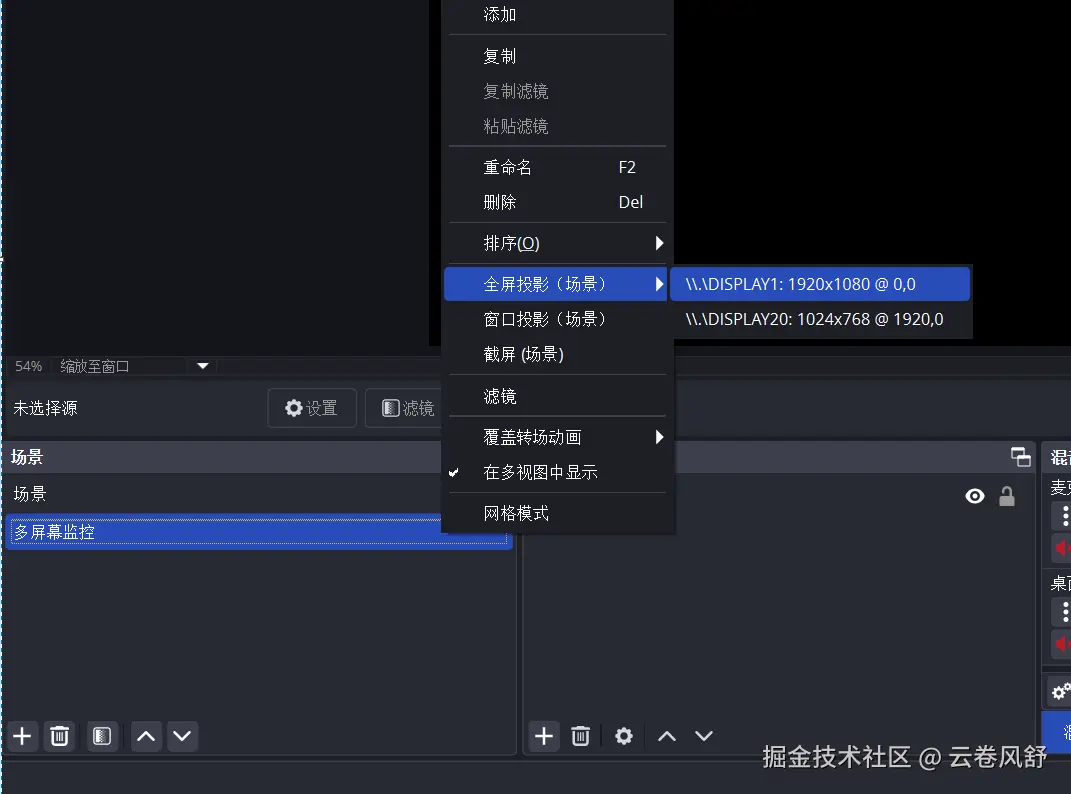

  • 最后一步是，把这个实时动态的监控屏幕，显示在当前服务器电脑的主屏幕上。 在左下角的”场景“中，选中”多屏幕监控“，然后鼠标右键，在弹出的右键菜单中选择”全屏投影(场景)“，后边会让选择投影到那个显示器，这里我们选择当前电脑的主显示器，如下图所示：

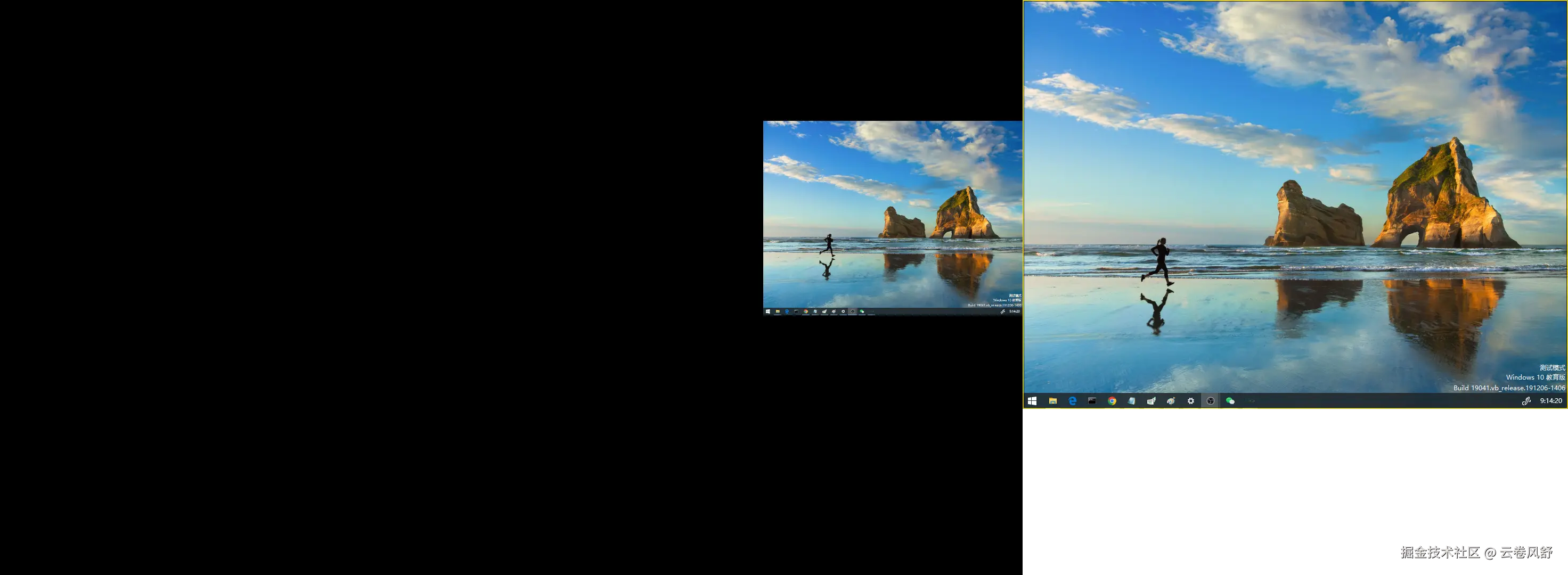

  • 投影后的效果如下：


至此，我们已经完成了全部软件配置，配置后的效果完全符合我们的功能需求。

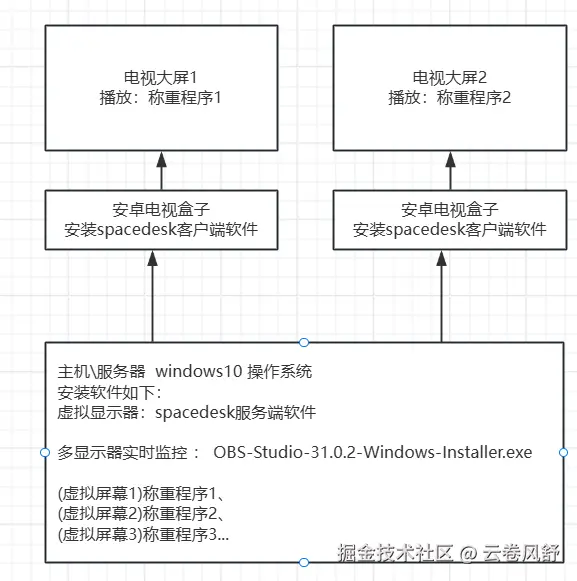

下边是一个网络示例图：


硬件与网络配置操作建议

  • 服务器网卡性能：

    • 建议服务器使用千兆（Gigabit）以太网卡，以满足多台客户端同时传输视频数据的带宽需求。
    • 对于高分辨率或高帧率的显示需求，考虑使用万兆（10 Gigabit）网卡。

  • 网络拓扑结构优化：

    • 采用有线连接（如 Cat6 或以上规格的网线）连接服务器和客户端，减少无线干扰和延迟。
    • 使用高性能的交换机，确保网络数据的快速转发和低延迟。

  • 服务器硬件配置：

    • 确保服务器具备足够的 CPU 和 GPU 性能，以处理多路视频流的编码和渲染。
    • 建议使用独立显卡，以提升图形处理能力。

软件与系统设置建议

  1. OBS 设置优化：

    • 在 OBS 中，合理设置视频编码参数，平衡画质和性能。
    • 使用场景集合管理不同的显示布局，便于快速切换。

  2. spacedesk 配置注意事项：

    • 确保 spacedesk 驱动和客户端版本一致，避免兼容性问题。
    • 在客户端设备上，关闭不必要的后台应用，释放系统资源。

  3. 系统稳定性保障：

    • 定期检查系统日志，及时发现并解决潜在问题。
    • 设置系统自动重启计划，减少长时间运行带来的性能下降。

工厂环境特殊考虑

  1. 电源与散热管理：

    • 确保服务器和客户端设备的电源稳定，避免电压波动。
    • 在高温环境中，增加设备的散热措施，如安装额外风扇或空调。

  2. 设备安全与防护：

    • 在工厂环境中，设备容易受到灰尘、湿气等影响，建议使用防尘、防潮的机箱或外壳。
    • 定期清洁设备，保持通风口畅通。

  3. 网络安全措施：

    • 设置防火墙规则，限制非授权设备的接入。
    • 使用 VLAN 或子网划分，隔离不同部门或区域的网络流量。

  4. 应急预案与备份：

    • 建立系统备份机制，定期备份关键配置和数据。
    • 制定应急响应计划，确保在系统出现故障时能快速恢复。

后续拓展

我们最后实现的一个功能是：在服务器上”多网络实时监控虚拟显示器“，如果有需要把这个监控画面也投影到电视或其他设备上，可在OBS中设置NDI，让OBS 输出到另一个 NDI 流，推送到其他显示设备或电视墙。 下边我们在上边的基础上，继续实现这个功能。

OBS中设置NDI

安装OBS后，默认是不支持NDI推流的，需要安装如下拓展插件：

distroav-6.0.0-windows-x64-Installer.exe 官方地址是：github.com/DistroAV/Di… 我使用的是以下版本：distroav-6.0.0-windows-x64-Installer.exe ， 通过网盘分享的文件：distroav-6.0.0-windows-x64-Installer.exe 链接: pan.baidu.com/s/1DQDt8cM9… 提取码: ywic

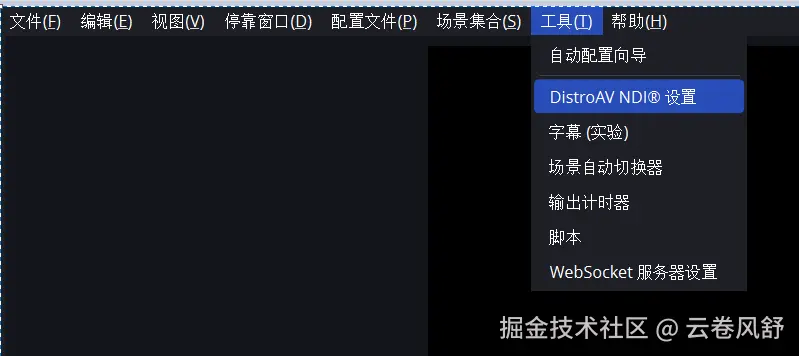

下载完毕后，点击”安装“，安装完成后，OBS的工具菜单下会出现”DistroAV NDI 设置“，如下图所示：


点击"工具"->”DistroAV NDI 设置“后，会提示缺少”NDI 6 Runtime.exe“，并且给出了下载地址，我根据地址下载的文件如下：NDI 6 Runtime.exe

通过网盘分享的文件：NDI 6 Runtime.exe 链接: pan.baidu.com/s/1cC7FQnzW… 提取码: x7sy

下载后点击安装，安装完成后，就可以正常使用”DistroAV NDI 设置“功能了。

OBS中 NDI推流”多网络实时监控虚拟显示器“

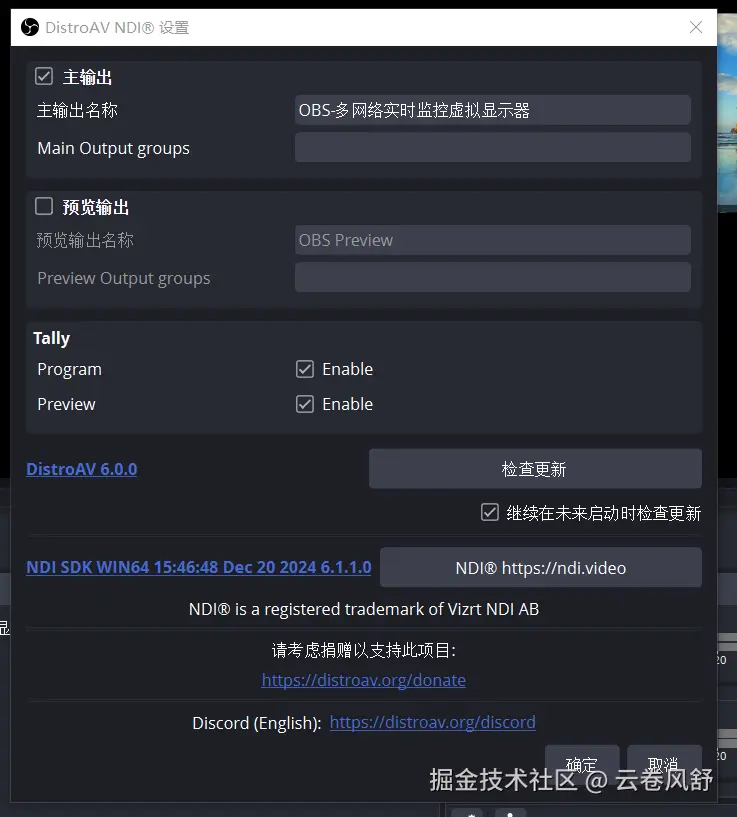

在 OBS 菜单栏选择 "工具"->”DistroAV NDI 设置“，在弹出框中，勾选Main Output（主输出），给这个流起个名字，例如：OBS-多网络实时监控虚拟显示器,点击“确定”,此时 OBS 就会把当前的输出通过 NDI 发送出去了。如下图所示：


在其他设备上接收这个 NDI 画面 （下边文字是人工智能生成，没有经过实际操作）

🎯 设备 1：Windows/电脑端 NDI 接收工具

你可以用以下任意一个工具接收这个流：

方式 A：使用 NDI Tools → NDI Studio Monitor
  • 在另一台电脑安装 NDI Tools；
  • 打开 “NDI Studio Monitor”；
  • 在右键 → NDI Source 中选择：你 OBS 推送的源名（如：OBS-MonitorWall）；
  • 画面就会显示出来。
方式 B：VLC 播放器（支持 NDI 的版本）
  • 打开 VLC，输入 NDI 流地址（较麻烦，不如 Studio Monitor 简洁）

🎯 设备 2：Android/电视盒子/电视等

如果你的接收设备是：

✅ 安卓盒子 / 安卓电视

  • 安装支持 NDI 的 app，如：

    • NDI Monitor for Android（需从 GitHub 或专门站点下载）
    • 或 KILOVIEW、NewTek 出的 NDI Viewer App
✅ iOS/iPad
  • 使用 NewTek NDI HX Camera/Monitor（App Store 可下载）
✅ 使用其他 PC + HDMI 输出到电视
  • 用一台 PC 做 NDI 接收（Studio Monitor），再通过 HDMI 连电视。

✅ 第四步：可选 — 多流输出

如果你希望将 **不同 OBS 场景（例如多个不同监控视角）**推送为多个 NDI 流：

  • 使用 多个 NDI 输出插件（DistroAV 支持多个 NDI Output）
  • 或使用多个 OBS 实例 / 场景 + 脚本自动切换
  • 每个场景对应一个 NDI 推流名

✅ 最终效果

你就可以在任意 NDI 接收设备上看到 OBS 输出的“监控墙”画面，而且画质低延迟、局域网传输高效、部署灵活。

🚀 小贴士

项目建议
网络带宽每路 NDI 约需 100~150 Mbps，确保使用 千兆交换机
延迟优化所有设备建议使用 有线连接，降低帧延
多接收端多个设备可以同时接收这个 NDI 流
OBS 场景切换可以设置快捷键切换不同场景的输出内容

OBS每次重启会导致设置消失，为了操作方便，可以把OBS + NDI 的完整配置方案，做成脚本/预设布局文件，使用时候导入OBS即可。
