设计模式-中介者模式

写在前面

Hello，我是易元，这篇文章是我学习设计模式时的笔记和心得体会。如果其中有错误，欢迎大家留言指正！

一、背景

在传统用户-角色-菜单权限系统中，存在典型的循环依赖问题：

• 用户服务需要调用角色服务接口
• 角色服务又需要调用用户服务接口
• 三个服务间形成 A<->B<->C 的网状依赖结构

导致系统出现以下问题：

1. 代码耦合度高，维护困难
2. 系统复杂度呈指数级增长
3. 变更可能引发级联错误

二、解决方案：中介者模式

2.1 模式定义

核心思想：通过中间层管理复杂交互，将 N*(N-1) 的交互复杂度降为 N*1，符合迪米特法则（最少知识原则）

角色定义：

角色	职责说明	本系统对应实现
Mediator	定义组件交互协议	SystemMediator 接口
ConcreteMediator	实现协调逻辑的中介者	PermissionSystemMediator
Colleague	需要交互的业务组件	User/Role/MenuManager

2.2 架构转型示意图

原始结构：
用户服务 ↔ 角色服务 ↔ 菜单服务

优化后结构：
          ↗ 用户服务
中介者 →→→ 角色服务
          ↘ 菜单服务

三、代码实现解析

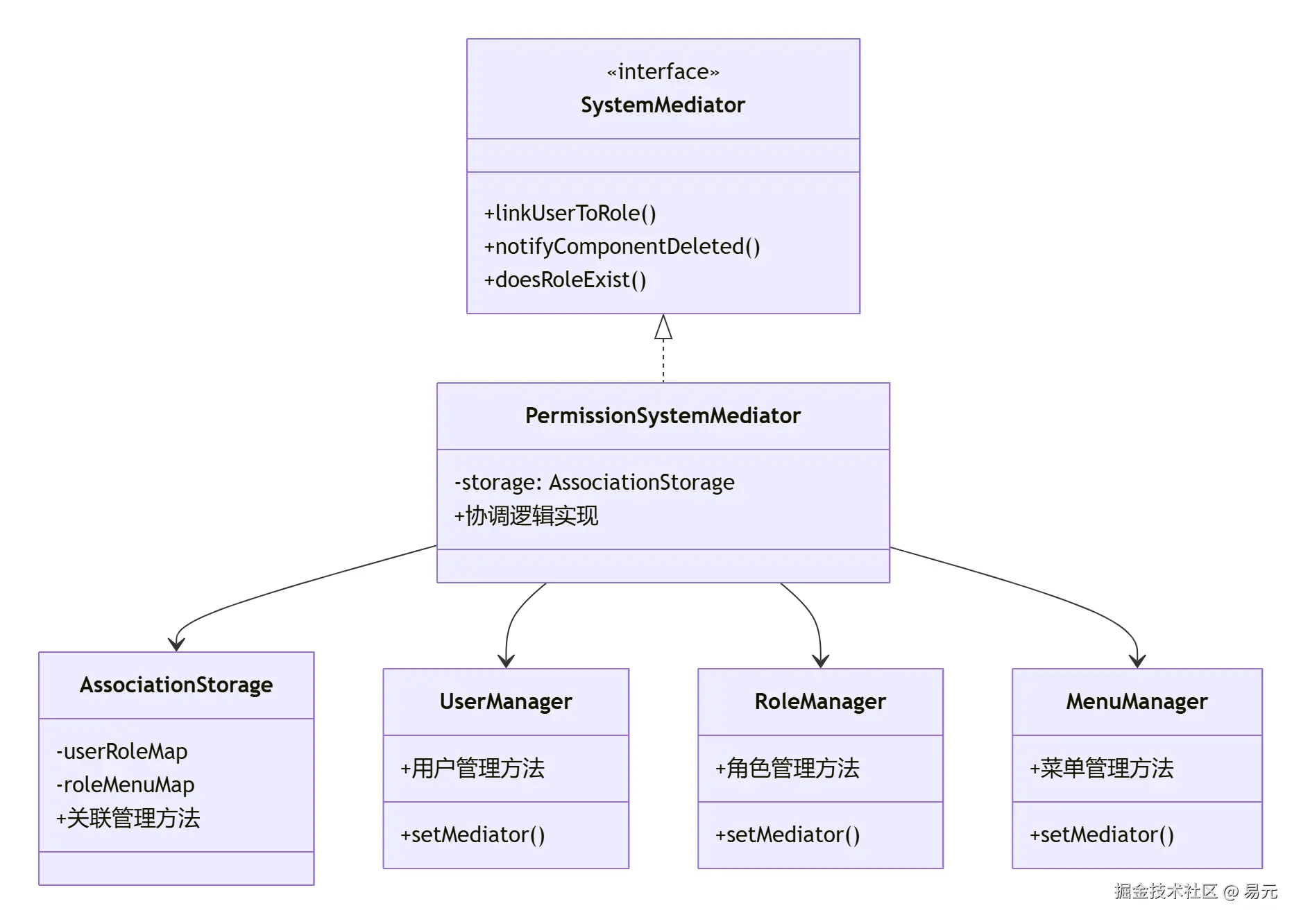

3.1 核心组件关系

3.2 关键组件说明

3.2.1 数据存储中心（AssociationStorage）

public class AssociationStorage {

    private final Map<Integer, List<Integer>> userRoleMap = new HashMap<>();

    private final Map<Integer, List<Integer>> roleMenuMap = new HashMap<>();

    public void addUserRole(int userId, int roleId) {
        userRoleMap.computeIfAbsent(userId, k -> new ArrayList<>()).add(roleId);
    }

    public void removeUserRole(int userId, int roleId) {
        List<Integer> roles = userRoleMap.get(userId);
        if (roles != null) {
            roles.remove(Integer.valueOf(roleId));
            if (roles.isEmpty()) userRoleMap.remove(userId);
        }
    }

    public List<Integer> getRolesByUser(int userId) {
        return userRoleMap.getOrDefault(userId, new ArrayList<>());
    }

    public void setRoleMenus(int roleId, List<Integer> menus) {
        roleMenuMap.put(roleId, new ArrayList<>(menus));
    }

    public List<Integer> getMenusByRole(int roleId) {
        return roleMenuMap.getOrDefault(roleId, new ArrayList<>());
    }

    public void removeRole(int roleId) {
        roleMenuMap.remove(roleId);
        userRoleMap.values().forEach(roles -> roles.removeIf(id -> id == roleId));
    }

    public void removeMenu(int menuId) {
        roleMenuMap.values().forEach(menus -> menus.removeIf(id -> id == menuId));
    }
}

核心功能：

1. 用户-角色映射管理
2. 角色-菜单映射管理
3. 自动清理无效关联（删除角色时清理用户关联，删除菜单时清理角色配置）

3.2.2 业务组件类

public class MenuManager {

    private SystemMediator mediator;

    public void setMediator(SystemMediator mediator) {
        this.mediator = mediator;
    }

    private final Set<Integer> existingMenus = new HashSet<>();

    public void addMenu(int menuId) {
        if (existingMenus.contains(menuId)) {
            throw new IllegalArgumentException("菜单已存在");
        }

        existingMenus.add(menuId);
    }

    public void deleteMenu(int menuId) {
        existingMenus.remove(menuId);
        mediator.notifyComponentDeleted("Menu", menuId);
    }

    public Set<Integer> getExistingMenus() {
        return Collections.unmodifiableSet(existingMenus);
    }
}

public class RoleManager {

    private SystemMediator mediator;

    public void setMediator(SystemMediator mediator) {
        this.mediator = mediator;
    }

    private final Set<Integer> existingRoles = new HashSet<>();

    public void addRole(int roleId) {
        if (existingRoles.contains(roleId)) {
            throw new IllegalArgumentException("角色已存在");

        }
        existingRoles.add(roleId);
    }

    public void deleteRole(int roleId) {
        existingRoles.remove(roleId);
        mediator.notifyComponentDeleted("Role", roleId);
    }

    public void setMenusForRole(int roleId, List<Integer> menus) {
        if (!existingRoles.contains(roleId)) {
            throw new IllegalArgumentException("角色不存在");
        }

        mediator.setRoleMenus(roleId, menus);
    }

    public Set<Integer> getExistingRoles() {
        return Collections.unmodifiableSet(existingRoles);
    }
}

public class UserManager {

    private SystemMediator mediator;

    public void setMediator(SystemMediator mediator) {
        this.mediator = mediator;
    }
    private final Set<Integer> existingUsers = new HashSet<>();

    public void addUser(int userId) {
        if (existingUsers.contains(userId)){
            throw new IllegalArgumentException("用户已存在: " + userId);
        }

        existingUsers.add(userId);
    }

    public void deleteUser(int userId) {
        existingUsers.remove(userId);
        mediator.notifyComponentDeleted("User", userId);
    }

    public Set<Integer> getExistingUsers() {
        return Collections.unmodifiableSet(existingUsers);
    }

    public void assignRole(int userId, int roleId) {
        if (!existingUsers.contains(userId)){
            throw new IllegalArgumentException("无效用户ID");
        }

        mediator.linkUserToRole(userId, roleId);
    }
}

统一行为：

1. 通过 setMediator 注入中介者
2. 组件变更时通过中介者广播通知
3. 业务操作委托中介者执行

3.2.3 中介者实现（PermissionSystemMediator）

public interface SystemMediator {

    // 关联操作
    void linkUserToRole(int userId, int roleId) throws IllegalArgumentException;

    void unlinkUserFromRole(int userId, int roleId);

    void setRoleMenus(int roleId, List<Integer> menus) throws IllegalArgumentException;

    // 组件操作通知
    void notifyComponentDeleted(String componentType, int id);

    // 查询能力
    boolean doesRoleExist(int roleId);

    boolean doesMenuExist(int menuId);

    boolean doesUserExist(int userId);

    List<Integer> getMenusByRole(int roleId);

    List<Integer> getRolesByUser(int userId);
}

public class PermissionSystemMediator implements SystemMediator {

    private UserManager userManager;

    private RoleManager roleManager;

    private MenuManager menuManager;

    private final AssociationStorage storage = new AssociationStorage();

    public PermissionSystemMediator(UserManager userManager, RoleManager roleManager, MenuManager menuManager) {
        this.userManager = userManager;
        this.userManager.setMediator(this);

        this.roleManager = roleManager;
        this.roleManager.setMediator(this);

        this.menuManager = menuManager;
        this.menuManager.setMediator(this);
    }

    // 实现接口方法
    @Override
    public void linkUserToRole(int userId, int roleId) {
        validateUserExists(userId);
        validateRoleExists(roleId);
        storage.addUserRole(userId, roleId);
    }

    @Override
    public void unlinkUserFromRole(int userId, int roleId) {
        storage.removeUserRole(userId, roleId);
    }

    @Override
    public void setRoleMenus(int roleId, List<Integer> menus) {
        validateRoleExists(roleId);
        menus.forEach(this::validateMenuExists);
        storage.setRoleMenus(roleId, menus);
    }

    @Override
    public void notifyComponentDeleted(String componentType, int id) {
        switch (componentType) {
            case "Menu":
                storage.removeMenu(id);
                break;
            case "Role":
                storage.removeRole(id);
                break;
            case "User":
                storage.getRolesByUser(id).forEach(roleId -> unlinkUserFromRole(id, roleId));
                break;
        }
    }

    @Override
    public boolean doesRoleExist(int roleId) {
        return roleManager.getExistingRoles().contains(roleId);
    }

    @Override
    public boolean doesMenuExist(int menuId) {
        return menuManager.getExistingMenus().contains(menuId);
    }

    @Override
    public boolean doesUserExist(int userId) {
        return userManager.getExistingUsers().contains(userId);
    }

    @Override
    public List<Integer> getMenusByRole(int roleId) {
        return storage.getMenusByRole(roleId);
    }

    @Override
    public List<Integer> getRolesByUser(int userId) {
        return storage.getRolesByUser(userId);
    }

    private void validateUserExists(int userId) {
        if (!doesUserExist(userId)) {
            throw new IllegalArgumentException("用户不存在: " + userId);
        }
    }

    private void validateRoleExists(int roleId) {
        if (!doesRoleExist(roleId)) {
            throw new IllegalArgumentException("角色不存在: " + roleId);
        }
    }

    private void validateMenuExists(int menuId) {
        if (!doesMenuExist(menuId)) {
            throw new IllegalArgumentException("菜单不存在: " + menuId);
        }
    }
}

核心机制：

1. 关联验证机制：执行操作前验证组件存在性
2. 级联清理机制：组件删除时自动清理关联
3. 统一入口：所有跨组件操作通过中介者执行

四、实施路径与最佳实践

4.1 实施步骤

1. 定义交互协议

   • 创建 SystemMediator 接口声明核心方法
   • 确定组件交互场景（关联管理、删除通知等）

2. 实现中介者

   • 创建 PermissionSystemMediator 实现类
   • 集成 AssociationStorage 进行数据管理
   • 实现组件存在性验证等基础功能

3. 改造业务组件

   // 改造前
   class UserManager {
       private RoleService roleService;
   }

   // 改造后
   class UserManager {
       private SystemMediator mediator;
       public void setMediator(SystemMediator mediator) {
           this.mediator = mediator;
       }
   }


4. 建立关联关系

   mediator.linkUserToRole(101, 201);


五、适用场景与注意事项

推荐使用场景

1. 系统包含超过 3 个交互组件
2. 交互规则需要动态调整
3. 存在复杂的跨服务业务逻辑
4. 需要集中管理权限控制策略

注意事项

1. 中介者膨胀

   • 监控指标：单个中介者方法超过 20 个
   • 解决方案：按业务域拆分中介者

2. 性能瓶颈

   • 监控指标：中介者方法响应时间 > 100ms
   • 优化方案：引入异步处理机制

3. 循环依赖

   • 检测手段：使用 Spring Boot 的 CircularReferencesDetection
   • 预防方案：严格单向依赖（组件 -> 中介者）
