向量关系基础概念

在几何和图形学中，首尾相连的向量序列和旋转顺序有以下标准术语：

1. 闭合路径

首尾相连的向量现象，被称为：多边形环（Polygon Loop）或闭合路径（Closed Path）

  • 定义：一系列向量按顺序连接，且最后一个向量的终点与第一个向量的起点重合，形成闭合图形。
  • 相关概念：
    • 顶点顺序（Vertex Order）：描述顶点排列的方向性（顺时针/逆时针）。
    • 有向边（Directed Edges）：每个向量代表一条有方向的边。

关键特性

  • 在计算几何中，这种结构是判断多边形性质（如凸性、自相交）的基础。
  • Three.js 的 THREE.Shape 和 THREE.Path 依赖闭合路径定义形状。

2. 缠绕顺序（顶点顺序）

按闭合路径顺序访问顶点的顺序，被称为：缠绕顺序（Winding Order）

  • 定义：顶点围绕多边形中心排列的方向（顺时针/CW 或逆时针/CCW）。
  • 数学判定：通过叉积和（如 ShapeUtils.isClockWise）确定：
    • 顺时针（Clockwise, CW）：叉积和为负。
    • 逆时针（Counter-Clockwise, CCW）：叉积和为正。

应用场景

  • 图形渲染：
    决定多边形的正面（Front Face）和背面（Back Face），影响剔除（Culling）行为。
    // Three.js 中设置正面剔除
material.side = THREE.FrontSide; // 默认渲染正面（逆时针）
  • 孔洞处理：
    在复杂多边形中，外围路径和孔洞需有相反的缠绕顺序（如外围CCW，孔洞CW）。

3.向量缠绕顺序的作用

  • 渲染正确性：错误的缠绕顺序会导致面片不可见（被错误剔除）。
  • 几何操作：
    • 三角剖分（Tessellation）需统一缠绕顺序。
    • 物理引擎碰撞检测依赖法线方向（由顶点顺序推导）。

4. 二维法线的定义

对于二维向量 (vec{v} = (x, y))，其法线向量有两个方向（垂直于原向量）：

  • 左手法线（Outward Normal）：((-y, x))（逆时针旋转90度）。
  • 右手法线（Inward Normal）：((y, -x))（顺时针旋转90度）。

我们常用逆时针旋转90°得到“左手法线”（或者叫“外法线”）

5. 闭合路径的缠绕顺序与法线方向的关系

关键结论：

  • 顺时针（CW）缠绕：
    • 边向量的法线指向路径外部（假设路径是闭合多边形）。
  • 逆时针（CCW）缠绕：
    • 边向量的法线指向路径内部。

为什么？

  1. 顺时针路径（CW）：

    • 每条边的方向是“顺时针”排列的。
    • 对边向量 (vec{v} = (x_i - x_{i-1}, y_i - y_{i-1}))，其左手法线 ((-(y_i - y_{i-1}), x_i - x_{i-1})) 会指向外侧（因为整体旋转方向是“收紧”的）。
    • 例如：矩形的顺时针顶点顺序会使得所有边的法线向外。

  2. 逆时针路径（CCW）：

    • 边向量的左手法线会指向内侧（因为整体旋转方向是“扩张”的）。

6. 数学原理

  • 叉积符号决定法线方向：
    二维叉积 (vec{a} X vec{b} = a_x b_y - a_y b_x) 的符号隐含了旋转方向。

    • 顺时针路径的叉积和为负，法线自然朝外。
    • 逆时针路径的叉积为正，法线朝内。

  • 右手定则：
    在右手坐标系中（Y轴向上），逆时针路径的法线指向屏幕外（Z轴正方向），但二维下简化为“指向内部”。

7. 应用场景

  • 图形渲染：
    • 逆时针（CCW）为默认“正面”，法线朝内时渲染可见。
    • 通过 material.side = THREE.DoubleSide 可强制渲染双面。
  • 物理引擎：
    • 碰撞检测中，法线方向决定碰撞响应（如反弹方向）。
  • 路径偏移：
    • 沿法线方向平移路径（如生成描边效果）需考虑缠绕顺序。
缠绕顺序边向量法线方向典型用途
顺时针（CW）指向路径外部孔洞、布尔运算的裁剪区域
逆时针（CCW）指向路径内部默认的多边形填充区域

顺时针路径的法线朝外，逆时针路径的法线朝内。

8. 二维向量的叉积（scalar cross product）

它的公式就是：

cross(v1, v2) = v1.x * v2.y - v1.y * v2.x

它表示什么？

1.向量围成的三角形的有符号面积（面积的2倍）

  • 值的绝对值 |cross| 是 平行四边形的面积（二维）
  • 所以三角形面积是 0.5 * |cross|

2.向量之间的相对方向（顺时针 or 逆时针）

  • 如果 cross > 0：逆时针
  • 如果 cross < 0：顺时针
  • 如果 cross === 0：共线（同方向或相反）

建议你记住这句话: 在 XOY 平面，v1 × v2 > 0 表示 v2 在 v1 的逆时针方向。

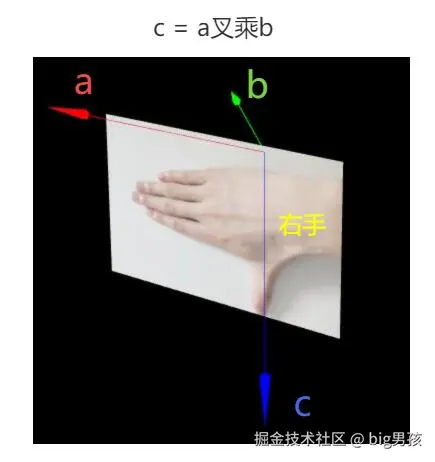

方向判断遵循右手螺旋定则：

比如 c = a X b

让四指沿着叉积左值（a向量）的方向，然后四指向叉积右值（b向量）可以弯曲，

（如果无法弯曲，就翻转大拇指的朝向，然后再往右值弯曲），

那么大拇指的指向方向是向量c的方向。

举个例子，向量a和向量b在xoy平面，如果按右手螺旋定则，

  • 得知向量c方向朝下，即为z轴负方向，那么就说明叉积的值是负值，那么a向量到b向量，向量b再到向量a，组成的环形布局，是按顺时针排列的

  • 如果向量c的方向朝上，即为z轴正方向，那么就说明叉积的值是正值，那么a向量到b向量的，向量b再到向量a，组成的环形布局，是按逆时针排列的

注意，叉乘不满足交换律，当你需要判断多个向量方向相对关系时，左侧点击值需要保持统一

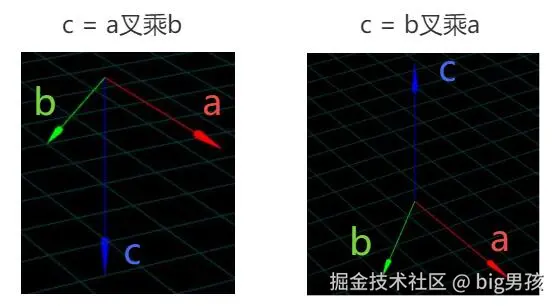

叉乘不满足交换律

你通过比较向量a叉乘b与向量b叉乘a区别，顺序不同结果不同，也就是说叉乘不满足交换律。

// a叉乘b
c.crossVectors(a,b);
// b叉乘a
c.crossVectors(b,a);


叉积的应用

叉积对于判断点的排列方向很关键，比如：

  • 判断 p1 -> p2 -> p3 是左转还是右转
  • 判断 Shape 的轮廓是否逆时针

它和法线的关系？

二维中：

  • 法线（normal）是垂直于方向向量的单位向量

  • 而 cross 只是标量（不在一个概念维度）

  • 但是：

    • 在 3D 中，向量叉积是返回一个垂直的向量（法线）****
    • 而在 2D 中，这个标量 cross 的正负值反映了两向量叉积的Z轴方向（垂直于2D平面）

所以可以说：

二维 cross 的正负 ≈ 三维向量叉积结果 z 分量的正负。

9. 向量点积

const dot = v1.dot(v2); // v1.x * v2.x + v1.y * v2.y

它表示两个向量的夹角关系，例如是否垂直（dot=0）、是否同向（dot > 0）。

计算值类型含义应用
cross(二维)叉积标量有符号面积 / 方向判断判断点的顺时针/逆时针，面积
dot点积标量夹角的余弦、方向是否相似判断是否垂直/平行
v1.cross(v2) (Vector3)三维向量得到垂直于两个向量的向量法线计算、旋转轴计算等

10.实践

1. 判断相邻点组成的闭合路径的旋转顺序

    import { ShapeUtils } from 'three';
    if (ShapeUtils.isClockWise(points)) {
        points.reverse(); // 将顺时针转为逆时针
    }

在 Three.js 中，ShapeUtils.isClockWise(points) 是一个用于 判断二维多边形顶点顺序是否为顺时针方向 的实用工具函数。它通过计算多边形的有向面积来确定顶点排列顺序，常用于几何处理中的方向校验。

输入与输出

  • 输入：一个二维点数组 points（格式为 THREE.Vector2[] 或 [x, y, ...]）。
  • 输出：布尔值 true 表示顺时针，false 表示逆时针。

数学原理

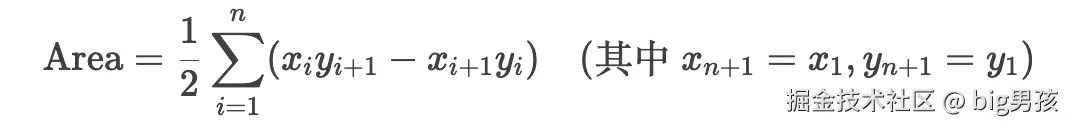

函数基于 鞋带公式（Shoelace Formula）  计算多边形的有向面积：


  • 面积为正 → 顶点逆时针排列。
  • 面积为负 → 顶点顺时针排列。

源码实现

ShapeUtils.isClockWise(points) 的核心原理正是通过 向量叉积之和 来判断多边形的顶点顺序方向。

Three.js 源码验证

查看 Three.js 的 ShapeUtils.isClockWise 源码，确实如此实现：

function isClockWise( pts ) {
    let sum = 0;
    for ( let i = 0, il = pts.length - 1; i < il; i ++ ) {
        sum += ( pts[ i + 1 ].x - pts[ i ].x ) * ( pts[ i + 1 ].y + pts[ i ].y );
    }
    return sum < 0;
}

（注：实际源码通过优化后的鞋带公式计算，数学本质与叉积和一致。）

2. 判断不明顺序的点集合的闭合路径和旋转顺序

用凸包算法（Convex Hull）得到一个不相交、封闭的轮廓

import convexHull from 'convex-hull-2d'; // npm i convex-hull-2d

const points = [p1, p2, p3, p4];
const pointArray = points.map(p => [p.x, p.y]);

const hull = convexHull(pointArray); // 返回索引对，如 [[0, 1], [1, 2], ...]

const ordered = hull.map(([i]) => points[i]); // 提取点顺序

⚠️ 注意：这是二维算法，只适用于 XY、XZ 等平面点的处理。

3.尽量按相邻点和旋转顺序缓存点集合

在开发过程中，为了后续构造轮廓（Shape）、挤出（Extrude）、布尔操作、网格计算等操作更容易，应该尽可能：

  • 按相邻和特定排列顺序缓存点
  • 或者 使用可推导相邻关系的结构缓存点（如边、环、网格）

为什么要“按相邻顺序缓存点”？

因为三维几何绘制通常需要你提供：

  • 顺序的点列表（用于轮廓）

  • 首尾相接（封闭性）

  • 方向一致（顺/逆时针）

这三点决定了：

  • Shape 能否填充正确的面
  • Shape.holes 能否识别镂空区域
  • ExtrudeGeometry 是否能成功挤出体积
  • ShapeGeometry 能否渲染预期区域
  • 动态绘图是否无缝衔接

实战建议

使用场景点数据设计建议
墙体绘制、封闭区域绘制用数组保持相邻顺序
多边形轮廓、Shape 几何使用顺序数组，并保证首尾闭合
用户点击自由建图实时更新相邻点顺序，辅助用线段或边缓存
后续要挖洞、合并面提前按“外轮廓 + 内轮廓”结构缓存点

总结一句话：

在几何处理和三维绘图中，维护清晰、顺序性强、结构合理的点/边数据结构，是构造复杂模型的前提。否则后期每一步都需要猜测顺序和逻辑，效率极低。
