当我们已经掌握了之前的内容以后，再来看 bpmn-js 或者 dmn-js 图形界面的逻辑其实就很简单了。

根据 Bpmn.js 进阶指南之原理分析与模块改造中讲到的 bpmn-js 的 Modeler 实例化过程一节讲述的内容，bpmn-js 提供的编辑器模式 Modeler 在创建时，是会创建其它依赖模块的实例的。

而 bpmn-js 不止提供了 Modeler 模式，还有 Viewer、NavigatedViewer 等模式，只是这些模式 都是通过继承扩展来互相关联的，并最终继承自 diagram-js。

Diagram
└── BaseViewer
    └── Viewer
        └── NavigatedViewer
    └── BaseModeler
        └── Modeler

Diagram 类在最初的几节中就已经讲解过了，所以后面的解析自然就需要从 BaseViewer 开始。

BaseViewer - 无法直接使用的 `BPMN 2.0` 文件查看器

为什么 BaseViewer 无法使用呢？首先我们来看一下直接使用会出现什么情况：

<script setup>
  import { onMounted } from 'vue'
  import Viewer from 'bpmn-js/lib/BaseViewer'

  let viewer = null

  const initialDiagram =
    '<?xml version="1.0" encoding="UTF-8"?>' +
    '<bpmn:definitions xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" ' +
    'xmlns:bpmn="http://www.omg.org/spec/BPMN/20100524/MODEL" ' +
    'xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" ' +
    'xmlns:dc="http://www.omg.org/spec/DD/20100524/DC" ' +
    'targetNamespace="http://bpmn.io/schema/bpmn" ' +
    'id="Definitions_1">' +
    '<bpmn:process id="Process_1" isExecutable="false">' +
    '<bpmn:startEvent id="StartEvent_1"/>' +
    '</bpmn:process>' +
    '<bpmndi:BPMNDiagram id="BPMNDiagram_1">' +
    '<bpmndi:BPMNPlane id="BPMNPlane_1" bpmnElement="Process_1">' +
    '<bpmndi:BPMNShape id="_BPMNShape_StartEvent_2" bpmnElement="StartEvent_1">' +
    '<dc:Bounds height="36.0" width="36.0" x="173.0" y="102.0"/>' +
    '</bpmndi:BPMNShape>' +
    '</bpmndi:BPMNPlane>' +
    '</bpmndi:BPMNDiagram>' +
    '</bpmn:definitions>'

  onMounted(async () => {
    viewer = new Viewer({
      container: '#viewer-content'
    })

    await viewer.importXML(initialDiagram)
  })
</script>

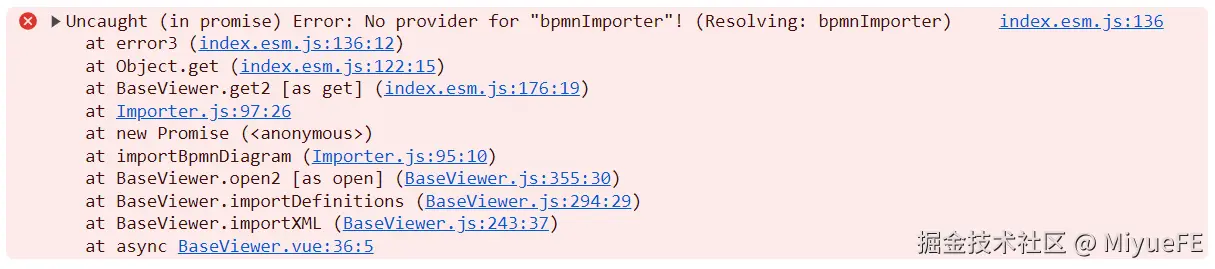

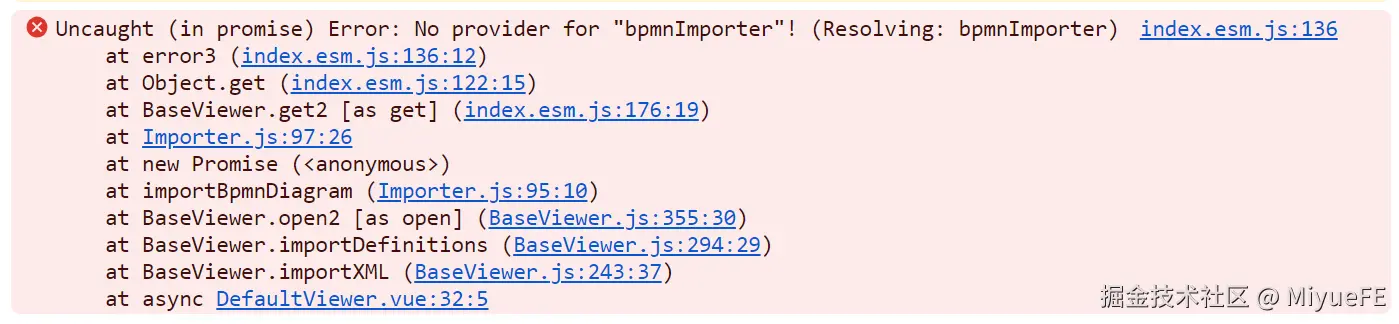

即在 32 行意图开始导入 xml 进行渲染时，会报出无法找到 bpmnImporter 这个模块（错误类型见第一章 injector 依赖注入模式）。

那我们回过头来看一下 BaseViewer 这个类对应的属性和方法，来分析为什么会导致这个错误的发生。

new BaseViewer() - 初始化

首先，来看一下 new BaseModeler() 时会执行的一些方法：

type BaseViewerOptions = {
  width?: number|string;
  height?: number|string;
  position?: string;
  container?: string|HTMLElement;
  moddleExtensions?: ModdleExtensions;
  additionalModules?: ModuleDeclaration[];
} & Record<string, any>

const DEFAULT_OPTIONS = {
  width: '100%',
  height: '100%',
  position: 'relative'
};

export default function BaseViewer(options?: BaseViewerOptions) {
  options = assign({}, DEFAULT_OPTIONS, options);

  this._moddle = this._createModdle(options);

  this._container = this._createContainer(options);

  addProjectLogo(this._container);

  this._init(this._container, this._moddle, options);
}

BaseViewer.prototype._createModdle = function(options) {
  const moddleOptions = assign({}, this._moddleExtensions, options.moddleExtensions);
  return new BpmnModdle(moddleOptions);
};

BaseViewer.prototype._createContainer = function(options) {
  const container = domify('<div class="bjs-container"></div>');

  assignStyle(container, {
    width: ensureUnit(options.width),
    height: ensureUnit(options.height),
    position: options.position
  });

  return container;
};

BaseViewer.prototype._init = function(container, moddle, options) {
  const baseModules = options.modules || this.getModules(options),
        additionalModules = options.additionalModules || [],
        staticModules = [
          { bpmnjs: [ 'value', this ], moddle: [ 'value', moddle ] }
        ];

  const diagramModules = [].concat(staticModules, baseModules, additionalModules);

  const diagramOptions = assign(omit(options, [ 'additionalModules' ]), {
    canvas: assign({}, options.canvas, { container: container }),
    modules: diagramModules
  });

  Diagram.call(this, diagramOptions);

  if (options && options.container) {
    this.attachTo(options.container);
  }
};

BaseViewer.prototype.getModules = function() {
  return this._modules;
};

BaseViewer.prototype._modules = [];

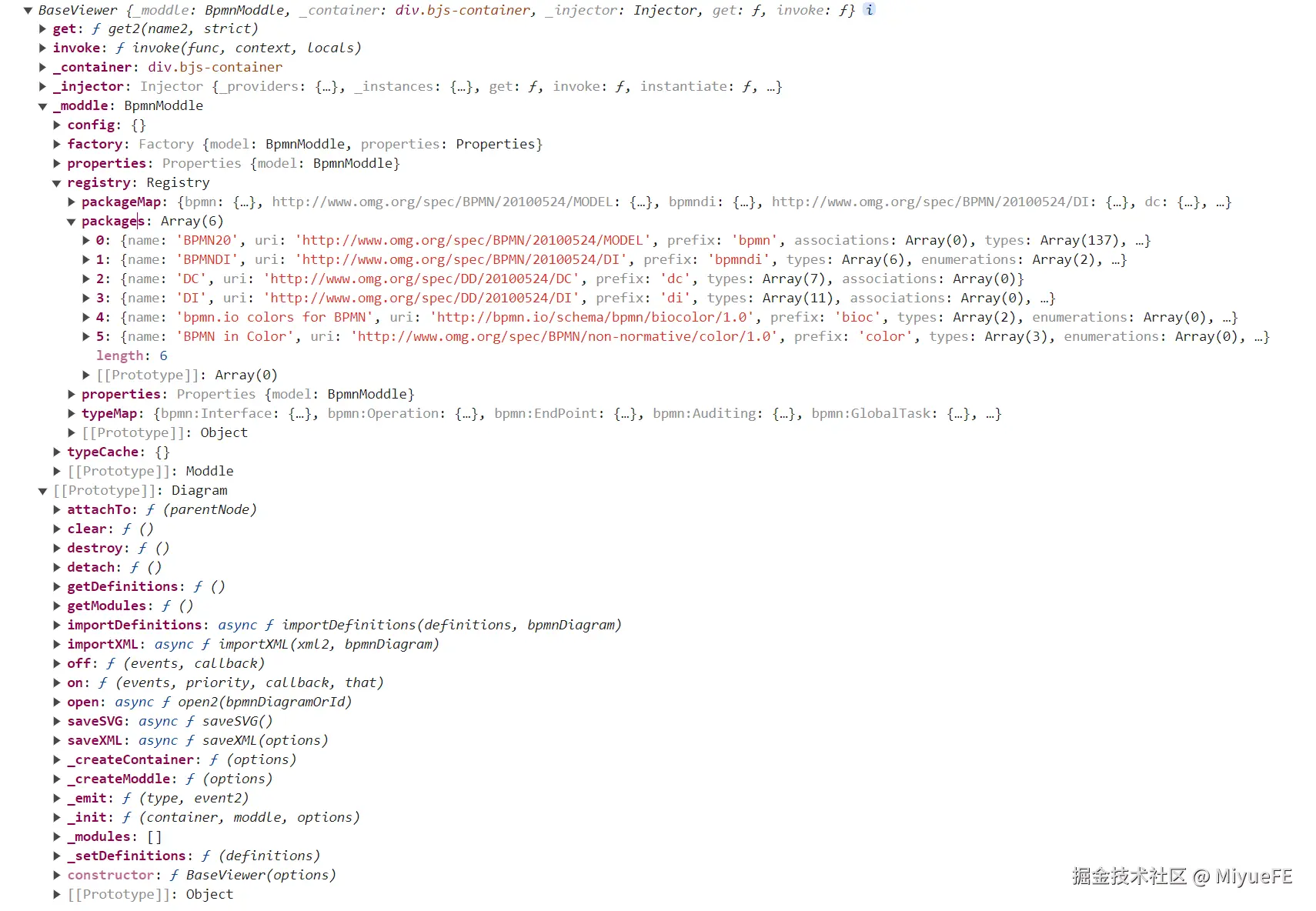

在构造函数执行结束之后，我们会得到这样一个对象实例：

其中，除了一个基于 Moddle 和 moddle-xml 封装之后的 BpmnModdle 实例作为 _moddle 属性之外，还有 _injector, invoke, get 等方法和属性。当然，后面这三个都是在 Diagram.call(this, options) 的时候，使用 Diagram 来实现的；并且 bpmn-moddle 中默认引入的几个 descriptor json 也已经注册。

在 new BaseViewer 的第一步，就是创建 BpmnModdle 实例，并注册 options.moddleExtensions 中的所有描述文件到 moddle 实例上。

紧接着就是 _createContainer 创建一个 div.bjs-container 的 dom 元素，然后向这个元素充插入 bpmn-io 团队的 logo 图标链接，之后进入 _init 方法相关的核心逻辑。

在 _init 内部，会重新整合我们传递进去的 options 参数，区分 modules 与 additionalModules 两个数组中的注册模块，与内置的 staticModules 进行合并，借助 Diagram 来完成所有注册模块的依赖关系解析和注入，最后通过 attachTo 将上文创建的 _container 元素插入到 options.container 指定的元素上。

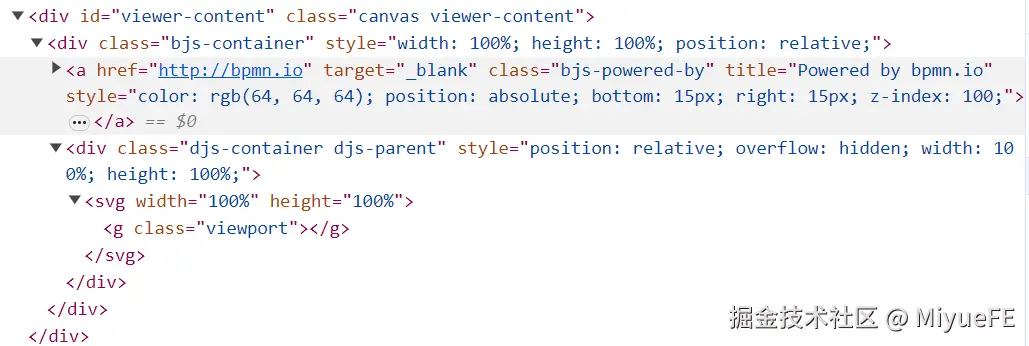

所以，最终的 dom 也会有四层结构，包含 options.container 指定元素、_container 对应的 div.bjs-container 元素、Diagram 实例化时 Canvas 模块对应的父元素 div.djs-container、svg 对应画布：

BaseViewer 提供的一些方法和属性

在 new BaseViewer 创建的实例中，可以看到除了上述几个方法，还有以下方法：

importXML(xml, bpmnDiagram?)：导入 xml 字符串，进行解析并显示到画布中
importDefinitions(definitions, bpmnDiagram?)：导入一个定义对象，并解析和显示到画布中
open(bpmnDiagramOrId)：打开以前导入的 xml 的图
saveXML(options)：将画布内容保存为 xml 字符串
saveSVG()：将画布内容保存为 svg
getModules()：返回所有默认需要注册的 modules 模块定义数组
clear()：清空画布与内容
destroy()：销毁画布与实例
on(events, priority, callback, that)：注册 EventBus 事件监听回调
off(events, callback)：销毁某个事件的监听回调
getDefinitions()：获取当前实例的 _definitions 属性
_emit(type, event)：发送 EventBus 事件

其中，clear 与 distroy 都是调用的 Diagram 的清空和销毁方法；on、off 和 _emit 都是通过 injector 来获取到 EventBus 对应实例来实现事件回调的注册、销毁和发送事件；至于 saveSVG，则是通过 Canvas 模块，将 svg 画布中的所有内容读取出来，并按照当前画布元素的显示范围 viewbox 来重新生成一个对应高宽的 svg 元素文本，然后返回。

剩下的几个方法，则是与 BPMN 2.0 规范的 xml 解析和生成息息相关的内容。

在一些 demo 中，我们知道，xml 通常会分为两个部分：与业务逻辑相关的 bpmn:xxx 部分，以及与显示相关的 bpmndi:xxx 和 di:xxx 部分；而在开发过程中，每一个元素对应的实例实际上只有一个，包含除了 x, y, width, height 等显示相关的属性之外，还有 id，type，businessObject 等业务逻辑属性。

所以这与我们之前讲到的 BpmnModdle 或者 moddle-xml 中的 Reader, Writer 的解析对应规则是有区别的。

所以对于 importXML, importDefinitions, saveXML 等方法需要细心分析。

`importXML` - 解析 `xml` 与格式调整和元素渲染

作为导入 xml 然后解析并渲染对应元素的入口函数，importXML 无疑是在我们的开发中用的最多的一个方法之一。

该方法接收一个 xml 字符串参数和一个可选的 bpmnDiagram 参数，其中 xml 是需要解析的 BPMN 2.0 规范字符串，会通过 BpmnModdle 实例进行解析（也就是 moddle-xml 提供的 Reader），得到完整的解析结果；而 bpmnDiagram 则是一个 ModdleElement 类型的对象或者对象的 id，这个值对应的是 xml 中后半部分标签名为 bpmndi:BPMNDiagram 的元素对应的 id。

当解析开始时，该方法会借助 EventBus 对外发送一个 import.parse.start 的事件将传递进去的 xml 字符串广播处理，开发者可以监听该事件对 xml 进行二次加工。

然后，则是通过 Reader 从 bpmn:Definitions 标签开始解析（当然，这也要求了最外层标签必须是 bpmn:definitions），得到解析结果 parseResult；如果解析过程中发生错误，则会对外发送 import.parse.complete 将 error 信息广播出来。

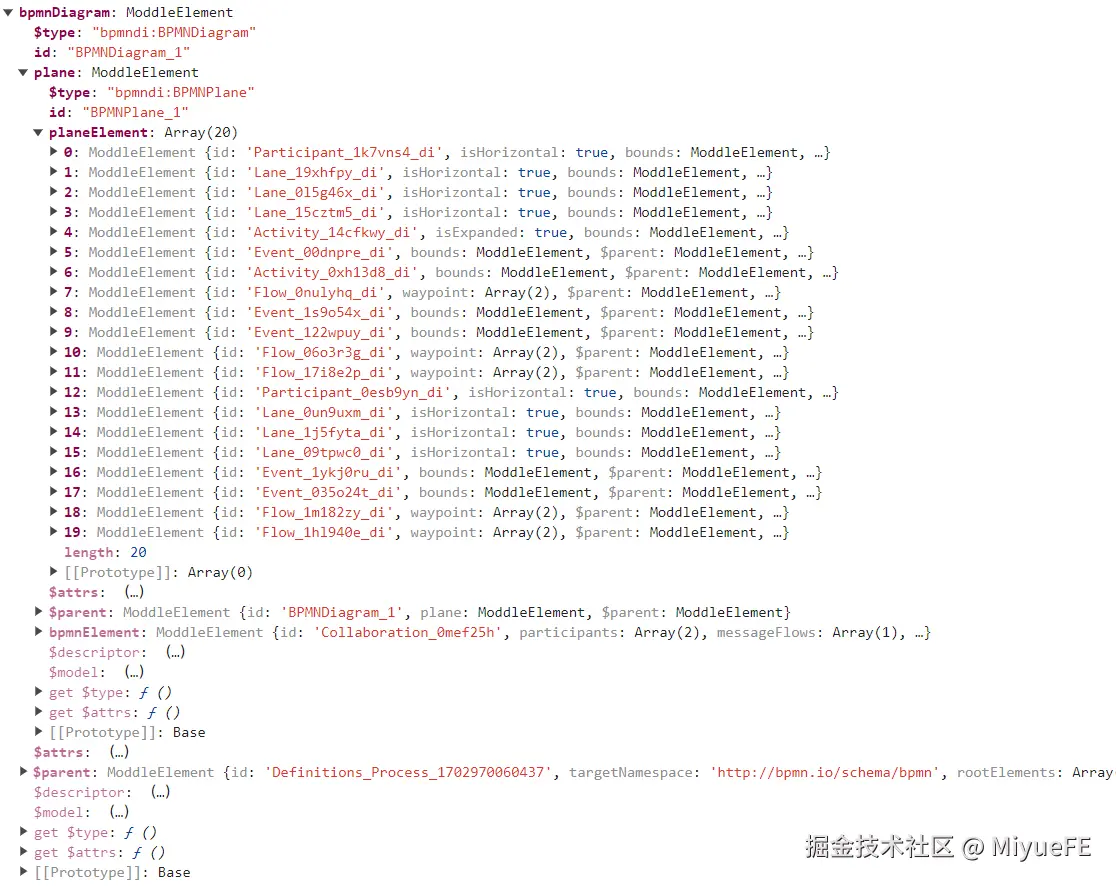

如果没有发生解析错误，根据 moddle-xml 一章的内容，可以知道正确解析的结果 parseResult，里面肯定会有 rootElement， references， warnings， elementsById 四个属性，其中 rootElement 对应的就是最外层的 <bpmn:definitions> 标签；结果拿到之后，一样会对外广播 import.parse.complete 事件，只是事件上下文对象会变成刚刚的解析结果中的四个属性；并且一样的，开发者也可以监听该事件对解析到的根节点信息进行改造。

这里会将 moddle-xml 中的默认解析结果进行重命名：rootElement => definitions，对外发送的 import.parse.complete 和后续的逻辑一样都使用 definitions 变量名。

当解析结束之后，会调用 importDefinitions(definitions, bpmnDiagram) 方法来同步执行后续逻辑，得到 importResult。

最后，会对外发送 import.done 事件，将解析过程中遇到的错误或者警告信息都传递处理；如果在广播 import.parse.complete 事件或者执行 importDefinitions 方法的过程中发生了异常，一样会广播 import.done 事件，将错误和警告传递出来，但是此时会中断后续逻辑的执行，直接 throw。

那么 importDefinitions 的过程中会发生什么？是哪一个阶段将图形元素渲染上去的？

`importDefinitions` - 设置已解析的根节点对象

importDefinitions ，从名称上来看，就是导入一个定义，也就是将上文解析到的 definitions 变量绑定到 Viewer 实例上。

所以这里会执行 _setDefinitions 方法，设置 this._definitions= definitions；然后，同步执行 open(bpmnDiagram)，将 open 方法的返回值中的 wanings 参数作为函数返回值返回。

`open` - 根据已解析的内容进行元素渲染

open 方法接收一个 bpmnDiagramOrId 参数，也就是前两个方法中的 bpmnDiagram 参数，可以是字符串或者 ModdleElement 对象实例（在 open 方法中，如果 bpmnDiagramOrId 是字符串，会在 definitions 对象中递归查找到该字符串对应的实例对象作为 bpmnDiagram）。

在执行时，首先会校验 this._definitions 是否存在，不存在则报错，然后找到 bpmnDiagram 对象；之后会调用 clear 方法清空画布的已有内容，保证画布干净。

最后，通过同步执行 importBpmnDiagram(this, definitions, bpmnDiagram) 方法来读取所有对象和渲染。

至于 importBpmnDiagram 方法，则与另外两个 BpmnImporter、BpmnTreeWalker 有关，三者组成一个完整的 import 遍历渲染模块。

import 这几个模块，在 BaseViewer 中实际上是没有引入的，所以直接使用 BaseViewer 实例来执行 importXML 的话，会直接抛出错误： No provider for "bpmnImporter"! (Resolving: bpmnImporter)。

import modules - 遍历 definitions 渲染元素节点

上面说到，import modules 包含三个部分：importBpmnDiagram 方法，BpmnImporter 与 BpmnTreeWalker 类。其中 BpmnImporter 依赖与 translate 模块（用来翻译提示信息），会作为一个 module 被 Viewer 添加到依赖系统当中；BpmnTreeWalker 则是一个辅助类，不会进入依赖系统，只在 importBpmnDiagram 方法中作为一个不同元素的处理程序管理角色使用；而 importBpmnDiagram 方法，则是依赖于另外两个模块，通过 BpmnImporter 来实现元素的渲染，通过 BpmnTreeWalker 来实现 definitions 中的不同元素实例解析处理。

为了方便理解，我们从 BpmnImporter 开始。

`BpmnImporter` - 将 bpmn 元素添加到画布的处理程序

为了将元素添加到画布中，BpmnImporter 需要依赖 Canvas 和 TextRenderer 模块，分别用来显示元素和 Label 文本；并且，moddle-xml 解析出来的内容，实际上与 bpmn-js 中对应的元素实例是有区别的。

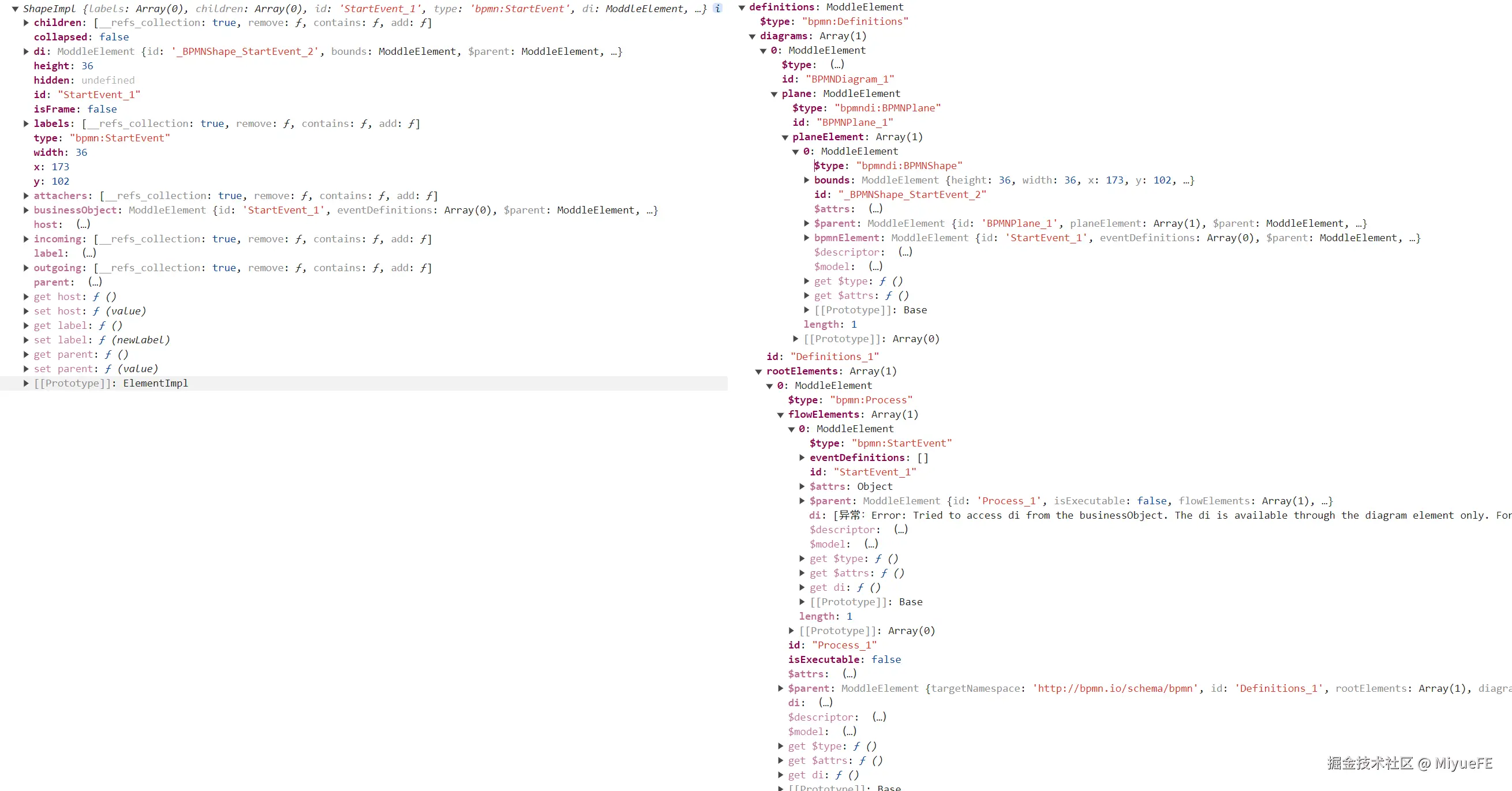

一个 bpmn-js 中的元素实例，理论上应该对应 definitions 中的两个 ModdleElement 实例对象，一个代表业务数据，一个代表图形数据。而 BpmnImporter 的作用就是从 definitions 中找到指定元素对应的两个 ModdleElement 实例，然后根据这两个实例数据来创建 bpmn-js 中的元素实例，并且通过 Canvas 显示到画布上。

所以 BpmnImporter 对外提供了两个方法：add 和 addLabel。其中 add 用来处理任务节点、事件节点等各种元素实例；addLabel 用来处理独立的 Label 节点，源码如下：

import { assign } from 'min-dash'
import { is } from '../util/ModelUtil'
import { isLabelExternal, getExternalLabelBounds, getLabel } from '../util/LabelUtil'
import { getMid } from 'diagram-js/lib/layout/LayoutUtil'
import { isExpanded } from '../util/DiUtil'

export function elementToString(e) {
  if (!e) {
    return '<null>'
  }
  return '<' + e.$type + (e.id ? ' id="' + e.id : '') + '" />'
}

function elementData(semantic, di, attrs) {
  return assign(
    {
      id: semantic.id,
      type: semantic.$type,
      businessObject: semantic,
      di: di
    },
    attrs
  )
}

function getWaypoints(di, source, target) {
  var waypoints = di.waypoint
  if (!waypoints || waypoints.length < 2) {
    return [getMid(source), getMid(target)]
  }
  return waypoints.map(function (p) {
    return { x: p.x, y: p.y }
  })
}

function notYetDrawn(translate, semantic, refSemantic, property) {
  return new Error(
    translate('element {element} referenced by {referenced}#{property} not yet drawn', {
      element: elementToString(refSemantic),
      referenced: elementToString(semantic),
      property: property
    })
  )
}

export default function BpmnImporter(eventBus, canvas, elementFactory, elementRegistry, translate, textRenderer) {
  this._eventBus = eventBus
  this._canvas = canvas
  this._elementFactory = elementFactory
  this._elementRegistry = elementRegistry
  this._translate = translate
  this._textRenderer = textRenderer
}
BpmnImporter.$inject = ['eventBus', 'canvas', 'elementFactory', 'elementRegistry', 'translate', 'textRenderer']
BpmnImporter.prototype.add = function (semantic, di, parentElement) {
  var element,
    translate = this._translate,
    hidden
  var parentIndex
  if (is(di, 'bpmndi:BPMNPlane')) {
    var attrs = is(semantic, 'bpmn:SubProcess') ? { id: semantic.id + '_plane' } : {}
    element = this._elementFactory.createRoot(elementData(semantic, di, attrs))
    this._canvas.addRootElement(element)
  } else if (is(di, 'bpmndi:BPMNShape')) {
    var collapsed = !isExpanded(semantic, di),
      isFrame = isFrameElement(semantic)
    hidden = parentElement && (parentElement.hidden || parentElement.collapsed)
    var bounds = di.bounds
    element = this._elementFactory.createShape(
      elementData(semantic, di, {
        collapsed: collapsed,
        hidden: hidden,
        x: Math.round(bounds.x),
        y: Math.round(bounds.y),
        width: Math.round(bounds.width),
        height: Math.round(bounds.height),
        isFrame: isFrame
      })
    )
    if (is(semantic, 'bpmn:BoundaryEvent')) {
      this._attachBoundary(semantic, element)
    }
    if (is(semantic, 'bpmn:Lane')) {
      parentIndex = 0
    }
    if (is(semantic, 'bpmn:DataStoreReference')) {
      if (!isPointInsideBBox(parentElement, getMid(bounds))) {
        parentElement = this._canvas.findRoot(parentElement)
      }
    }
    this._canvas.addShape(element, parentElement, parentIndex)
  } else if (is(di, 'bpmndi:BPMNEdge')) {
    var source = this._getSource(semantic),
      target = this._getTarget(semantic)
    hidden = parentElement && (parentElement.hidden || parentElement.collapsed)
    element = this._elementFactory.createConnection(
      elementData(semantic, di, {
        hidden: hidden,
        source: source,
        target: target,
        waypoints: getWaypoints(di, source, target)
      })
    )
    if (is(semantic, 'bpmn:DataAssociation')) {
      parentElement = this._canvas.findRoot(parentElement)
    }
    this._canvas.addConnection(element, parentElement, parentIndex)
  } else {
    throw new Error(
      translate('unknown di {di} for element {semantic}', {
        di: elementToString(di),
        semantic: elementToString(semantic)
      })
    )
  }
  if (isLabelExternal(semantic) && getLabel(element)) {
    this.addLabel(semantic, di, element)
  }
  this._eventBus.fire('bpmnElement.added', { element: element })
  return element
}
BpmnImporter.prototype._attachBoundary = function (boundarySemantic, boundaryElement) {
  var translate = this._translate
  var hostSemantic = boundarySemantic.attachedToRef
  if (!hostSemantic) {
    throw new Error(
      translate('missing {semantic}#attachedToRef', {
        semantic: elementToString(boundarySemantic)
      })
    )
  }
  var host = this._elementRegistry.get(hostSemantic.id),
    attachers = host && host.attachers
  if (!host) {
    throw notYetDrawn(translate, boundarySemantic, hostSemantic, 'attachedToRef')
  }
  boundaryElement.host = host
  if (!attachers) {
    host.attachers = attachers = []
  }
  if (attachers.indexOf(boundaryElement) === -1) {
    attachers.push(boundaryElement)
  }
}
BpmnImporter.prototype.addLabel = function (semantic, di, element) {
  var bounds, text, label
  bounds = getExternalLabelBounds(di, element)
  text = getLabel(element)
  if (text) {
    bounds = this._textRenderer.getExternalLabelBounds(bounds, text)
  }
  label = this._elementFactory.createLabel(
    elementData(semantic, di, {
      id: semantic.id + '_label',
      labelTarget: element,
      type: 'label',
      hidden: element.hidden || !getLabel(element),
      x: Math.round(bounds.x),
      y: Math.round(bounds.y),
      width: Math.round(bounds.width),
      height: Math.round(bounds.height)
    })
  )
  return this._canvas.addShape(label, element.parent)
}
BpmnImporter.prototype._getConnectedElement = function (semantic, side) {
  var element,
    refSemantic,
    type = semantic.$type,
    translate = this._translate
  refSemantic = semantic[side + 'Ref']
  if (side === 'source' && type === 'bpmn:DataInputAssociation') {
    refSemantic = refSemantic && refSemantic[0]
  }
  if ((side === 'source' && type === 'bpmn:DataOutputAssociation') || (side === 'target' && type === 'bpmn:DataInputAssociation')) {
    refSemantic = semantic.$parent
  }
  element = refSemantic && this._getElement(refSemantic)
  if (element) {
    return element
  }
  if (refSemantic) {
    throw notYetDrawn(translate, semantic, refSemantic, side + 'Ref')
  } else {
    throw new Error(
      translate('{semantic}#{side} Ref not specified', {
        semantic: elementToString(semantic),
        side: side
      })
    )
  }
}
BpmnImporter.prototype._getSource = function (semantic) {
  return this._getConnectedElement(semantic, 'source')
}
BpmnImporter.prototype._getTarget = function (semantic) {
  return this._getConnectedElement(semantic, 'target')
}
BpmnImporter.prototype._getElement = function (semantic) {
  return this._elementRegistry.get(semantic.id)
}
function isPointInsideBBox(bbox, point) {
  var x = point.x,
    y = point.y
  return x >= bbox.x && x <= bbox.x + bbox.width && y >= bbox.y && y <= bbox.y + bbox.height
}
function isFrameElement(semantic) {
  return is(semantic, 'bpmn:Group')
}

其中 add 方法接收的三个参数，分别是 moddle-xml 解析结果中的 业务数据对应的 ModdleElement 实例 semantic、图形数据对应的 moddleElement 实例 di，以及该元素对应的父元素，当然，父元素也可能为空(semantic 也就是 bpmn-js 开发中，元素实例的 businessObject 属性)。

当接收到上述参数之后，后续会通过 elementData 将 semantic 与 di 组合到一起，然后通过 ElementFactory 创建对应的元素实例，并通过 canvas 进行节点渲染。

当进入该方法时，主要有三个判断部分（判断 di 类型）

is(di, 'bpmndi:BPMNPlane')：这个节点类型通常表示 根节点，并且这类节点 不会在画布中直接显示；所以这里会使用 elementFactory.createRoot 以及 canvas.addRootElement
is(di, 'bpmndi:BPMNShape'：这类节点 通常都是需要显示的形状元素节点，也就是 非连接线，所以使用 elementFactory.createShape 来创建元素实例，通过 canvas.addShape 进行渲染。但是，这里面还要区分一些特殊情况，例如任务边界事件、泳道的通道节点 Lane 等，这些情况下，除了创建对应的元素实例和渲染之外，还需要 处理节点之间的绑定关系；这是因为，在 xml 中，每一个显示元素对应的图形数据标签，基本上都是同级分布的，所以不存在父子关系，需要通过业务数据部分进行关联。
is(di, 'bpmndi:BPMNEdge'：这个类型就是代表的 连线类 元素，通过 elementFactory.createConnection 和 canvas.addConnection 来处理

如果 di 的类型判断不符合上面的三种情况，则会抛出一个 unknown di {di} for element {semantic} 的错误，终止后面的解析和渲染过程。

当然，除了这三种类型外，还有一种情况，就是 isLabelExternal(semantic) && getLabel(element)，代表 节点是事件或者网关等需要在元素外部显示名称的节点类型，并且已经设置了对应的名称字段，这种情况下，就需要通过 addLabel 方法来创建一个 Label 元素实例（elementFactory.createLabel）并且将这个元素添加到画布上（canvas.addShape）。

当元素已经渲染到画布上以后，还会通过 EventBus 发送一个 bpmnElement.added 的事件出来。

`BpmnTreeWalker` - 遍历解析结果并处理业务对象与元素对象的绑定关系

在 importBpmnDiagram 方法中，初始化 BpmnTreeWalker 会传入一个 visitor 对象，而这个对象实际上是提供依赖 BpmnImporter 来实现的 root 与 element 两种元素的创建和渲染逻辑，以及一个 error 处理方法。

当 new BpmnTreeWalker(visitor, translate) 执行时，会创建两个对象 handledElements 与 diMap，分别记录 已处理的元素实例 和所有解析到的图形渲染实例 diMap；以及一个数组对象 deferred，用来记录 需要延迟到其它元素渲染之后的一些处理方法。

然后呢，会通过闭包的形式，在内部声明多个处理函数和辅助函数。例如 handled(element), visit(), handleDiagram() 等，其中 handleDefinitions, handleSubProcess, handleDeferred, registerDi 四个函数会绑定到 walker 实例上作为实例方法。

当 BpmnImporter 实例初始化完成之后，会首先 从解析结果的 definitions 对象中拿到 diagrams 数组的第一个元素，作为 bpmnDiagram。这个变量 在正常业务中，一般是所有 DI 对象（元素渲染属性对应的对象）的父元素、的父元素，也就是 xml 中的 <bpmndi:BPMNDiagram> 标签。这个变量之下，会有一个 <bpmn:BPMNPlane> 标签，记录 所有可见元素对应的 di 对象数组，当然它本身也会通过一个属性 bpmnElement 指向流程的 根节点元素（如果存在协作节点 Collaboration，则指向该节点；如果没有这类节点，则指向 Process 节点）。

这个 bpmnDiagram 变量结构大致如下：

当执行 walker.handleDefinitions(definitions, bpmnDiagram) 时，会校验 definitions.diagrams 中是否包含该 bpmnDiagram，如果不包含说明之前解析的 xml 数据有问题，则直接抛出异常 diagram not part of bpmn:Definitions；当 bpmnDiagram 对象不存在时，则会直接校验 definitions.diagrams[0] 是否存在，并将其作为 bpmnDiagram 参与后面的逻辑执行。

后面的核心逻辑就包含以下几行代码，共分为四个部分：

function handleDiagram(diagram) {
  handlePlane(diagram.plane);
}
function handlePlane(plane) {
  registerDi(plane);
  forEach(plane.planeElement, handlePlaneElement);
}
function handlePlaneElement(planeElement) {
  registerDi(planeElement);
}
var registerDi = this.registerDi = function registerDi(di) {
  var bpmnElement = di.bpmnElement;

  if (bpmnElement) {
    if (diMap[bpmnElement.id]) {
      logError();
    } else {
      diMap[bpmnElement.id] = di;
      ensureCompatDiRef(bpmnElement);
    }
  } else {
    logError();
  }
};

this.handleDefinitions = function handleDefinitions(definitions, diagram) {
  // 第一部分
  diMap = {};
  handleDiagram(diagram);

  // 第二部分
  var plane = diagram.plane;

  if (!plane) {
    throw new Error();
  }

  var rootElement = plane.bpmnElement;

  if (!rootElement) {
    rootElement = findDisplayCandidate(definitions);
    if (!rootElement) {
      throw new Error();
    } else {
      logError();
      plane.bpmnElement = rootElement;
      registerDi(plane);
    }
  }

  // 第三部分
  var ctx = visitRoot(rootElement, plane);
  if (is(rootElement, 'bpmn:Process') || is(rootElement, 'bpmn:SubProcess')) {
    handleProcess(rootElement, ctx);
  } else if (is(rootElement, 'bpmn:Collaboration')) {
    handleCollaboration(rootElement, ctx);
    handleUnhandledProcesses(definitions.rootElements, ctx);
  } else {
    throw new Error();
  }

  // 第四部分
  handleDeferred(deferred);
}

其中，第一部分就是遍历 bpmnDiagram.plane.planeElement，将 plane 与每一个 planeElement 对象都保存到 diMap 中，并与其对应的业务对象 bpmnElement 进行绑定（这里的 di.bpmnElement 就是业务对象的原因，可以参照 moddle-xml 与 bpmn-moddle：在 bpmndi.json 中，BPMNPlane 对象的 bpmnElement 属于是引用类型并且类型是 bpmn:BaseElement，即 bpmn.json 中的基础对象定义）。

然后第二部分就是 处理根节点，并找到 plane 对应的根级业务对象。

第三部分，则是处理 通过 BpmnImporter 提供的 add 方法，遍历根节点及子节点内容，并将其渲染到画布中。在这一步中，遇到 Association、Flow、BoundaryEvent 等特殊节点时，则会将对应的 Handle 方法添加到 deferred 数组中，等待其他节点渲染结束之后再处理。

至于第四部分，则是处理第三步中需要延迟处理的内容，遍历 deferred 数组分别执行数组中保存的对应方法。

`importBpmnDiagram` 方法

此时再回到 importBpmnDiagram 方法就非常容易理解了，即接收一个 diagram 实例（也就是 Viewer 实例）与一个definitions 根对象，和一个可选参数 bpmnDiagram；通过 BpmnTreeWalker 来遍历根节点下的所有业务节点，并完成业务对象中的 di 属性与元素渲染对象 DI 实例之间的绑定关系，通过 BpmnImporter 将每一个元素实例渲染到画布中，完成整个解析渲染过程。

并且在开始解析与解析渲染结束之后，还会发送 import.render.start 与 import.render.complete 事件，最后返回解析渲染过程中遇到的异常问题。

所以在 BaseViewer 中，importXML 与 importDefinitions 两个方法都用于解析和渲染，但是 importDefinitions 还是 importXML 的依赖方法，如果需要用 imporyDefinitions 处理 xml 字符串，则需要自己借助 BpmnModdle 或者其他手段来将 xml 解析成符合规则的对象结构。

至于剩下的 clear、destroy 等方法，根据方法名就很容易理解，就不赘述了。

Viewer - 仅供预览显示的查看器

Viewer，作为 BaseViewer 的 基础扩展，只引入了部分核心功能：

DrawModule：负责 BPMN2.0 对应基础元素的绘制与渲染的模块集合，也是 bpmn-js 中不可或缺的内容。即使开发者可以通过自行扩展 BaseViewer，但是这部分的内容也是 必须要按照对应格式实现 的。
ImportModule：也就是上文的 import modules 中对应的内容，用来解析和处理渲染解析结果的模块；也是 BaseViewer 无法使用 importXML 的原因（因为没有引入）
DrilldownModdule：用来处理 折叠的子流程节点的内容显示，会在折叠子流程节点上增加一个剪头标记，用来进入子流程内部
TranslateModule：diagram-js 提供的 i18n 模块，用来提供国际化。当然，默认的这个部分 实际上只是空处理函数，并不能实现国际化翻译，只是为了避免其他模块中依赖 translate 导致初始化失败。
SelectionModule：用来实现元素的选中效果，由 diagram-js 提供，原理在前文有过描述
OverlaysModule：用来出发元素的覆盖物显示，由 diagram-js 提供，原理在前文有过描述

从这几个模块来看，Viewer 模式下，基本上也只能用于显示。但是，容易出现 流程过大或者位置不居中 等情况，导致无法完整显示所有内容；并且由于其并没有引入 画布移动 等模块，画布内容也只能固定无法调整显示效果，无法让人满意。

所以在这种情况下，bpmn-js 提供了另外一个模式 —— NavigatedViewer。

NavigatedViewer - 具有鼠标控制和键盘导航功能的查看器

NavigatedViewer 在 Viewer 的基础上，引入了 KeyboardModule 等模块来实现对键盘、鼠标事件的基础支持。

KeyboardMoveModule：支持用键盘方向键移动画布的模块，依赖 KeyboardModule 来实现键盘事件的注册
MoveCanvasModule：支持鼠标控制画布移动的模块
ZoomScrollModule：支持鼠标控制画布缩放的模块

BaseModeler - 没啥用的编辑器

作为以 Base 开头的构造函数，BaseModeler 基本上也无法直接用于 xml 的更改，或者说无法直接使用。

因为 BaseModeler 只是继承了 BaseViewer，然后对 _createModdle 进行了一次修改，给创建的 moddle 实例增加了一个 ids 属性，用来 生成后续新节点的随机 id。

在初始化的过程中，也增加了两个事件监听回调：

import.parse.complete：导入 xml 解析之后，会记录所有已有元素的 id 属性到 moddle 实例的 ids 属性中。
diagram.destroy：画布销毁时，将 moddle 实例中的 ids 属性清空

Modeler - 基础的 BPMN2.0 文件图形编辑器

为什么说它是图形编辑器，也是因为 Modeler 本身只能操作图形元素，对于图形元素的具体的 业务属性部分 并没有提供太多的修改功能，只有在 业务属性与画布元素显示有关 时，才能通过调整元素的类型来实现业务属性的修改。

所以，业务属性的改动通常需要使用 bpmn-js-properties-panel 或者自定义一个属性面板来实现。

Modeler 与前面的 NavigatedViewer、Viewer 两个模式的扩展方式一样，都是通过引入对应的功能模块来实现编辑。

Modeler.prototype._interactionModules = [
  KeyboardMoveModule,
  MoveCanvasModule,
  TouchModule,
  ZoomScrollModule
];

Modeler.prototype._modelingModules = [
  AlignElementsModule,
  AutoPlaceModule,
  AutoScrollModule,
  AutoResizeModule,
  BendpointsModule,
  ConnectModule,
  ConnectionPreviewModule,
  ContextPadModule,
  CopyPasteModule,
  CreateModule,
  DistributeElementsModule,
  EditorActionsModule,
  GridSnappingModule,
  InteractionEventsModule,
  KeyboardModule,
  KeyboardMoveSelectionModule,
  LabelEditingModule,
  ModelingModule,
  ModelingFeedbackModule,
  MoveModule,
  OutlineModule,
  PaletteModule,
  ReplacePreviewModule,
  ResizeModule,
  SnappingModule,
  SearchModule
];

Modeler.prototype._modules = [].concat(
  Viewer.prototype._modules,
  Modeler.prototype._interactionModules,
  Modeler.prototype._modelingModules
);

但是，Modeler 对它默认使用的 modules 进行了一下区分，将 NavigatedViewer 使用的几个模块，与 TouchModules 合并到了 _interactionModules 中，作为 存在互相影响的模块。另外一些与建模相关的模块，则放到的 _modelingModules 中，这些模块的大致作用如下：

AlignElementsModule：元素对齐
AutoPlaceModule：自动追加新元素到合适位置
AutoScrollModule：鼠标焦点到边缘位置时画布移动
AutoResizeModule：类似 SubProcess 节点中子节点移动到该节点外部等情况下自动调整父元素大小
BendpointsModule：连线类元素的编辑辅助，给连线添加可拖拽的辅助点等内容
ConnectModule：实现从目标节点开启连线操作并完成连线
ConnectionPreviewModule：连线过程中的状态预览
ContextPadModule：选中内容的上下文操作菜单
CopyPasteModule：复制粘贴模块
CreateModule：元素拖动创建模块
DistributeElementsModule：元素对齐时校验可使用对齐操作的元素
EditorActionsModule：管理已注册 BPMN 特殊操作的工具
GridSnappingModule：元素移动或者拖拽等操作时，实现最小整数移动（step）的操作
InteractionEventsModule：对于 Participant、SubProcess 等特殊节点的事件响应区域与标记显示的处理
KeyboardModule：提供键盘事件绑定和管理
KeyboardMoveSelectionModule：默认的方向键控制元素移动模块
LabelEditingModule：元素双击修改 label，依赖 diagram-js-direct-editing
ModelingModule：提供默认的建模操作方法与实现逻辑
ModelingFeedbackModule：存在协作节点时对创建写作节点外部节点时的错误提示
MoveModule：画布和元素移动
OutlineModule：元素高亮边框
PaletteModule：左侧画板
ReplacePreviewModule：元素替换工具，基于 diagram-js 提供的 PopupMenu
ResizeModule：为元素提供大小调整的功能
SnappingModule：元素移动或者创建时的对齐辅助线
SearchModule：用于全局查询元素的模块

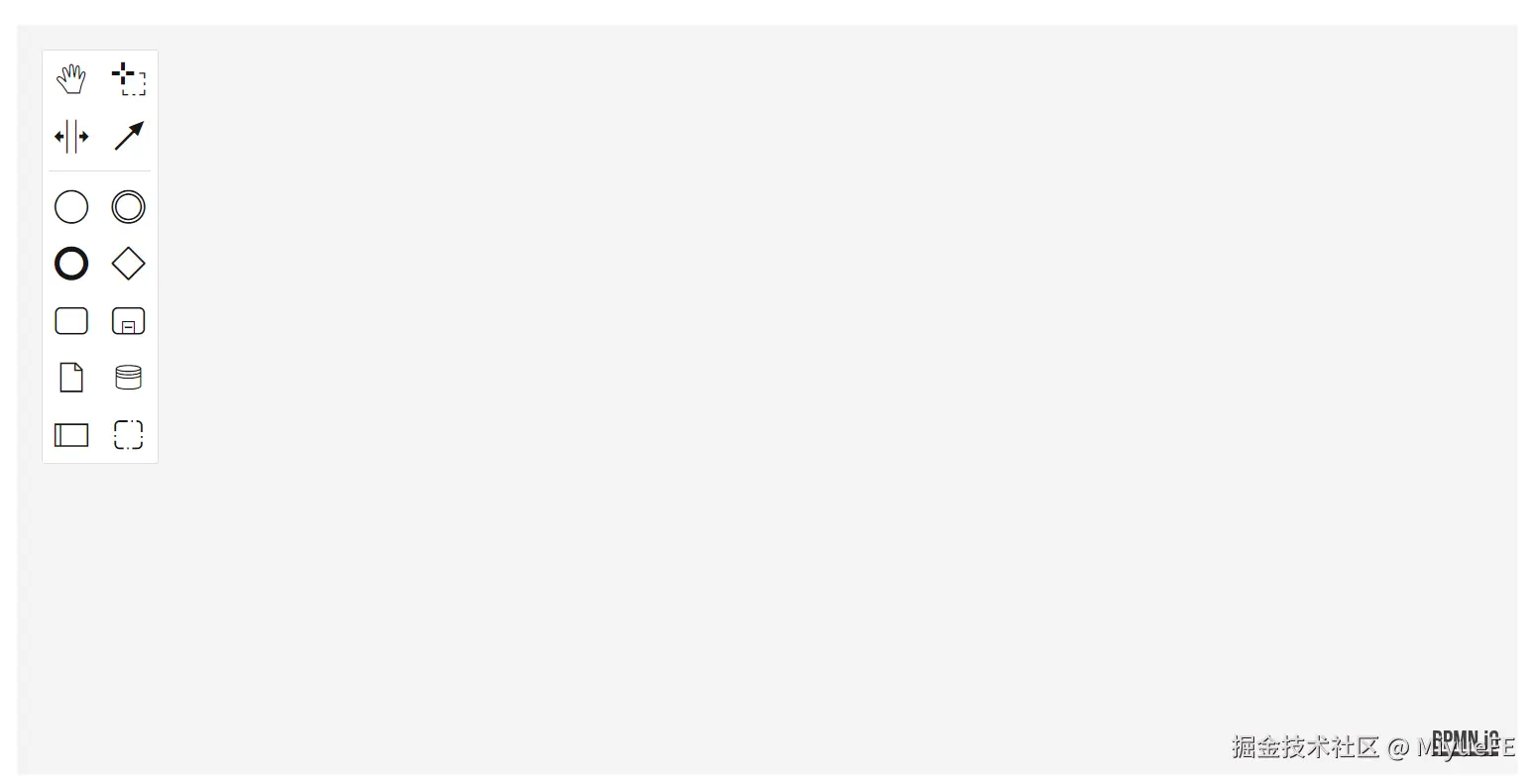

当我们直接使用 Modeler 创建编辑器时，就会得到这样的内容：

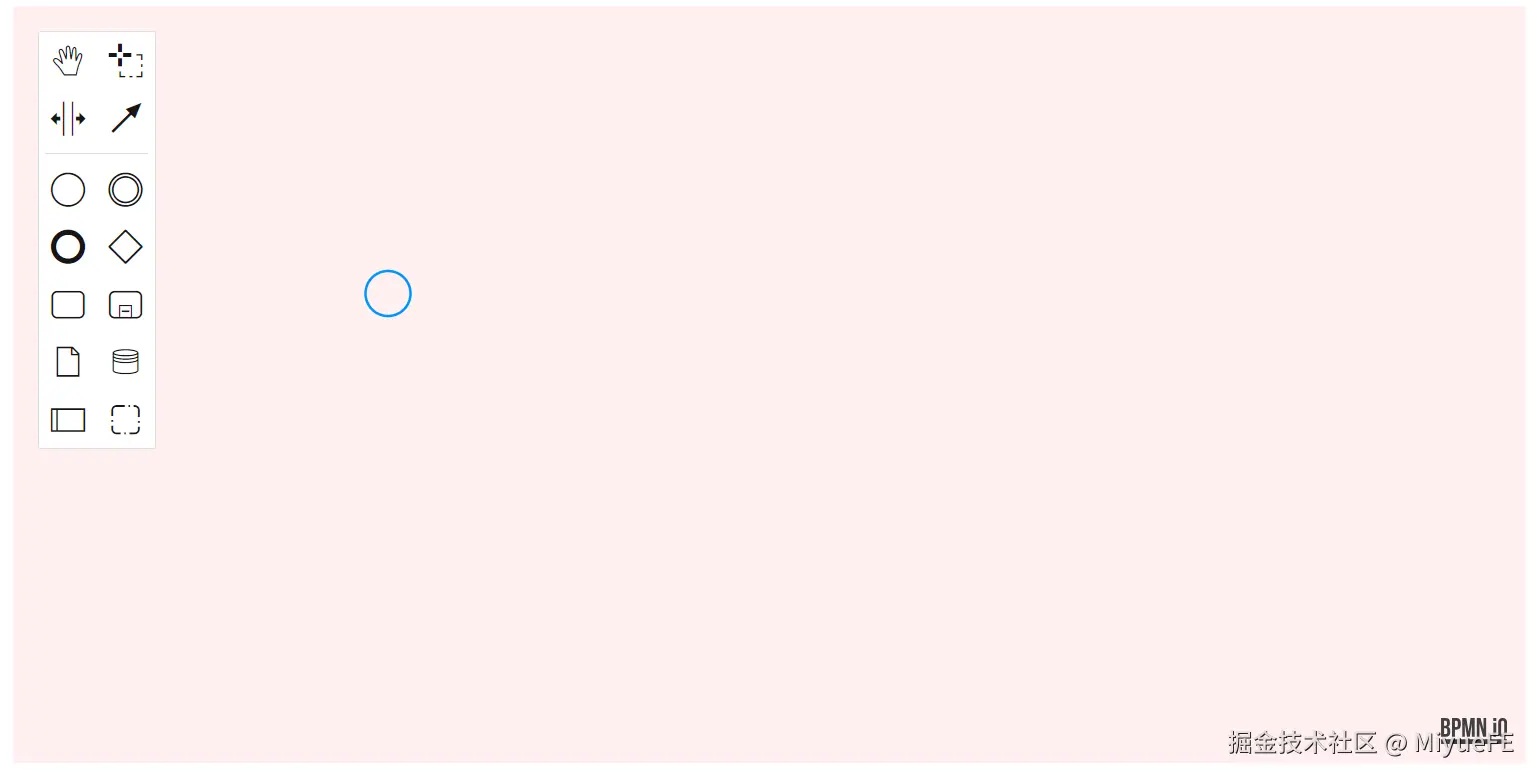

但是，此时从 Palette 中拖拽元素进行创建时则会报错，整个画布会变红，提示无法创建：

这是因为 BpmnRules 模块中具有的默认规则导致的。

在直接使用 new Modeler({ container }) 创建编辑器时，画布中 不存在 Process 或者 Collaboration 这类根节点，所以直接创建普通的流程元素会无法找到 parent 节点。为了避免这种情况，Modeler 又提供了一个创建基础流程的方法。

默认提供的新流程创建方法 —— `createDiagram`

这个方法实际上非常简单，模块内部定义了一个基础的 xml 字符串 initialDiagram，然后返回 this.importXML(initialDiagram)。

initialDiagram 包含了一个 id 为 Definitions_1 的定义标签 <bpmn:definitions>，以及 id 为 Process_1 的 <bpmn:process> 根节点和一个 id 为 StartEvent_1 的开始节点。

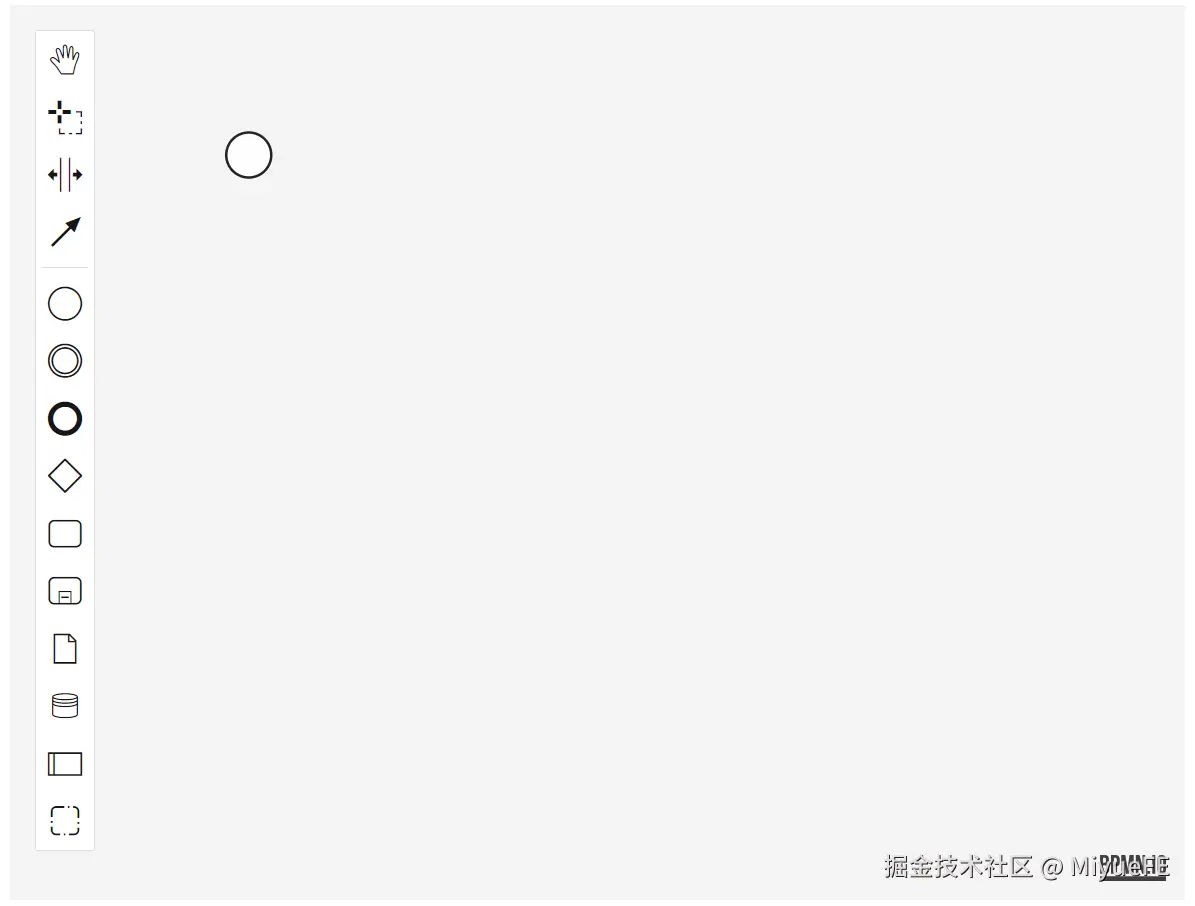

此时页面如下：

从现在开始，我们就可以通过 Palette 与 ContextPad 完成一个基础的 BPMN 流程图的绘制了。

另外，在 Modeler 上还提供了两个静态属性 Viewer 与 NavigatedViewer，分别对应了上一章所讲的 Viewer 和 NavigatedViewer。

bpmn-js 源码篇11：Viewer&Modeler - BPMN2.0 文件预览工具和编辑工具

BaseViewer - 无法直接使用的 BPMN 2.0 文件查看器

new BaseViewer() - 初始化

BaseViewer 提供的一些方法和属性

importXML - 解析 xml 与格式调整和元素渲染

importDefinitions - 设置已解析的根节点对象

open - 根据已解析的内容进行元素渲染
