GIS桌面端处理数据分析根据拿到的源数据类型进行不同的处理，这里是以cad（.dwg）图纸为例使用idesktopx

数据分析

根据拿到的源数据类型进行不同的处理，这里是以cad（.dwg）图纸为例

使用idesktopx打开cad图纸进行数据分析，右键数据源选择打开文件型数据源，选择你的cad文件。数据集类型选择简单数据集并且取消勾选合并图层，可以使所有图层分开展示。

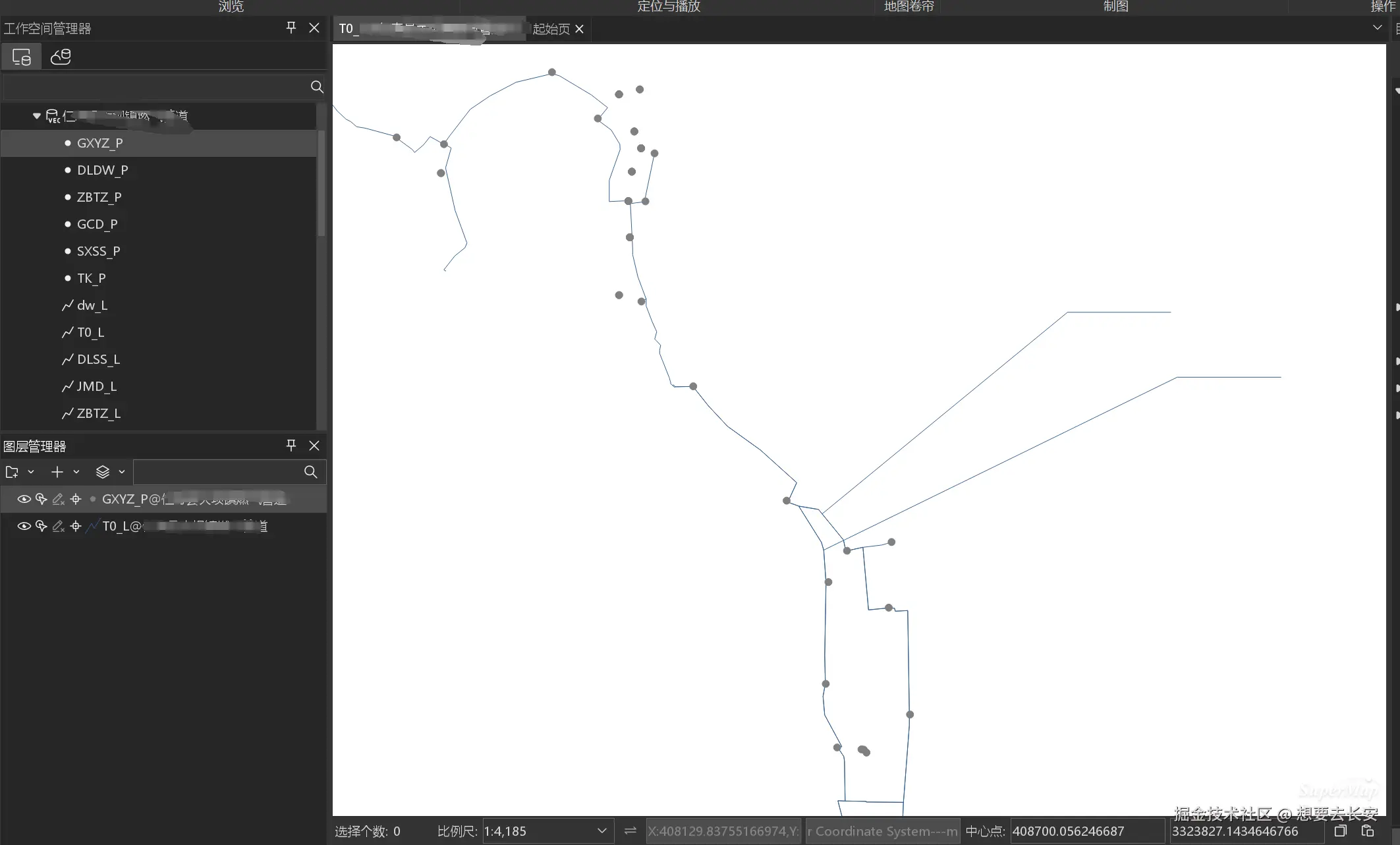

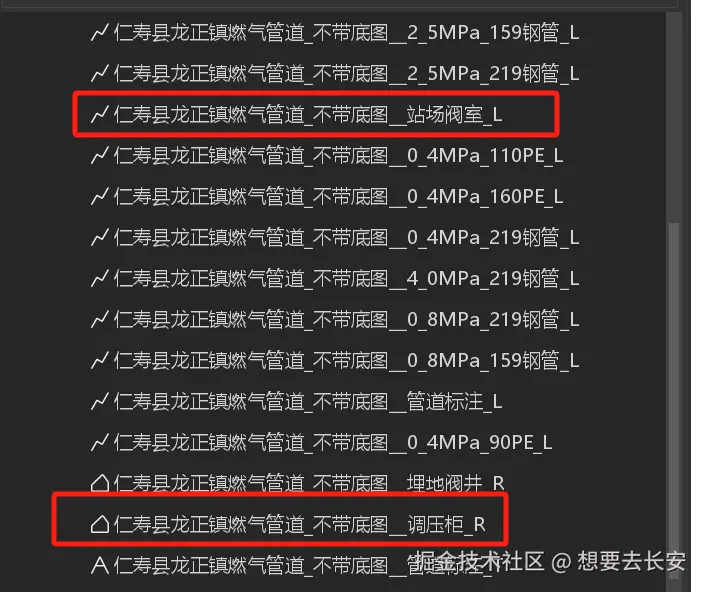

一般情况下，这个图纸里面是有很多种管网（客户专业给了准确的图纸除外），如水管、燃气管、建筑等，这时就需要确定哪个是你需要的线与点（问客户）。一般情况下线和点的名称是一致的，但由于图纸的不确定性会导致只有线或者只有点的情况，这种情况大致有两种：一是图纸中的确缺少对应的线或者点，二是可能是名称不一致。如下图，这里只有只有叫T0的线数据，没有一个叫T0的点数据，这里就需要看一下点数据和线是否匹配（选中已有的线数据，然后右键点击点数据选择添加到当前地图），这里可以看到GXYZ_P就和线数据比较匹配，到这步只是我们的猜测，实际还是需要客户提供准确的数据。

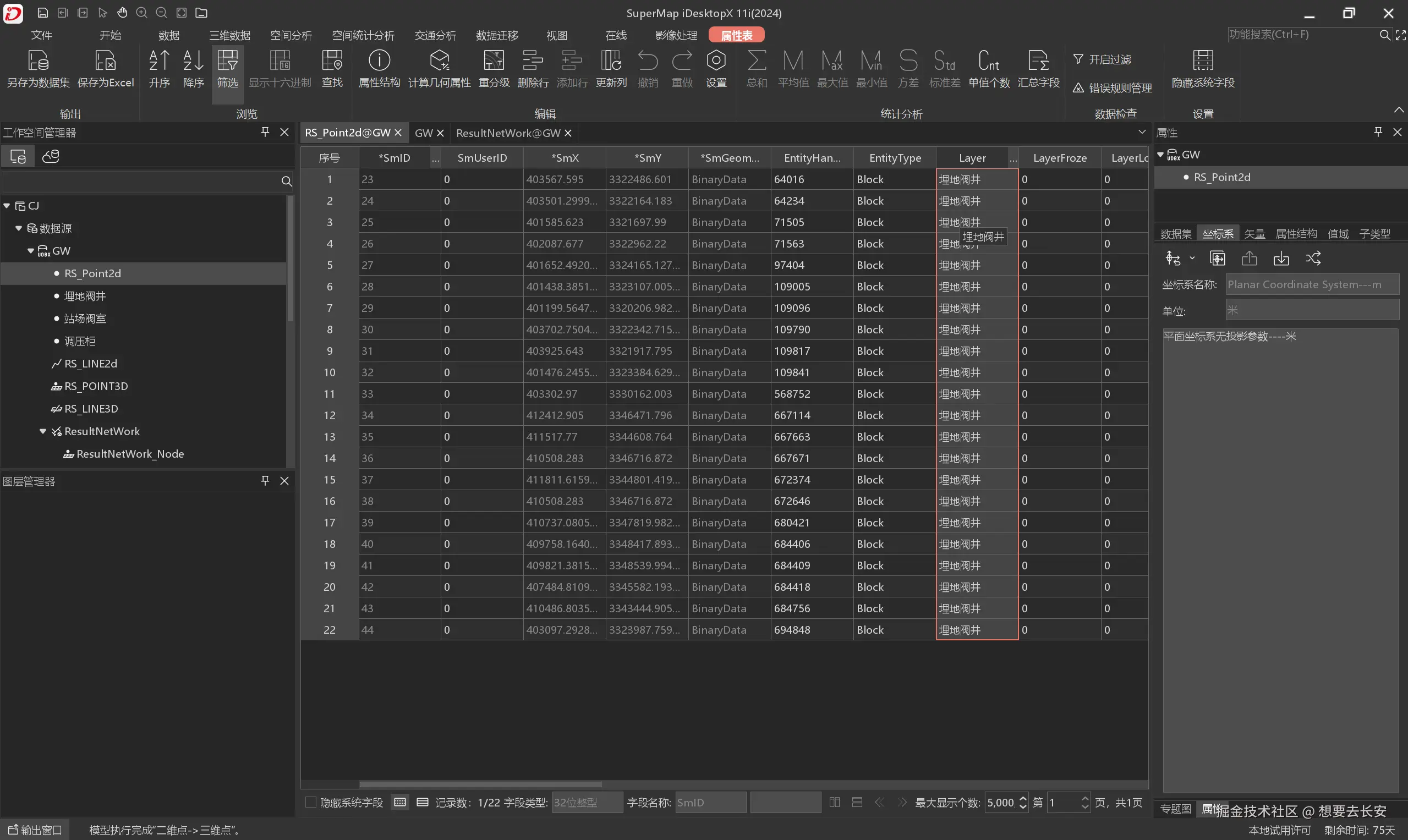

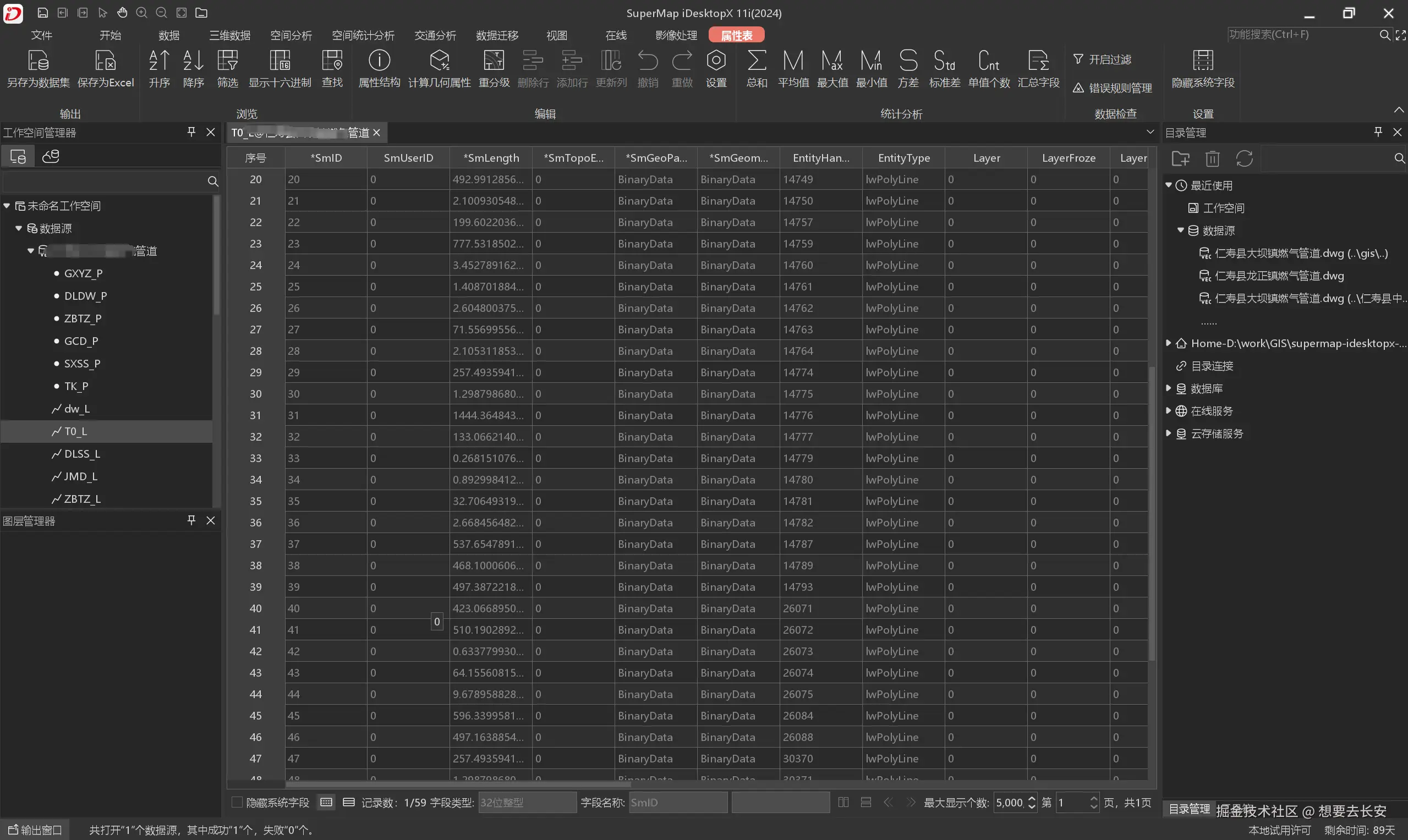

当有了匹配得线和点数据后，就需要看属性表中是否有我们需要的数据。选中T0_L右键选择浏览属性表。

图纸处理

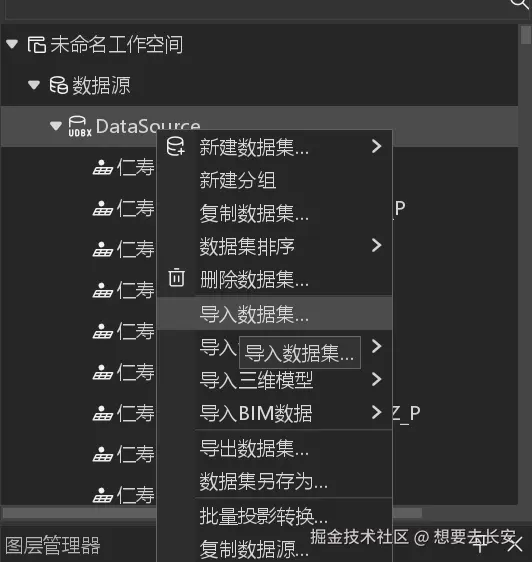

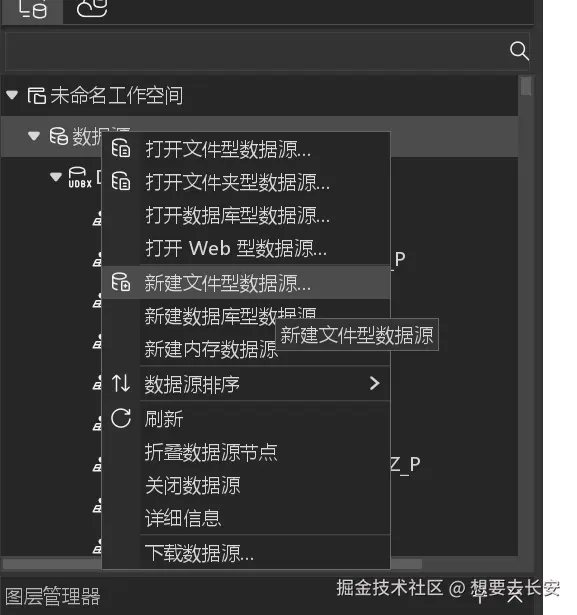

首先新建文件型数据源，在新建的数据源上选择导入数据集

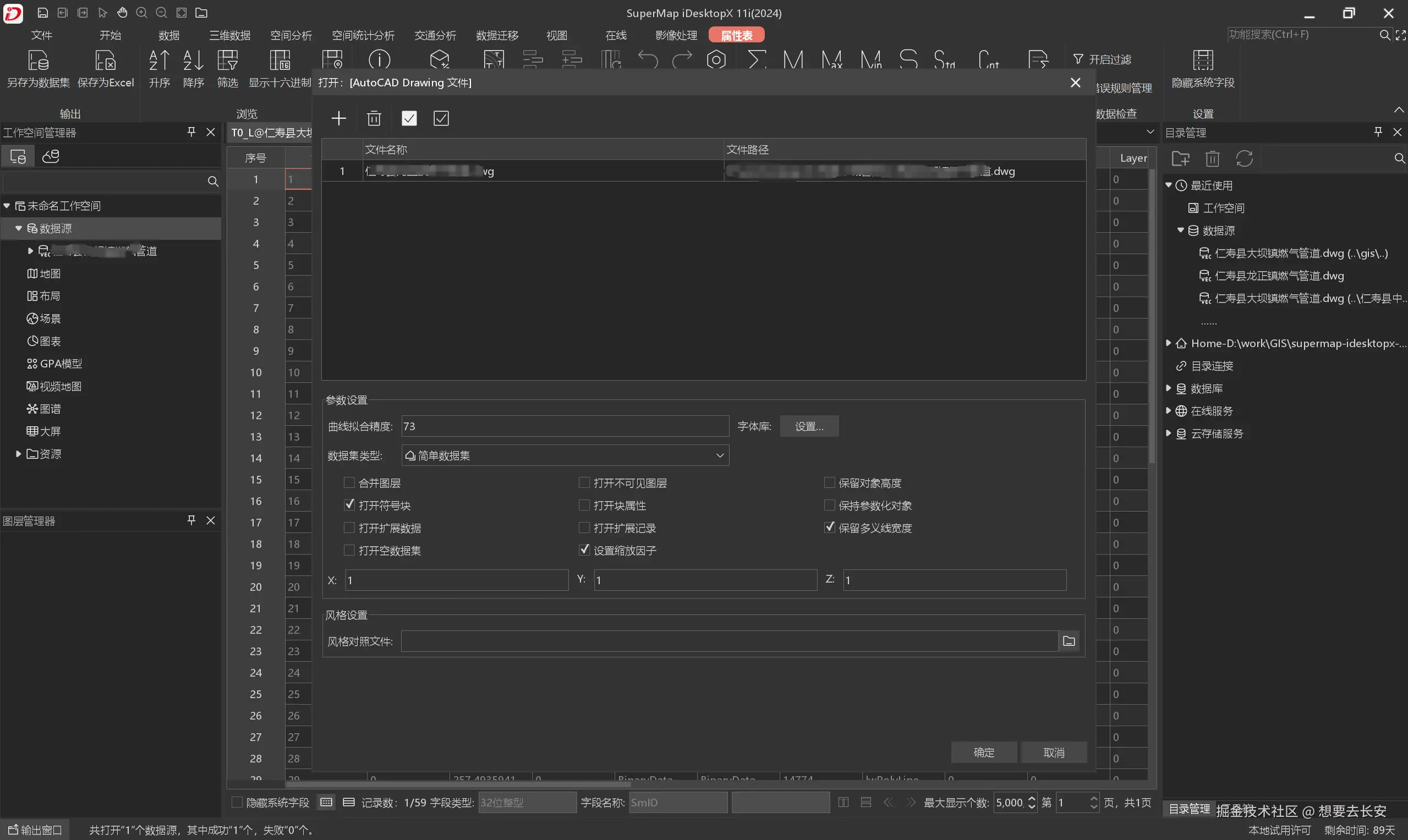

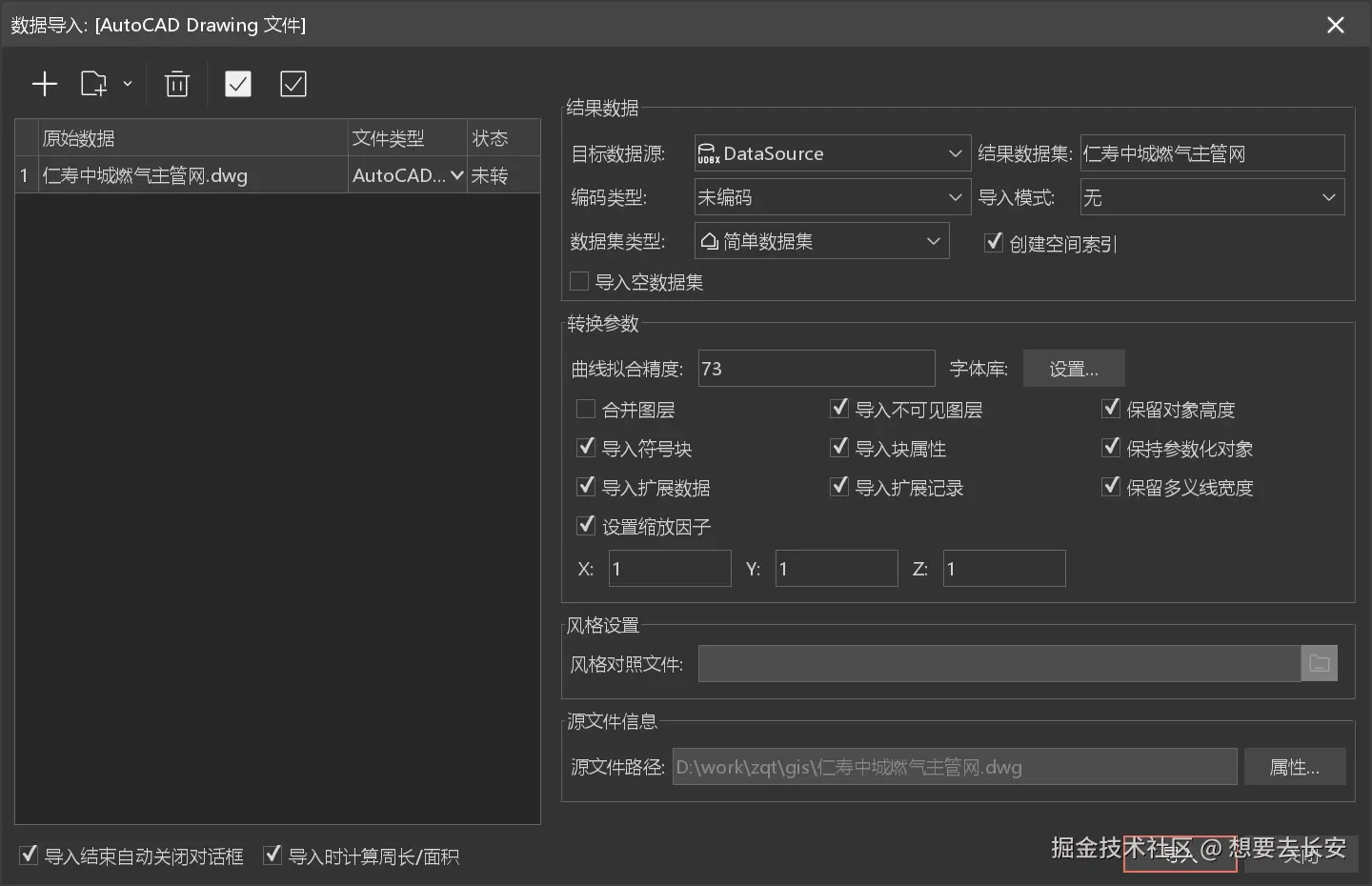

选择cad文件，使用简单数据集进行导入

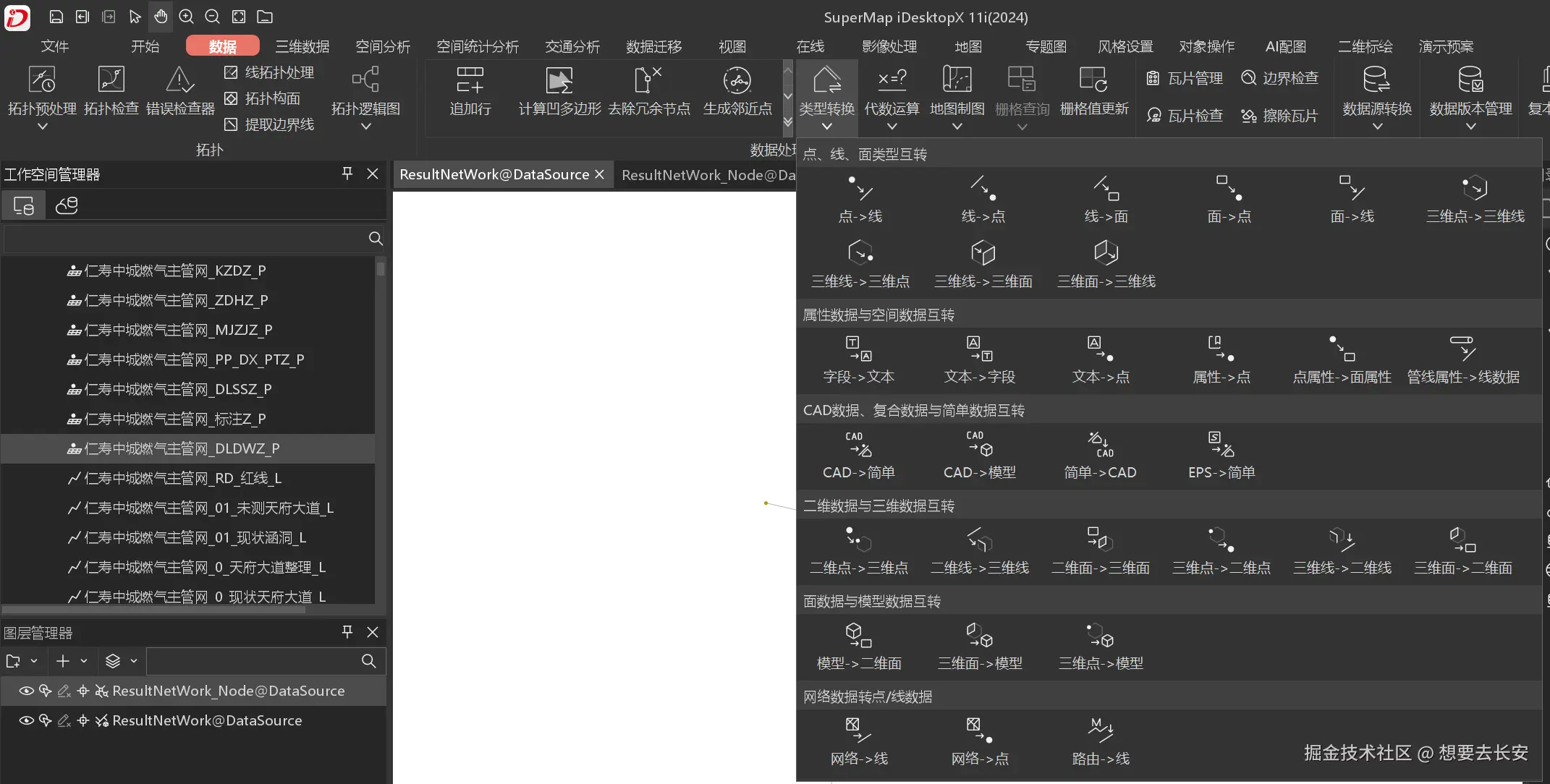

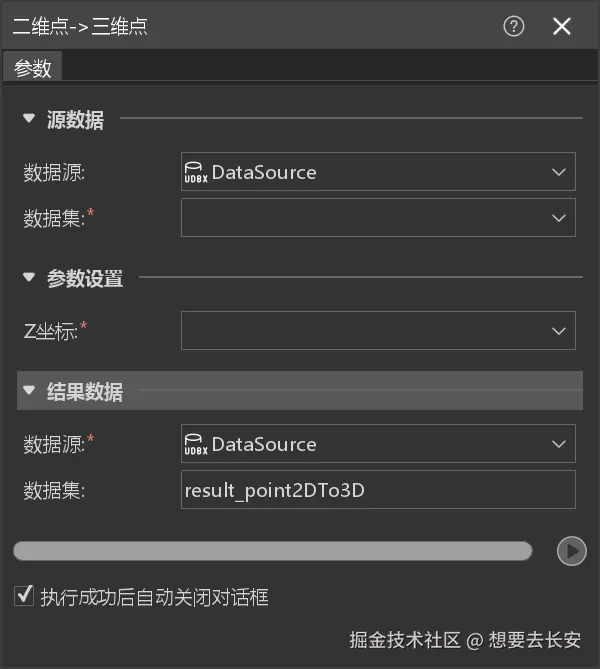

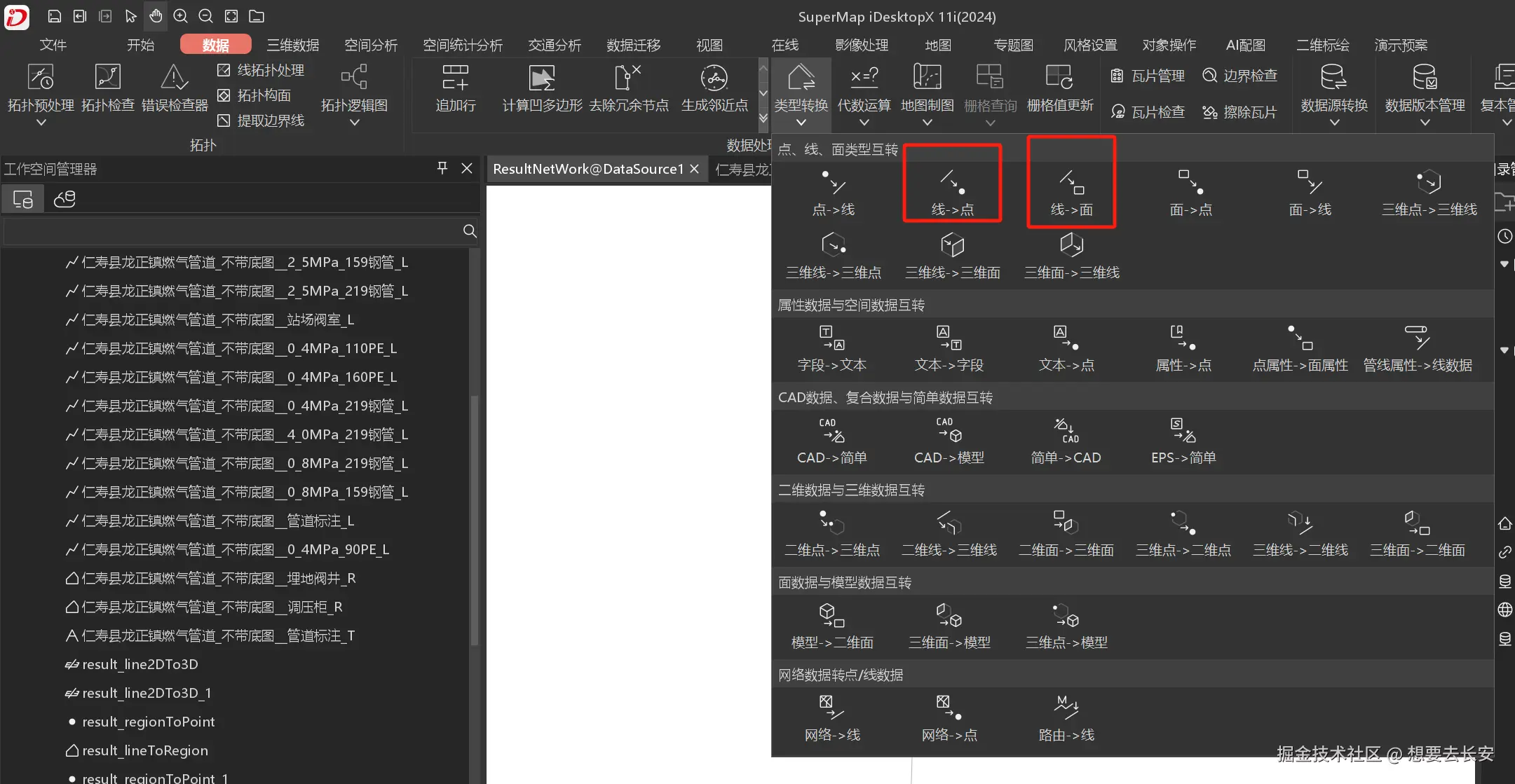

导入成功后选择对应的二维管点和管线，进行类型转换，生成3d管线和管点（二维点>三维点二维线 > 三维线），这里会遇到一些问题：
1. 对应的点数据可能会是线数据或者面数据，这里我们就需要先把线转为面，再把面转为点。

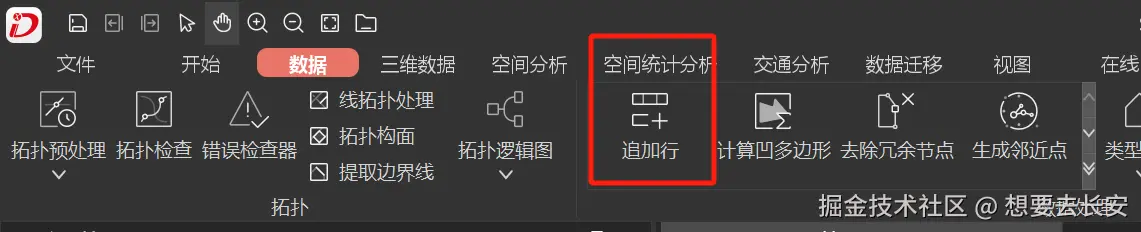

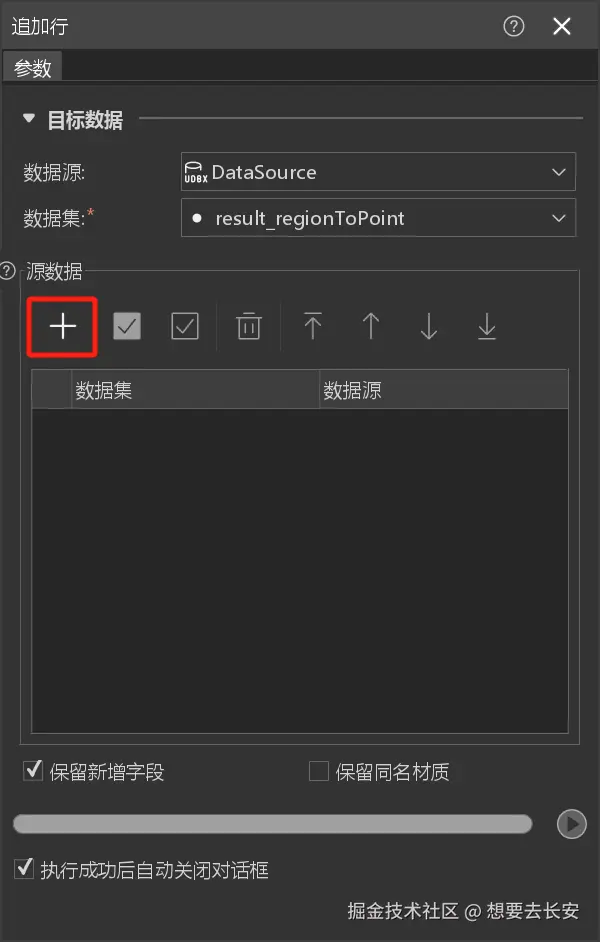

2. cad图纸给了很多图层，线和点数据都有多个图层，这里就需要使用追加行的功能，具体流程：先建立一个总的线和点数据（基于一个进行复制或者直接重命名使用），点击+把数据集以外的其他所有对应线点数据加进去

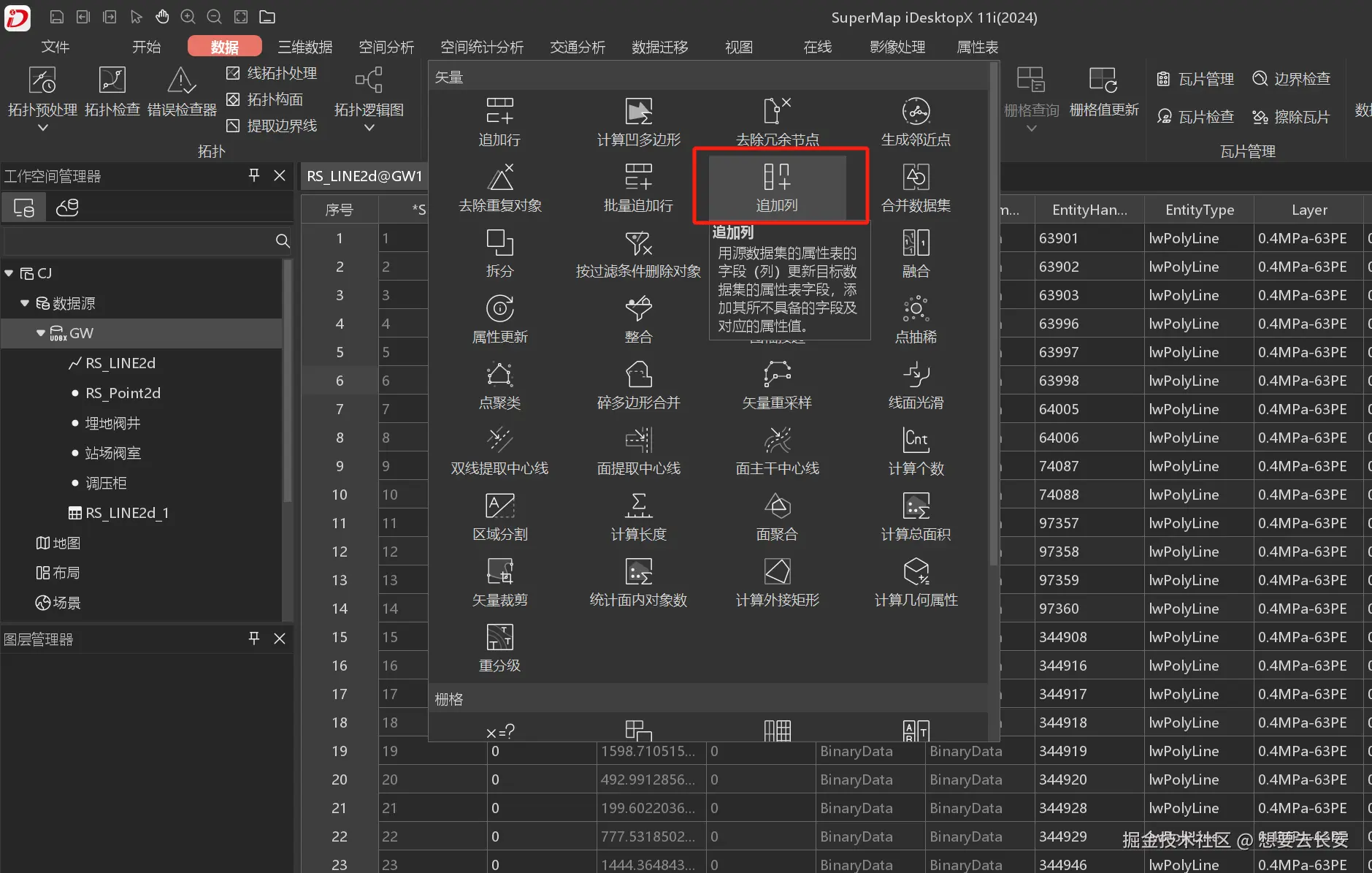

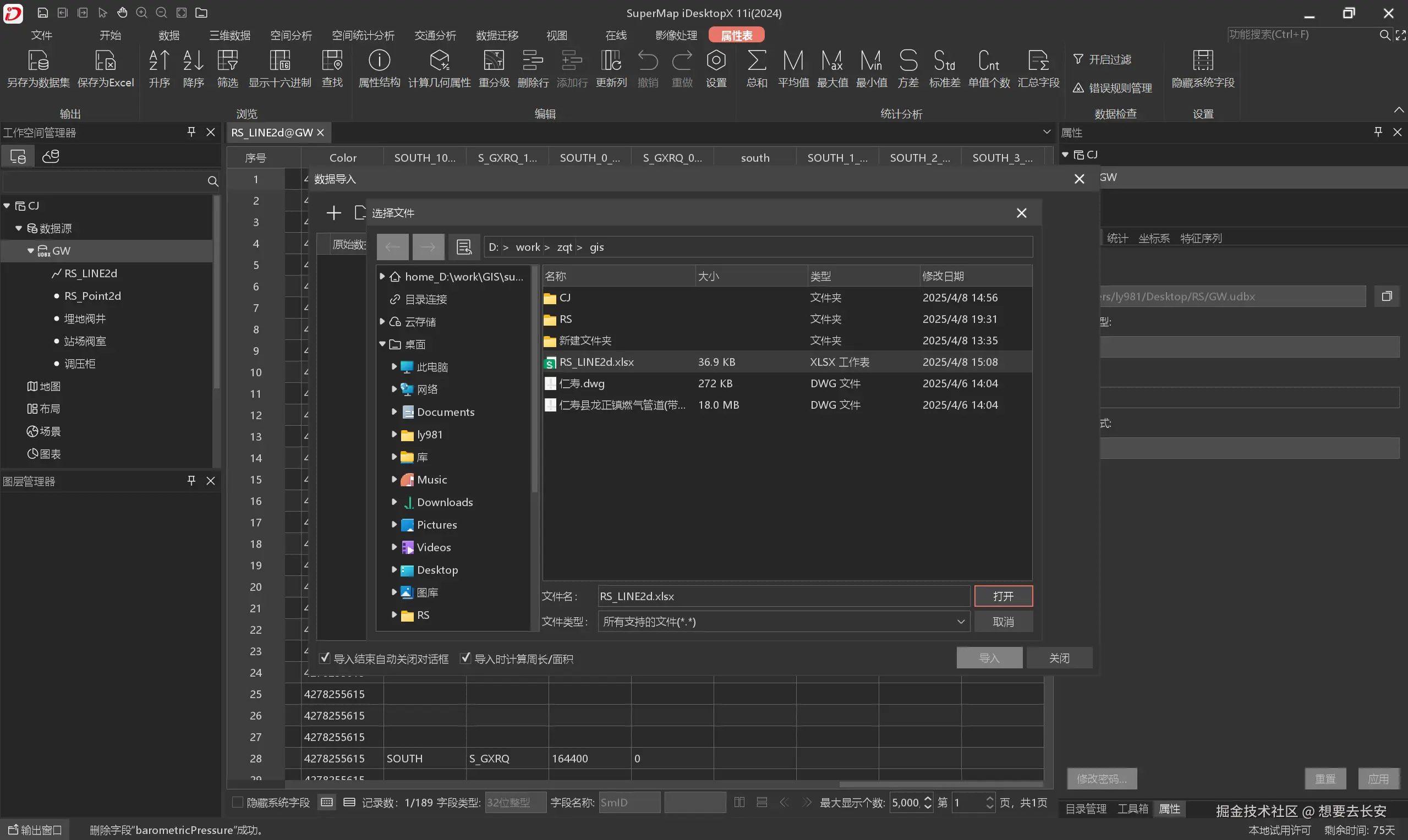

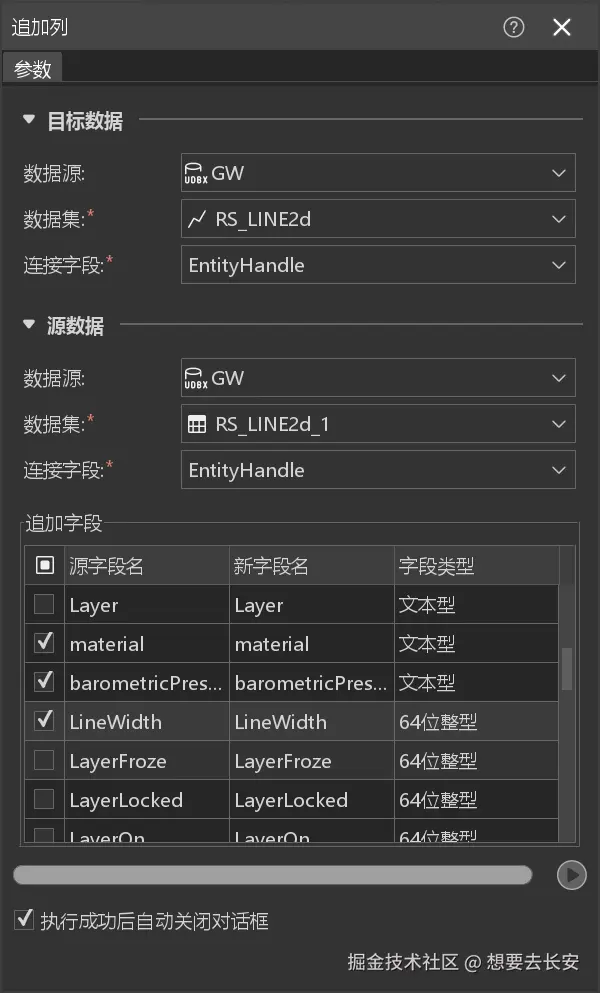

3. 需要添加数据，如现在这里的layer中包含了压力、材质、管径，我们就需要把这些数据拆开添加进去，步骤：先把这份数据导出为excel，然后在这个excle中进行需改调整，完成后导入这个excel，然后使用追加列的功能，这里我们使用EntityHandle（具有唯一性的）为连接字段，要注意的是这个字段在两个数据中的类型必须一致（浏览属性表，右击字段选择属性结构进行查看数据类型），选择好对应数据集和连接字段后就可以选择需要追加的字段（只追加自己需要的），追加完后可以浏览属性表查看成功与否。

问题一

问题二

问题三

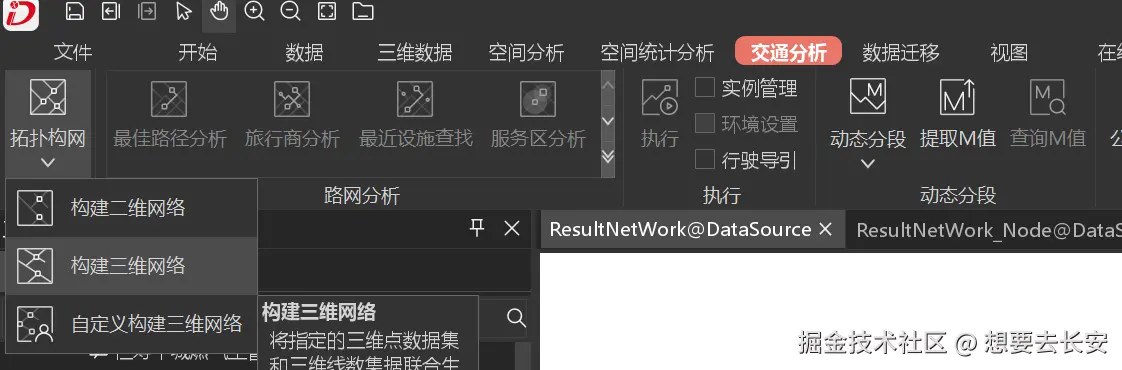

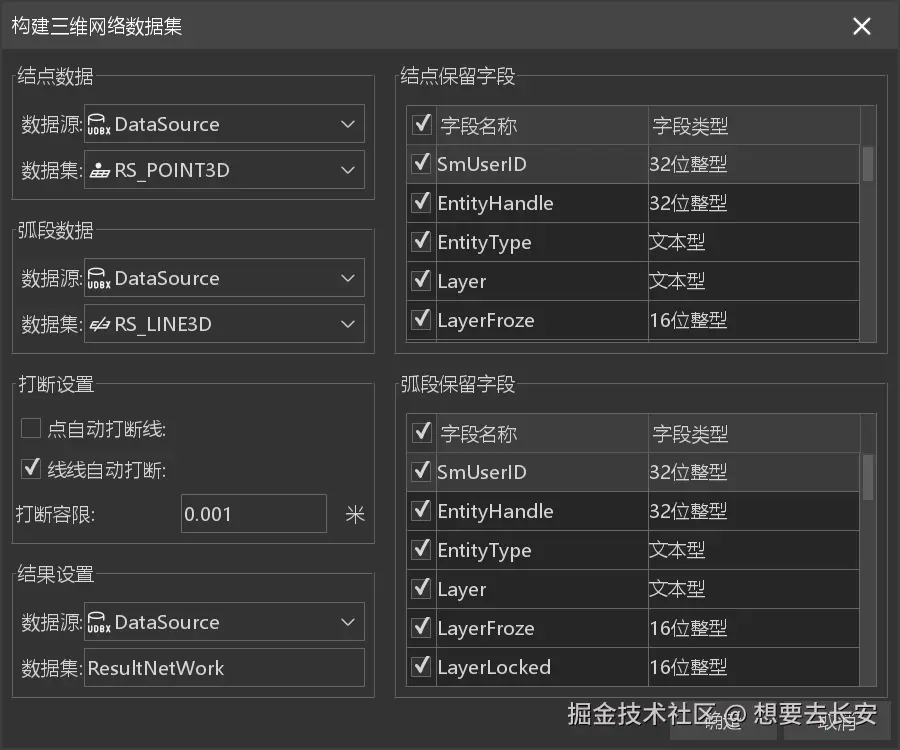

选择构建三维网络，选择对应的3d管点和管线进行生成

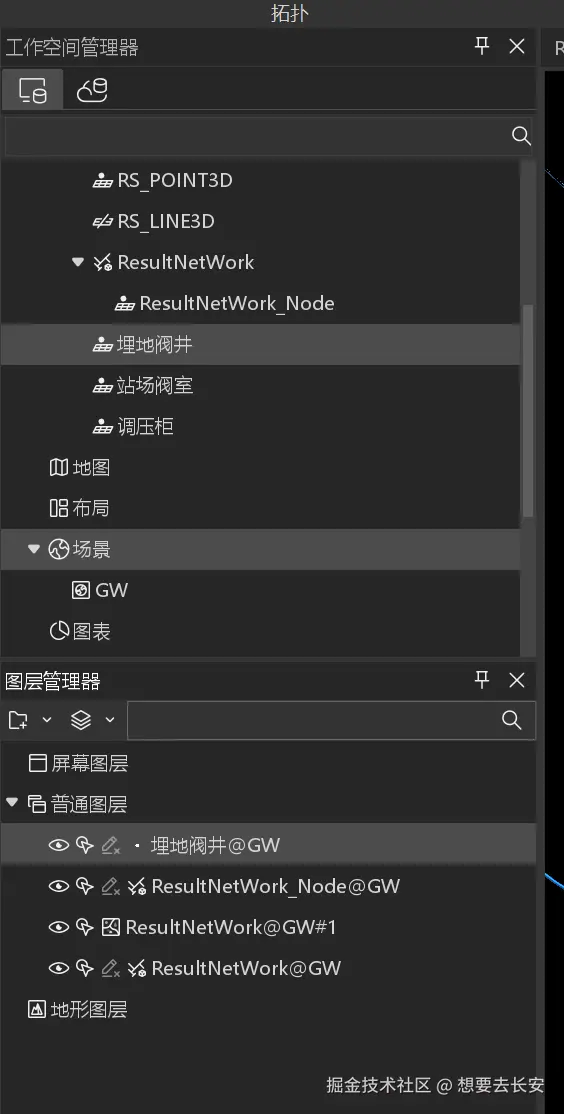

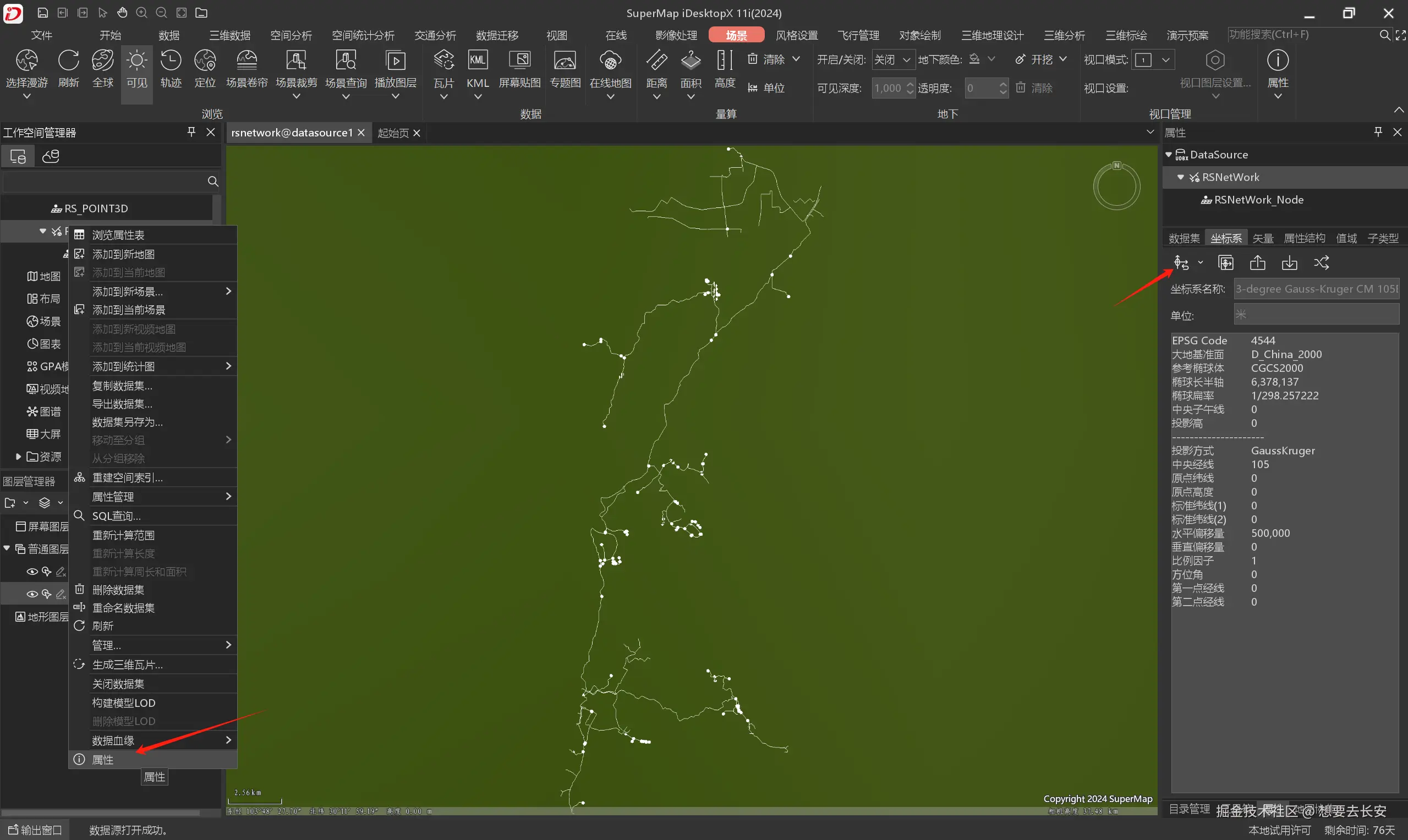

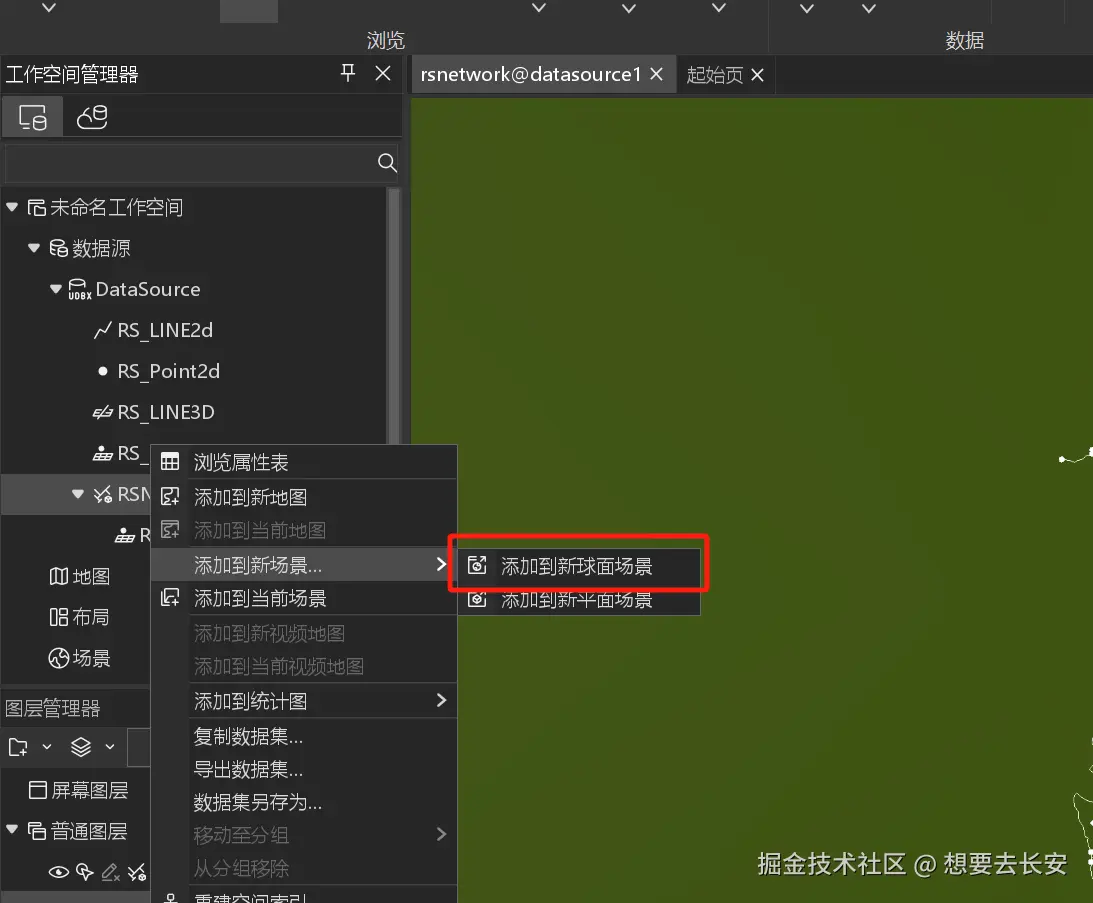

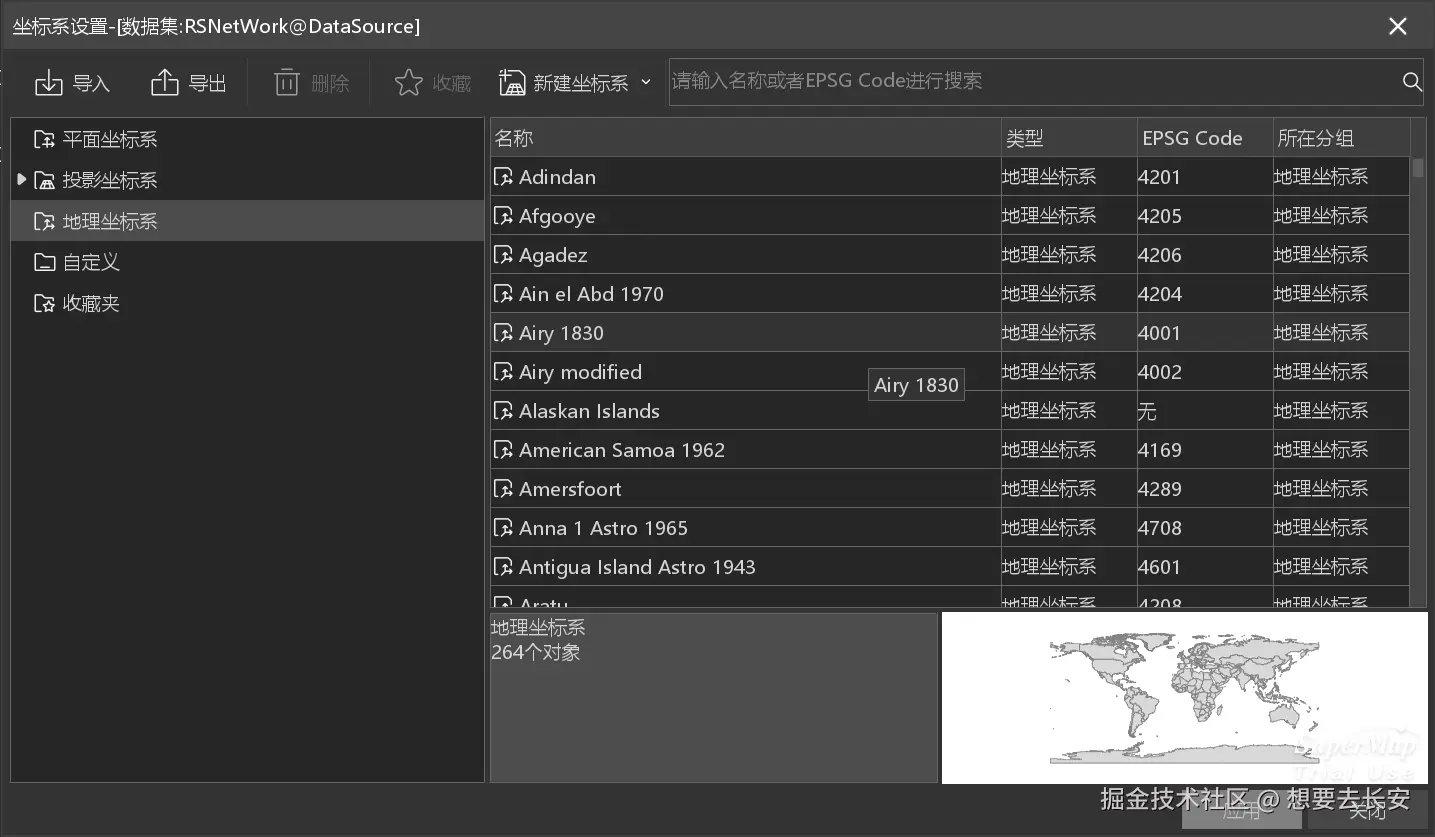

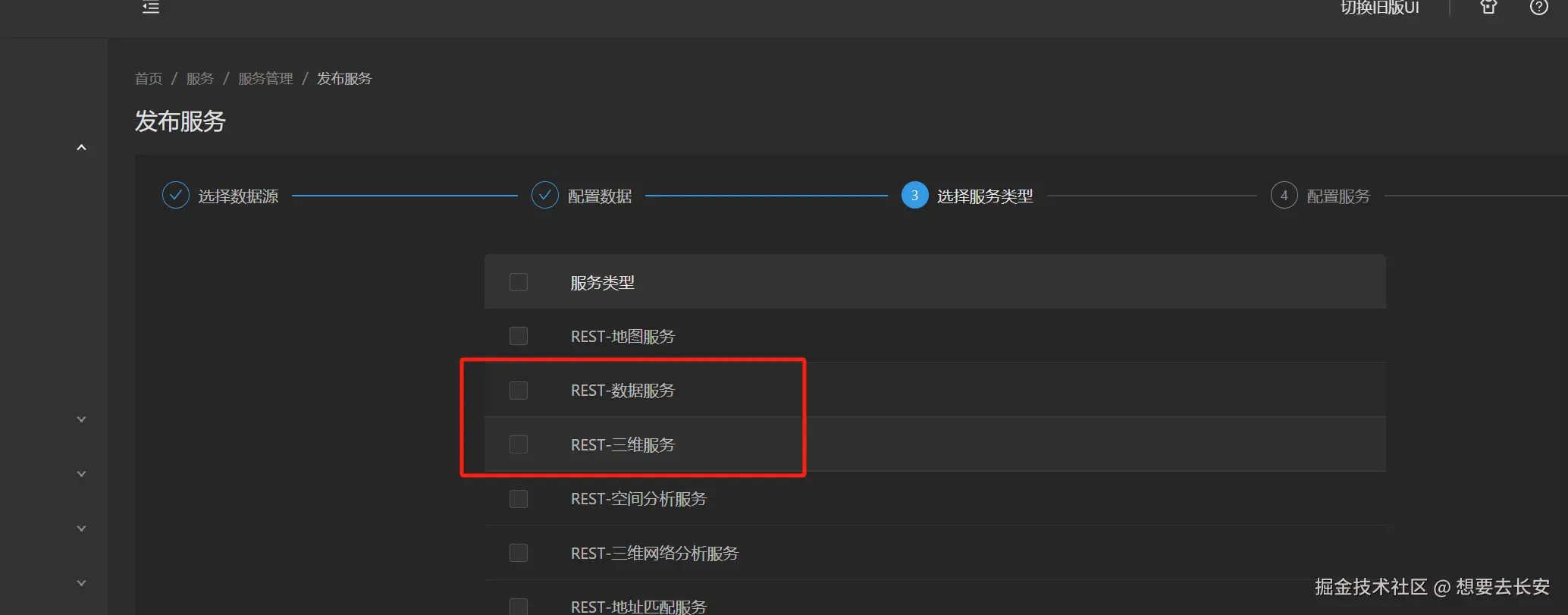

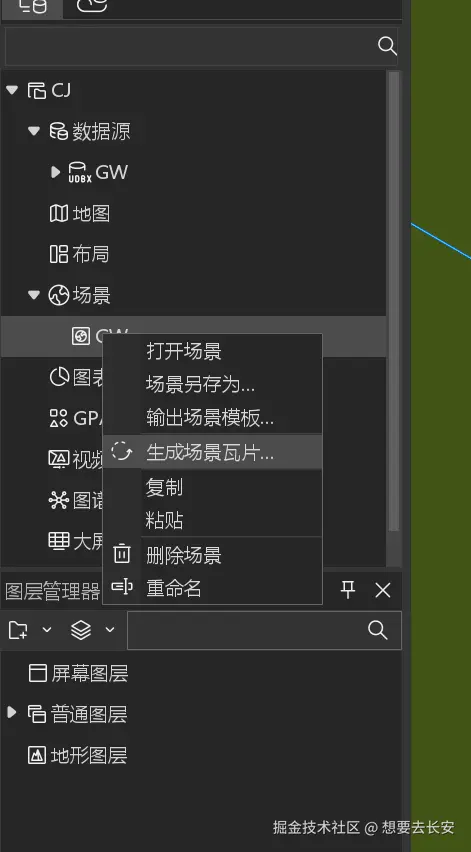

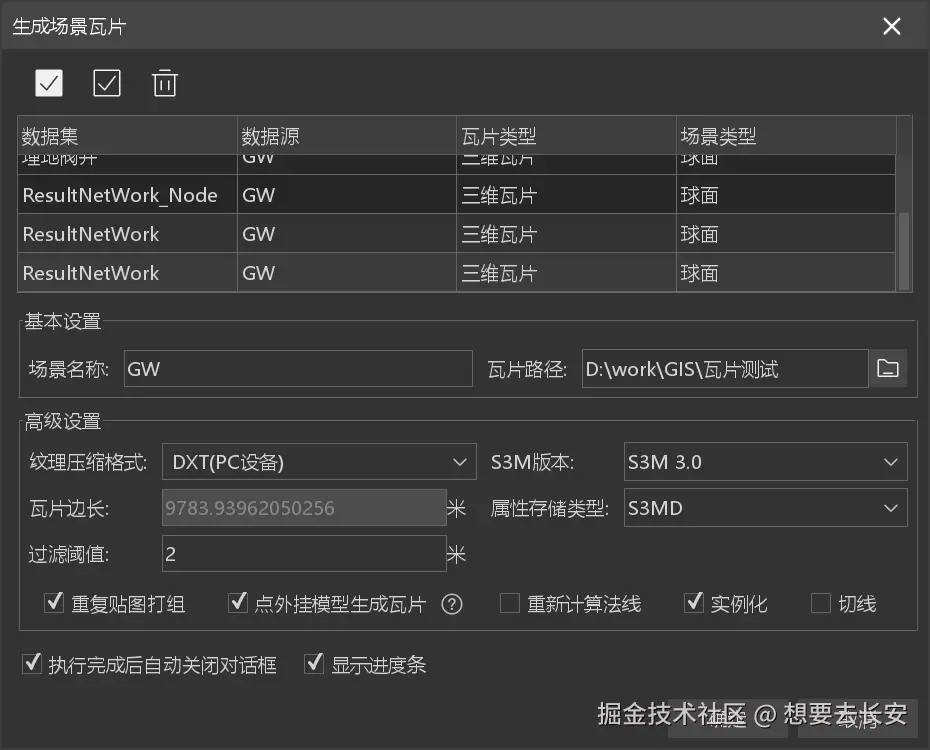

构建好三维网络后，右击选择属性，然后点击第一个打开选择地理坐标系搜索使用4544坐标系后，就可以添加到新球面场景，三维点和线不能添加到球面场景中就需要看看是不是没有坐标系。

符号制作

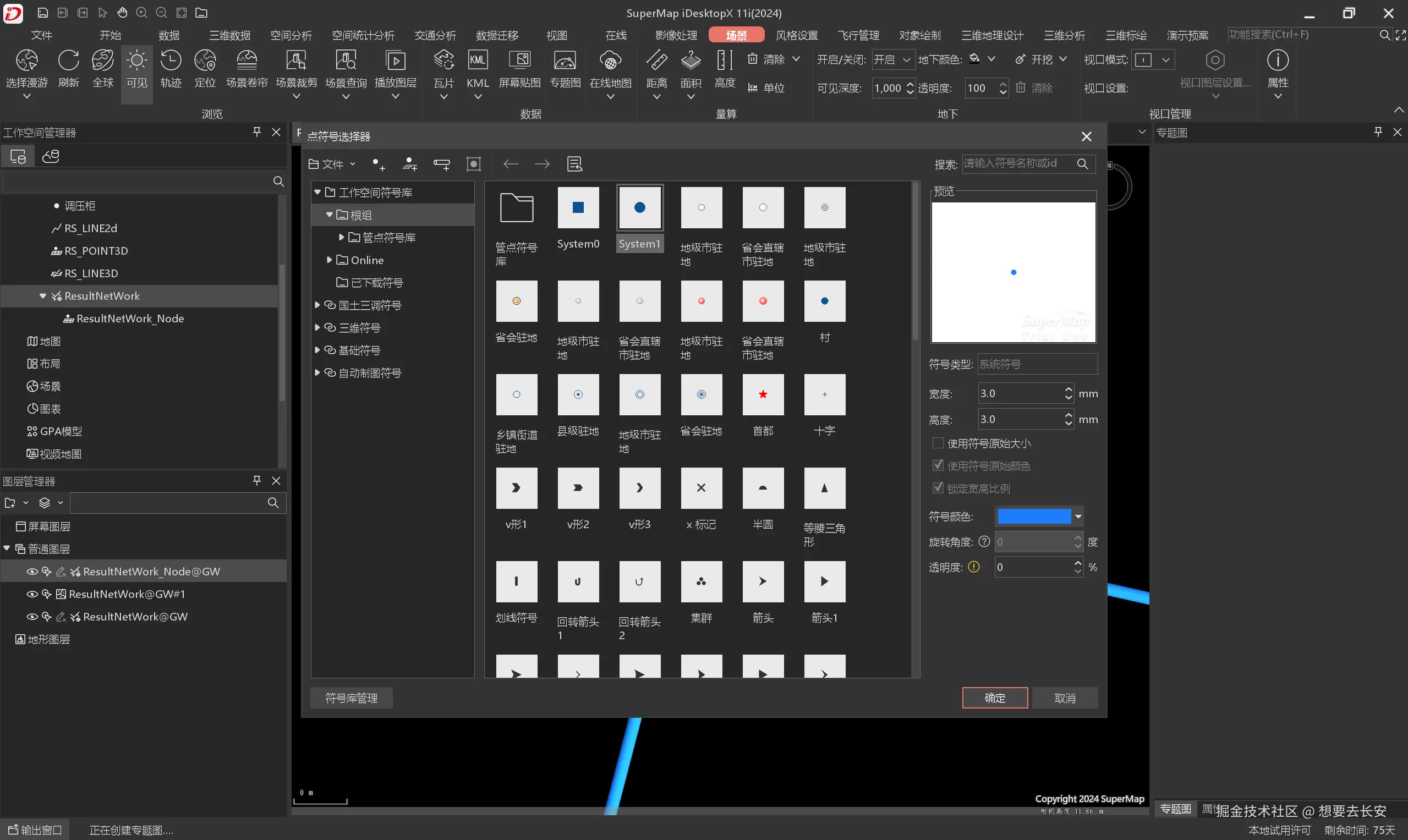

点符号

三维自适应点符号

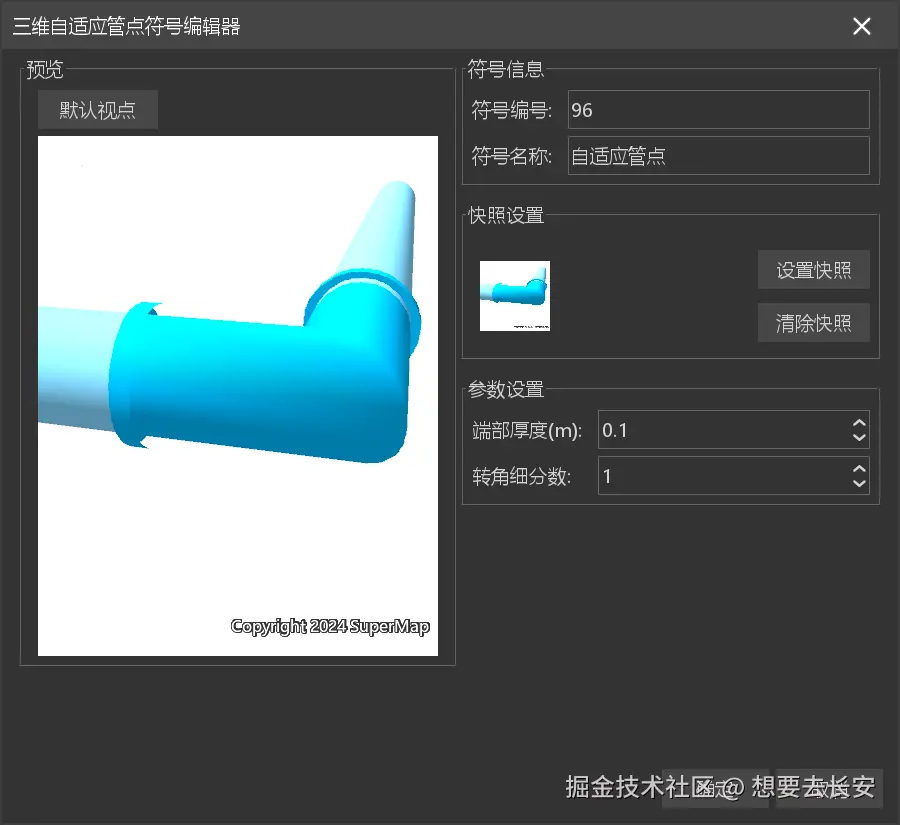

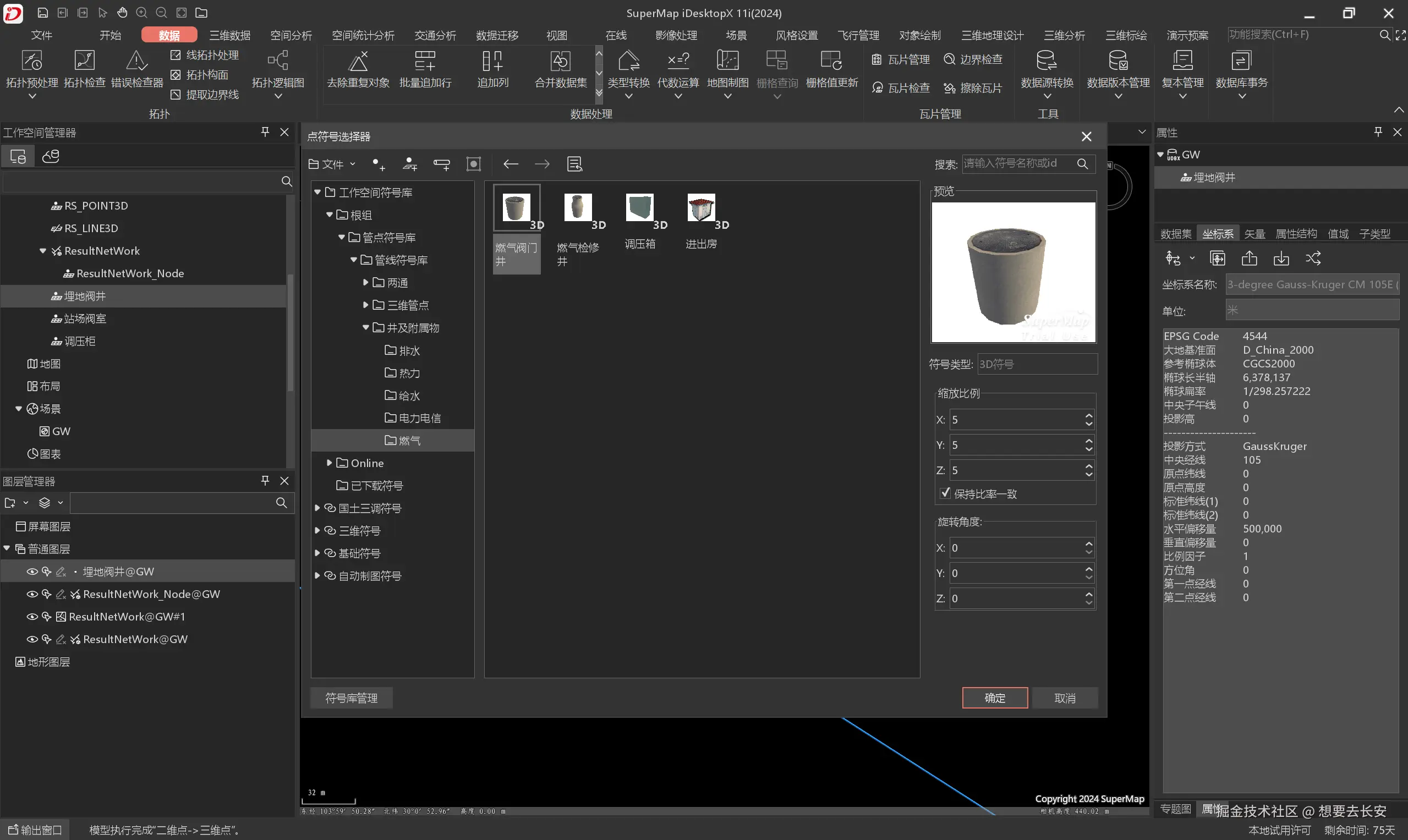

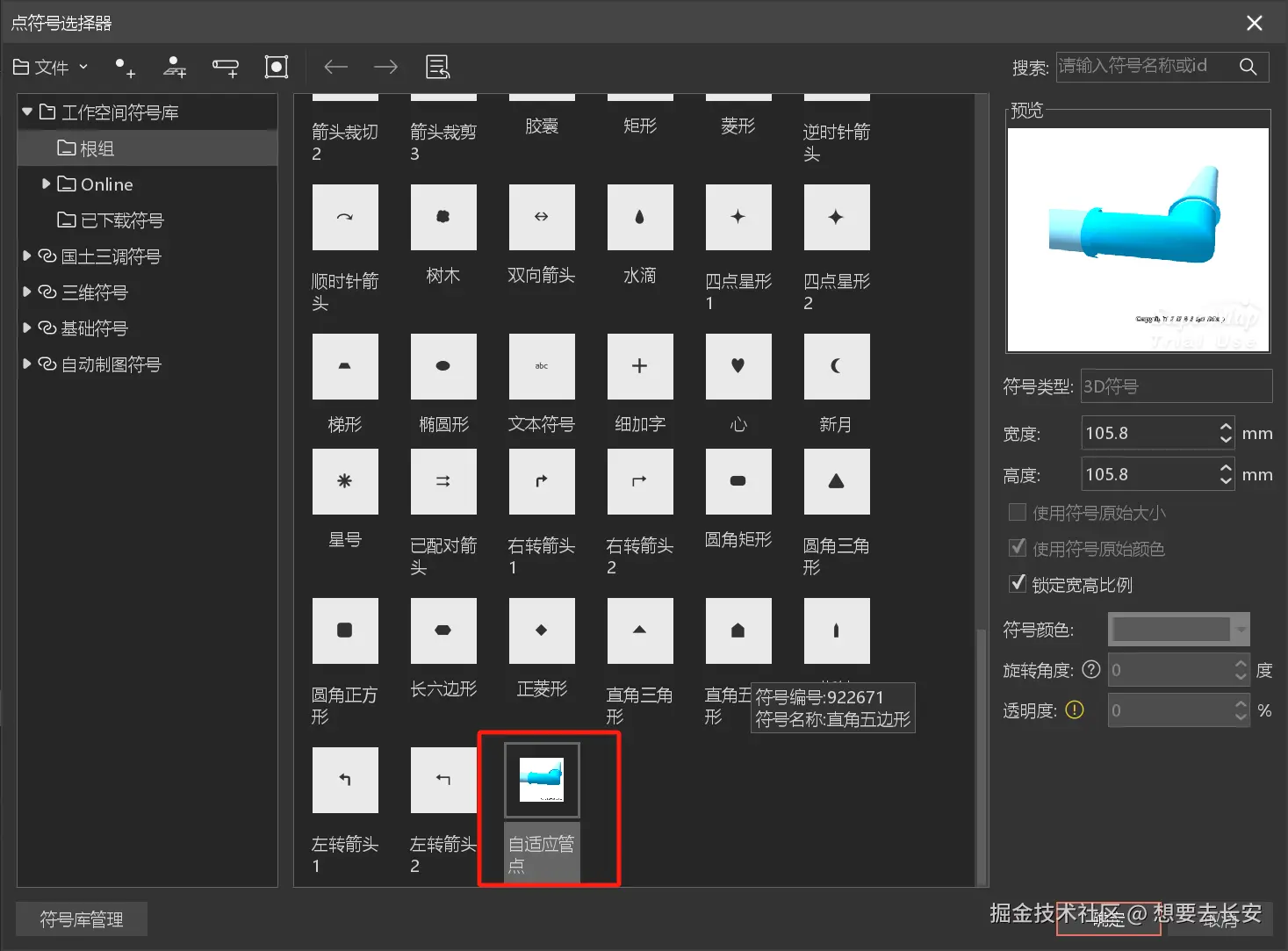

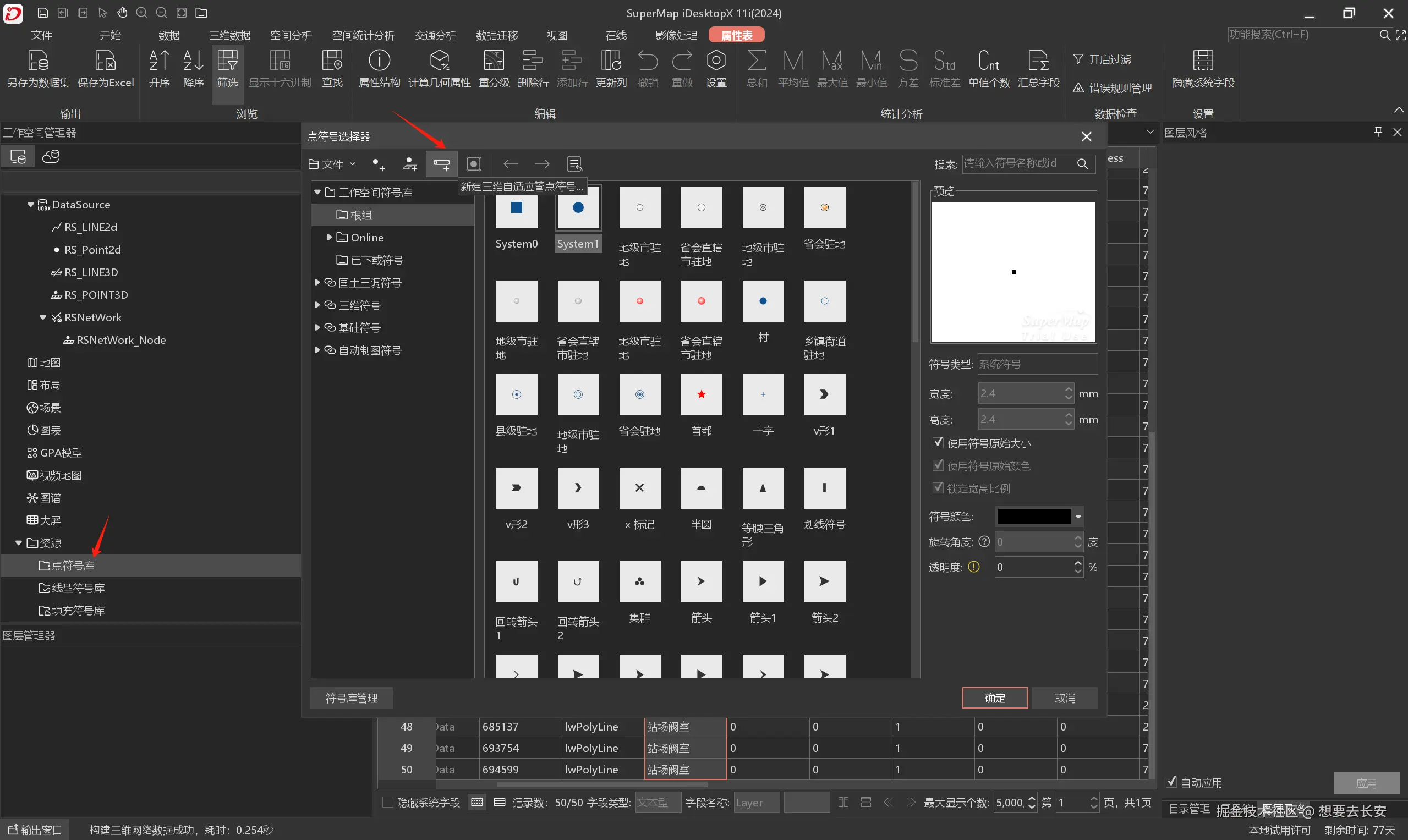

在资源中右击点符号库，选择加载点符号库，选择新增三维自适应点符号，调整样式后点击设置快照，然后点击确定，就可以看到我们新建得三维自适应管点符号

线符号

三维线符号

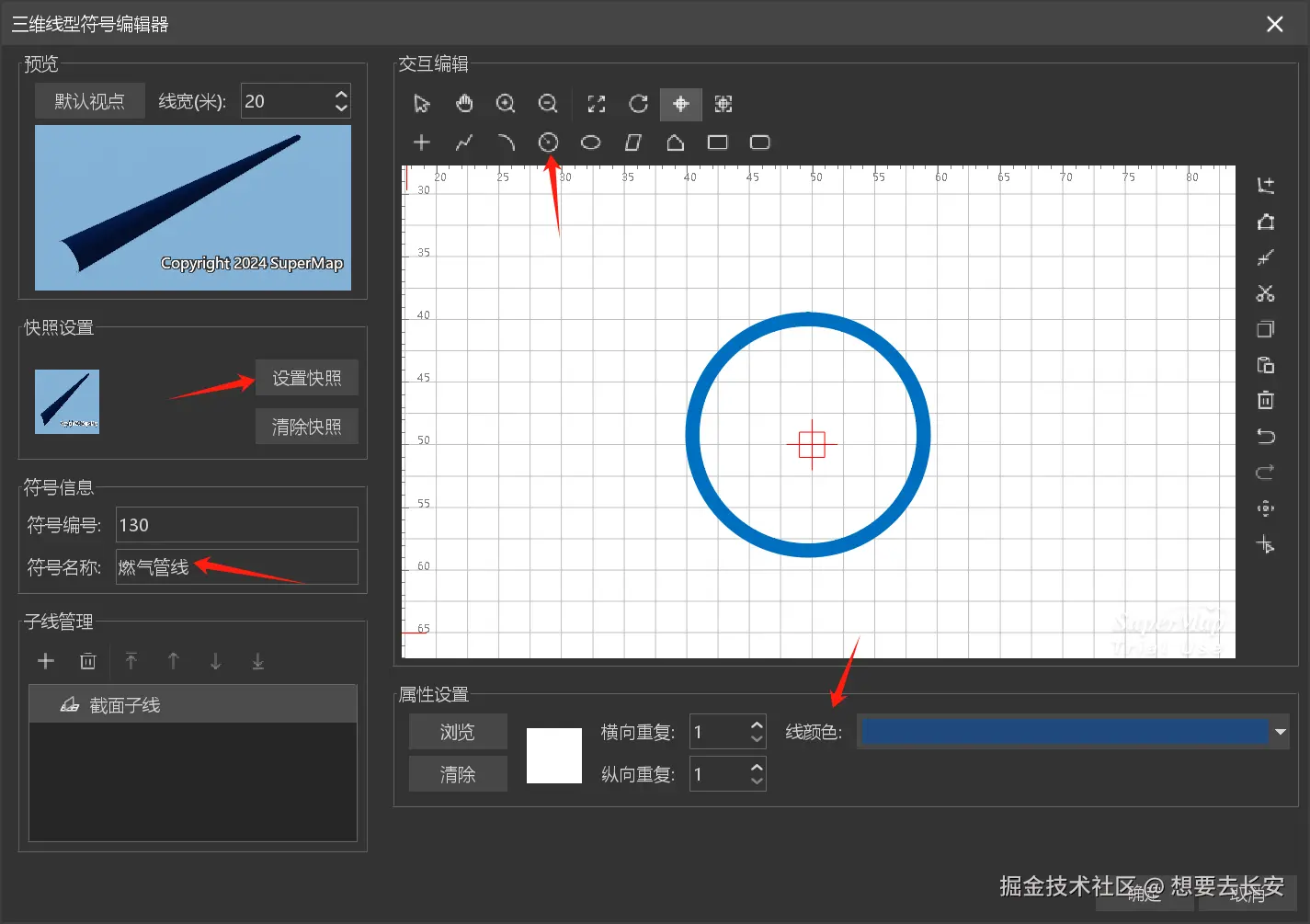

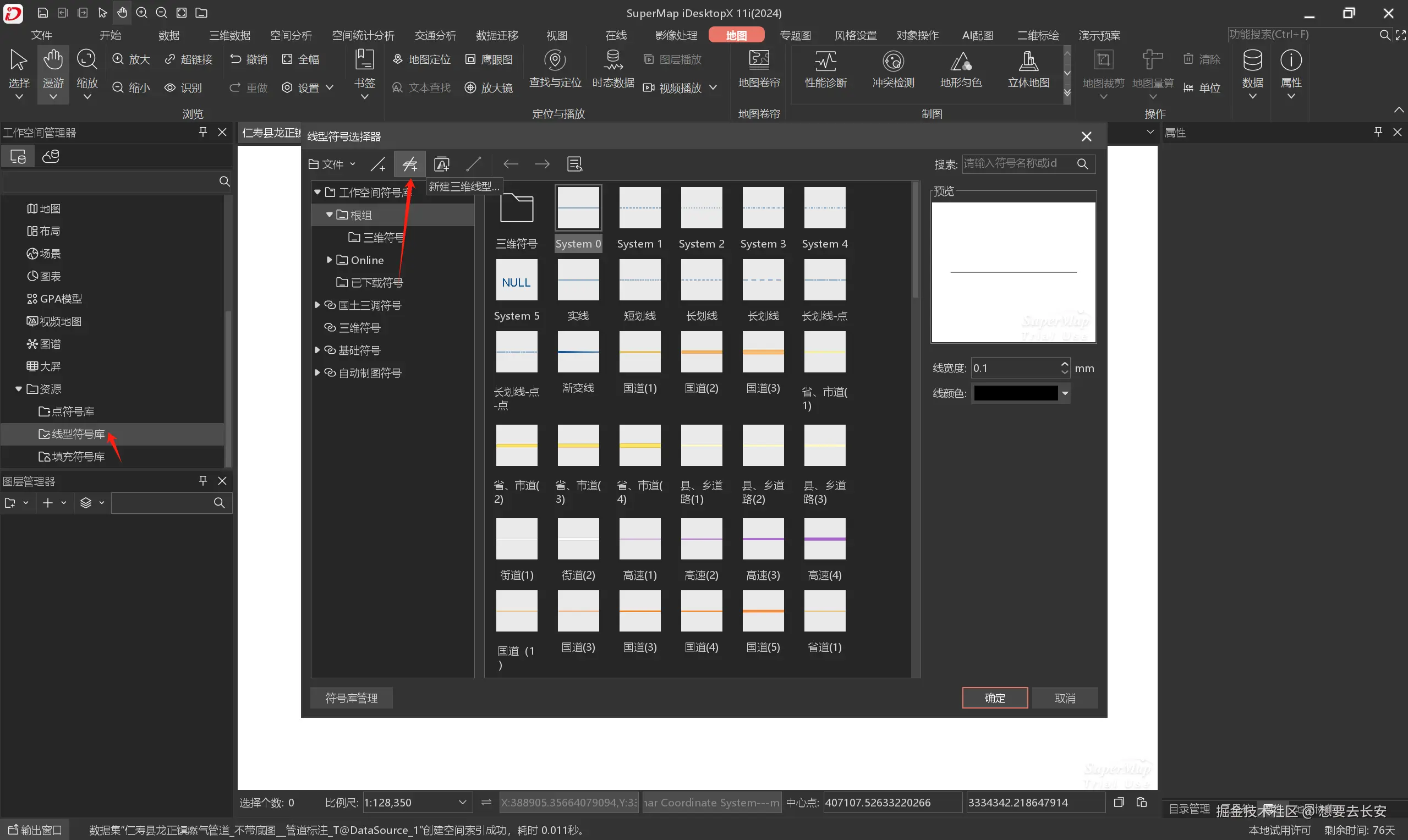

打开线型符号库，选择新建三维线符号，根据箭头设计管线后点击确定

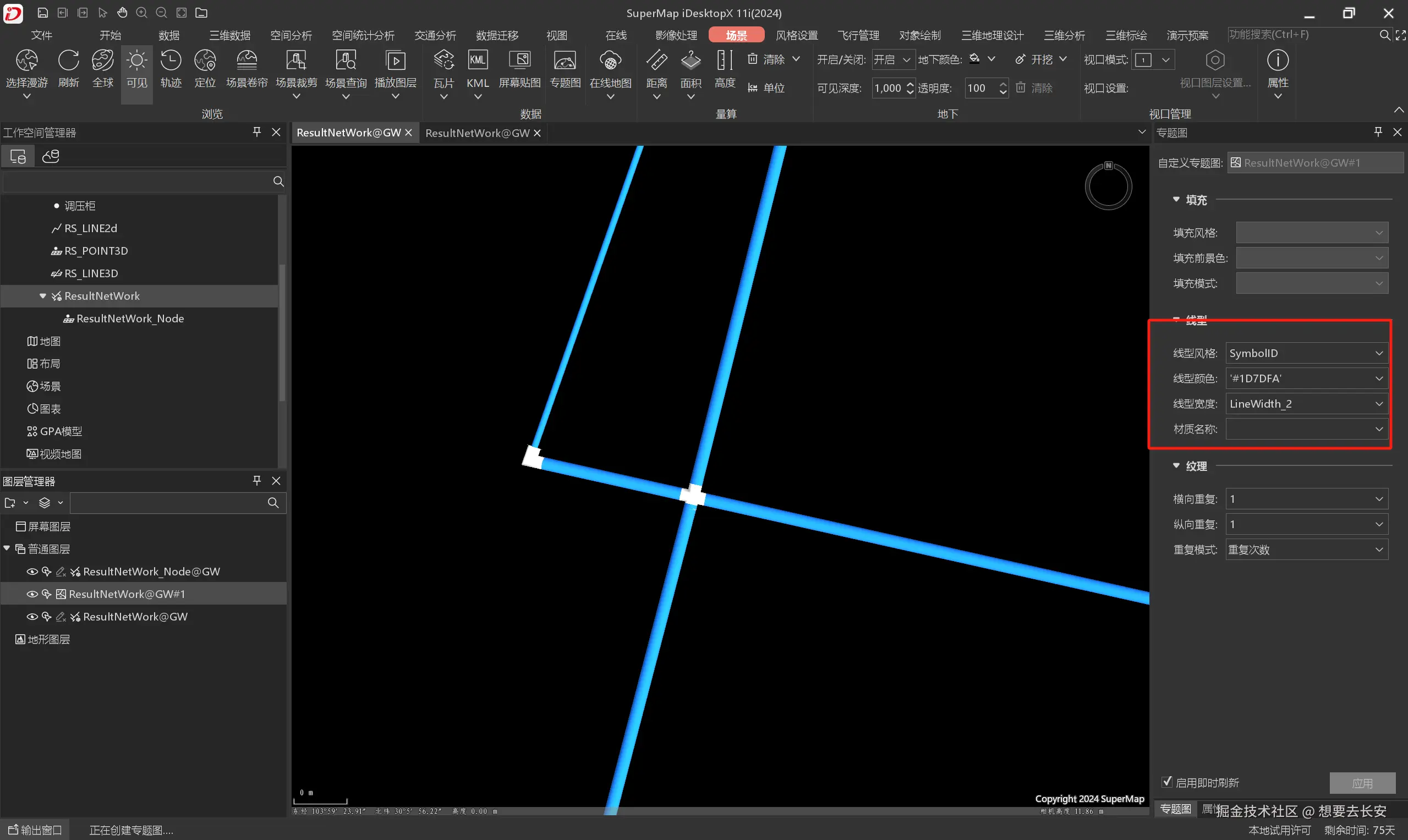

根据管径进行构建三维线符号

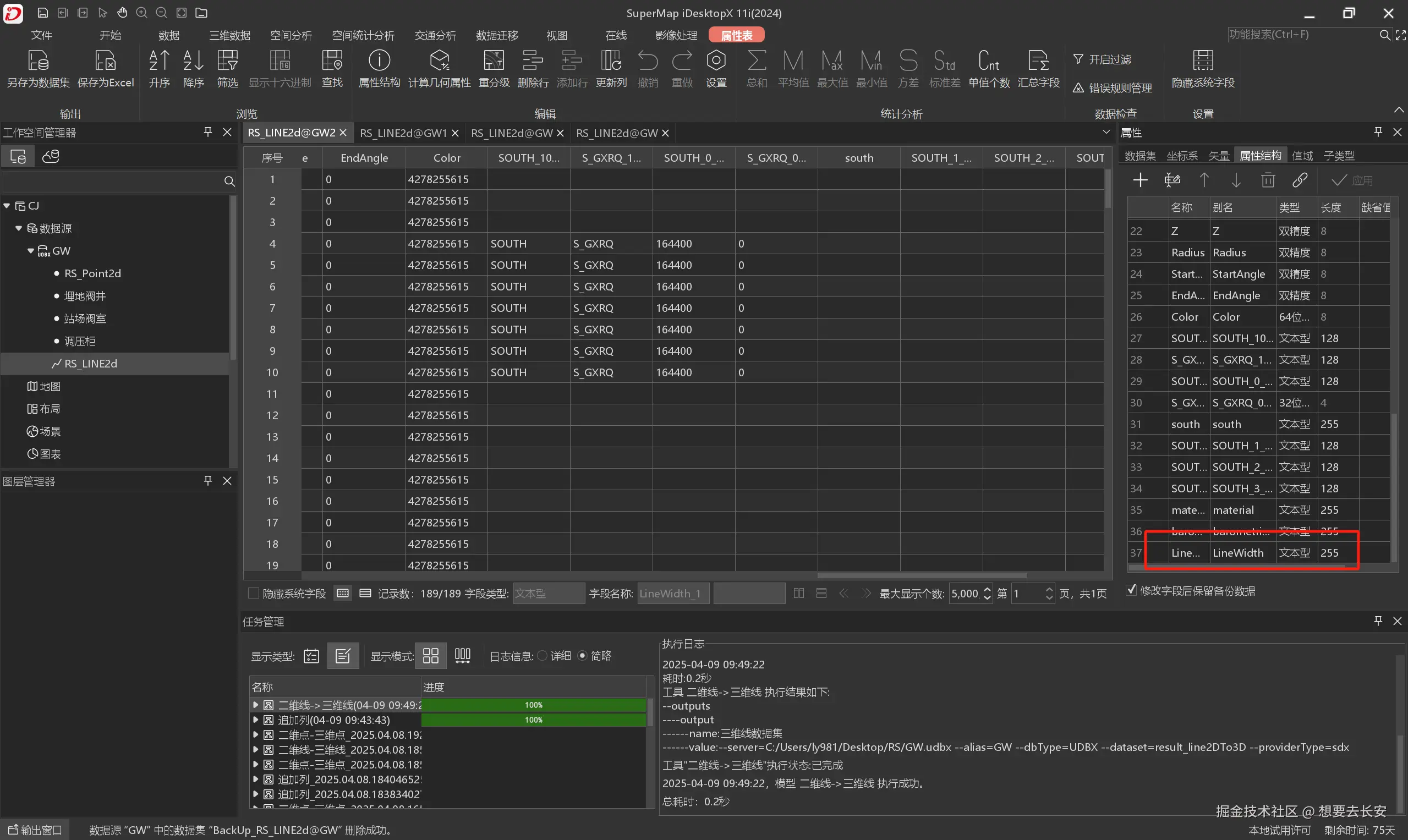

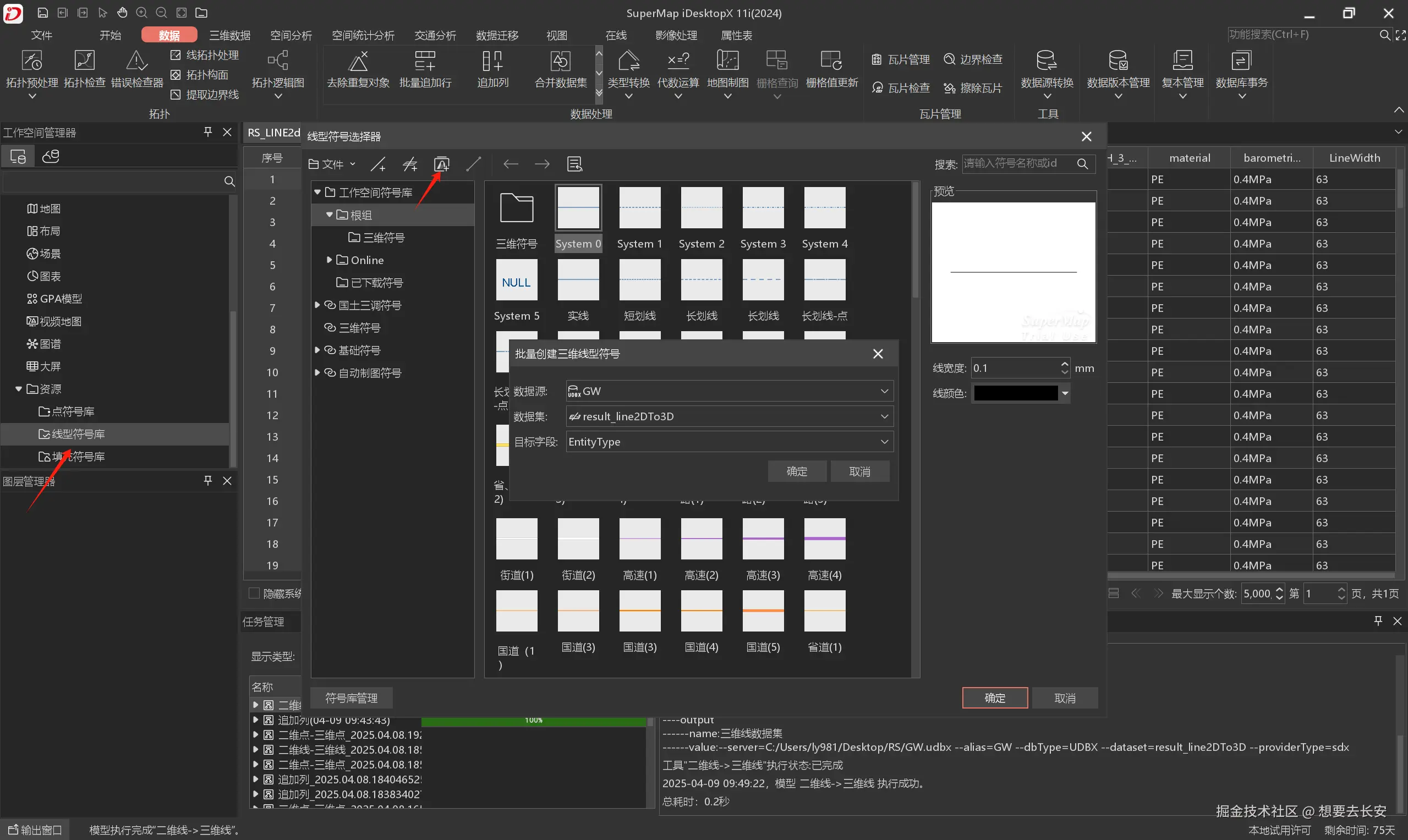

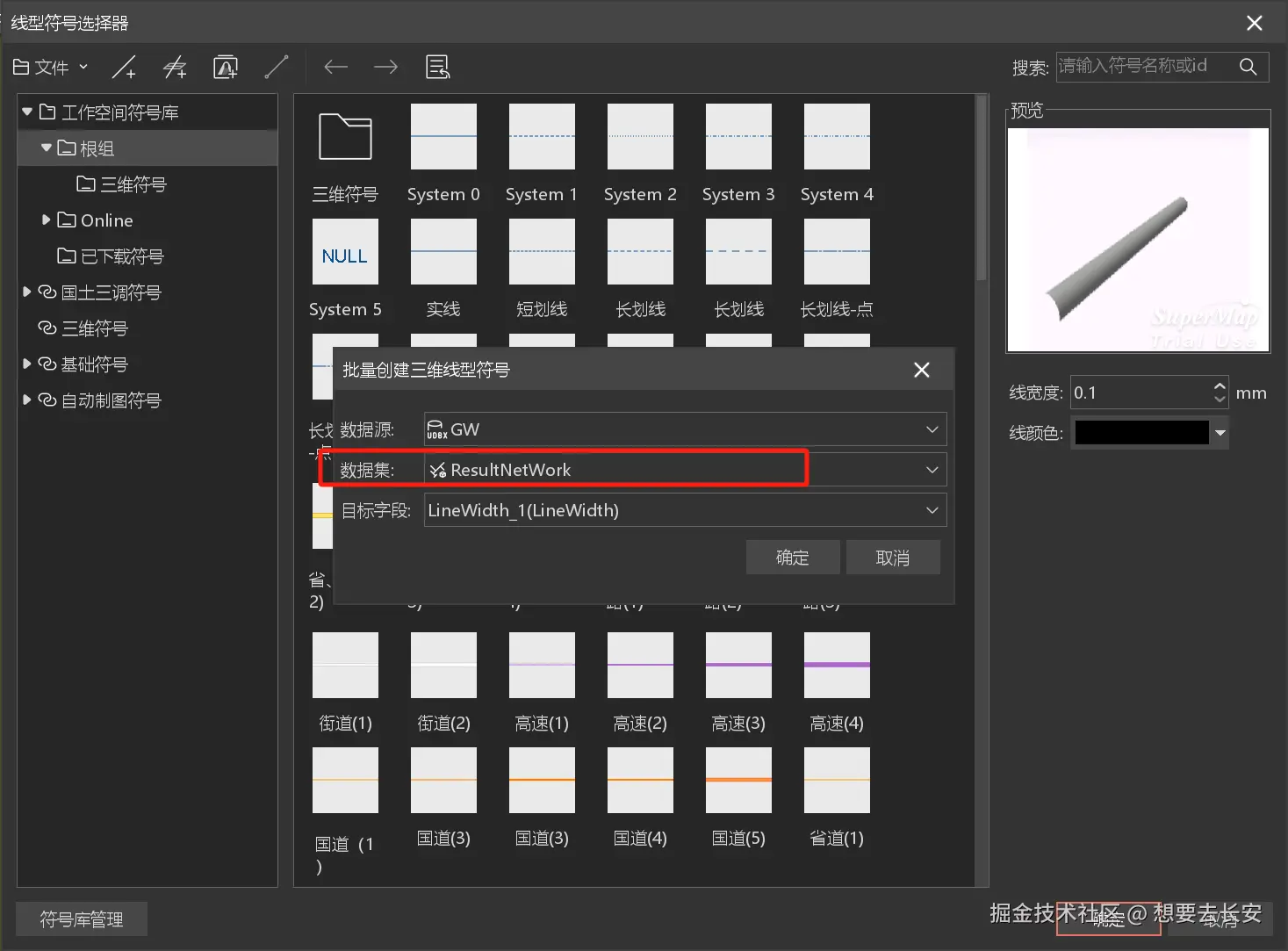

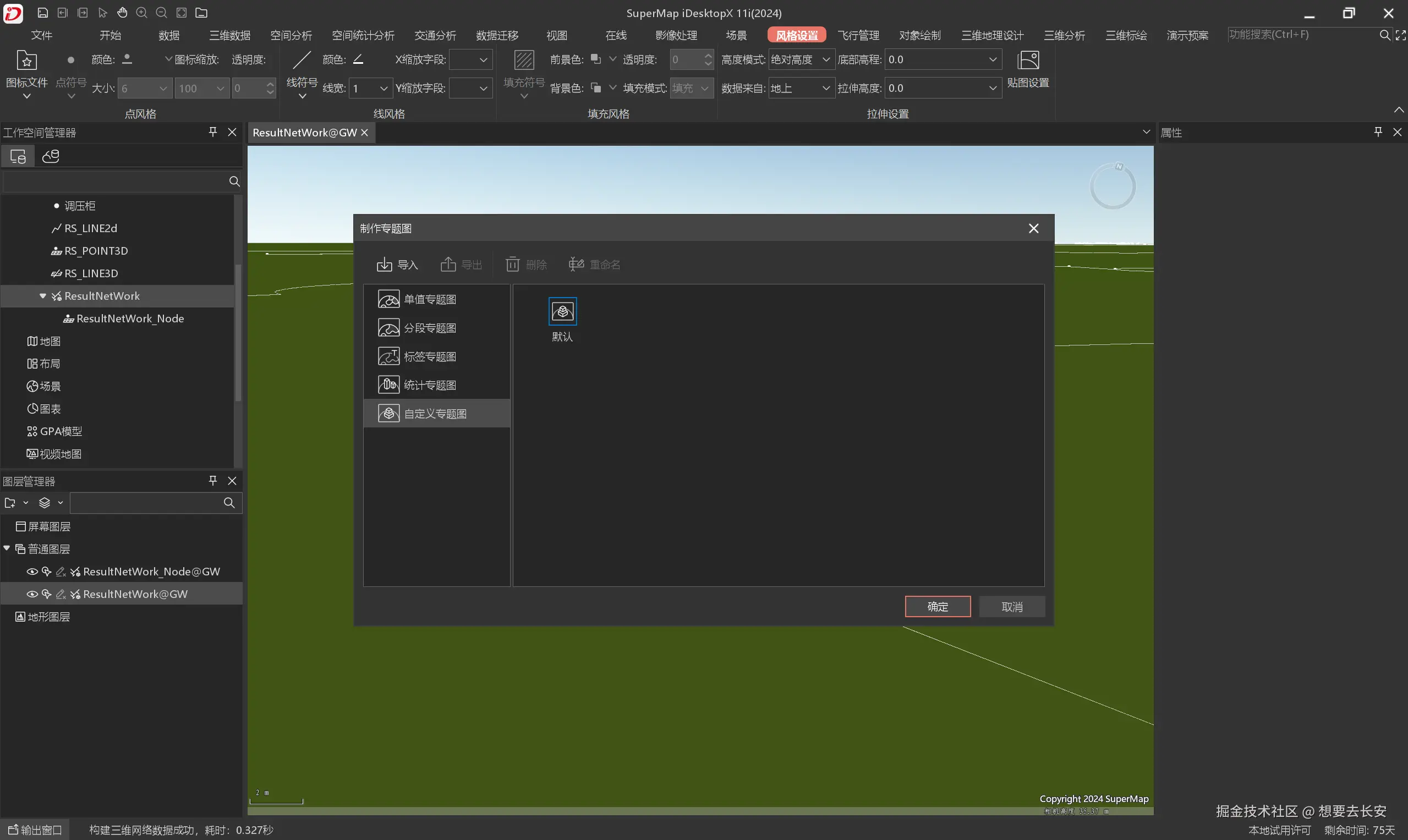

使用批量创建三维线型符号，在目标字段中选择管径字段，如果选项里面没有对应字段，这里的问题就是这个字段的类型有问题，需要改数据类型，这个数据类型在三维线中不能进行修改，需要在二维线中进行修改后再生成三维线，其实还有种方法可以在三维线上修改，但是比较麻烦，这里就不做展示，这个管径数据的类型一般设为文本型。注意这里的数据集需要选择生成的是三维网络集
