浏览器渲染原理

不会打代码
100 阅读6分钟

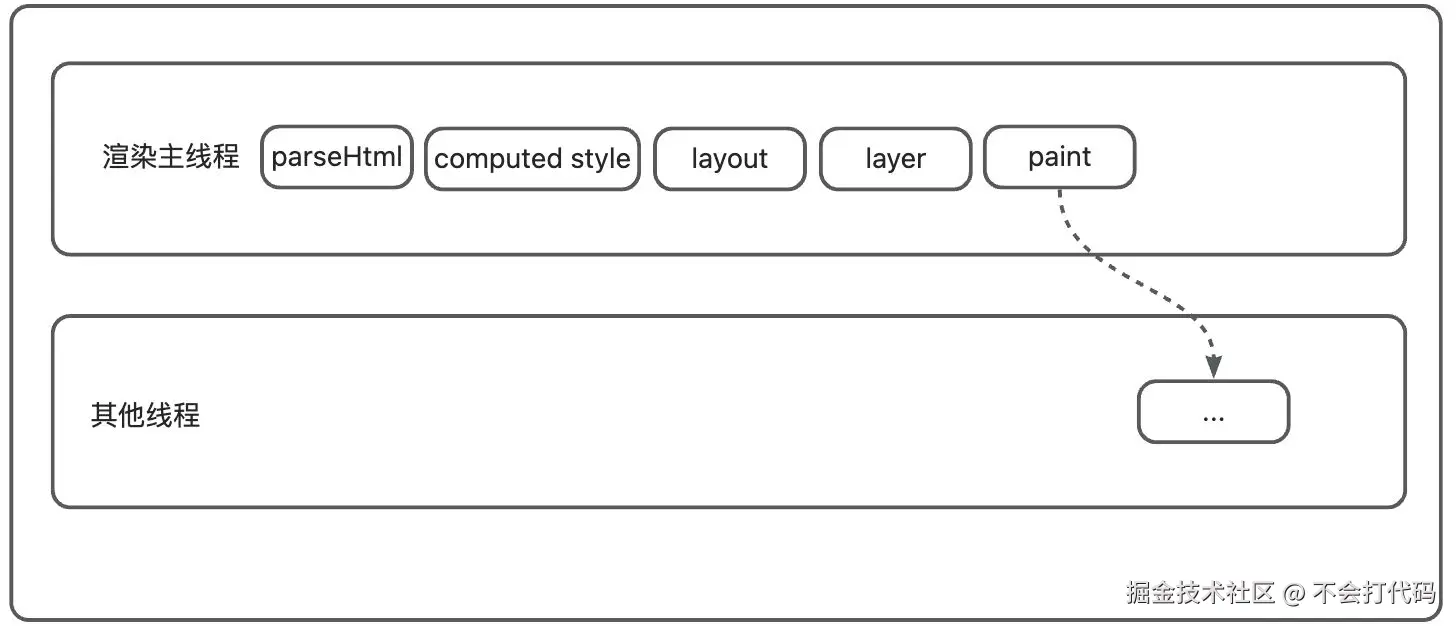

我们前端搬砖工天天和浏览器打交道，我们写了布局写了样式，浏览器就哗啦哗啦给我们显示出来，可是显示的背后究竟做了些什么事情呢？我们这里只谈拿到资源之后的事情，首先当浏览器的网络线程接收到html文档后，会产生一个渲染任务，并把渲染任务传递给渲染主线程，在事件循环机制的作用下，渲染主线程开始执行渲染任务，开始渲染流程：

  1. 解析html：生成dom树，生成cssom树
  2. dom树和cssom结合计算
  3. 生成layout
  4. 分层
  5. 绘制
  6. 分块
  7. 光栅化
  8. 画
  9. 完成显示

我们接下来分别解析一下每个步骤都做了些什么事情

解析html（parse Html）

我们拿到了资源，解析html生成dom树、cssom树，浏览器就会生成对应的树形结构，如图

<!doctype html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta name="viewport"
          content="width=device-width, user-scalable=no, initial-scale=1.0, maximum-scale=1.0, minimum-scale=1.0">
    <meta http-equiv="X-UA-Compatible" content="ie=edge">
    <title>Document</title>
    <style>
      div {
        width: 100px;
        height: 100px;
      }
      div > span {
        font-size: 20px;
        color: white;
      }
    </style>
    <style>
      div {
        background: purple
      }
    </style>
</head>
<body>
  <div>
    <span>111</span>
    <span>222/span>
  </div>
  <p>this is</p>
  <script></script>
</body>
</html>

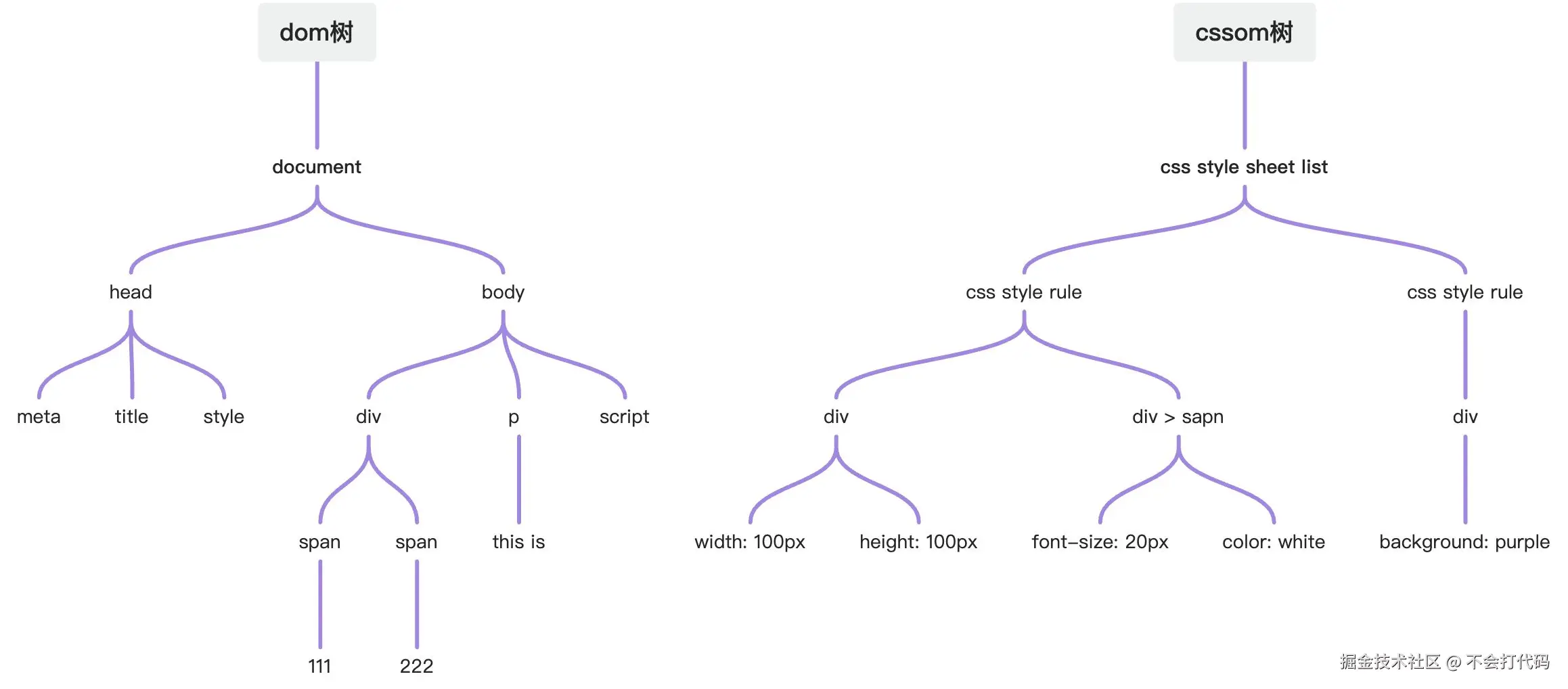

解析成树

  • dom树：根据页面的标签结构，依次解析成一个树形结构，这个还是比较好理解的，我们平时写的div各种都是相互嵌套，然后就形成了一棵dom树
  • cssom树：
    • css style sheet list：css的样式表，其实有几个种类：
      • 内连样式表：
      • 外部的样式表：
      • 内部样式表：div: { color: red }

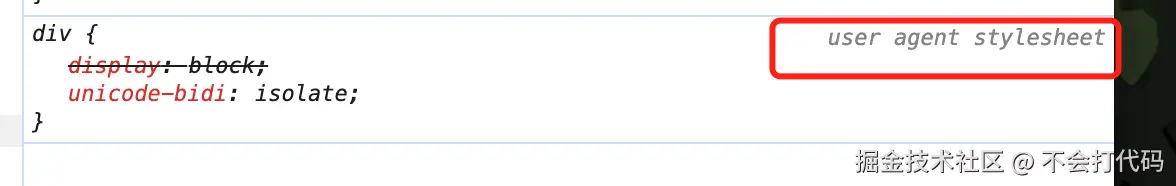

      • 浏览器默认样式表：
    • css style rule：这个下面就是各个选择器，选择器下面就是具体的样式设置了

css样式表小技巧

小技巧：除了浏览器的默认样式表，其他的样式表我们都能操作，平时我们可能只是操作内连的样式表，其实其他的两个样式表也可以操作通过

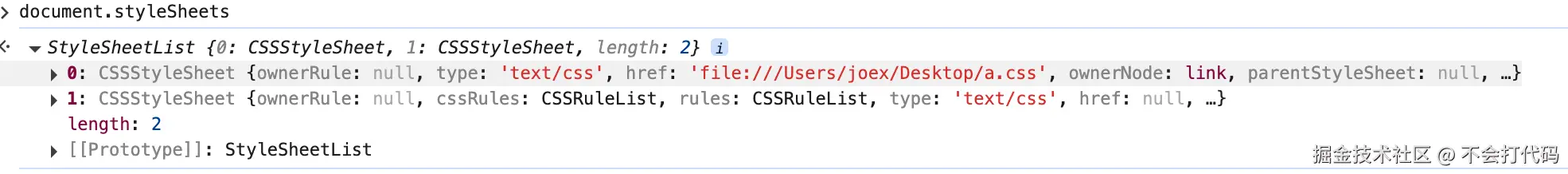

  • document.styleSheets获取的所有样式表
  • document.styleSheets[1].addRule('div', 'background: pink') 为所有的div增加规则，一些ui库应该会用到这些东西

解析遇到js

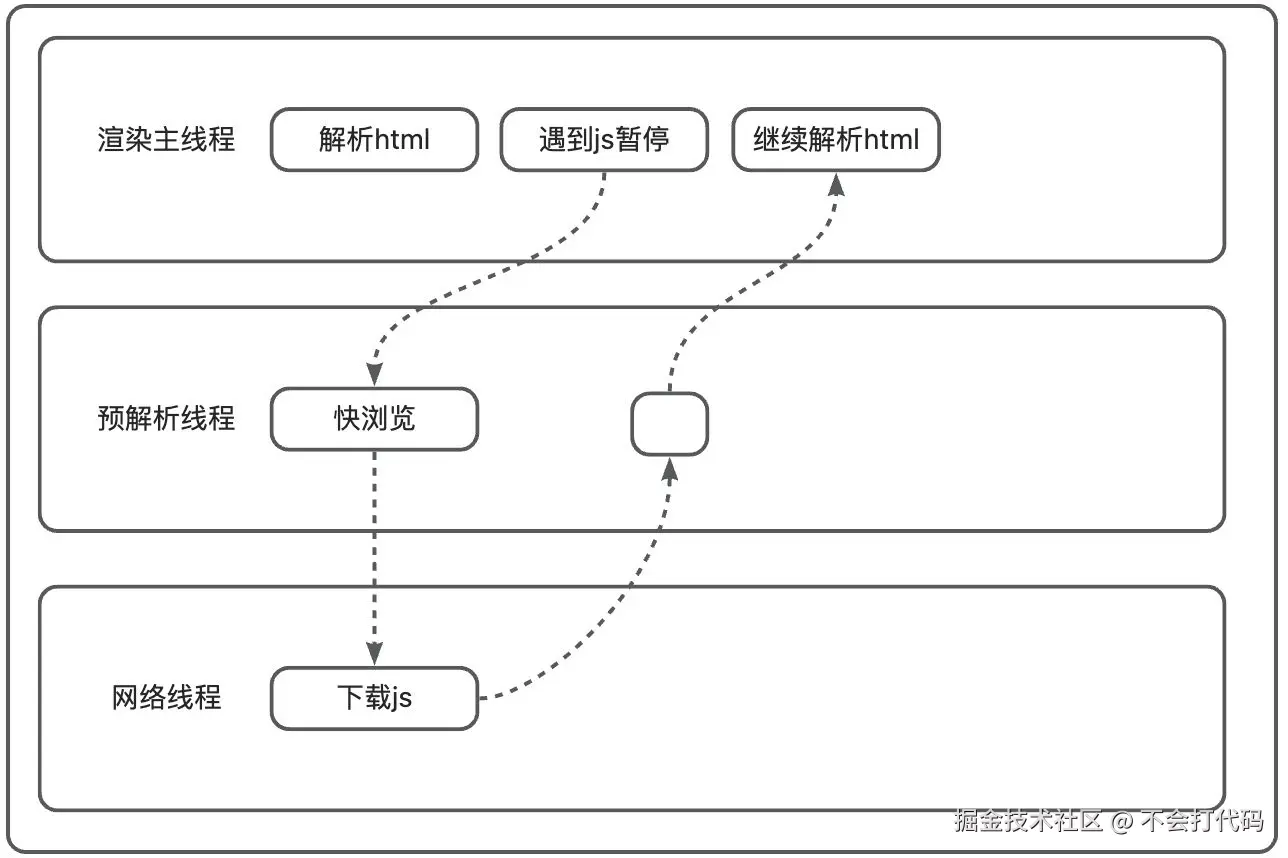

解析遇到js是会阻塞html的解析的，因为js是有可能会导致html的变动，所以需要先加载执行完js再继续执行html的解析

解析遇到css

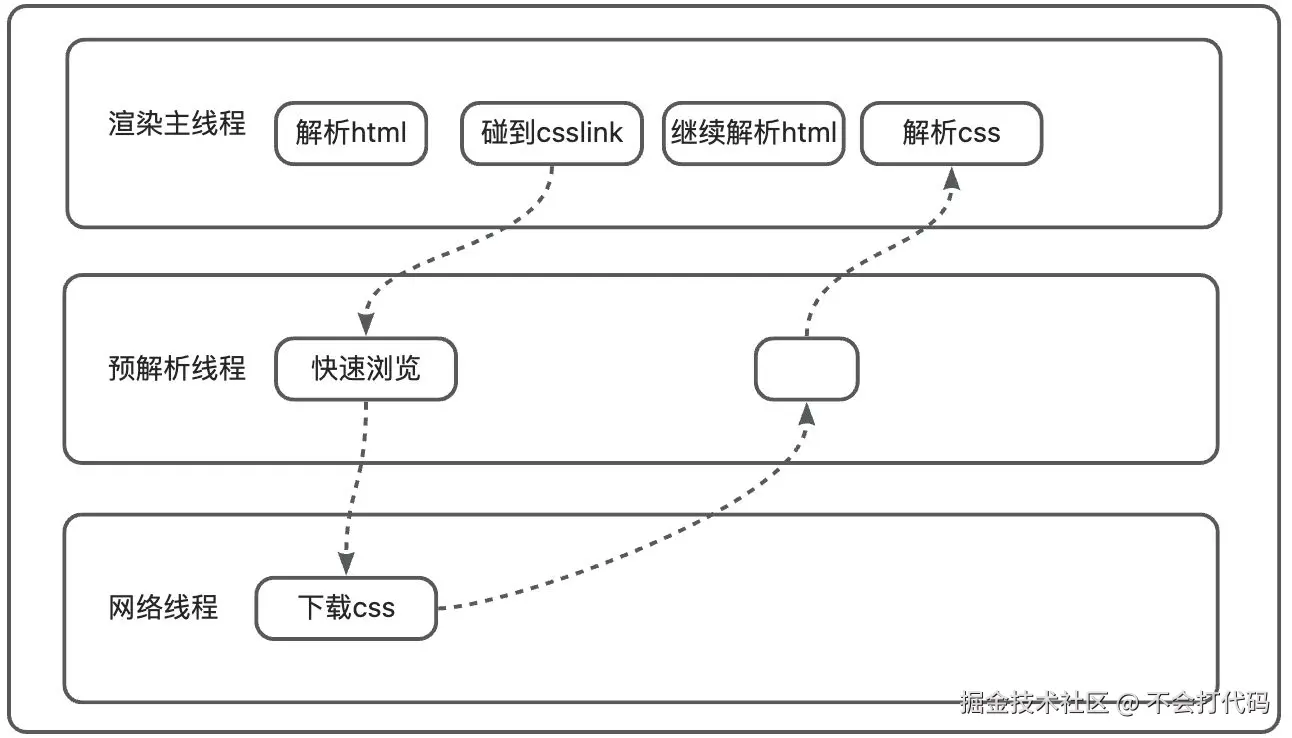

解析遇到css是不会阻塞暂停的，渲染主线程会开辟一个预解析器，碰到css如果没有没有下载的（link外部的css），主线程会继续往前执行别的，css的预解析器会去和其他线程配合下载css，完成了下载预解析就会把css解析任务送回渲染主线程，主线程执行到css解析任务就正常解析，如图

计算样式（Computed style）

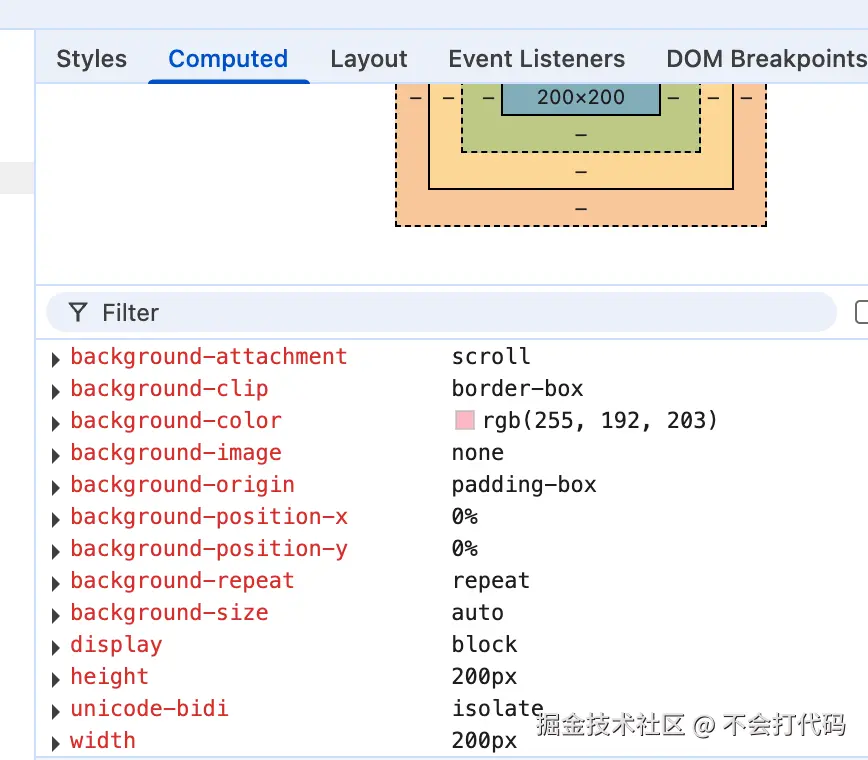

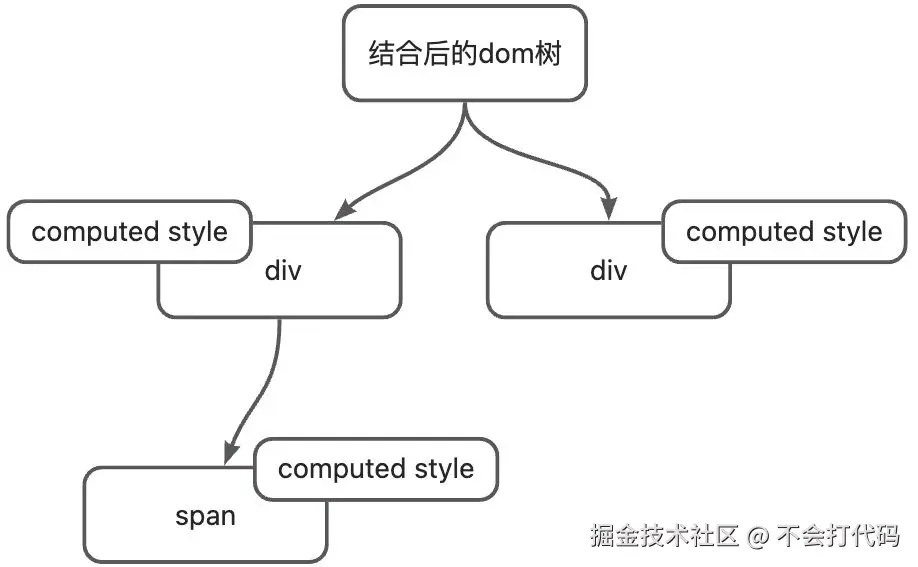

只是生成了两棵树还不够，需要结合dom树和cssom树计算出样式，例如div这个的宽高背景是什么，要两棵树结合生成有样式的dom树，所以渲染主线程会遍历dom树，依次为每个dom节点计算出出compute style浏览器里面可以看到：

  • 会把颜色转成rgb，会把你的rem转成px等等

生成布局树（layout tree）

根据元素几何信息增减

元素的数值都计算好了，但是还不够就是layout tree和计算样式合成的dom树不是一一对应的，例如：

  1. dom树有个元素样式是diaply: none，那么layout tree就不会有这个元素
  2. css设置了伪类元素::before，::after这些，那么layout tree会加上这些元素

layout tree是要生成每个节点的几何信息，上面两个点，一个是没有几何信息所以去掉，伪类有几何信息所以要加上

自动生成匿名盒子

  1. 会给你生成一些匿名行盒和匿名块盒，这点怎么理解呢，因为你的html和css的语义不完全匹配，浏览器为了符合css规范，就会自动插入一些匿名盒子，规则如下
    • 当内联元素（inline）或文本直接出现在一个**块级盒子（block box）**中，而这些内联内容并没有被内联容器包裹时，浏览器会自动生成一个匿名的块盒来容纳这些内容。(CSS 的规则要求，块盒只能包含块级子项或一个匿名块盒，不能直接混合内联内容，因此会自动生成匿名块盒。)
<div>
  Hello <span>world</span>
</div>

<div>
  <匿名块盒>
    Hello
    <span>world</span>
  </匿名块盒>
</div>
    • 当块盒中包含文本节点或内联内容，但这些内容没有包裹在显式的内联盒中时，会生成匿名行盒（为了正确计算 line box（行框）位置、对齐、换行等问题，浏览器必须将文本包装成 inline box。）
<p>This is some text.</p>

<p>
  <匿名行盒>
    This is some text.
  </匿名行盒>
</p>
    • 当一个容器中同时包含块级元素和内联元素时，浏览器会自动将内联部分包在匿名块盒中以分隔它们。
<div>
  Some text
  <div>A block</div>
  More text
</div>

<div>
  <匿名块盒>Some text</匿名块盒>
  <div><匿名行盒>A block<匿名行盒></div>
  <匿名块盒>More text</匿名块盒>
</div>

分层（Layer）

接着主线程会有个复杂的策略对整个layout tree进行分层，分层的好处在于以后发生改变可以只改变当前的层级，提高效率。滚动条、transform、opacity等样式都会影响分层的结果，也可以使用will-change的css属性去影响分层结果，但是不一定你用了就会分层

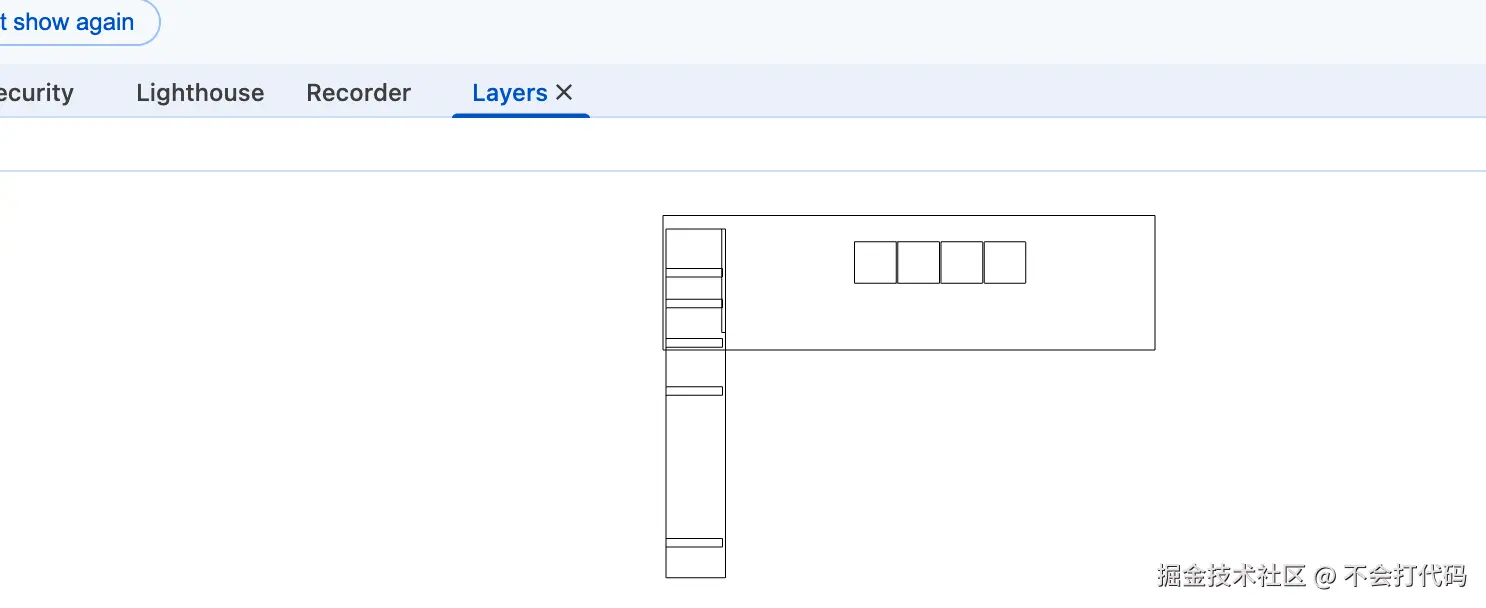

控制台工具layers里面可以看到分层：

绘制（paint）

为每一层的分层生成如何绘制的指令，然后渲染主线程的工作就到此为止了，剩余的工作就交给其他线程了

分块（Tile）、光栅化（Raster）、画（draw）

  • 由合成线程把每一层分成多个小块，分块完成后会产生多个tile（瓦片），然后会把title下发给光栅线程池（Raster Worker Pool）由多个线程执行，这里实际就是调用gpu的多个线程完成光栅化，就是把每个tile变成位图，是有像素信息的

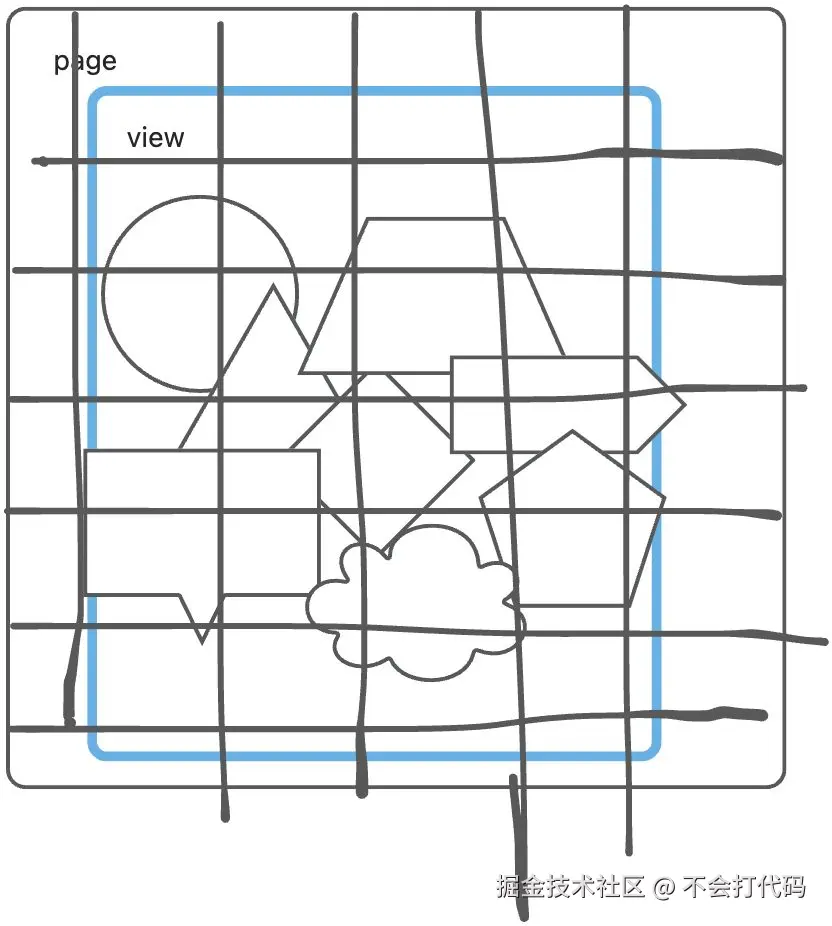

  • 看到下图，page里面有个view就是我们的视窗，我们会优先去进行靠近视窗块的光栅化

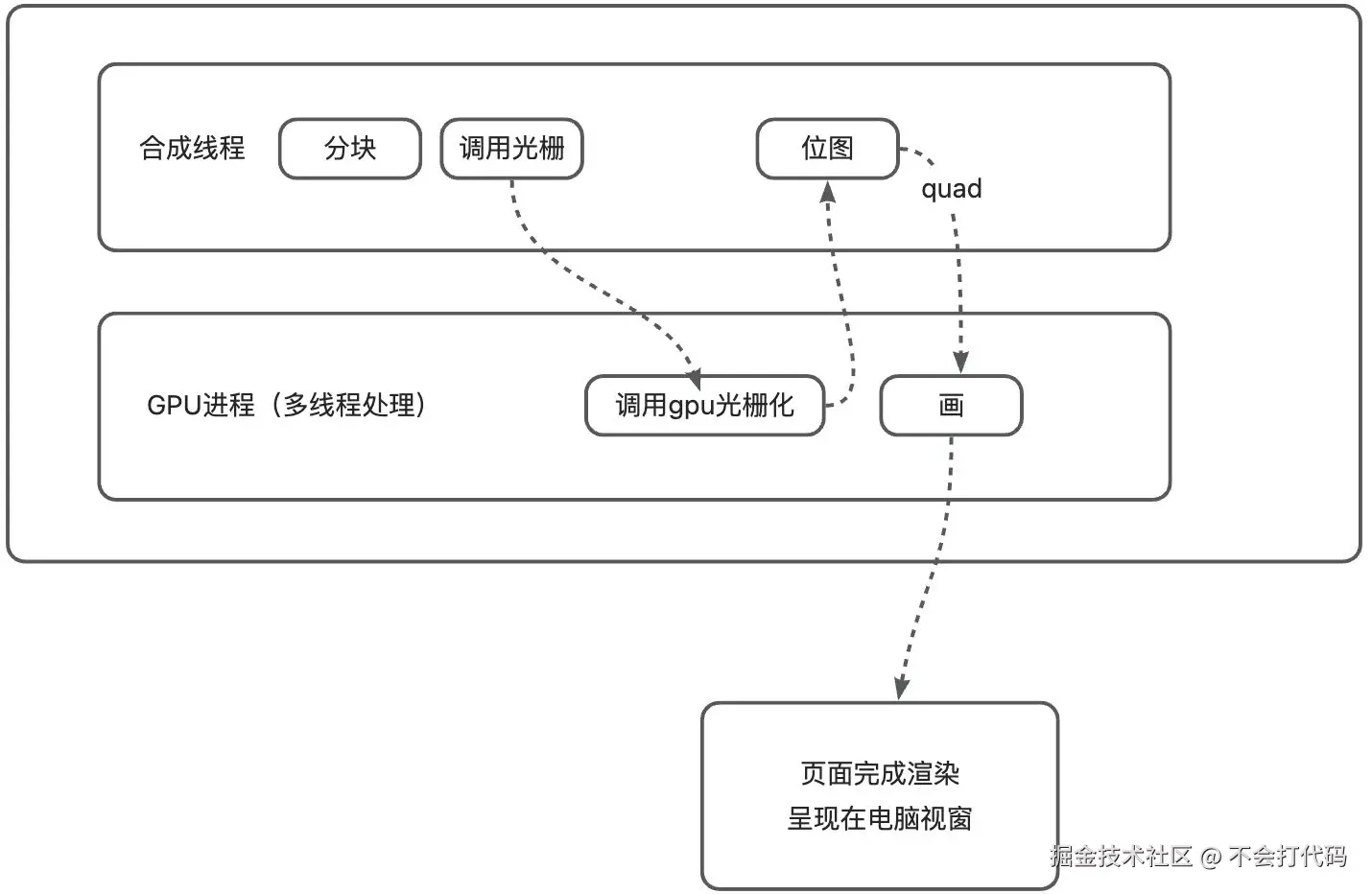

  • 光栅化得到位图之后，合成线程拿到位图就会生成一个个的指引（quad）然后交给gpu，gpu就会调用硬件去画出显示在屏幕的东西
