建筑能耗在全球能源消耗中的占比逐年攀升，楼宇空调系统的智能化与节能化改造已成为行业焦点。基于IOy系列边缘计算I/O核心模块构建的楼宇空调智能温控系统，通过融合高精度传感、边缘逻辑控制、远程配置与协议转换技术，为现代建筑提供了一套高效、稳定且易于集成的解决方案。本文将从系统架构、功能实现、技术优势及核心价值等方面展开介绍。
一、系统架构与模块化设计

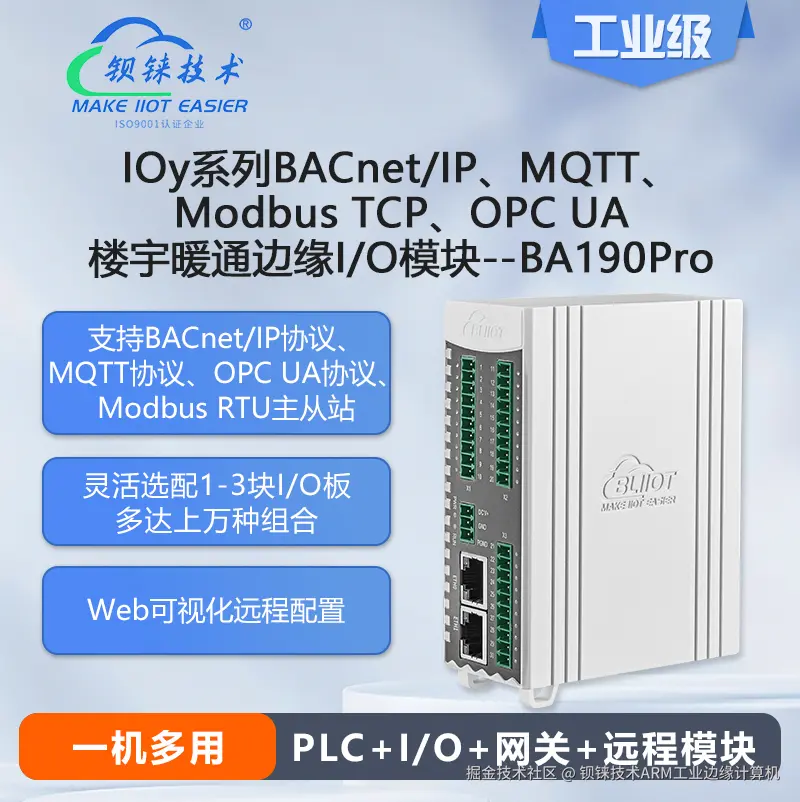

该系统的核心硬件配置包括Y34（4AI差分输入模块） 、Y52（2PT1000温度采集模块） 、Y21（8DO数字输出模块）以及RS485接口（Modbus RTU），网口（BACnet IP、Modbus TCP） ，通过模块化设计实现功能解耦与灵活扩展。
- Y34模块：高精度模拟信号采集
配备4路差分模拟量输入通道，支持0-10V、4-20mA等工业标准信号类型，主要用于采集CO₂浓度传感器数据。差分输入技术通过双绞线抵消共模干扰，显著提升信号传输稳定性，尤其适用于电磁环境复杂的楼宇场景。 - Y52模块：温度监测与冷端补偿
集成2路PT1000高精度温度传感器接口，支持-50℃~200℃宽范围测量，误差精度可达±0.1℃。PT1000传感器具有线性度好、抗振动性强等特点，结合冷端补偿功能，可消除环境温度对传感器信号的影响，确保室内外温度数据的可靠性。 - Y21模块：设备联动控制
提供8路数字输出通道，支持干接点或晶体管输出，直接控制空调风机启停、新风阀开闭等设备。模块内置过流保护与隔离电路，避免负载异常导致系统宕机，保障控制逻辑的稳定执行。 - 通信层：协议转换与系统集成
通过RS485总线可以采集各种仪表数据，并借助BACnet IP协议无缝对接楼宇自控系统（BAS）、能源管理平台或第三方云平台，打破传统系统间的协议壁垒，降低集成复杂度。
二、智能化功能实现
- 环境参数实时监测
-
- 温湿度监控：通过PT1000传感器实时采集室内外温度数据，结合冷端补偿技术确保数据准确性，为空调运行策略提供依据。
- 空气质量优化：利用AI模块读取CO₂浓度，当浓度超标时自动触发新风系统，提升室内空气品质，满足《室内空气质量标准》（GB/T 18883-2002）要求。
- 动态节能控制策略
-
- 分时分区控制：根据建筑功能区（如办公区、会议室、走廊）的使用时段设定差异化温控策略，避免无人区域能源浪费。
- 负荷预测与联动：通过边缘计算分析历史数据，预测空调负荷变化趋势，提前调整风机转速或新风阀开度，降低设备频繁启停导致的能耗。
- 设备状态管理与故障预警
-
- 实时监测风机、阀门等设备运行状态，异常时通过WEB界面推送告警信息。
- 支持设备运行时长统计，为维护周期规划提供数据支持。
三、技术优势解析
- 抗干扰与高精度保障
-
- 差分输入技术：有效抑制电磁干扰（EMI）和射频干扰（RFI），确保CO₂传感器信号在长距离传输中不失真。
- 冷端补偿算法：通过软件补偿消除接线端子温漂对PT1000测量的影响，提升温度监测长期稳定性。
- 边缘逻辑实现本地自治
系统内置可编程逻辑控制器（PLC），支持在本地部署控制策略（如PID调节、阈值判断），减少对云端服务器的依赖，降低网络延迟风险。即使断网，仍可维持基础温控功能。 - 节能效果显著
据实测数据，与传统定频空调系统相比，该方案通过动态调节风机转速与新风引入比例，可降低空调系统能耗15%-25%，投资回收周期缩短至2-3年。
四、核心竞争优势
- BLRAT远程配置与升级
基于BLRAT（Building Logic Remote Access Technology）技术，支持通过远程修改控制逻辑、升级固件，无需现场维护，大幅降低运维成本。 - WEB化逻辑控制平台
提供图形化WEB配置界面，用户可通过浏览器自定义控制逻辑，无需编程基础即可完成策略部署，提升管理效率。 - 多协议兼容与开放生态
除BACnet IP外，系统可扩展支持Modbus TCP、MQTT等协议，兼容主流楼宇管理平台（如西门子Desigo、江森Metasys），满足不同项目的定制化需求。
五、典型应用场景
- 商业办公楼：根据人流量动态调节空调运行模式，结合CO₂浓度优化新风比例，打造舒适办公环境。
- 大型商场与酒店：分区域独立控温，避免公共区域过度制冷/制热，降低电费支出。
- 医院与实验室：精准维持恒温恒湿环境，保障特殊场景的温控需求。
楼宇空调智能温控系统通过硬件模块化设计、边缘计算与云端协同，实现了从数据采集到设备控制的全链路智能化。其核心价值不仅在于节能降耗，更在于通过远程管理、协议开放与易用性设计，为楼宇运营方提供了可持续的能效优化工具。未来，随着物联网与AI技术的进一步融合，此类系统将成为智慧建筑数字化转型的基石。
